Соединение канализационных труб

0 801

Канализация является неотъемлемой частью коммуникационных систем домов и квартир. Конструкция отводящего трубопровода не отличается сложностью, но его надежность и долговечность напрямую связаны с качеством выполнения соединений элементов в единый каркас.

Соединение канализационных труб
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Чтобы правильно соединять канализационные трубы, изучаются принципы работы для различных видов элементов, а также соблюдаются несложные правила технологии проведения работ.


Основные виды сочленения элементов трубопровода

Виды соединения труб зависят от материала исполнения элементов, но могут быть разделены на два больших класса:

  • Резьбовой способ;
  • Раструбное соединение труб.

Соединение канализационных труб
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Неразъемные варианты сочленения используются в конструкциях, работа которых происходит под давлением. В этом случае трубопровод должен являться единой конструкцией с прочным соединением всех элементов. К основным способам неразъемного соединения относят:

  1. Сварка;
  2. Применение специального клея.

Первый тип используют для изготовления каркаса из стали и чугуна, реже для полимерных элементов. Второй вариант создан специально для труб ПВХ.

Раструбное соединение выполняется наиболее просто и удобно для большинства типов труб. Такое крепление подходит для пластиковых, чугунных и керамических элементов. Выполнение соединения в раструб не требует богатого опыта и умений.

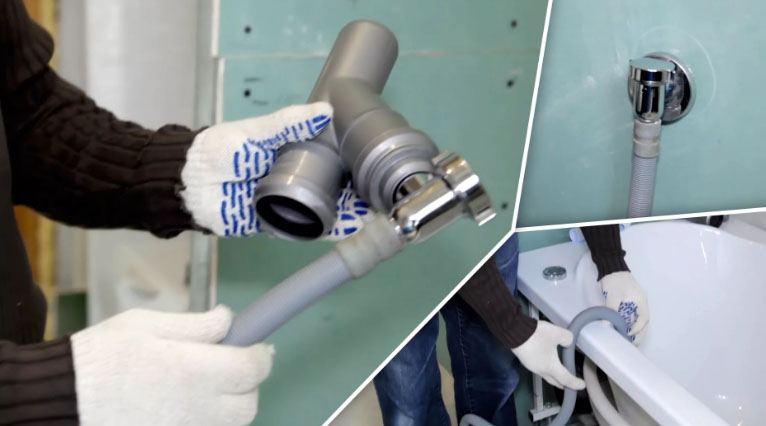

Для сочленения элементов с отличающимся сечением используются специальные переходники для канализационных труб разного диаметра. Такие приспособления помогают выполнить переход отводов от сантехнических приборов и устройств малого диаметра к основной канализационной трубе сечением в 100 – 150 мм. При работе с трубами из разных материалов используются специальные переходники, обеспечивающие надежное крепление элементов разной массы, прочности, твердости и гибкости.

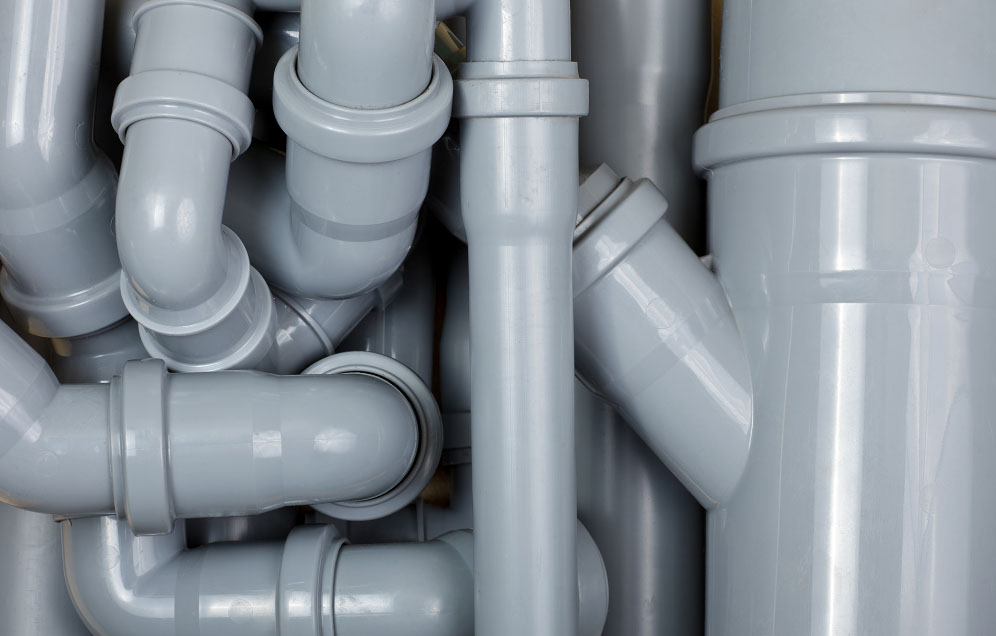

Выполнение трубопровода из пластиковых труб

Соединение канализационных пластиковых труб может выполняться несколькими способами, наиболее распространенными среди которых является применение раструба и специальных клеев. Термическая обработка и нанесение резьбы иногда используются при сборке каркаса из ПВХ, но сам материал элементов не предполагает работу под избыточным давлением, поэтому такие технологии применяются гораздо реже.

Соединение канализационных труб
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

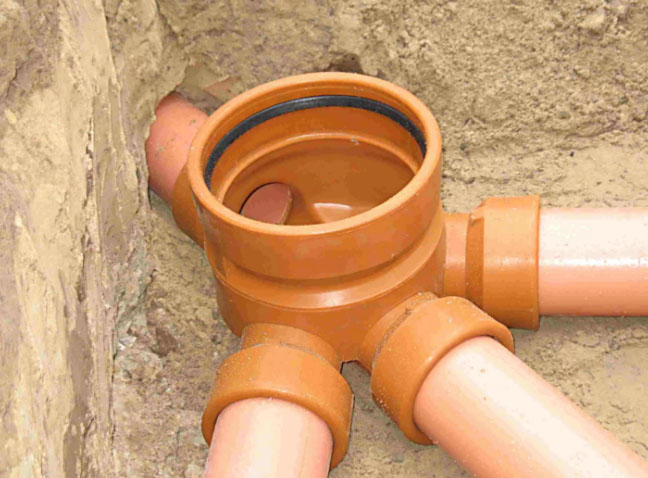

Для создания накопителей и колодцев могут использоваться пластиковые кольца для канализации. Их соединение с трубопроводом осуществляется переходниками или гофрированной трубой.


Использование раструба

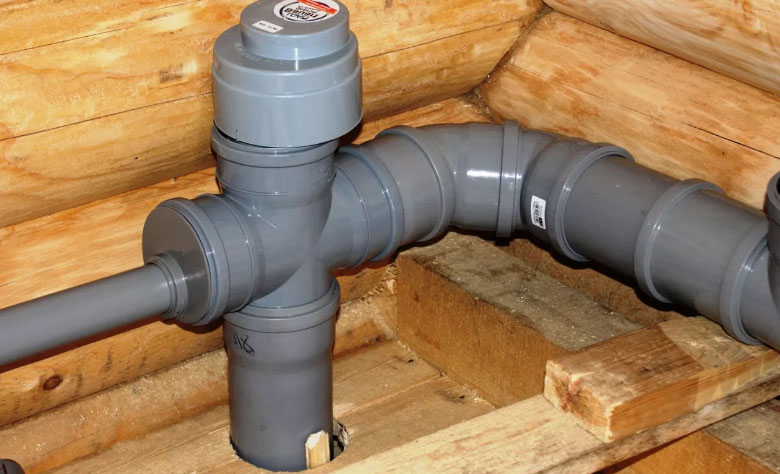

Простым в исполнении является монтаж трубопровода, подразумевающий стыковку раструбом и резиновые уплотнения. Метод подходит для любого типа труб, но наиболее распространен при сборке конструкции из пластиковых элементов.

Раструб представляет собой часть увеличенного диаметра на конце соединяемых канализационных труб. Элементом такого крепления являются резиновые уплотнительные манжеты и резиновые кольца круглого сечения. Уплотнители позволяют герметично соединить конструкцию и обеспечить ее работу без протечек при небольшом избыточном давлении.

Соединение канализационных труб своими руками посредством раструба не требует особого опыта или навыков.

Чтобы соединить канализационные пластиковые трубы, гладкий конец элемента и раструб очищаются от пыли и грязи. Далее проводится осмотр раструба на наличие резинового уплотнителя, обеспечивающего надежное крепление и герметичность стыка. Если кольцо отсутствует, на гладкую часть меньшего диаметра соответственно размеру подбирается уплотнительная манжета для канализации или резиновые уплотнения круглого сечения. Манжета обеспечивает плотное соединение труб и выдерживает подачу стоков при избыточном давлении.

Уплотнитель помещается в раструб. Гладкий конец второй трубы смазывается силиконовой смазкой или жидким стеклом и заводится в раструб до упора. На поверхности ставится отметка, и элемент оттягивается обратно на 1 см. Такая технология предполагает плотный обхват манжетой трубы меньшего диаметра.

Соединение канализационных труб
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Использование полимерного клея

В зависимости от разницы в диаметре стыкуемых элементов, а также условий их работы подбираются различные клеевые составы. Наиболее простой способ предполагает применение клея при использовании раструбного соединения. Фиксация на клей выполняет функции крепежа, герметизации и уплотнителя, поэтому установка дополнительного резинового кольца не требуется. Соединять канализационные трубы ПВХ следует по определенной схеме.

Перед нанесением клея края тщательно очищаются от загрязнений и обезжириваются. Далее наносится клеевой состав, и трубы надежно фиксируются в течение 10 – 15 минут. Место стыка дополнительно герметизируется еще одним или двумя слоями клея.

Соединение канализационных пластиковых труб одного диаметра требует выбора специального клея и другого способа фиксации. В этом случае используются переходники, позволяющие выполнить надежную стыковку. Раструбом служит переходник. Технология усложняется необходимостью повторения всех манипуляций для обеих труб, а также дополнительной герметизацией обоих стыков.

Соединение канализационных труб
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Резьба и сварка

Соединить пластиковые трубы для канализации можно и другими методами. Существуют специальные техники сварки, а также возможность использования резьбового крепления.

Для сварки применяется специальное оборудование. Аппарат разогревает полимер на концах элементов до подвижного состояния. Далее трубы прижимаются друг к другу так, чтобы расплавленный пластик создал единую массу в месте стыка, и фиксируются до остывания материала. После остывания и повторной полимеризации в месте соединения образуется слой полимера, объединяющий два элемента в единую конструкцию.

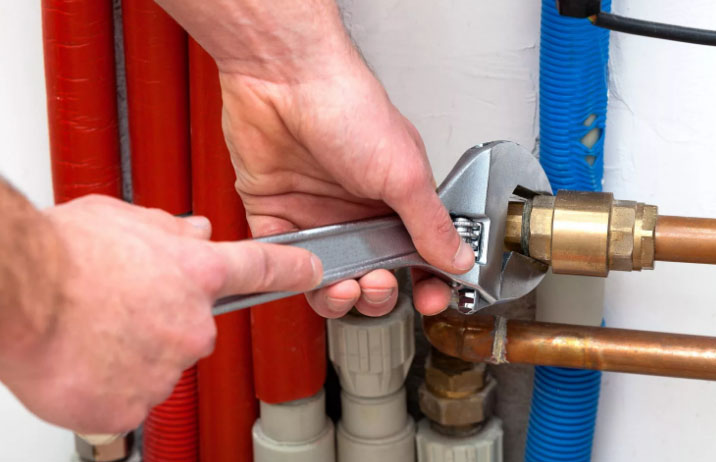

При использовании резьбового крепежа для пластика применяется технология «американка». Такое соединение представляет собой использование гайки или фитинга и двух труб с резьбой. Фитинг или гайка надежно соединяет элементы, для герметизации стыка используют уплотнительное кольцо. Демонтаж конструкции проводится раскручиванием крепежного фитинга или гайки без дополнительного вращения каркаса.

Выполнение трубопровода из стальных элементов

Сталь подвержена негативному влиянию стоков. Ее коррозионная стойкость невелика, поэтому применение ограничено участками магистралей под трассами и дорогами. Стальные элементы выдерживают значительные нагрузки, поэтому применяются в местах, где давление на коммуникации максимально.

Соединение канализационных труб из стали выполняется сваркой или резьбовым способом. Первый вариант требует использования дорогостоящего оборудования, ведь нержавеющая сталь плохо поддается термической обработке. Сварка применяется при устройстве коммуникационных магистралей. Трубопроводы домов и квартир из стальных труб предполагают быстроразъемное соединение труб.

Резьба уменьшает коррозию материала из-за отсутствия дефектов в структуре, образующихся при термической сварке. Быстроразъемные соединения трубопроводов облегают ремонт и замену отдельных элементов конструкции, обеспечивают надежное крепление и герметичность.

Соединение канализационных труб
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Резьбовое крепление может выполняться непосредственной стыковкой двух труб с нанесением внешней и внутренней резьбы, или методом «американка» с использованием гайки. Первый варианта обеспечивает работу трубопровода под давлением, но требует дополнительной герметизации и хорошего уплотнения. Резьбовое соединение американка проще в исполнении и дальнейшей работе. Разбор крепления заключается в снятии фитинга или гайки без раскручивания каркаса. Накидка гайки предполагает внешнюю резьбу, что увеличивает коррозионную стойкость конструкции.

Соединение чугунных труб

Трубы из чугуна являются традиционными элементами коммуникаций, они обладают высокой прочностью и стойкостью к коррозии. Для стыковки чугунных труб используется раструб или быстроразъемное соединение американка.

Раструбное соединение для чугунных элементов усложняется. Резиновый уплотнитель для чугуна не подходит, поэтому герметизацию зазора между раструбом и вставленной трубой проводят забиванием льняной пакли. Волокна уплотняют специальной деревянной лопаткой, забивая и уплотняя паклю молотком. Материал укладывают и уплотняют до тех пора, пока уплотнитель не займет порядка 65% объема раструба.

Далее оставшийся объем раструба заполняется цементным раствором для надежной фиксации и герметизации стыка. При твердении раствор требует дополнительного увлажнения и защиты от потери влаги, иначе его слой начнет трескаться и потеряет герметичность. Цементный раствор можно заменить специальными битумными мастиками, силиконовыми герметиками или асбестоцементной смесью. После окончания работ трубопровод фиксируется на несколько дней для твердения слоя герметика.

Резьбовое соединение используется для труб малого диаметра. Такой способ облегчает работу с чугунными элементами и обеспечивает надежное крепление конструкции.
