Сборка системы слива при монтаже раковины: простой способ

0 700

Слив — несложная, но очень важная часть любого сантехнического прибора. Эта конструкция отводит стоки в канализацию. Знать устройство слива нужно при проведении ремонта в квартире. Установка мойки — задача, которую выполняют своими руками, не обращаясь к профессиональным работникам. Иногда слив засоряется или не может выполнять свои функции. В этих случаях также требуется демонтировать устройство и прочистить его или поставить новое.

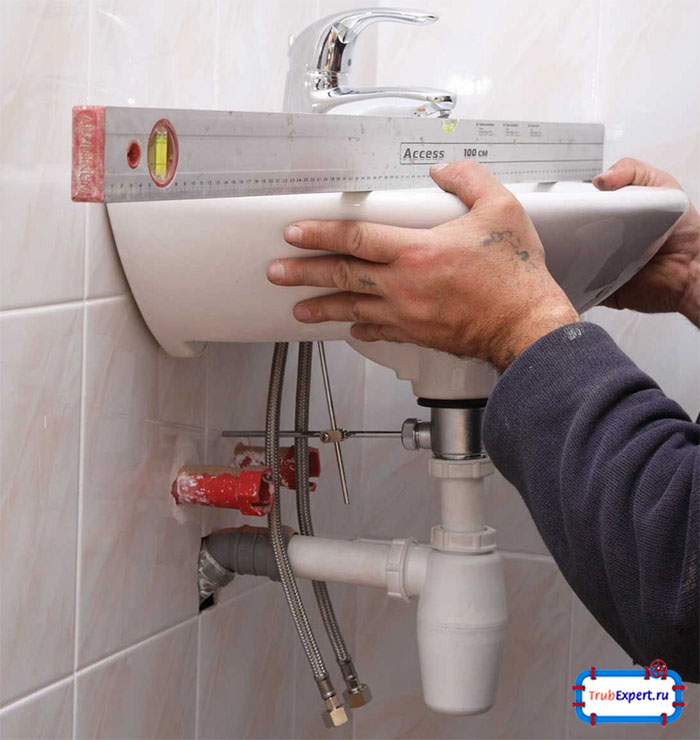

Установка слива на раковину
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
При установке слива на раковину очень важен контр уклон

Сливное отверстие соединено с сифоном, который представляет собой трубу с перегибом. В этом перегибе образуется «водяной замок»: жидкость все время находится в этом месте трубы, предотвращая проникновение нежелательных запахов из труб канализации в помещение. Подключение мойки на кухне самостоятельно невозможно без понимания устройства слива и сифона.

Слив для мойки в зависимости от конструкции бывает двух типов:

  • классический;
  • слив-перелив.

Классический тип конструкции

Классический слив в раковине состоит из таких элементов, располагаемых от сливного отверстия до места подключения к канализации:

  • металлическая защитная решетка для сливного отверстия, закрепленная на соединительный винт;
  • резиновая прокладка под решетку;
  • основание слива;
  • патрубок для отвода стоков;
  • стяжная гайка и конусная прокладка под нее;
  • сифон;
  • крышка сифона с резиновой прокладкой.

Сифоны разделяют на три типа:

  • бутылочный;
  • трубный;
  • гофрированный.

Самый сложный по конструкции бутылочный вариант сифона в слив для раковины на кухне имеет такие достоинства:

  • компактность;
  • удобство в обслуживании;
  • простота сборки-разборки;
  • предметы, попавшие в слив для кухонной мойки, остаются на дне колбы сифона, не вызывая засоров в глубине труб.

Трубный сифон имеет S-образную или U-образную форму. Конструкция максимально проста, но требует высокой точности совмещения сливного отверстия и ввода в канализацию. Если требуется подключение мойки на кухне, расположенной относительно ввода в канализационную трубу не по стандартам, отдают предпочтение гофрированным сифонам. Нужный уклон и форму придают изгибая трубу. К минусам такого типа относят то, что такие сливы для кухонных моек легко накапливают загрязнения в неровностях гофры.

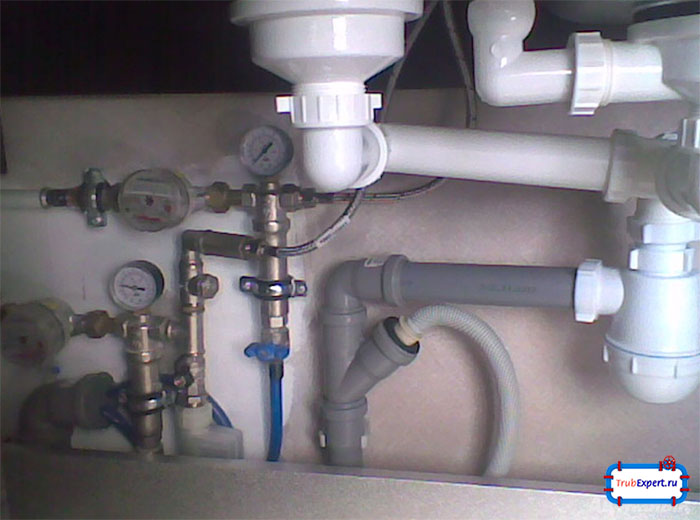

Контуклон
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Слив можно установить самостоятельно, нужно лишь знать пару тонкостей

Классический слив под раковинус сифоном бутылочного типа монтируется в таком порядке:

  1. Присоединение слива к раковине. На сливное отверстие монтируют решетку для предотвращения проникновения посторонних частиц в трубу. Под решетку обязательно предусматривают резиновую прокладку. К отводному патрубку крепится утолщенная прокладка из резины 5 мм. Крепление решетки к основанию слива выполняется винтом, после прижатия патрубка к раковине. Завинчивание производят отверткой подходящего размера. После этого патрубок, решетка и раковина надежно соединены друг с другом.
  2. Сборка конструкции сифона. На патрубок закрепляют стяжную гайку из пластмассы, а после этого конусную прокладку. Деталь вставляется в верхнюю часть бутылочного сифона и выравнивают по высоте. После определения оптимальной высоты расположения сифона стяжную гайку закручивают вручную. Для этой работы нет необходимости в специальных инструментах. Крышку сифона завинчивают на корпус, предусмотрев при этом установку специальной прокладки из резины. Прокладки, идущие в комплекте с сифоном обеспечивают достаточную герметизацию, но для повышения надежности стыки дополнительно изолируют лентой из фторопластового уплотнительного материала (ФУМ-лентой).

Совет! Не рекомендуется использовать для герметизации стыков сифона прочные герметизирующие составы. Крышку в процессе эксплуатации нужно снимать для прочистки колбы от мусора и различных отходов, попавших в слив для умывальника. Если соединить детали прочно, осуществление мероприятий будет проблематичным.

  1. Соединение с канализационными трубами. При расположении слива раковины стандартно соединение выполняют, совмещая отвод канализации с трубой. В качестве крепления служит гайка. Для обеспечения герметичности соединения устанавливают резиновую конусообразную прокладку. Если слив раковины расположен со смещением от классического для перехода используют гофрированные трубы. На раструб канализационной трубы ставят манжету из резины, которая предотвратит попадание запахов из труб канализации в помещение. Внутренний диаметр такого резинового изделия принимается меньше наружного диаметра трубы отвода.

Совет! Если диаметр сифона и отводной трубы не совпадает с диаметром ввода в канализацию рекомендуется воспользоваться специальными переходниками из пластика.


Слив с системой перелива

Чтобы предотвратить затопление соседей и  повреждение внутренней отделки собственной квартиры устанавливают сифон для кухонной мойки с переливом. Строение раковины в этом случае предусматривает небольшое отверстие в задней стенке, через которое вода удаляется при сильном поднятии. Такими приспособлениями в основном оборудуются ванны, но сейчас все чаще устанавливают сифон для мойки с переливом также. Трубка выводит воду через отверстие в слив, если владелец забывает вовремя достать герметичную пробку, чем предотвращает затопление помещения.

Устройство приносит пользу, если по каким-либо причинам засорилась решетка сливного отверстия, а жильцы квартиры не заметили происшествие вовремя. Слив-перелив для мойки изобретен сравнительно недавно в Европе для предотвращения переливания жидкости через края ванны или раковины.

Раковина с переливом может быть оснащена такими же сифонами, как и классическая конструкция. Для сборки применяют:

  • сифоны бутылочного типа;
  • трубные конструкции;
  • гофрированные трубы.

Рекомендуется выбирать пластиковые сифоны, поскольку они обладают преимуществами по сравнению с металлическими:

  • простота монтажа и демонтажа;
  • устойчивость к появлению коррозии и ржавчины;
  • пластиковые сифоны не гниют;
  • на стенках устройства не задерживается грязь и жир;

Специалисты рекомендуют выбирать сифоны с гладкими стенками, поскольку в гофрированной конструкции быстрее скапливаются загрязнения. При необходимости очищения гофрированную трубу демонтируют. Один ее конец закупоривают плотным полиэтиленом и наливают внутрь жидкость с моющим средством. После чего закрывают второй торец и растягивают трубу. При этом жидкость внутри изделия резко перемещают путем встряхивания. После такой очистки деталь устанавливают на место и изгибают под нужным углом.

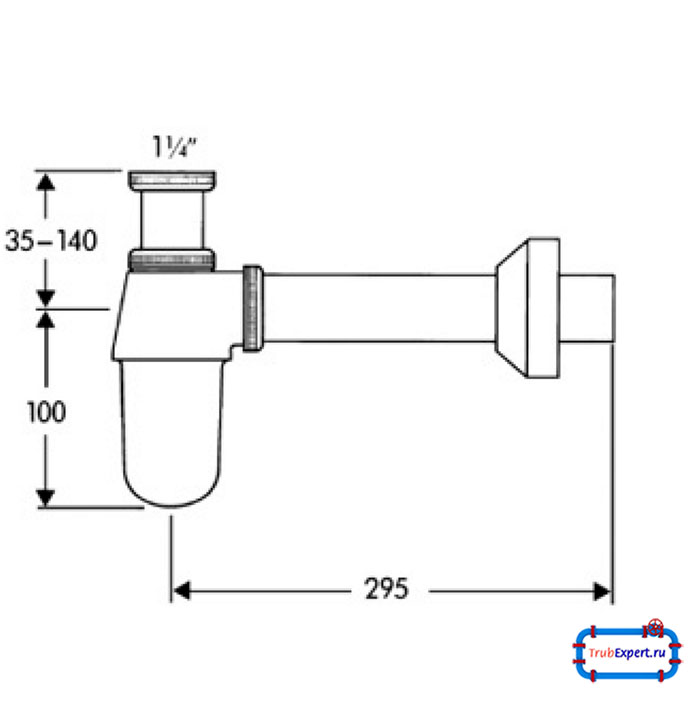

Расстояние от стены
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Расстояние от стены меняется в зависимости от толщины трубы слива

Слив-перелив для раковины собирают самостоятельно или прибегнуть к помощи профессиональных работников. Без лишних финансовых затрат устанавливают конструкцию своими руками, выполняя такой порядок работ:

  1. Комплектующие части раскладывают на ровной поверхности. Внимательно изучают инструкцию производителя мойки по сборке. После изучения рекомендуется положить инструкцию на видное место, чтобы при необходимости сразу же воспользоваться ей.
  2. К сливному отверстию раковины снизу закрепляют толстую резиновую прокладку, а сверху прокладку потоньше. Первая обеспечит герметичность присоединения отводного патрубка. На более тонкую резиновую прокладку устанавливают металлическую решетку стального отверстия, а снизу подводят патрубок. Элементы соединяют пластиковым винтом. Плотно крепеж затягивают только после проверки, что патрубок точно совпадает со сливным отверстием.
  3. Чтобы собрать конструкцию перелив для раковины, определяются с требуемой высотой трубы перелива. Она зависит от глубины мойки. Отверстие в мойке для перелива соединяют с трубкой, предусмотрев между ними прокладку из резины. Дальше, чтобы собрать сифон с переливом, трубку соединяют с патрубком на выбранной высоте. Для этого на черной части трубки есть фиксаторы, которые соединяются с белой частью на оптимальной высоте. Перелив для раковины (трубку) соединяют с выпуском на гайку, под которую подкладывают конусовидную прокладку.
  4. После этого, чтобы собрать слив-перелив для мойки, монтируют гидрозатвор. При необходимости закрепляют к патрубку гофрированную трубу, которая соединит его с канализацией.
  5. Мойку устанавливают на предусмотренное место в столешнице. Слив присоединяют к канализационной трубе. Слив для раковины с переливом завершен после монтажа сетки-заглушки.

Слив для мойки на кухню с переливом монтируется также, как и без него. Различия имеются только в том, что на определенном этапе сборки выполняют дополнительные действия. Российские производители производят в настоящее время только сифоны с переливом. Конструкции раковин также предусматривают отверстие для перелива воды.

  • установка отдельного сифона для каждой секции (надежно, но не компактно);
  • установка общего сифона.

Сифоны для двойной мойки с переливом изготавливают бутылочного или трубного типа. Чаще используют бутылочную форму. Монтаж конструкции отличается от стандартного случая:

  1. Закрепление решеток и патрубков к сливным отверстиям.
  2. Выполняют монтаж конструкции перелива.
  3. Патрубки отверстий соединяют и подключают к сифону.
  4. Присоединение сифона к канализации выполняется как в предыдущих случаях.

Соединения уплотняют специальными резиновыми прокладками. Если требуется повысить герметичность приобретают специальные герметики или ФУМ-ленту. После выполнения работ рекомендуется проверить качество герметичности конструкции.

  • после сборки конструкции открывают кран с водой;
  • проверяют конструкцию слива на наличие протечек;
  • если протечки обнаружены устройство разбирают и сборку выполняют заново с соблюдением технологии.

ПОСМОТРЕТЬ ВИДЕО

Правильно собрать слив для раковины самостоятельно — посильная задача. Но это мероприятие требует внимательного и ответственного подхода, чтобы в будущем при эксплуатации не возникло неприятностей.
