Монтаж канализационных труб: 3 правила и 3 совета

1 393

Как избавиться от сточных вод? Этот вопрос не покидает умы горожан, у которых нет доступа к центральной канализационной системе. Монтаж автономной канализации – единственно возможное решение.

монтаж канализации
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

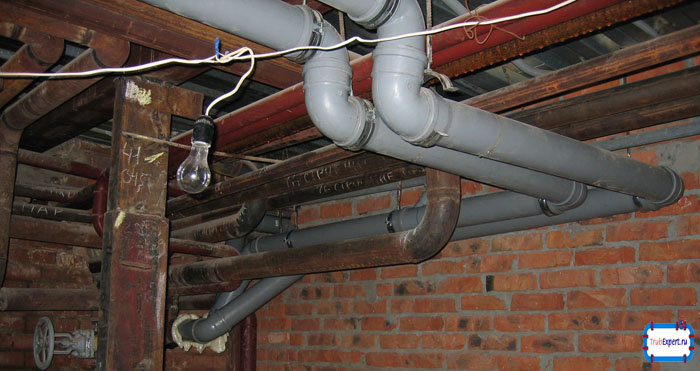

Система канализации является в основном самотечной и поэтому для правильного монтажа нужно выдерживать уклоны

Стоит отметить, что устройство канализации в частном доме состоит из следующих этапов – проектирование и монтаж канализационных труб. При этом львиную долю всей работы получится выполнить самостоятельно. Главное, в точности следовать действующим правилам и нормам, чтобы избежать возможных осложнений (прорыв, засор, канализационный смрад или подтопление).

Чем компактнее расположены водозаборные точки, тем проще будет выполнить канализационную разводку от сантехнических приборов к единому стояку.

Планировка дома изучена, а проект составлен. Следующий шаг – монтаж канализации в частном доме, условно разделяемый на два этапа:

  1. Обустройство наружной сети.
  2. Установка внутреннего трубопровода.

Монтаж канализационных труб своими руками начинается с рытья траншеи, в которую будет укладываться трубопровод. При этом рекомендуется отказаться от резкой смены направления рва (уклоны и повороты должны быть плавными), поскольку в этих местах могут возникать заторы (пробка). Так, чтобы определиться с уклоном, внутри траншеи натягивают шнур, и замеряется его величина, которая должна составлять 2 см на 1 метр магистрали. Дно полученного рва оборудуют песчаной амортизационной подушкой (50 мм), на которую разрешена установка канализационных труб.

Монтаж водопровода и канализации рекомендуется выполнять ниже уровня промерзания грунта, что составляет в среднем 1,5…2 м. Если же установка канализационных труб своими руками производится на меньшей глубине, их придется дополнительно утеплить материалом, в состав которого входит минеральная вата. Для утепления можно использовать керамзит, опилки или шлак, но тогда понадобится установка железобетонного лотка или деревянного короба.

В процессе монтажа не удается избежать поворота? Тогда придется предусмотреть устройство канализационного колодца из бетонных колец (или кирпичный аналог), предназначенного для осмотра проблемного участка. Они должны плотно закрываться специальными крышками.

наружная канализация
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Трубы наружной канализации укладывают в траншеи

Монтаж канализации чаще всего выполняется с использованием трубы пвх, предназначенной для наружной эксплуатации (на улице), хотя можно выбрать и другой материал (к примеру, чугун). Оговаривается и минимальное расстояние между водопроводом и канализацией, которое составляет:

  • 1,5 м – до пластикового или чугунного водопровода, если диаметр последнего не более 20 мм;
  • 3 м – до чугунного водопровода;
  • 5 м – до асбестоцементного или железобетонного.

Как правильно установить канализационную трубу – вполне логичный вопрос. Трубопровод необходимо собирать с нижней трубы, контролируя угол уклона. Засыпать трубы начинают песком, утрамбовывая его с обеих сторон от трубы, после чего насыпают грунт.

Засыпая траншею, необходимо проследить, чтобы в почве не попадались крупные камни или другие предметы, способные прорвать деформировать трубу. По окончании работ рекомендуется обозначить точное место прохождения канализации либо на плане участка, либо на местности, иначе можно запросто повредить трубопровод.

Засыпать траншею рекомендуется только после того, когда будет выполнена проверка работы всей канализационной системы.


Порядок монтажа внутренней канализации своими руками по стандартам СНИП

Внутренние схемы канализационной разводки зависят от планировки дома и точек подключения. В нее обязательно включаются:

  • отводные линии и стояки;
  • сантехнические приборы.

Оснащение оборудования гидрозатвором, что поможет избавиться от канализационного смрада.

Монтаж внутренней канализации рекомендуется выполнять таким образом, чтобы обеспечивался самотечный слив, что обеспечивается правильным уклоном сточной трубы. В противном случае следует позаботиться об установке дополнительного оборудования, предусмотренного для принудительной откачки стоков.


Расчет материалов для внутренней и наружной канализации: пластиковые, чугунные, гофрированные, полиэтиленовые, ПВХ трубы

Установка канализации начинается с расчета и приобретения материала, заложенного в проекте. Может понадобиться:

  • труба диаметром 110 мм (отвод от унитаза и стояк) и 50 мм (разводка по дому);
  • специальные фитинги (отвод, тройник и крестовина);
  • воздушный фильтр и обратный клапан.

внутренняя канализация
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

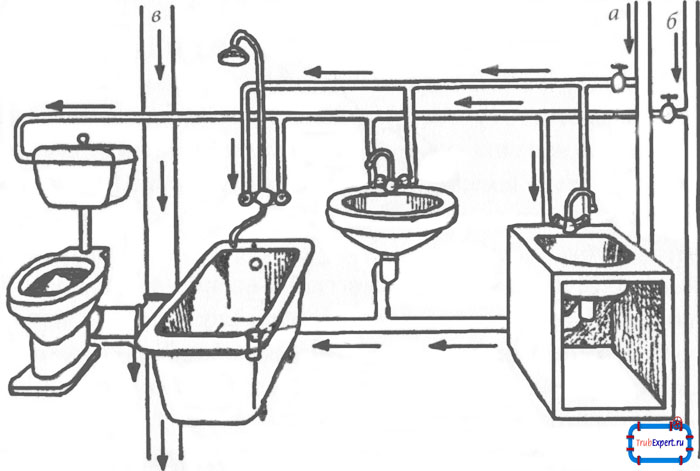

Перед монтажом внутренней канализации необходимо составить схему

Проще всего использовать полимерные трубы, но можно выбрать чугунные или металлопластиковые изделия. При этом монтаж труб канализации выполняется в следующем порядке:

  • оборудуется стояк;
  • выполняется разводка по дому (схема прорисована в проектной документации).

Полипропиленовый трубопровод хорош тем, что допускается скрытая проводка, тогда как к металлопластиковым изделиям рекомендуется обеспечить свободный доступ ввиду возможной протечки.

Канализация в помещении: основные правила установки (замены) труб со смазкой

Чтобы избежать всевозможных неприятных ситуаций, рекомендуется неукоснительно соблюдать следующие правила монтажа канализационных труб (внутренняя канализационная разводка):

  • Стояк устанавливается только в вертикальном положении. При этом должен выполняться контроль правильности соединения труб – перекос не допускается.
  • Вентиляционная труба обычно располагается в верхней части стояка, которую следует выводить на крышу.
  • Запрещено выводить вентиляционную трубу в дымоход, поскольку это очень опасно.
  • Как только стояк установлен, выполняется установка отводных линий (располагаются в горизонтальной плоскости). В процессе монтажа следует проследить за тем, чтобы раструбное соединение не попадало на разнообразные препятствия (к примеру, перекрытия).
  • Максимальная длина отводных труб – 10 м.
  • Сечение отводов от унитаза – 100 мм, а от мойки, ванной или душевой кабины – 50 мм.

ПОСМОТРЕТЬ ВИДЕО
  • Канализационный уклон трубы должен составлять 2 см на каждый метр трубопровода (увеличенный или уменьшенный угол наклона нежелателен).
  • Предупредить возникновение заторов позволит обеспечение пологих углов поворота магистрали.
  • Соединение пластиковых труб выполняется в раструб. При этом используются уплотнительные манжеты и силиконовый герметик (дополнительная гидроизоляция).
  • В процессе разрезки труб на части обязательно проходить напильником все срезы (удаление заусенцев и выполнение фаски).
  • Магистраль крепится к стенам при помощи специальных хомутов.

Монтаж пластиковой канализации своими руками – задание, при выполнении которого потребуется только внимательное отношение и правильный выбор материалов. А соблюдение нехитрых правил обеспечит ее надежную эксплуатацию в течение длительного времени. Монтаж канализационных труб сможет сделать каждый, кто знает все нюансы.
