Как самостоятельно установить кран для батареи отопления

0 473

В многоквартирных домах старой постройки встречалось прямое подключение батарей, при котором труба центрального отопления напрямую подводилась к отопительному прибору. Такой способ доставлял массу неудобств проживающим в квартире людям, не предусматривал возможности регулировки температуры (при слишком высокой температуре помещение проветривали, при низкой – включали дополнительные обогреватели), а для замены или обслуживания батареи приходилось перекрывать стояк.

Сейчас запорные или запорно-регулирующие краны на радиаторах отопления устанавливаются в обязательном порядке, исключение составляют некоторые схемы коллекторной разводки, при которых регулировка и отключение каждого отдельного прибора выполняется при помощи арматуры, установленной на коллекторе.

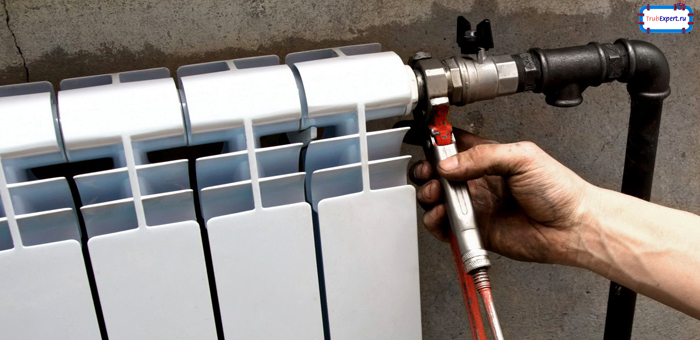

Установка крана
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
После установки кранов на батарею не нужно бояться, что она потечет


Функции радиаторных кранов

Кран радиаторный – обобщающее название различных видов запорной и запорно-регулирующей арматуры, предназначенной для подключения приборов отопления. Кран для радиатора отопления выполняет следующие функции:

  1. Позволяет регулировать проток воды. Установив регулировочный кран на радиатор отопления, потребитель получает возможность создать комфортную температуру в любом помещении с учетом особенностей его эксплуатации. В зависимости от того, какой регулирующий кран установлен, корректировка осуществляется в ручном или автоматическом режиме.
  2. Полностью перекрывает подачу теплоносителя и предоставляет возможность демонтировать радиатор для ремонта, обслуживания или замены без отключения системы отопления в целом. С помощью демонтажа осуществляет промывка радиаторов от образовавшегося осадка и отложений для повышения теплоотдачи, производится ремонт или покраска, а также производится замена батарей в отопительный сезон или добавление секций чугунных и алюминиевых радиаторов.
  3. Отсекает прибор от системы отопления в случае временного отсутствия потребности в отоплении. При подключении к центральной системе отопления оборудованной тепловыми счетчиками или в индивидуальных системах эта функция позволяет существенно сократить расход тепловой энергии и снизить затраты на обогрев жилья. Отключить батарею можно при сезонных повышениях температуры или в помещениях, где нет потребности в поддержании постоянного температурного режима (гаражах, мастерских, гостевых пристройках).
  4. С его помощью может производиться спуск воздуха или слив теплоносителя. К завоздушиванию системы приводит разгерметизация системы, ремонтные работы, слив теплоносителя и другие причины. В результате образовавшаяся воздушная пробка препятствует полноценной циркуляции теплоносителя, что приводит к снижению теплоотдачи. Для устранения проблемы применяются автоматические воздухоотводчики или краны Маевского различной конструкции.

При выборе крана следует учитывать, что функциональные возможности зависят от его конструкции и предназначения.

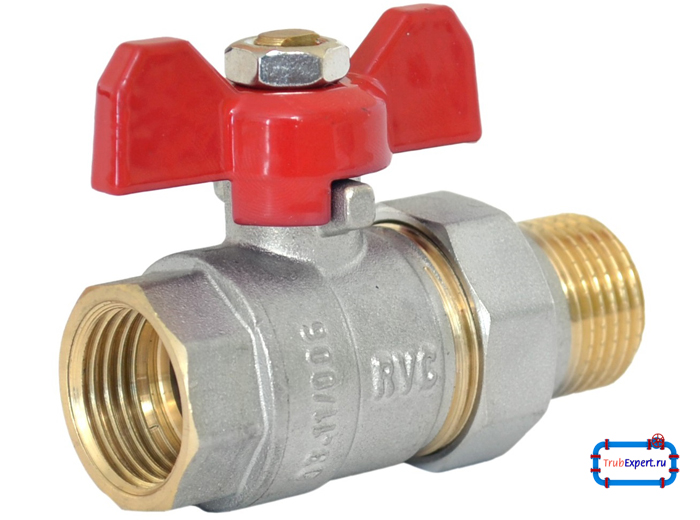

Шаровый кран
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Шаровый кран-самый распространенный при монтаже батарей отопления


Виды и устройство радиаторных кранов

Существует множество разновидностей запорно-регулирующей арматуры, отличающейся материалом изготовления, формой, принципом действия и предназначением. Классификация включает следующие основные виды:

  1. Краны шаровые. Диаметр прохода таких кранов соответствует внутреннему диаметру трубы, таким образом, пропускная способность трубы отопления в местах подсоединения не снижается и циркуляция теплоносителя в системе не нарушается. Запорная часть крана состоит из стального шара со сквозным отверстием, расположенного в латунном корпусе, термостойкого тефлонового или фторопластового уплотнителя и никелированного штока с ручкой, с помощью которого осуществляется регулировка положения шара. Конструкция предусматривает только полностью открытое или полностью закрытое положение, что позволяет перекрыть батарею отопления в квартире, но контролировать подачу теплоносителя при помощи такой арматуры невозможно. В закрытое положение кран переводится поворотом ручки на 90°. Подсоединение к радиатору выполняется при помощи сгона с накидной гайкой («американки»), позволяющей легко отсоединить прибор. Стандартный муфтовый шаровый кран предусматривает подсоединение трубы при помощи резьбового фитинга с наружной резьбой. Реже применяются соединения при помощи пайки (для медных труб) или зажимной цанги (для металлопластиковой и других полимерных труб).
  2. Полипропиленовые краны для отопления. Шаровый приварной кран с помощью пайки подсоединяется напрямую к полипропиленовой трубе, что позволяет сократить расход резьбовых фитингов, в остальном внутреннее устройство и технические характеристики соответствуют латунным аналогам.
  3. Регулировочные вентили. Установка такого вентиля предоставляет возможность плавной регулировки диаметра прохода и температуры в помещении. Регулировка крана на батарее отопления осуществляется при помощи поворота ручки вокруг своей оси. При помощи резьбы движение придается латунному конусу или резиновой шайбе, расположенной на штоке и постепенно перекрывающей проход. Недостатком такой арматуры является меньший диаметр прохода по сравнению с шаровым краном. Регулировочный вентиль с ручкой устанавливается на подающей трубе, а на обратной устанавливают вентиль, регулировка которого осуществляется при помощи шестигранника. Нижний вентиль обычно находится в полностью открытом положении и служит для перекрытия подачи теплоносителя при демонтаже батареи.
  4. Термостатические вентили. Внутреннее устройство такой арматуры схоже с механическими регулировочными вентилями, однако шток с конусом опускается не под воздействием круговых вращений ручки и передвижения по резьбе, а с помощью вертикального давления на шток. Регулировка выполняется и вручную, однако основным предназначением такой арматуры является поддержание температуры в помещении в автоматическом режиме. Для этих целей на вентиль устанавливается термостатическая головка со встроенным жидкостным или газовым термостатом. В зависимости от температуры в помещении жидкость или газ изменяют свой объем, давление на шток усиливается или ослабевает, в результате чего изменяется диаметр прохода.
  5. Кран двойной регулировки позволяет выполнить предварительную настройку диаметра прохода воды. Встроенный стакан с прорезями фиксируется на определенном уровне, частично перекрывая проход, после чего выполняется регулировка обычным способом. С помощью такой арматуры производится балансировка давления в системе при верхнем варианте разводки. На верхних этажах, где давление выше, проходы заужаются, а на нижних остаются полностью открытыми. Основным преимуществом применения является невозможность случайно сбить первичную настройку в системе отопления.
  6. Трехходовые краны. Для регулировки температуры теплоносителя применяются трехходовые краны для отопления, с помощью которых выполняется подмес горячей или холодной воды в нужной пропорции. Управление краном производится при помощи термостатической головки с выносным датчиком температуры, термопривода или элекропривода.
  7. Затвор дисковый фланцевый устанавливается на входе в систему и позволяет перекрывать подачу теплоносителя и регулировать проход установкой диска в нужное положение. Точно отрегулировать положение затвора сложно, кроме того сам диск в открытом положении перекрывает часть прохода.

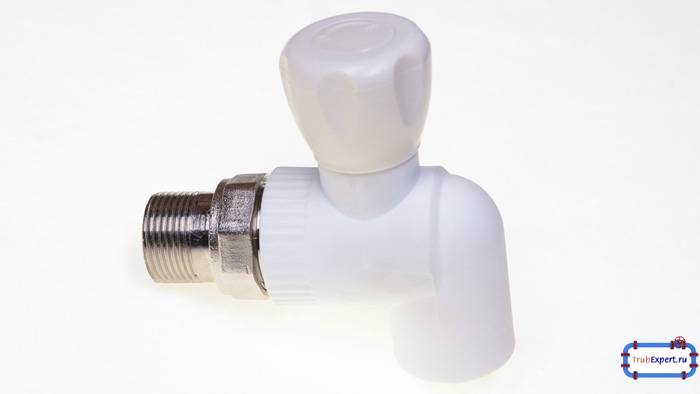

Угловой кран
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

В зависимости от расположения подводящей трубы (в полу, в штробе в стене или другого) и выбранного варианта подключения производится монтаж радиаторных кранов соответствующей формы:

  • Радиаторный прямой кран.
  • Угловой кран для радиатора.
  • Осевой вентиль.

Стоит упомянуть, какие краны для радиаторов отопления лучше не приобретать. К таким изделиям относятся вентиля промышленного предназначения, рассчитанные на транспортировку более густых или отличающихся по химическому составу жидкостей. Конструкция таких вентилей рассчитана на другой режим работы (давление, температуру), их установка зачастую приводит к аварии.

  1. Размечается место установки радиатора.
  2. Определяется место установки вентиля, при этом учитывается длина свинчивания резьбы.
  3. На подводящей и отводящей трубе нарезается резьба соответствующего диаметра или подсоединяется фитинг с наружной резьбой.
  4. Отсоединяется сгон с накидной гайкой. Внутренняя резьба вентиля подсоединяется к трубе. Для уплотнения используются различные герметики: фум лента, паковочная нить или льняная пакля с применением уплотнительной пасты. Герметик накручивается на наружную резьбу по часовой стрелке.

Независимо от выбранного способа герметизации резьбового соединения важно не переборщить с количеством материала – при закручивании стенка вентиля может не выдержать возникшего давления и лопнуть, кроме того, трещина может появиться и позже, в процессе эксплуатации системы. Неравномерно накрученный уплотнитель или чрезмерно малое его количество также приводит к протеканию места стыка.

  1. Таким же способом наружная резьба сгона с накидной гайкой подсоединяется к радиатору.
  2. Радиатор устанавливается на держатели, к сгону при помощи накидной гайки присоединяется запорная часть крана. Для этого соединения использовать дополнительный уплотнитель не рекомендуется, конструкция изначально предусматривает герметичность.

Кран Маевского

Кран Маевского (другое название – игольчатый кран для отопления) является механическим воздухоотводчиком и предназначен для удаления скопившегося в радиаторе воздуха. Выглядит он как полудюймовый короткий бочонок с расположенной в верхней части металлической головкой с просечкой под отвертку. Поворот головки приводит в движение расположенный внутри игольчатый конус, при выкручивании до определенного уровня, воздух из радиатора стравливается через расположенное в боковой части бочонка отверстие (положение отверстия регулируется вручную). Вместе с воздухом выходит и вода, поэтому перед спуском воздуха следует подготовить емкость и установить ее под отверстие.

Воздухоотводчик устанавливается в верхней части радиатора, рекомендуется устанавливать радиатор под небольшим уклоном (0,5-1 см), приподнимая сторону с установленным спускником.

Кроме механических, применяются и автоматические спускники воздуха. Принцип действия такой арматуры прост: в конструкцию встроен поплавковый выключатель, при наличии в системе воды поплавок переходит в поднятое положение и перекрывает отводящее отверстие, как только место воды занимает воздух – поплавок опускается, отверстие открывается и воздух стравливается. Недостатком таких отводчиков является невозможность установки в системах с низким качеством теплоносителя. Присутствующие в теплоносителе примеси приводят к залипанию поплавка в открытом положении и затоплению помещения.

ПОСМОТРЕТЬ ВИДЕО

Правила выбора

  • Выбирая запорные краны для воды, следует учитывать, в какую систему они будут устанавливаться: центральное отопление многоквартирного дома, многоквартирный дом с собственной котельной, индивидуальное отопления. Установка термостатических клапанов в систему центрального отопления не оправдывает себя, так как со временем проход засоряется, диаметр сужается, а регулировка температуры становится невозможной.
  • Кран должен соответствовать требованиям для установки в систему отопления, выдерживать рабочее давление не менее 1,6 Мпа и температуру +150°C.
  • Лучше не экономить и приобретать сертифицированную арматуру соответствующую ГОСТам. Для производства дешевой арматуры применяются хрупкие и недолговечные силуминовые сплавы, со временем стенка истончается и появляется свищ, а в худших случаях – часть вентиля просто отваливается, что приводит к затоплению и последующим затратам на проведение ремонта.
