Чугун или пластик: какие трубы лучше подойдут для устройства внутренней канализации

2 1 642

Канализация — залог благоприятной санитарно-гигиенической ситуации в квартире/доме, комфорта всех обитателей. Гарантия долгосрочной, бесперебойной работы данной инженерной сети — правильно подобранные трубы. Они предотвратят возникновение засоров, шума, исключат протечки. Какие трубы подойдут для обустройства внутренней канализации?

Трубы из чугуна
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Трубы из чугуна более надежные и долговечные

  • прочность;
  • тепературостойкость;
  • сопротивляемость биологическому, химическому воздействию;
  • хорошая проходимость;
  • возможность подключения сантехприборов;
  • совместимость с наружной канализацией;
  • простой монтаж;
  • возможность ремонта, замены.

Для прокладки канализации в частных домах, квартирах применяются изделия из:

  • чугуна;
  • полимеров (пластика).
  • серого чугуна (СЧ) — стойкие к сжиманию, подходят для обустройства стояка, но хрупкие;
  • ковкого чугуна (ВЧШГ) — высокопрочные, пластичные.

По функциональности изделия из чугуна классифицируют на 2 типа:

  1. SMU — с гладкими торцами;
  2. SME — один выход трубы гладкий, а другой с ворончатым расширением (раструбом).

Чугунная безраструбная труба применяется для отвода переработанной воды внутри здания. Элементы линии соединяют при помощи хомутов. Раструбные трубы состыковываются герметично, поэтому подходят для формирования внешнего водоотвода.

Размеры чугунных канализационных труб включают толщину стенок изделия, диаметр, вес. Проходная способность коммуникации определяется:

  • номинальным показателем. Это внутренний диаметр чугунной канализационной трубы. Он имеет обозначение Дн;
  • диаметром условного прохода. Он отображает округленное/условное значение внутреннего отверстия изделия (Ду);
  • наружным диаметром — расстоянием между внешними стенками коммуникации (обозначение G).

Выбор труб определенной пропускной способности определяется объемом стоков. Диаметр чугунных изделий колеблется в пределах 50-150 мм. Для прокладки внутридомовой канализации применяют 50-100-миллиметровые коммуникации, для наружной —100-200-миллиметровые. Стандартно длина изделия составляет 2 м. Учитывая ГОСТ на чугунные канализационные трубы, вес изделия зависит от его номинального диаметра:

  • 50-миллиметровая коммуникация весит 11 кг;
  • 100-миллиметровая=25 кг;
  • 150-миллиметоровая=40 кг.

На заметку: на вес изделия влияет и толщина стенок коммуникации. Она варьируется в пределах 6,7-27 мм.

Чугунная канализационная труба обладает рядом преимуществ:

  • прочностью;
  • высоким эксплуатационным сроком (до 85 лет);
  • пластичностью;
  • стойкостью к нагрузкам.

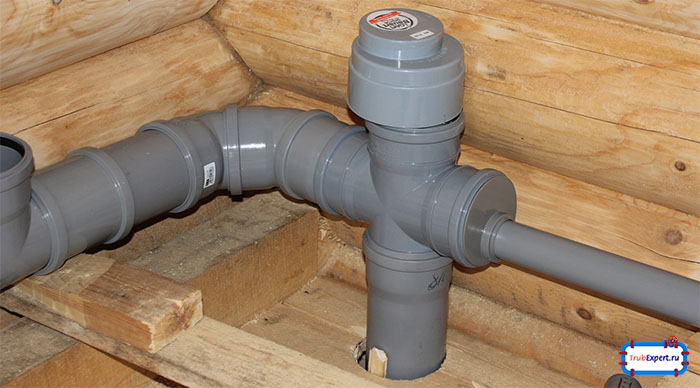

Трубы из пластика
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Трубы из пластика более легкие и простые в ремонте и замене

Недостатки коммуникаций:

  • большая масса. Вес чугунной трубы утрудняет транспортировку и монтаж изделия. Для этого требуется применение спецтехники;
  • шероховатые внутренние стенки, что становится причиной накопления осадка;
  • высокая стоимость, обусловленная металлоемкостью изделия.

Внимание: чугунные трубы не рекомендуется устанавливать в грунтах со слабой несущей способностью, солончаковой почве.


Изделия из пластика: преимущества и недостатки

С появлением полимеров, позволяющих изготавливать легкие и дешевые изделия, применение чугуна отошло на второй план. Данные коммуникации из сложных пластических масс.

Пластиковая канализационная труба — плюсы:

  • высокопрочность;
  • стойкость к коррозии;
  • долгий эксплуатационный срок (до 60 лет);
  • легкость конструкции, облегчающая ее транспортировку и монтаж;
  • высокая пропускная способность изделия;
  • невысокая стоимость. Средние цены на канализационные пластиковые трубы 50 мм в диаметре составляют 65 руб./м.п., 100 мм= 155 руб./м.п. (для чугунных соответственно 550 и 900 руб./м.п.).

Учтите: недостаток коммуникаций из пластика — низкое сопротивление температурному воздействию. Их недопустимо устанавливать при постоянных горячих стоках (65-70˚).

Размеры пластиковых канализационных труб бывают стандартными, или индивидуальными (заказными). Они подбираются в зависимости от предполагаемой нагрузки на изделие. При обустройстве автономной сточной системы используют следующие диаметры канализационных пластиковых труб:

  • 100-110-150 мм для стояков и центральных магистралей, подключения унитаза, биде;
  • 40-50 мм — для разводочных линий, подсоединения мойки/раковины.

Совет: диаметр пластиковых труб для водопровода определяется длинной магистрали, количеством стыков, поворотов, напором воды. Общие параметры указаны в СНиП.

Пластиковая канализация прокладывается из труб:

  • поливинилхлоридных (ПВХ);
  • полипропиленовых (ПП);
  • полиэтиленовых (ПЭТ).

Трубопровод из поливинилхлорида

Коммуникации из неопластифицированного ПВХ применяются для формирования наружных и внутренних стоков (напорных/безнапорных). Они подходят для разводки канализации по дому, при отводе нечистот самотеком.

Диаметр канализационных труб ПВХ установлен ГОСТом 51613-2000. Согласно нему длина коммуникаций должна составлять 4-12 м, размер внутреннего отверстия — 10-315 мм. В частном доме канализационные трубы ПВХ 110 мм применяются для формирования стояка, подключения сантехустройстройств с большим объемом слива. Для прокладывания разводных линий и подсоединения раковин используются 40-50-миллиметровые коммуникации, для отвода стока из стиральной/посудомоечной машины — 25 мм.

Труба ПВХ прочная, стойкая к воздействию УФ-лучей. Недостаток поливинилхлоридных коммуникаций — восприимчивость к температурным колебаниям. Постоянный слив горячей воды размягчает, деформирует материал.

На заметку: чтобы избежать разрушения ПВХ-коммуникаций, температура сточных вод не должна превышать 40˚.

По сравнению с чугунным, пластиковый поливинилхлоридный трубопровод издает больше шума, подвержен горению. При этом выделяется ядовитый газ.

Трубы полипропиленовые

Это изделия из синтетических, термопластических полимеров. Они отличаются повышенной прочностью, температуростойкостью, кислотных и щелочных средств. ПП-изделия — экологически чистые, поддаются переработке.

Трубы полипропиленовые для канализации служат до 100 лет. Гладкие внутренние стенки обеспечивают хорошую проходную способность коммуникаций. Это подходящий вариант для прокладывания внутренней канализации. ПП-изделия характеризуются низким уровнем шума/вибрации, позволяют сформировать разводочные линии различной конфигурации.

Учтите: при воздействии высоких температур ПП-изделия удлиняются. Это компенсируется использованием специальных конструкций при монтаже.

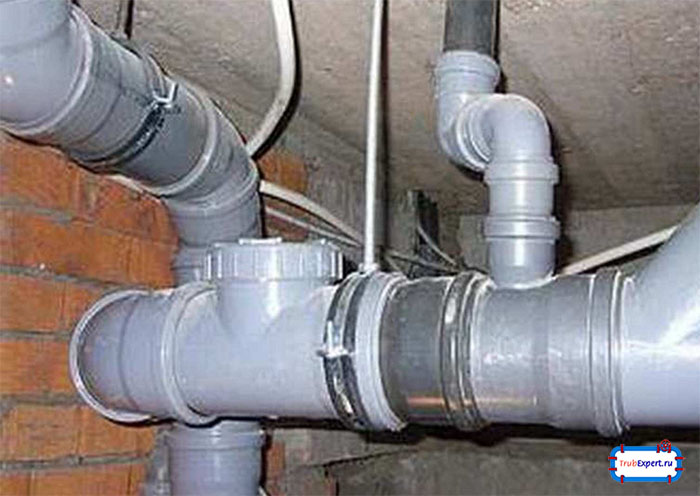

Пластиковая разводка
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Сделать разводку канализации из пластиковых труб гораздо проще и дешевле чем из чугунных

Коммуникации из полиэтилена

Изготовляются они из полимера, прошедшего экструзию (обработку высоким давлением). В результате чего он приобретает сверхпрочность. На свойства магистрали влияет плотность полиэтиленовой трубы. Различают ПЭТ-коммуникации:

  • низкой плотности (магистрали высокого давления) 0,910-0,925 г/см3 – применяются для прокладки внешней канализации, поскольку они устойчивы к механическим повреждениям;
  • средней плотности — до 0,940 г/см3;
  • высокой плотности (низкого напора) до 0,965 г/см3 — изделия преимущественно для использования внутри дома.

На заметку: внешне изделия из ПВД и ПНД схожи, но коммуникации из материала низкой плотности более твердые.

По сравнению с конструкциями из ПВХ, изделия из полиэтилена более пластичные, не создают шума. Данные коммуникации не боятся кислот, щелочей, не подвержены коррозии, обладают хорошим растяжением, служат до 50 лет. Недостаток данных труб — размягчение и деформация при температуре 80˚. ГОСТом предусмотрена рабочая температура ПЭТ-труб 40˚. Эксплуатационные характеристики полиэтиленовых коммуникаций снижаются при воздействии УФ-лучей.

Стыковка канализационных труб

Прокладка внутренних сточных сетей предусматривает использование фитингов. Это приспособления для стыковки элементов линии. Различают фитинги:

  • резьбовые — применяются для стыковки чугунных изделий. Деталь накручивается на резьбу входящей и выходящей трубы, соединяя их между собой. Обеспечивают прочное механическое соединение;
  • фланцевые — на стык коммуникаций вставляют парные стальные диски, соединяемые болтами. Неразьемное фланцевое соединение труб выполняется путем сварки их торцов. На стык накладывается специальная муфта, подведенная к электронагревательным элементам;
  • компрессионные — затяжка труб производится гайкой, имеющей уплотнитель из силикона/резины;
  • самофиксирующиеся – сложные устройства, состоящие из внутренних колец с зубцами. Они устанавливаются на стыках элементов и фиксируются специальным ключом. При надавливании зубцы глубоко входят в материал коммуникаций, обеспечивая прочное соединение. Данные фитинги многоразовые;
  • сварочные — торцы труб обезжиривают, фиксируют зажимами и обрабатывают сваркой с нагревающимся диском. Оплавленные срезы соединяются, образуя тонкую прочную кромку;
  • клеевые — на стык наносится жидкий полимерный состав, который быстро застывает. Данный способ еще называют «холодной » сваркой.

Важно правильно подобрать канализационные трубы и фитинги к ним. Стыки коммуникаций — уязвимое место системы, причина возникновения протечек, засоров, трещин. Чугунный трубопровод монтируется при помощи чеканки. Торец коммуникации с фаской вставляется в воронку фитинга. Соединение уплотняется пропитанными маслом волокнами, дополнительно замазывается цементным раствором, плавленой серой. Для герметичности стыков трубы оснащаются резиновыми прокладками. Чугунные изделия соединяются и при помощи хомутов. Поверх стыка одевается муфта, которая стягивается болтами.

Торцы труб из ПЭТ, ПВХ укомплектованы резиновыми уплотнителями. Для соединения деталей отрезают патрубок необходимого размера, снимают с него наружную фаску, промазывают герметиком и вставляют в воронку коммуникации. Стыковка полимерных изделий производится и фланцевым методом.

Иногда требуется соединить коммуникации из разных материалов. Как осуществляется переход с чугунной трубы на пластиковую? Предварительно расчищают раструб металлической коммуникации (если она старая). Ворончатое расширение обрабатывают герметиком и вставляют переход с чугуна на пластик 110 мм (для стояка), или другого, подходящего диаметра (50 мм для разводочной линии). Данный манжет бывает резиновым, полимерным. Зазоры между элементами герметизируют. Аналогично производится стыковка безворончатых коммуникаций.

ПОСМОТРЕТЬ ВИДЕО

Прочное и герметичное соединение чугунных труб с полиэтиленовыми обеспечит применение самораскручивающегося пресс-фитинга. Оно позволит избежать протечек, возникающих при гидроударах, перепадах температур в системе. Торец чугунного изделия подрезают и подчищают, смазывают солидолом и наносят на него резьбу. На данное место наматывают паклю (уплотнительную ленту), наносят силиконовый герметик и вручную накручивают пресс-фитинг. Данный соединительный элемент можно в любой момент докрутить, предотвратив образование протечки.

Совет: пластиковые и чугунные канализационные трубы имеют разные коэффициенты расширения, поэтому лучше применить качественные фитинги.
