Все о соединительных муфтах для труб из разных материалов: 3 нюанса, о которых вы не знали

0 1 527

Для монтажа системы водопровода, теплоснабжения и канализации используют соединительные муфты, которые позволяют объединить отдельные трубы в одну магистраль и одновременно надежно герметизировать стыки.

Муфты
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Муфты для соединения труб применяются не часто

По способу применения все муфты делятся на несколько типов:

  1. Соединительные: Они служат для монтажа отдельных частей или участков трубопровода разной длины, но одинаковых по диаметру в одну нитку.
  2. Переходные: Если приходится стыковать участки магистрали с разными диаметрами, то тогда применяют переходные муфты для труб.
  3. Комбинированные: Совмещают в себе технические характеристики первых двух видов, предназначены для соединения участков с особо сложным пространственным расположением из разных материалов.
  4. Ремонтные: Они могут быть надвижными и разъемными. Ремонтная муфта для канализации или водопровода используется при частичной замене поврежденного участка трубопровода или герметизации протекающего стыка без демонтажа трубы.
  5. Компрессионные: Устанавливаются в местах поворота, ответвления магистрали, при соединении элементов, изготовленных из разных материалов.
  6. Защитные: Резиновая муфта ставится на трубу в местах прохождения через стены помещения, колодца для сохранения целостности и исключения контакта с железобетоном.
  7. Противопожарные: Они служат для защиты здания от распространения огня при возгорании, состоят из стального корпуса и расширяющегося при высокой температуре вкладыша, который, вспучиваясь, преграждает путь огню. Применяемые противопожарные муфты для пластиковых труб крепятся на стене или потолке, через которые проходит трубопровод. Для монтажа канализации или водопровода применяются трубы из различных материалов. Для каждого соединения подбираются соответствующие фитинговые элементы.

Необходимой запорной арматурой для водопроводной системы является муфтовый вентиль. Он устанавливается в нижней части магистрали в доступном месте и служит для полного перекрывания движения воды в трубопроводе.


Соединительные муфты для металлополимерных трубопроводов из полиэтилена для водоснабжения: все размеры

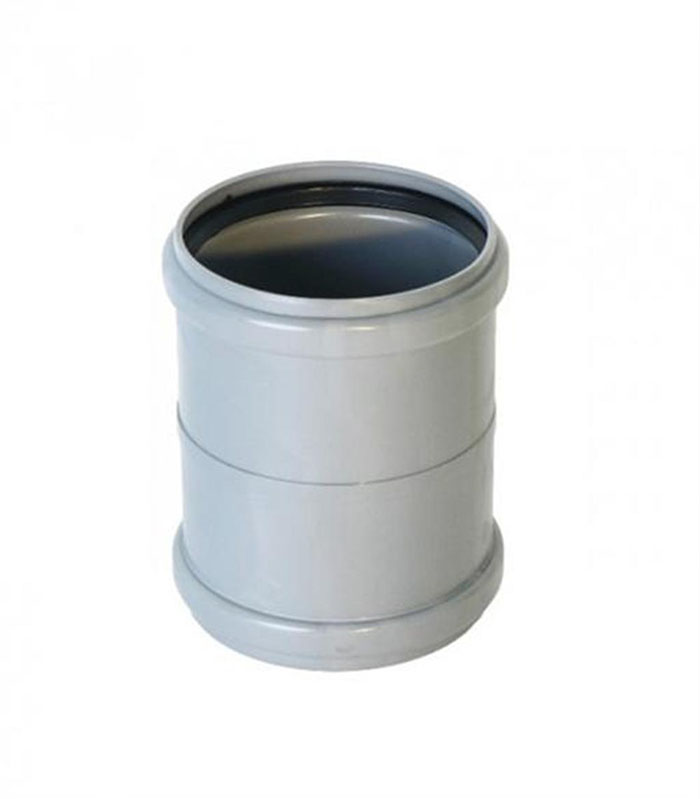

Муфта
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Устанавливаются в местах поворота, ответвления магистрали

Трубы из металлопластика (металл, заключенный в несколько слоев полимерного материала) применяются для устройства горячего и холодного водоснабжения. Выпускаются они не штучно, а в бухтах, поэтому покупаются сразу на всю длину магистрали одной ниткой. Муфты для соединения труб здесь используются только для перехода с металлической трубы на металлополимерную или для сращивания коротких отрезков.

Для монтажа системы водоснабжения применяются муфтовое соединение арматуры следующих видов:

  • разъемные фитинги (цанговые или резьбовые), они устанавливаются в том месте, где может потребоваться неоднократная расстыковка магистрали или установка крана, состоят из основной части, обжимного кольца и резиновой прокладки;
  • компрессионная муфта, она считается условно разъемным соединением, состоит из штуцера, обжимного кольца и накидной гайки;
  • муфта под пресс, здесь образует монолитное неразъемное соединение, стык практически не виден, имеет высокое сопротивление на разрыв, для установки требуется специальное оборудование.

Материалом для изготовления элементов фитинга является латунь, она обладает высокой прочностью и антикоррозийными свойствами. Сейчас спросом пользуется никелированная латунь из-за улучшенных эксплуатационных качеств, износостойкости и эстетичного внешнего вида.

Для тепло– и водоснабжения применяется арматура муфтовая, она облегчает монтаж, установку кранов, врезку в систему радиаторов и других приборов.


Муфты для труб из полипропилена ПНД: резиновые и другие варианты

Системы горячего или холодного водоснабжения, канализационные трубопроводы, отопление, «теплый пол» – везде нашли применение трубы, изготовленные из статического пропилена методом инжекторного прессования. Они выпускаются различных диаметров и типоразмеров, отличаются особой прочностью и долговечностью. Монтаж и стыковка их между собой просты и надежны, для этого применяется соединительная муфта для труб из полипропилена.

Полипропиленовая соединительная муфта может быть:

  1. Обжимной или компрессионной, такая деталь легко устанавливается и не требует наличия спецоборудования.
  2. Электрической, имеющей встроенный нагревательный элемент для получения монолитного соединения.
  3. Если возникает необходимость в процессе работы часто соединять или разъединять две линии трубопровода, тогда делается соединение труб муфтой «американка».

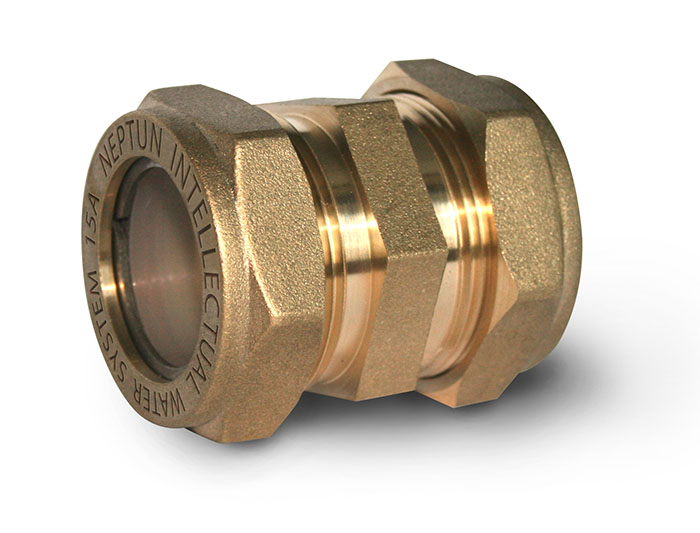

Металлическая муфта
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Металлическая муфта более дорогая, но более надежная


Муфты для пластиковых ПВХ канализационных труб: резьбовая американка

Система отведения сточных вод выполняется из труб Ø 100–150 мм, технические и прочностные характеристики поливинилхлорида или полипропилена делают пластиковый трубопровод простым в монтаже, долговечным, надежным.

Самое удобное соединение отдельных звеньев в одну цепь – раструбное. Трубы сразу выпускаются с расширением на одном конце, оснащенным герметизирующим кольцом из уплотнительной резины. Соединительная часть труб обмазывается глицерином, мылом или силиконовой смазкой для лучшего скольжения и гладкий конец одного звена вставляется в расширенную часть другого. Герметичность стыка достигается сжатием кольца между стенками.

При сборке раструбом надо следить, чтобы искривление оси трубопровода на один метр его длины было не более толщины стенки, иначе неизбежно нарушение герметичности и появление протечек.

На участках, где отсутствуют элементы с раструбом, ставится соединительная муфта для пластиковых труб.

Самое качественное скрепление стыков получается при использовании электрического фитинга, содержащего в своей конструкции нагревательный элемент. В этом случае сварные швы делаются сразу с двух концов и надежно соединяют пластиковую накладку с трубами.

В зависимости от способа применения сантехническая муфта может быть надвижной, разъемной или обжимной.

Если нет возможности установить гравитационную канализационную систему, и применяется фекальный насос для принудительного отвода сточных вод, тогда в приямке устанавливается автоматическая трубная муфта. Она позволяет ставить и поднимать аппарат для чистки, ревизии или ремонта, не спускаясь в фекальный приямок.

Соединительные муфты для труб должны быть выполнены качественно из хорошего материала.

Муфты для чугунных канализационных труб: цена и качество двухстенных, асбестоцементных элементов

Магистраль для сточных вод монтируется из труб, для изготовления которых применяется высокопрочный серый чугун. При выполнении всех правил и рекомендаций по установке такая канализационная линия служит до 50 лет.

Чугунные трубы выпускаются с раструбом и без. Для соединения гладких элементов используется чугунная канализационная муфта двух видов:

  • Надвижная.
    Она ставится на скрытых участках и не подлежит демонтажу без разъединения магистрали.
  • Свертная или ремонтная.
    Состоит из двух частей, имеющих уплотнительную или пропиленовую прокладку и снабженных соединенными разъемами с хомутами. Она устанавливается в местах, требующих частого ремонта или замены проблемной части, на стыки в случае нарушения герметичности и образовании протечек.

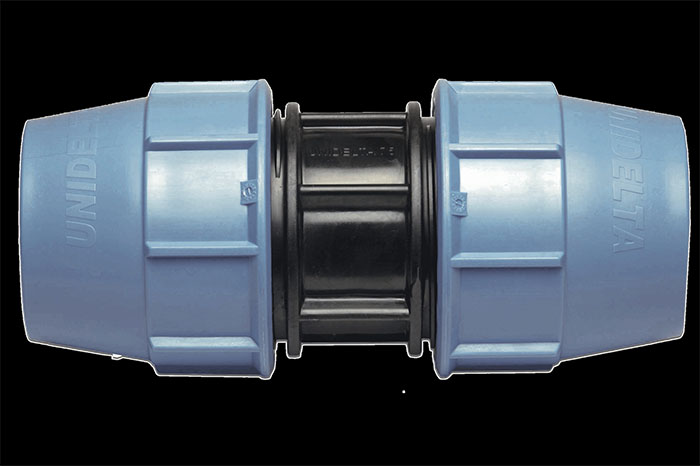

Пластиковая муфта для соединения труб
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Пластиковая муфта для соединения труб менее надежная

Такой фитинг можно применять несколько раз, ремонт соединительных муфт свертного типа заключается в снятии его с трубы и замене уплотняющего элемента. После этого деталь снова готова к эксплуатации.

Как установить чугунную муфту

Для стыковки гладких труб используют фитинг под зачеканку из прочного серого чугуна. Он представляет собой отрезок, с обеих сторон снабженный расширением (раструбом).

Монтаж муфты начинают со вставки гладких концов труб в расширения фитинга, двигая их до упора. Затем по окружности трубы наматывают в несколько оборотов уплотнительный материал – промасленную каболку или графитовый сальник. Каждый ряд тщательно забивают под раструб и уплотняют.

Чеканку муфты делают цементным или асбоцементным раствором, полностью заливая уплотнитель.

Заливку стыка нужно делать только после полной установки трубопровода на проектное место, выверки отметок и надежного закрепления, иначе при переносе или передвижении звеньев магистрали на растворе образуются трещины, герметизация нарушится.

Муфты для стальных водопроводных и канализационных труб диаметром 110, 20, 100, 32, 25, 40, 150, 36, 160, 50 мм

Металлические трубопроводы по надежности, техническим свойствам и долговечности мало уступают магистралям из других материалов.

В зависимости от материала и ситуации стыковку элементов трубопровода делают сваркой или применяют фитинги – муфты, хомуты, сгоны для труб. Например, сварка оцинкованных труб нарушит защитное покрытие, шов будет подвержен коррозии. Поэтому при монтаже магистрали с цинковым покрытием на стыках рекомендуется использовать муфты.

Применение специальных элементов облегчает и удешевляет монтаж, иногда просто нет возможности использовать сварочный аппарат, не позволяет размещение трубопровода или по проекту требуется разъемное соединение.

В таких случаях для стыков труб с гладкими концами поможет монтаж соединительных муфт, который по прочности и герметичности не уступает сварным швам.

  1. Безрезьбовые фитинги:
    Сюда относятся обжимные или разъемные стальные муфты. Первые устанавливаются на скрытых участках, не требующих частой ревизии или ремонта, вторые применяются для устранения протечек, при стыковке труб после замены проблемной части магистрали, а также в местах врезки в систему приборов и оборудования.
  2. Резьбовые фитинги:
    К этому виду соединительных элементов относятся сгоны и муфты с внутренней или наружной резьбой. Их ставят при сборке магистрали, установке различных приборов, запорной арматуры, проведении ремонтных работ, а в паре с переходником они применяются при стыковке труб разных диаметров.

ПОСМОТРЕТЬ ВИДЕО

Если на трубу устанавливаются стальные сгоны с муфтой и контргайкой, то надо учитывать диаметр трубы, чем он больше, тем длиннее должен быть резьбовая часть элемента.

Надо помнить, что разъемные фитинги должны устанавливаться в местах, имеющих свободный доступ для осмотра и ремонта.

Большой ассортимент видов соединительных муфт позволяет монтировать надежные, прочные и герметичные системы водопровода и канализации из любого материала. Соединительные муфты для труб используются в определенных частях коммуникаций, только по назначению.
