Виды и особенности пневмофитингов: 7 правил их выбора

Пневмофитинги- это элементы для соединения отдельных участков пневматических систем. Они используются в пневматических линиях для подключения к компрессору или инструменту, газо- и воздухопроводах. К ним относятся разветвители, резьбовые переходники с металла на пластик, штуцеры, соединители, промышленная арматура высокого давления. Фитинги для пневмосистем выбирают с учетом их пропускной способности, выдерживаемого давления, надежности соединения и соответствия разъемов и типоразмеров. Ошибка в подборе параметров приводит к потере герметичности, что недопустимо для систем под давлением.

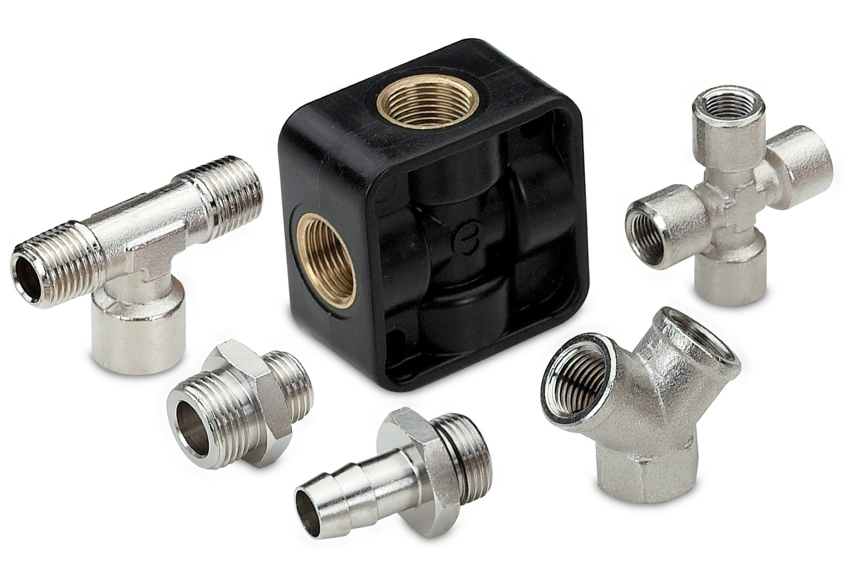

пневмофитинги

С выбором пневмофитингов надо быть аккуратнее, все должно быть рассчитано

Классификация пневмофитингов

Эти детали находятся под постоянными нагрузками и непосредственно контактируют с воздухом и газовыми составами. Поэтому для всего ассортимента характерны функциональность, прочность и герметичность, большинство изделий выдерживают постоянные перепады температуры и давления и прямые контакты с агрессивными средами. В зависимости от функционального назначения все пневмофитинги можно условно разделить на две группы:

  1. Регуляторы состояния воздушного или газового потока. Примером служит стандартный запорный вентиль,пневмодроссели, регуляторы и аналогичные устройства.
  2. Цанговые фитинги для пневматики — оптимальны для разборных систем. Отличительной чертой этой группы является быстрый монтаж/демонтаж.

Единого ГОСТа для пневмофитингов нет, технические условия эксплуатации разъемом регулируются отраслевыми стандартами.Классификация этих изделий условная, основные различия касаются материала для изготовления, целевого назначения, способа соединения. Конструкции пневмофитингов практически не отличаются от аналогов в трубопроводах для транспортировки жидких сред и теплотрассах.

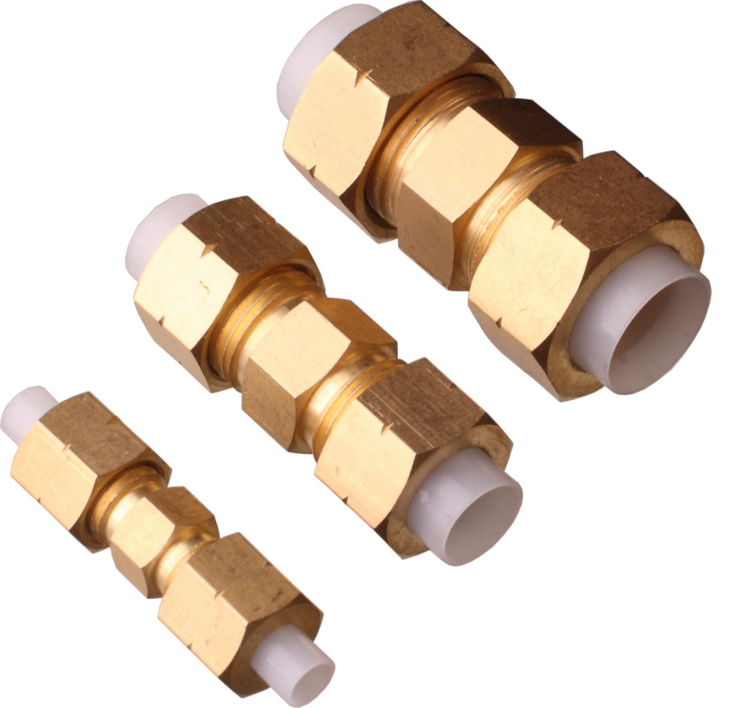

латунные пневмофитинги для труб

Пневмосоединители изготавливают из многих матеров и различных форм

По назначению

В зависимости от функциональных свойств соединительные фитинги условно разделяются на следующие группы:

  • Муфты — переходные стыковочные элементы, не меняющие направление трубопровода. В них часто размещают регулирующие поток задвижки. Примером служат сужающие или расширяющие переходники.
  • Фланцевые — закрепляемые на трубе посредством сварки и соединяемые болтами. Фланцевый вентиль целесообразно устанавливать на участках с высокой температурой или чрезмерным давлением. Стандартный запорный фланцевый вентиль превосходи муфтовый в плане выдерживаемых нагрузок.
  • Угловые элементы, тройники, крестовины. Основное назначение этих элементов — организация разводки трубопровода, поворотов, разветвлений или объединения нескольких магистралей в одну.
  • Быстроразъемные цанговые пневмофитинги — для быстрого и удобного подсоединения или отключения инструментов к системе подачи воздуха.
  • Переключающие фитинги — для перенаправления потока в соседнее ответвление.
  • Устройства с обратным клапаном-для защиты от потери давления при внезапных остановках пневмосимтемы.
  • Комбинированные устройства, совмещающие функции запорной аппаратур, переключателей и регуляторов потока. Примером служит запорный муфтовый вентиль, способный частично или полностью перекрыть подачу воздуха или газа.

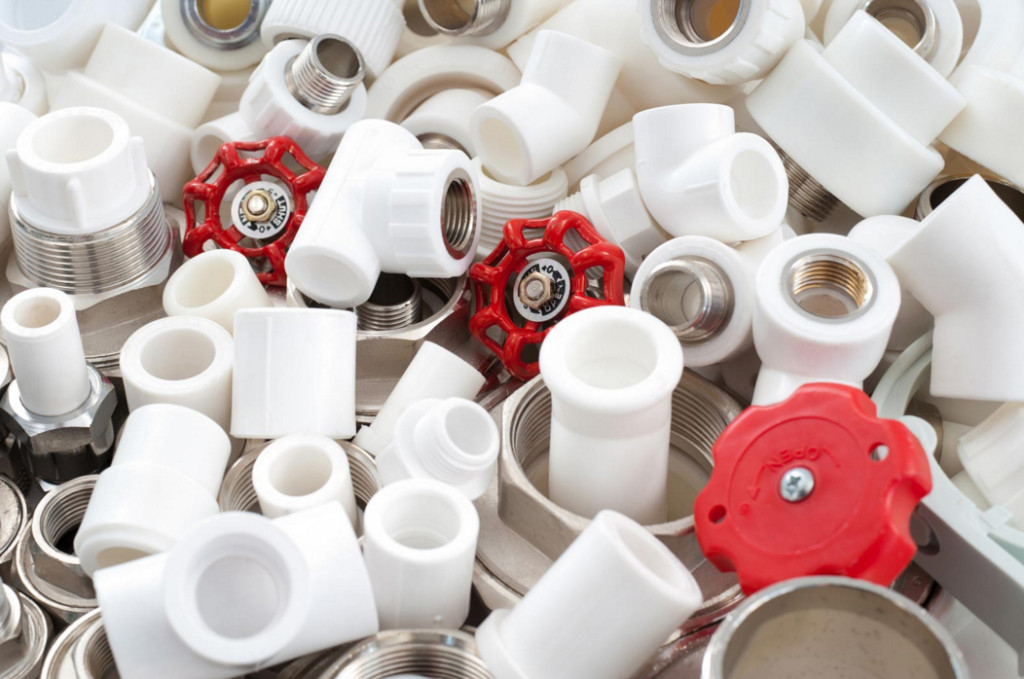

Комбинированные пневмофитинги для труб

Комбинированные варианты оборудуются запорной арматурой (вентиль)

Назначение фитингов неразрывно связано с материалом его изготовления, пропускной способностью и выдерживаемыми нагрузками. Ассортимент предлагаемой продукции расширяется, производители ведут постоянную работу над усилением эксплуатационных характеристик изделий.

По конструктивным особенностям: фитинги с регулятором и другие

Для сборки пневмосистем используются разные элементы:

  • Прямой фитинг — стандартная деталь для соединения одинаковых труб на прямом участке.
  • Угловой фитинг‒ для организации ответвления или перенаправления потока. Эта конструкция должна быть максимально прочной, так как на нее оказывается постоянное давление среды.
  • Тройник — деталь для разветвления. Требования к прочности материала и надежности соединений у него такие же высокие, как и для угловых элементов.
  • Переходники и соединители труб с разным диаметром, материалом или толщиной стен.
  • Пневмо запорное устройство для труб или заглушка, устанавливается на конечном участке или глухом ответвлении трубопровода.

По типу соединения

В зависимости от используемого способа соединения все фитинги для воздушных трубок и газовых магистралей разделяются на:

  • Привариваемые изделия, используются в неразборных системах. Металлические фитинги соединяются с помощью электрической сварки, полимерные — диффузионной или путем склейки.
    сварка

    Металл соединяем сваркой

  • Компрессорные или обжимные. Устанавливаются на медных, полиэтиленовых и металлопластиковых трубопроводах, герметичность соединения зависит от приложенного при обжиме усилия. Самые качественные соединения получаются при использовании специальных инструментов — пресс-клещей.
  • Резьбовые газовые и воздушные фитинги — изделия в зависимости от назначения имеют внутреннюю или наружную резьбу и могут использоваться в разборных пневматических системах.
  • Быстросъемные фитинги с самофиксацией. Примером этой разновидности служат фитинги для пневмоинструмента с хомутом.

Резьбовые пневмофитинги используются при необходимости соединения участков с разным диаметром, перехода с наружной резьбы на внутреннюю и стандартного прямого соединения. Простота конструкции позволяет устанавливать их в труднодоступных участках тубопровода, на местах разветвления, отводов и объединения, при подключении других приборов. Монтаж резьбовых соединений проходит оперативно, нет потребности в сварке, что подразумевает снижение затрат на оплату работ.

Существуют подключения, в которых резьбовое соединения является обязательно разъемным и единство разрешимым — это газовые ответвления к счетчикам в доме или к приборам в промышленности. Такие фитинги нуждается в дополнительной герметизации, утечка рядом с приборами недопустима. Использовать клеевые соединения для газа категорически запрещено.





Еще одна распространенная разновидность- быстроразъемные фитинги для сжатого воздуха используется при необходимости моментальной фиксации отдельных элементов. Обычно такие соединения оснащены автоматическим механизмом запирания. В основном этот тип встречается при работе с пневматическим оборудованием, эти разъемы позволяют отключать инструменты без выключения компрессора. Герметичность и надежность этого съемного соединения высокие, оно подходит для любого типа разборной пневмосистемы.

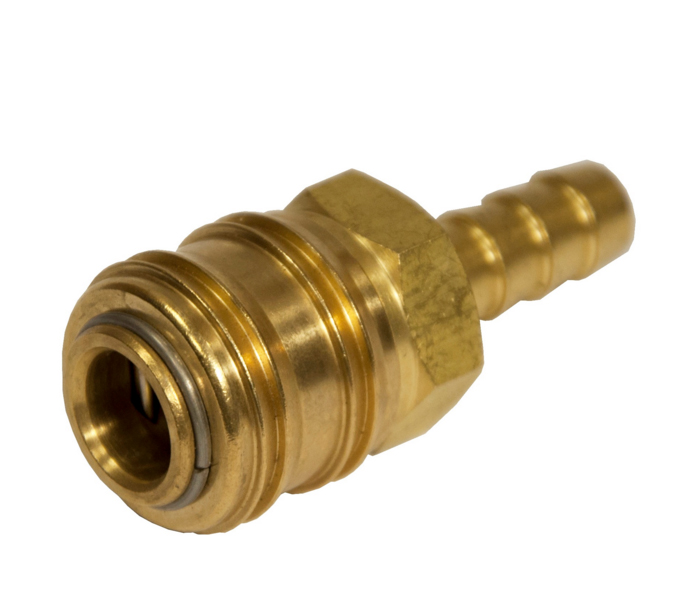

быстроразъемный фитинг

Быстроразъемный фитинг испоьзуется для работы с компрессорами и другим оборудованием, где используется вохдух под давлением

По материалу: пластиковые Camozzi, цанговые и другие

Фитинги для пневмотрубок и магистралей изготавливаются из:

  • Стали, в идеале нержавеющей.
  • Чистой меди и сплавов: бронзы и латуни. Для продления срока службы фитинги имеют покрытия на никелевой, хромированной, полимерной или тефлоновой основе.
  • Композитных сплавов.
  • Полимеров: полипропилена, полиэтилена, полиамида. В основном полимерные пневмошланги и фитинги используются в пневмосистемах из ПВХ -элементов и уступают в выдерживаемом давлении стали и сплавам.

Пневмофитинги могут различаться между собой по различным техническим характеристикам.

Классификация пневмофитингов по материалу изготовления играет важную роль. В зависимости от отраслевых стандартов к соединительным элементам выдвигаются особые требования: по выдерживаемому давлению, экологической безопасности, химической нейтральности. В химической промышленности и фармацевтике используются полимерные фитинги или изделия из нержавеющий стали. Латунь или бронза в данном случае не подходит из-за опасности химического взаимодействия с материалом оболочки.

Полиуретановые пневмотрубки и фитинги отличаются устойчивостью к деформациям при перегибе или механическом давлении, недостатком является разрушение под воздействием кислых сред. Полиамидные пневмофитинги актуальны при необходимости сборки гибких пневмосистем, они не теряют свою прочность даже под воздействием высоких температур. В целом полимеры уступают в прочностных характеристиках металлам, но незаменимы в подземных трубопроводах, так как не боятся коррозии.

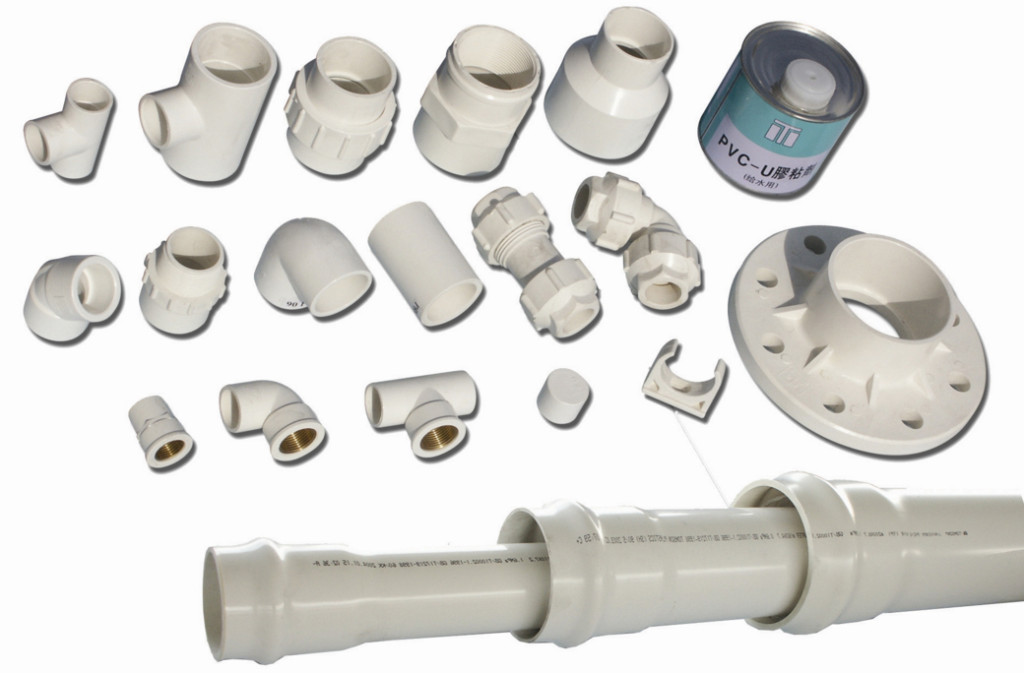

Полиуретановые фитинги

Полиуретан всегда пригодится так как не сгниет как железо

Нержавеющая сталь является оптимальным вариантом в плане надежности, фитинги для воздуха из этого материала выдерживают постоянные нагревы перемещаемой среды до 200 °С без потери герметичности. Сплавы меди целесообразнее использовать в системах водоснабжения, к примеру, латунный муфтовый вентиль предназначен, прежде всего, для транспортировки горячей воды, а не газа. В пневматических системах устанавливаются в основном никелированные изделия, их ценят за доступность, но для ответственных участков магистрали покупаются все же фитинги из нержавеющей стали.

Правила выбора пневмофитингов: цена это качество

Основными ориентирами служат условия эксплуатации и действующие отраслевые стандарты. Учитываются рабочие характеристики и схема трубопровода и среды:

  • Давление транспортируемой среды: номинальное рабочее и максимальное.
  • Температура газа и окружающего воздуха.
  • Характеристики потока: скорость, турбулентность, вязкость, плотность.
  • Тип сборки: для временных систем целесообразно купить разборные пневматические соединения.
  • Защищенность магистрали и ее способ укладки.
  • Требуемые типоразмеры, совместимость с параметрами подключаемого объекта.
  • Сложность разводки, потребность во вращении или отключении отдельных участков.


Важнейшей характеристикой является пропускная способность (диаметр) изделий. Не последнюю роль играет такой фактор как стоимость, она зависит от используемого материала и сложности конструкции. Для сравнения: средняя цена на фитинги для пневматики из пластика или латуни низкого качества не превышает 100 рублей,минимальная на стальные пневматические быстроразъемные фитинги составляет 500 рублей.

При прокладке промышленных и ответственных трубопроводов приоритетом является качество, требуются максимально надежные пневмофитинги, интернет магазин в данном случае не подходит (за исключением официальных дистрибьюторов).При сомнении в правильности выбора лучше посоветоваться со специалистами.

Выбирайте только качественные пневмофитинги.
