Технология пайки труб и необходимые инструменты: 3 секрета от пайщика

Разнообразие видов труб на современном рынке сантехнической продукции радует потребителей возможностью выбора наиболее подходящего варианта, но одновременно требует знаний о свойствах материалов и способах их монтажа. Качество трубопровода во многом зависит от качества соединения отдельных элементов, самым надежным, прочным, герметичным из которых является пайка.

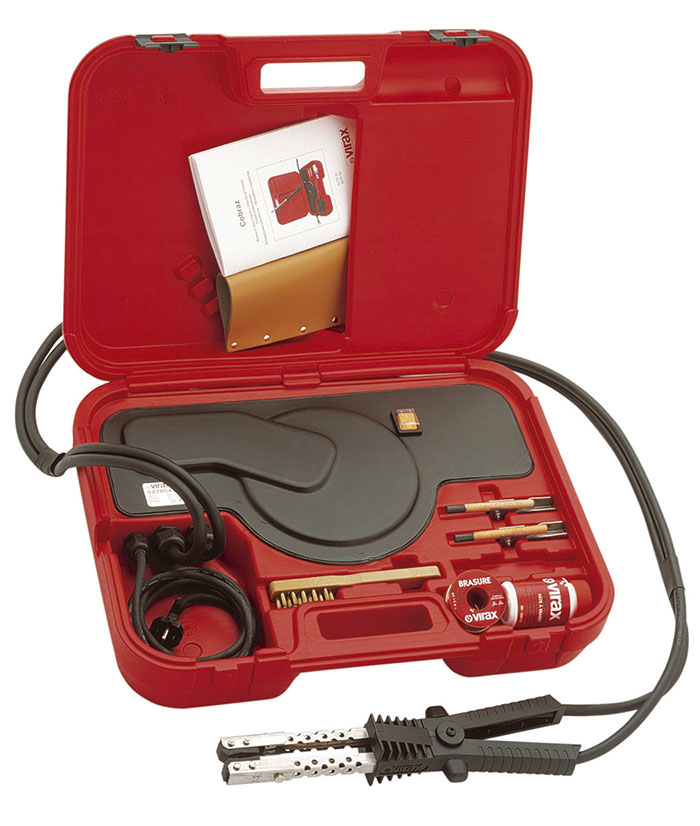

Пайка труб из меди

Пайка труб из меди дело не простое, вам понадобится специальный инструмент

Пайка труб из меди

Медь – недешевый металл, но трубопровод из нее обладает конкурентными преимуществами, позволяющими оставаться медным системам на пике спроса. Грамотно проведенная пайка труб из меди обеспечит долгий и беспроблемный срок службы водопроводной разводки на протяжении всего срока эксплуатации дома, превышающий полувековой период. Практичность обработки таких изделий заключается в несложности процесса пайки – она низкотемпературная, легко проводится в бытовых условиях при наличии газовой горелки или электропаяльника.

Набор инструментов

Полный набор используемых в процессе инструментов, приспособлений и материалов для процедуры паяния следующий:

  1. средства для расширения, отрезания и зачистки труб: расширитель, труборез или болгарка с самым тонким диском, фаскосниматель, шлифовальная шкурка, металлическая щетка;
  2. инструмент для нагрева металла и расплавления припоя: горелка газовая или электрический паяльник на 250 Вт;
  3. материалы, при помощи которых происходит соединение: флюс и припой из сплава олова с медью, сурьмой, серебром или другими добавками;
  4. вспомогательные материалы – салфетки для убирания излишков флюса, подставки, перчатки, измерительный и маркировочный инструмент.

Медные трубки соединятся без фитингов – край одной расширяется при помощи труборасширителя, в нее вставляется другой отрезок. Соединение нагревается, а шов заливается расплавленным оловянным припоем – получается надежный герметичный стык, способный выдержать достаточно большое давление и высокие температуры. Правильно паять трубы из меди можно, разобравшись с принципами происходящего процесса:

  • после нарезания трубок перед их пайкой концы тщательно зачищаются – убираются все заусеницы, а край шлифуется до ярко-желтого цвета. Это нужно делать, чтобы убрать с меди окислы, препятствующие пайке;
  • после зачистки медная труба покрывается специальным составом – флюсом, который удаляет кислород, предотвращая окисление при сварке, помогает расплавленному припою проникнуть глубоко в стык;
  • покрытые флюсом отрезки надеваются один на другой и нагреваются при помощи горелки или паяльника. Технология пайки паяльником в этом случае отличается от работы горелкой только отсутствием открытого пламени;
  • к нагретой поверхности под пламя подносится припой – олово расплавляется, затягивается в стык, равномерно растекаясь по кругу соединения;
  • после остывания излишки олова отвалятся сами, а шов будет герметично запаян.

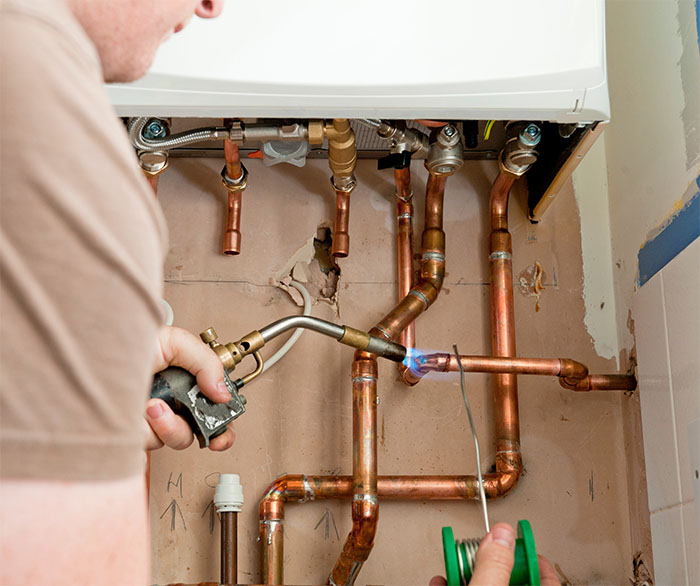

Пайка меди

Если у вас нет специальных навыков в такой пайке, лучше доверьте это профессионалам

Совет. В быту возникает необходимость соединить алюминиевые трубки, которые сложнее в обработке, чем медь. Для этого потребуется алюминиевый припой и оборудование для пайки алюминия – горелка, способная нагреть металл до 400°C. Специфика процедуры в том, что флюс не используется, а припой не вводят в пламя, а прикладывают на стык: он плавится от соприкосновения с раскаленным металлом.

Пайка труб из полипропилена ПВХ (пластика)

Полимерные изделия паяются при более низких температурах, чем металл. Они боятся открытого пламени, поэтому для сварки используются специальные электрические паяльники, называемые сварочными аппаратами.

Технология сварки изделий из полипропилена (PP) принципиально отличается от работы с медными. Соединение металлических участков представляет собой вставку одного отрезка в другой, а затем герметизацию шва при помощи наплава из более мягкого металла. В случае полипропилена происходит расплавление обоих отрезков, их смешение, полное проникновение один в другой, а при застывании – неразъемное однородное соединение. Такая сварка получила название диффузной от латинского слова диффузио, означающего смешение. Паять пропиленовые трубы – означает выполнить три действия:

  • расплавить концы отрезков до мягкого состояния;
  • соединить один с другим без лишних поворотов;
  • дождаться остывания – в результате образуется однородный неразъемный участок.

Пайка труб для отопления и водопровода в домашних условиях

Благодаря простоте процедуры пайка полипропиленовых труб своими руками проводится в домашних условиях. Для этого необходимо приобрести:

  • сварочный аппарат электрический для сварки полипропилена;
  • насадки к аппарату (входят в комплект к аппарату);
  • торцеватель;
  • фитинги;
  • вспомогательные приспособления: маркер, нож, рулетка.

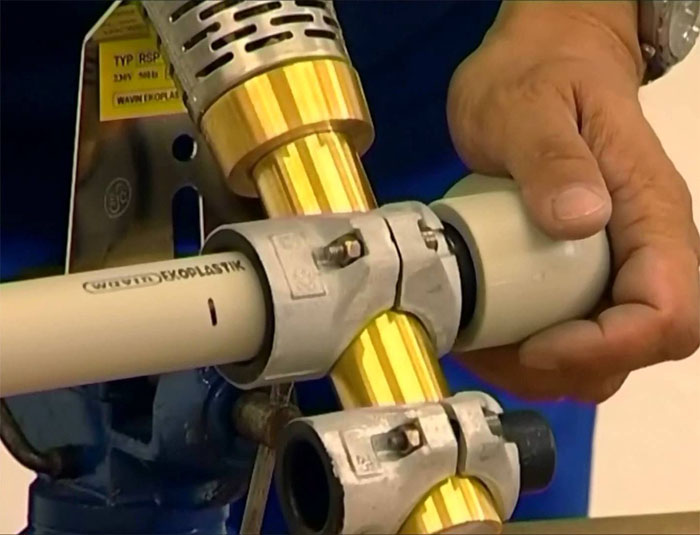

Пайка полипропилена

Пайка полипропилена гораздо проще чем меди

Пайка пропиленовых труб своими руками заключается в последовательном выполнении следующих операций:
  1. Нарезать трубы по заранее определенным размерам, при необходимости подготовить фитинги.
  2. Приторцевать концы – снять сверху 1–1,5 мм защитного слоя. Это можно сделать при помощи торцевателя или шлифовкой наждачной бумагой.
  3. Подготовить сварочный аппарат – оснастить его насадками по диаметру труб и включить в сеть. Полипропилен плавится при температуре 250 °C. На аппарате есть температурное реле и индикатор нагрева. При достижении нужной температуры устройство подает звуковой или световой сигнал о готовности к процессу сварки.
  4. Вставить трубу и фитинг в соответствующие насадки и выдержать время строго по инструкции, не допуская ни перегрева, ни недогрева.
  5. Снять с насадок нагретые детали, затем паять, вставив один элемент в другой. На этом этапе действия должны быть уверенные и четкие – запрещается двигать элементы вперед-назад или вращать по оси.
  6. Дать полипропилену остыть – оставить конструкцию на некоторое время без механических воздействий.
  7. Проверить соединение визуально на наличие дефектов: если технология соблюдена, шов получится однородным и прочным.

Правильная пайка больших труб из полиэтилена ПНД при нормальной температуре

Они бывают двух видов:





  • малопрочные – изготавливаются под высоким давлением и приобретают низкую плотность;
  • высокопрочные (ПНД) – изготавливаются под низким давлением, но приобретают высокую плотность.

Другое название высокопрочных полиэтиленовых труб – ПНД расшифровывается как полиэтилен низкого давления. Слова «низкое давление» в названии означают, в каких условиях производились изделия и не имеют отношения к сфере применения. Полиэтилен низкого давления (ПНД) применяется в условиях высокого давления и температур – в магистральных газо- или водопроводах. Правильно паять полипропиленовые трубы — это не простая задача.

Поскольку ПНД изделия выпускаются в большом разнообразии диаметров (20 мм до 1 м 20 см) и толщины стенок, то существует не один метод их соединения и множество видов оборудования для пайки полиэтиленовых труб. Сварка полиэтиленовых труб проводится одним из следующих методов:

  • встык (или стыковая);
  • раструбная;
  • электромуфтовая.

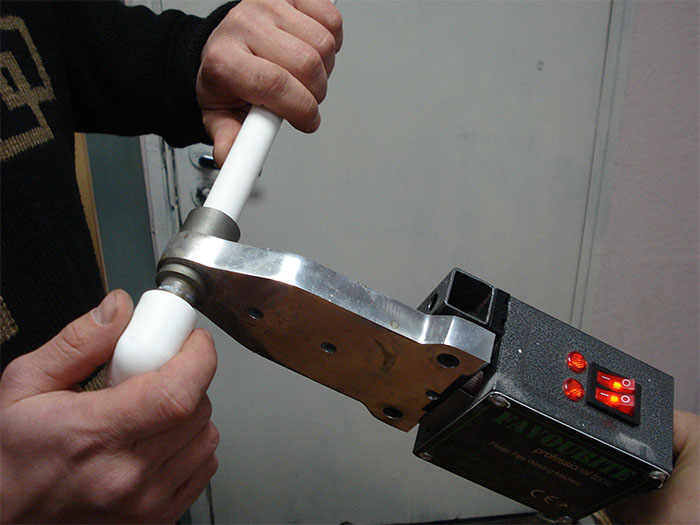

Пайка

Для такой пайки вам понадобится специальный паяльный аппарат

Сварка пэ труб встык в промышленных условиях производится дорогим и громоздким агрегатом с механическим или гидравлическим приводом. В комплект аппарата входят направляющие для центрирования, торцеватель для ровной обрезки стыкуемых краев, нагревательный элемент, приводы и таймеры. Сама по себе технология сварки полиэтиленовых труб встык проста, но применяемое оборудование недешево: цена сварочного аппарата для пнд труб в среднем составляет 250 тысяч рублей, и около 50 тысяч стоит отдельный нагревательный элемент.

Схема пайки полиэтиленовых труб паяльником в труднодоступных местах

Пайка полиэтиленовых труб происходит по следующей схеме:

  • соединяемые изделия вставляются в станок для сварки труб пнд, центрируются;
  • между ними вставляется автоматический торцеватель, который равномерно обрезает ПНД, снимая стружку;
  • противоположные концы стыкуются, проводится визуальный контроль соосности и плотности прилегания краев;
  • свариваемые концы обезжириваются, между ними устанавливается нагревательный элемент;
  • происходит нагрев и оплавление торцов при заданной температуре на протяжении определенного времени;
  • нагревательный элемент удаляется, а соединение остывает в течение заданного таймером периода;
  • получается прочное соединение, не влияющее на гибкость трубопровода.

Сварка полиэтилена в домашних условиях происходит по такому же принципу, но приспособления используются более простые – паяльник для полиэтиленовых труб. Стоит паяльник для пнд труб от 30 тысяч рублей, представляет собой сварочное зеркало, покрытое тефлоном и способное выдерживать высокие температуры – до 300°C.

Параметры сварки полиэтиленовых труб встык: температура, время нагрева и остывания – зависят от диаметра и толщины стенок, они выставляются сварщиками по специальной таблице. Для исключения ошибок во многих аппаратах настройка параметров происходит автоматически.

Электромуфтовая сварка труб пнд относится к категории промышленных и заключается в расплавлении участка трубопровода под муфтой, на которую подается электроток, а температура повышается. Электромуфты для полиэтиленовых труб потребляют большое количество электроэнергии при работе и считаются более затратными, но они выручают в случаях, когда невозможно использовать аппарат с большими габаритами. Их можно использовать дома.

Пайка труб из армированного поливинилхлорида

Паять трубы ПВХ (PVC) можно используя тот же аппарат, который применяется для сварки полипропиленовых аналогов. Стенки у ПВХ-изделий более толстые и жесткие, поэтому для их соединения обязательно нужны фитинги. Температура плавления у них ниже, поэтому этот вид не используется для горячего водоснабжения – стенки трубопровода деформируются под действием высоких температур. Пайка труб пвх своими руками производиться электросварочным аппаратом с насадками, на которых расплавляются концы соединяемых изделий. Чтобы правильно паять трубы пвх, нужно произвести несколько действий:

  • края зачистить;
  • армирование, если оно есть, снять;
  • температуру плавления выставить не более 200°C.

Инструменты, приспособления, последовательность действий такие же, как и при работе с полипропиленовыми образцами.

Полипропиленовые, полиэтиленовые или ПВХ трубы в быту чаще именуют одним общим словом пластик, а принципы их соединения имеют много общего. Правильно паять трубы умеет не каждый, но научиться может каждый.
