Тайна фитингов: инженерные секреты

При изготовлении труб для водопровода, газопровода или отопления применяются различные виды нержавейки – стандартная, зеркальная, гофрированная. Объединить отдельные регистры в единую систему помогают соединительные элементы – фитинги.

Фитинг

Фитинги очень просты в использовании, и значительно облегчают работу с трубами

Для трубопроводов из нержавеющей стали детали для стыковки делаются из того же металла и простой или никелированной сантехнической латуни.

Виды фитингов и особенности применения

Изделия из нержавейки подразделяются на несколько видов:

  1. муфты соединяют два регистра одинакового диаметра;
  2. переходники ставятся на стыках труб разных диаметров;
  3. отводы выпускаются одно- и двухраструбные, гнутые, крутоизогнутые, они обеспечивают поворот линии на 45-90°;
  4. углы меняют движение рабочего потока трубопровода на 45, 90, 180°вбок, вверх или вниз
  5. тройники, крестовины устанавливаются в местах разветвлениях магистрали на две или три нитки;
  6. заглушки перекрывают тупиковые концы труб, ставятся во время ремонтных работ для временного перекрытия потока;
  7. фланцы используются для врезки запорной арматуры или подсоединения различных приборов при помощи шпилек, болтов;
  8. штуцеры осуществляют переход с трубы на гибкий шланг, подключают бытовую технику;
  9. запорная арматура – краны, задвижки, клапаны – применяются для регулировки (остановки или запуска) рабочего потока в трубопроводе.

Детали трубопроводов из нержавеющей стали выпускаются сварными и бесшовными, они отличаются стойкостью к агрессивным средам, не окисляются, не ржавеют, обладают высокими механическими, техническими и эксплуатационными свойствами, служат без замены и ремонта до 50 лет.

Особенности монтажа фитингов

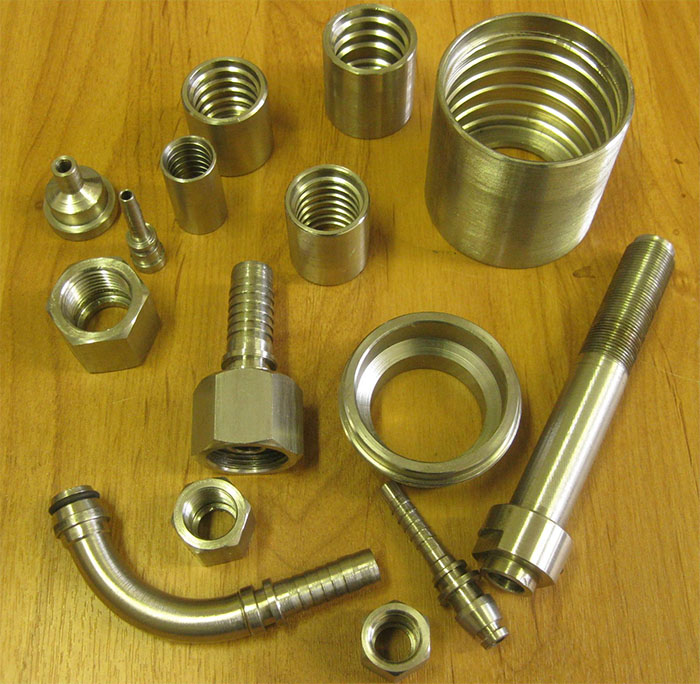

Фитинги

Навивочные РВД применяют при более тяжелых работах

По способу установки нержавеющие изделия делятся на три типа.

Резьбовые

Метод скручивания самый распространенный, он позволяет быстро собрать магистраль без применения специального оборудования, потребуется только газовый или разводной ключ и уплотнительная нить (льняное волокно с пропиткой, сантехническая лента, ФУМ). Резьбовые соединения можно использовать неоднократно, их ставят в местах возможного демонтажа участка магистрали, установки приборов и запорной арматуры, ремонта и обслуживания.

Устанавливать резьбовые фитинги из нержавеющей стали на трубопровод надо так, чтобы к ним был свободный доступ на случай протечки или замены при аварийной ситуации.

 Приварные

Соединение нержавейки на заводе производится по специальной технологии с применением сложного оборудования. В домашних условиях это невозможно, водопровод или система отопления соединяются фитингами, приваренными посредством ручной аргонной сварки.

Особенности сварки нержавеющей стали требуют присутствия защитного газа (аргона), который закрывает ванночку от воздействия кислорода и препятствует процессу окисления. Стыкующим элементом служит проволока из нержавейки, которая вкладывается в шов, расплавляется и прочно соединяет края деталей.

Качественный, герметичный шов дает контактная сварка нержавеющей стали полуавтоматическим аппаратом, в котором специальный механизм осуществляет непрерывную подачу проволоки.





Медный фитинг

Плотность материала помогает или мешает в работе, чем он тоньше, тем легче работать, если металл толстый, значит и пайка усложняется

Пресс — муфты

Это безрезьбовое соединение, монтажные элементы надеваются на гладкие концы труб системы и обжимаются специальным инструментом.

Они состоят из корпуса с наконечником, насадки и гайки, обладают большой прочностью и отличной герметизацией. К системе отопления, газо- или водоснабжения пресс — фитинги для нержавеющих труб подсоединяются с помощью пресс — клещей или пистолета.

Виды фитингов для декоративных конструкций и дымоходов

Полированная или зеркальная нержавейка применяется для изготовления элементов мебели, лестниц, каркасов, барных стоек и прочее.

Здесь тоже не обойтись без соединительной арматуры, для этих целей выпускаются следующие виды полированных фитингов:

  • крестовины для поручней, стоек;
  • заглушки для окончания поручней в виде шаров, цилиндров, наконечников;
  • муфты для соединения стоек;
  • тройники для монтажа различных каркасов;
  • детали из нержавейки для крепления лестниц, пристенных поручней;
  • фланцы, стеклодержатели и прочее.

Для монтажа дымоходов отопительных котлов используются тройники, муфты, подсоединяющие котел к зеркальной трубе дымохода и стыкующие отдельные элементы.

Гибкие трубы гофрированной нержавейки соединяют обжимными полированными муфтами, крепления к стенам или другим поверхностям осуществляют специальными кронштейнами из той же нержавейки.

При монтаже декоративных элементов из полированных труб используются фитинги под приварку, обжимные и резьбовые.

Нержавеющие трубы и фитинги из зеркальной или полированной стали просты в монтаже и уходе, имеют стойкую к повреждениям поверхность. Мелкие царапины или другие дефекты легко удаляются специальной полировочной пастой.

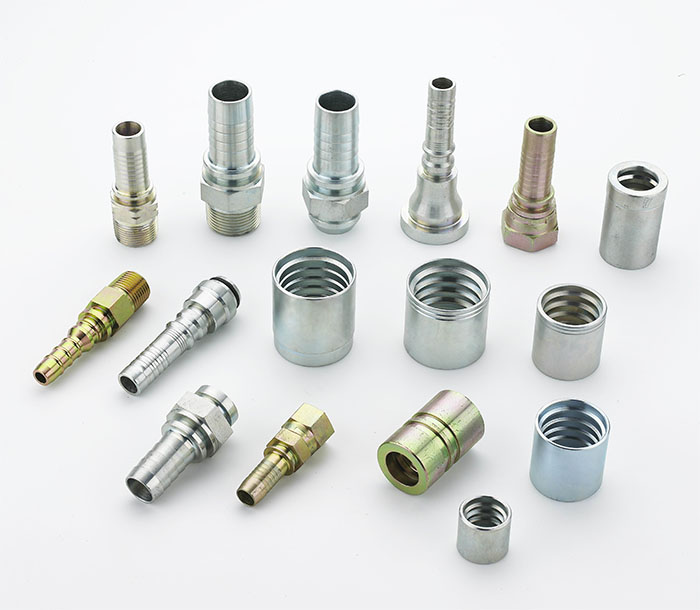

Металлические фитинги для труб

Металлические фитинги для труб

Преимущества соединительных элементов из нержавеющей стали

К плюсам деталей из нержавейки можно отнести следующие качества:

  • Невосприимчивость к коррозии, металл совершенно не подвержен ржавчине.
  • Устойчивость к перепадам температур, они одинаково хорошо работают как при низкой, так и при высокой температуре.
  • Прочность поверхности, фитинги из нержавеющей стали не боятся механических и химических повреждений, кислот, солей или щелочей.
  • Гигиеничность, структура металла не подвержена воздействию микроорганизмов, грибков и бактерий.
  • Экологичность, нержавейка не выделяет опасных для жизни человека вредных веществ.
  • Легкость и простота монтажа, с помощью фитингов можно смонтировать трубопровод любой сложности и конфигурации.
  • Устойчивость к гидроудару, при резком повышении давления в системе соединительные элементы не деформируются.
  • Долговечность, изделие из нержавейки прослужит не одно десятилетие.
  • Эстетичность, полированные или никелированные элементы имеют стильный и современный дизайн.

Универсальность фитингов для нержавейки позволяет применять их в любой промышленной отрасли – от пищевой до химической.
