Соединение труб при помощи латунных фитингов: пошаговое руководство

0 958

Чтоб не углубляться в сложные термины, скажем, что фитинг – это соединитель, который делает разводку любой систем и устанавливает их в определенном условии обитания. Изготавливать такие приспособления можно из меди, чугуна, бронзы, полипропилена и стали. Есть применение и других металлов, но чаще всего используют латунь, востребованный и применяемый металл.

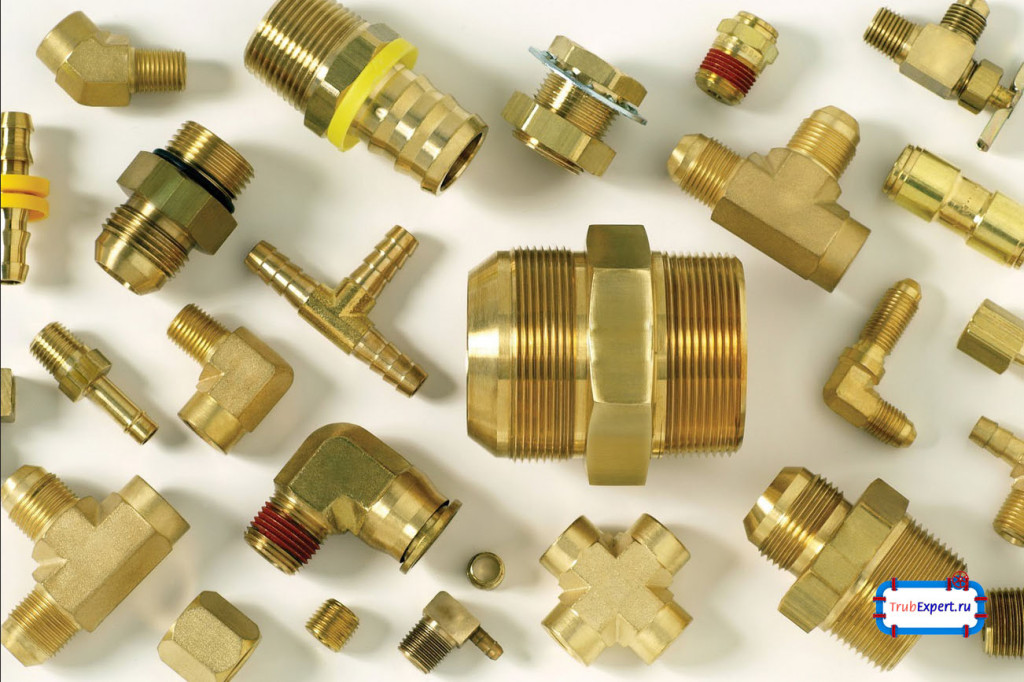

Латунные фитинги
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Латунные фитинги для различного соединения


Латунный фитинг с резьбой – покупаемый соединитель, ведь благодаря резьбе проводятся соединения деталей за минуты, а качество металла гарантирует строк службы на десятилетия.


Парадоксальная история латуни

Сам материал не парадоксален – простой сплав двух металлов – медь и цинк, где также присутствует легирующее вещество олово, никель, свинец или марганец. Что касается номенклатуры, то в ней заключается вся особенность, к примеру, Л-80 означает процент содержания меди.

Такой материал упоминался в исторических древнеримских записях начала 16 века, через 300 лет изделия из этого металла выдавали как золотые – так люди мошенничеством в то время зарабатывали себе на жизнь. Московский памятник для Минина и Пожарского длительный промежуток времени считался бронзовым. Вот такой парадокс, который связан с металлом.

  • Металл высокотехнологичный. Из него получается изделие отличного качества при горячем и холодном методе изготовления с определенным давлением. Размеры деталей не важны, так, как они качественные и с приятным золотистым оттенком.
  • Цена на латунные резьбовые фитинги ниже, чем медные, именно поэтому металл считают экономным и доступным в сантехнических целях. Также, сплав латуни прочнее медного, что делает его более выигрышным.

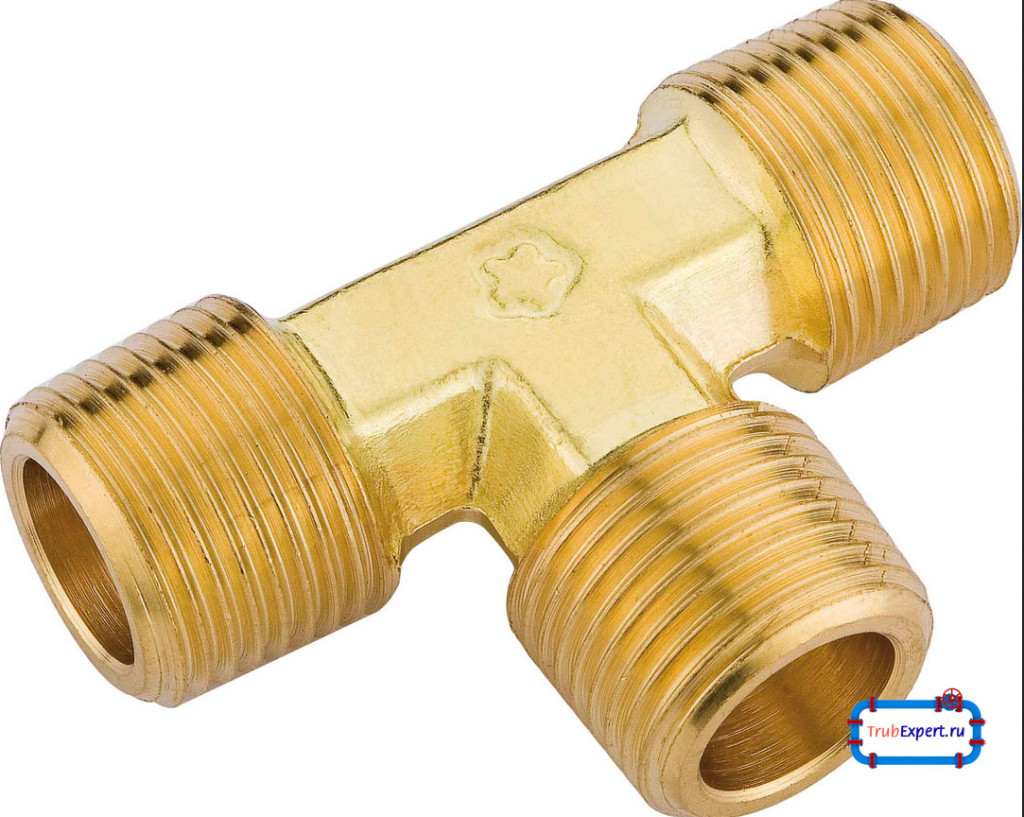

Соединение с тремя выходами
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Соединение с тремя резьбовыми выходами

  • Латунь не такая стойкая к коррозиям, как медь. Но это не проблема, ведь у производителей есть возможность компенсации этого недостатка, а помогает в этом никель и хром.
  • Тепловая и электропроводность латуни ниже за медь и хром.
  • Латунный фитинг не прочный по сравнению с нержавеющей сталью, не выдерживает сильное давление и высокие температуры, но этого не скажешь о цене, которая и компенсирует огромное количество недостатков.
  • Латунные резьбовые фитингилегко использовать в работе, их диаметр обеспечивает хорошее соединение труб из любого металла, их монтаж.
  • При покупке соединителя предлагают хромированные фитинги, но запомните, что латунь прочная и с хорошей репутацией, которую “не подмочишь”.
  • Еще один пункт в сторону положительных качеств – монтировать и демонтировать латунирование изделий легко и возможно и самостоятельно без помощи специалиста.

Совет: перед работой с соединителями приготовьте необходимые ключи, в том числе специальные плоские.


О видах латунных фитингов

Сложно представлять инженерные системы, где не используются фитинги. Они присутствуют:

  • В системах отопления;
  • В технологических целях;
  • Водопровод с современными ПВХ трубами и систему пайки, где переходники просто обязательное условие;
  • Латунный тройникнезаменим в системе канализационного снабжения;
  • Орошение полей, огородов и садов – в составе водопровода.

Фитинг нужен для того, чтоб изменить направление труб, присоединить к ним дополнительные ветки. Также сменить диаметр во время перехода, когда нужна другая резьба, геометрически перекрыть концевые ветки. Вариант для фитингов это использование латуни.

Характеристика латуни помогают в разных рабочих процессах, а ее составляющие дополняют. Все виды латуни бывают в примеси с другими металлами:

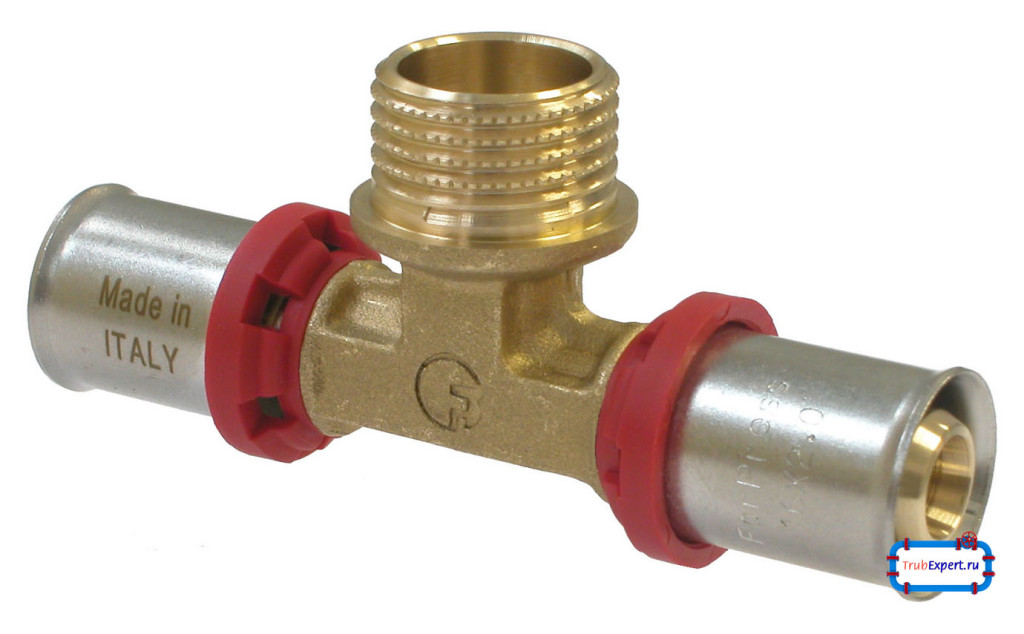

Тройник для труб
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Тройник для труб с зажимным соединением

  1. Олово способно увеличить свойство против коррозии к соленой воды, делает сплав прочным. Смесь олова и латуни называется морской.
  2. Благодаря марганцу и никелю изделия прочнее к сопротивлению коррозии.
  3. У кремния есть свойства для понижения прочности и твердости. Труба, изготовлена из смеси таких металлов лучше сварится и имеет антифрикционное свойство.
  4. Свинец и латунь – это автоматный сплав, который обрабатывают на станке-автомате, он самый распространенный.
  5. Хромированная латуньделает в работе металл пластичным, но прочным.

Совет: перед тем как начать работу, определитесь, какая смесь метала для изделия подходит, неправильный выбор сделает изделие менее прочным или неустойчивым к воздействию коррозии.

  • Отвод. Такое соединитель устанавливается там, где меняется направление трубопровода. У них бывает изогнутая форма под разным углом от 45 до120 градусов;
  • Тройник. Он является обыкновенной подводкой или отведением одной из веток к общему трубопроводу, соединяется при 90 градусах;
  • Крестообразный. В таком виде соединяются четыре трубы перпендикулярно друг другу;
  • Муфта с прямым соединением – совмещает трубы с одинаковым диаметром;
  • Муфта с переходным соединением – для труб разного диаметра;
  • Сгон. Такие муфты накручиваются резьбой на трубу и соединяются. Сгон американка – это разновидность фитингов, куда применяют накидную гайку при несложном монтаже;
  • Латунный штуцерявляется втулкой с наличием резьбы, где происходит стыковка специализированной емкости;
  • Футорка – короткая латунная труба, которая соединяется с фитингами с наружной или внутренней резьбой. Используют для разных видов и размеров резьбы.

Внимание! Латунные фитинги справляются с работой при температуре, которая не превышает 190 градусов и давлением, не выше 20 бар без наличия пара, 10 бар при наличии пара.

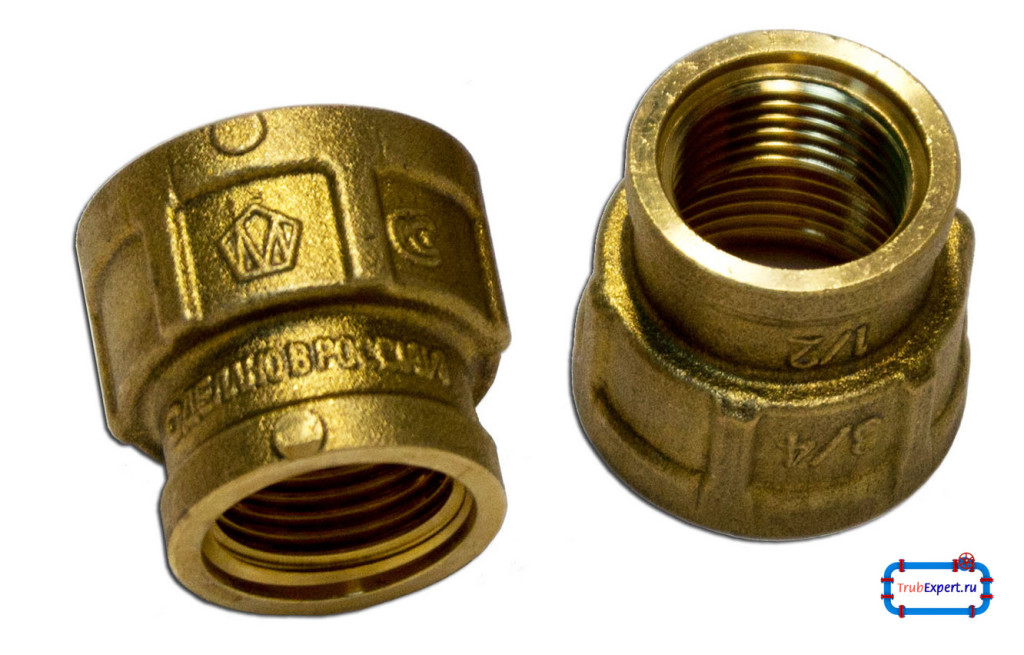

Резьбовое соединение
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Резьбовое, разъёмное соединение для лёгкого монтажа

Типы соединения

Производство латунных фитингов необходимо в нынешнее время, так, как с их помощью изготавливаются системы отопления и водопровода. Существуют такие виды систем:

  • Разъемная.
  • Неразъемная.

Первый вариант делают самостоятельно, он легче, а второй – сложный, поэтому чтоб с ним справится, пригласите специалиста. Для работы понадобятся фитинги, производство латунных изделий которых проводится с резьбой.

Соединения винтового или резьбового типа – аксакалы. Оба применяются в быту, в коммерческом и производственном предназначении с маленьким диаметром труб.

Правила при работе:

  • Резьбу в диаметре меряйте в доле дюйма – это полудюймовый, дюймовый и ¾ дюймовый. Нарезка трубы осуществляется по ГОСТу и с угловым профилем, которые дает деталям плотно соединиться;
  • Перед покупкой ознакомьтесь с аббревиатурой: НН с внешней резьбой, ВВ – с внутренней, ВН – с переходной конструкцией;
  • Используйте комбинированные фитинги, которые подходят под металл и пластик;
  • Герметизируйте соединения специальным средством, которое не дает трубе протекать;
  • Популярны разъемные соединители, с которыми монтировать и демонтировать трубы проще простого.

Неразъемное соединение

У данного материала характер прикладной. Он существует в таких типах соединении:

ПОСМОТРЕТЬ ВИДЕО

Изделия из латуни с хромированными или никелевыми покрытиями популярны и востребованы, так, как материал служит десятки лет, и никакой фактор не влияет на это. Статья направлена на то, чтоб понятней донести читателю про металл латунь, его виды, характеристики, положительные и отрицательные свойства, сферу применения. Надеемся, статья стала для вас полезной и помогла решить поставленную задачу без проблем.
