Пошаговая инструкция по пайке пластиковых труб при помощи различных приборов: 3 секрета процесса

0 830

Для замены старой или монтажа новой разводки водопровода или системы отопления, подключения новой бытовой техники независимо от того, бойлер это или парокапельный нагреватель, лучше использовать трубы из пластика. Преимущества и критерии выбора таких труб – тема для отдельного разговора. Здесь же рассмотрена пайка (сварка) пластиковых труб своими руками. Процесс этот несложен, хотя инструкция по пайке пластиковых труб должна быть строго соблюдена.

Пайка пластиковых труб
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Пайка полипропиленовых труб достаточно проста для самостоятельного выполнения

Если есть все составляющие (пластиковая труба для пайки, требуемые фитинги, инструмент для пайки труб ПВХ), то можно самостоятельно произвести разводку труб по всему помещению. А спустя час после последнего соединения трубопровод уже готов работать.

Так как цена на пайку пластиковых труб (средняя) превышает 4 $ за 1 стык, а стоимость монтажа одной точки превышает 20 $, самостоятельное выполнение этих работ позволит сэкономить большую сумму.

Пайка экопластиковых труб подразумевает использование муфтовой (раструбной) сварки, при которой соединение происходит не встык, а с помощью фитинга – муфты. Труба помещается в муфту и с ней спаивается.


Инструменты и фурнитура для пайки пластиковых труб

Не следует рассчитывать на подручные средства, так как для достижения высокого качества выполняемых соединений пайка металлопластиковых труб требует применения специальных инструментов. Вам понадобится:

  1. прибор для пайки пластиковых труб;
  2. насадки;
  3. трубные ножницы (резак для пластиковых труб);
  4. фаскосниматель;
  5. измерительная рулетка;
  6. шейвер;
  7. строительный уровень.

Насадки

Насадки для пайки
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Комплект оборудования для пайки

Приобрести вышеперечисленное можно в магазинах строительных инструментов, лучше не очень дёшево. Качественный паяльник для пайки труб будет работать длительное время, не портя тефлонового слоя насадок или нагревательного элемента. Насадки продаются в наборе с паяльником и специальной подставкой, ведь преимущественно работа проходит не на весу.

Технические параметры паяльников следующие:

  • Мощность. Более мощные устройства рассчитаны на сваривание большего диаметра. Для систем индивидуального отопления, в которых диаметр не превышает 50 мм достаточно мощности 600-800 Вт.
  • Размер насадок, которые идут в комплекте с паяльником. Послужат ориентиром при выборе подходящей модели. Обязательно тефлоновое покрытие для лёгкого снятия нагретых элементов. Насадки должны иметь высокую механическую прочность, высокую теплопроводность, не менять размера при нагревании. Состоят из двух частей – гильзы для наружного разогрева и штуцера для внутреннего.
  • Терморегулятор. От точности его калибровки зависит качество шва. Лучше выбрать электронный регулятор температуры на терморезисторах с плавной установкой. Капиллярные и биметаллические терморегуляторы имеют слишком большое расхождение между установленной и фактической температурой.

Выбирая аппарат для пайки труб учесть их диаметр и удостовериться в наличии насадок необходимого размера. Обратить внимание на мощность устройства и тип терморегулятора. Для монтажа водопровода или отопления подойдет паяльник средней ценовой категории.

Цена паяльника для пайки труб (средняя) составляет 50 $.


Сварочный аппарат — лучший прибор

Труборез режет без деформации. Заменять пилой или ножовкой не рекомендуется, так как наличие заусениц повредит качеству соединения.

Трубные ножницы

Шейвер удаляет армирующий слой алюминия, расположенного близко к поверхности под тонким слоем пластика, что обеспечивает прочное соединение частей трубопровода.

До начала проведения работ составляется план разводки для определения отдельно собираемых участков, позже соединяемых в одно целое. Цель плана – минимизация числа свариваний «на весу».

Комплектующие для монтажа
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Насадки и переходники для трубопровода

Технология пайки: инструкция по правильному соединению

Предварительно понадобится инструкция по эксплуатации паяльника для пластиковых труб, с которой нужно внимательно ознакомиться. В ней перечислены требования пожарной и техники безопасности, описаны технические характеристики паяльника, техкарта пайки, подготовка, порядок работы и технология сварки пластиковых труб.

Техника безопасности при работе с трубами малого и большого диаметра

Паяльник должен эксплуатироваться при положительной температуре воздуха в условиях защиты от атмосферных осадков. Надо убедиться в исправности аппарата, шнура питания и вилки до включения в розетку.

Проветривайте место проведения работ.

Эксплуатацию устройства прекратить при нечёткой работе выключателей, при дымлении, запахе горелой изоляции и поломке, трещинах в корпусе, рукояти, повреждении крепления насадок.

Не допускать попадание капель, брызг, грязи.

Прикосновение шнура питания к горячим предметами недопустимо.

Предварительные приготовления: не забудьте про фитинги

Перед пайкой помещение проветрить, очистить от пыли, сыпучих составов в зоне выполнения работ. Предусмотреть принудительную вентиляцию.

Вымерять и нарезать трубу на отрезки требуемой длины. Конец срезают ровно, под прямым углом, с помощью резака. В конце трубы нужно фаскоснимателем сделать фаску, чтобы облегчить присоединение к муфте. Перед началом пайки конец трубы и внутреннюю сторону муфты очищают от грязи смоченными техническим спиртом или бензином бумагой или салфеткой.

Разогрев паяльника или пистолета: особенности оборудования

Аппарат для пайки пластиковых труб ставится на подставку-держатель. Температура пайки пластиковых труб – 260 °C. Этого достаточно, чтобы произошла спайка пластиковых труб и не повредилось покрытие насадок.

Перед разогревом паяльника рекомендуется ознакомиться с информацией, предоставленной изготовителями труб и фитинга, а также скорректировать температуру нагрева. Кроме того, желательно контролировать температуру штуцеров и гильз поверхностным электрическим термометром. Также тщательно удалить остатки пластика со сменных насадок паяльника. Важно не испортить покрытие из тефлона. При этом запрещено пользоваться предметами из металла, наждачной бумагой, пастой с абразивными материалами.

Нагревательный элемент готов к работе через 10 мин после достижения необходимой температуры.

Паяльник с насадками

Паяльник с насадками
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Комплект в чемоданчике для монтажа

Нагревание специальным аппаратом, утюгом с определенной температурой

Для нагрева деталей требуется насадить муфту и трубу на надёжно закреплённые насадки на указанное производителем время. Оно зависит от размера деталей. При перегреве материал утратит прочность и деформируется. В итоге, как и при недостаточном нагреве, спайка получится некачественной, что приведёт к утечкам.

Площадь нагрева тоже важна.

При насаживании частей трубопровода на насадки потребуется усилие. Насадка имеет конусообразную форму под углом 5°, и лишь в середине радиус рабочей поверхности равен радиусу трубопровода. Трубу вводят в гильзу до упора, но давить нельзя. При сильном сдавливании образуется утолщение, которое снизит её проводимость. Лучше измерить глубину насадки и от края трубы отмерить равное расстояние. Так можно наглядно проконтролировать правильность своих манипуляций. Со временем момент упора ощутим руками.

Глубина спайки водопроводных и отопительный магистралей

Соединение деталей. После разогрева муфта с трубой рывком снимаются и без поворота до конца сдвигаются и фиксируются на время, указанное в техкарте. Если период между съёмом и спайкой превысит времени соединения, указанное в техкарте, то температура соединяемых поверхностей окажется ниже достаточной для создания прочного соединения.\

Прокручивание деталей на насадках ведёт к деформации материала и ослаблению спаянного шва.

Оказывать нагрузку на спаянное соединение можно только после истечения расчётного времени остывания, указанного производителем.

Ошибки: таблица для пайки

Наиболее распространёнными ошибками при спаивании являются:

  • неверное время нагревания: недостаточный нагрев ведёт к неполному соединению частей, а перегрев – к образованию разного по толщине шва низкой прочности;
  • прогрев фитинга не на полную глубину ведёт к появлению ослабленного места в соединении;
  • превышение глубины введения трубы в муфту ведёт к загибанию торца с образованием наплыва, сужающего проход и препятствующего движению воды;
  • неверный расчёт глубины сварки ведёт к затруднению монтажа;
  • загрязнённая поверхность пайки ведёт к некачественному соединению частей трубопровода.

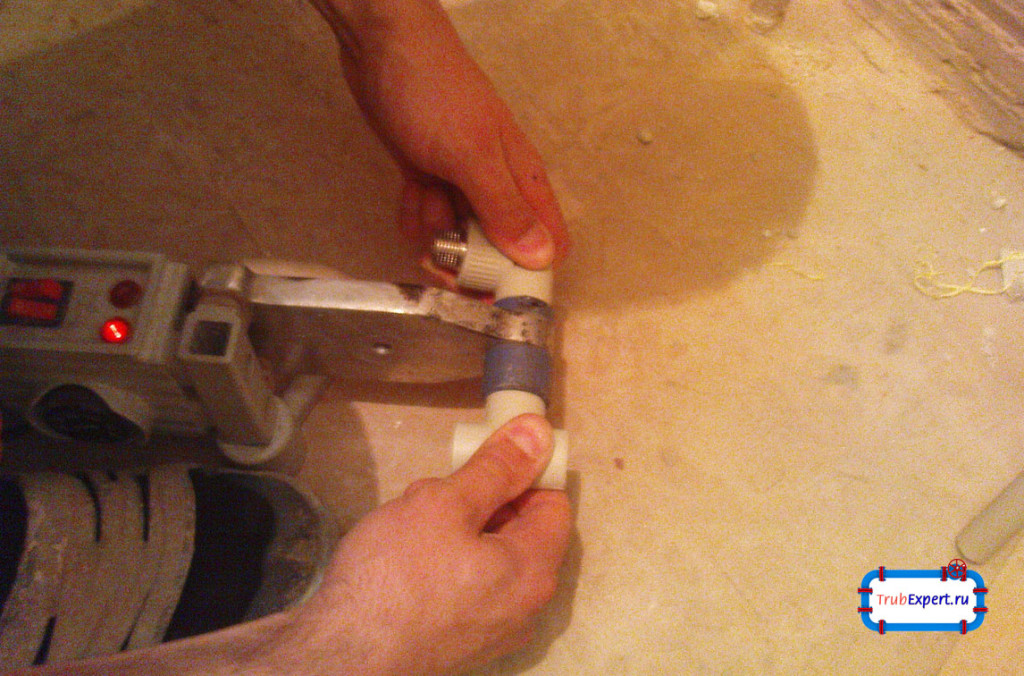

Работа аппарата
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Пример работы паяльника

Технологическая карта-таблица пайки пластиковых труб.

Диаметр, мм Пояс сварки, мм Время нагрева, с Время соединения, с Время охлаждения, мин
16,0 13,0 5 4 2
20,0 14,0 6
25,0 16,0 7
32,0 18,0 8 6 4
40,0 20,0 12
50,0 23,0 18
63,0 26,0 24 8 6
75,0 28,0 30 10 8
90,0 30,0 40 11
110,0 33,0 50 12

Монтаж своими руками

Последний этап установки трубопровода – соединение заранее подготовленных частей в единый замкнутый контур согласно составленному предварительно плану.

Тут снова понадобится инструмент для пайки труб, подключённый к электросети через удлинитель для манёвренности.

Сперва проводится установка межэтажного стояка. За ним монтируется отводной трубопровод.

Когда спаивание пластиковых элементов завершено, а краны установлены, конструкция окончательно прикрепляется к стенам и к полу помещения. Для этого используют неподвижные кронштейны, располагаемые в 5 см от места пайки, с шагом, предотвращающим деформацию трубопровода.

Нагрев деталей

Проводится монтаж трубопровода по помещению собранными на предыдущем этапе элементами с поворотами и фитингами. Оставить стоит только межстенные переходы и места подключения к вводам водо- или теплоснабжения для пайки на месте.

Трубопровод крепится при помощи хомутов. Помните, что при разводке отопления пластиковые элементы прямо к котлу не подсоединяются. Для этого используют переходные металлические фитинги длиной не менее 0,5 м, которая и подключается к котлу.

Спаянное соединение, в отличие от резьбового, контроля не требует, что допускает прокладку спаянного трубопровода внутри пола и стен с проверкой на целостность и надёжность.

Воду можно запускать спустя 1 ч после того, как пайка металлопластиковых труб была закончена.

ПОСМОТРЕТЬ ВИДЕО

Необходимо следовать правилам техники безопасности во время производства монтажа. Нужно помнить, что работа с большой температурой, нагрев, пайка требуют обязательного использования защитных перчаток и очков.

Пайка пластиковых труб не требует специальной подготовки и знаний, что делает данный материал незаменимыми при монтаже инженерных коммуникаций. Пайка пластиковых труб — процесс тонкий и требует определенного навыка!
