Технические характеристики Крана Маевского

0 148

Кран Маевского нужен для того, чтобы избавиться от воздушных пробок. Чем же страшна завоздушенность системы? Скопившиеся пузырьки воздуха – причина снижения температуры в помещении (уменьшение теплоотдачи от радиаторов) и преждевременной поломки насосов. Ускоряется коррозионный износ трубопровода. Поэтому накануне включения отопления рекомендуется спускать воздух, для чего и устанавливается специальное устройство на радиаторы. Нередко можно встретить кран Маевского для полотенцесушителя.

Технические характеристики Крана Маевского
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Как работает данный прибор?

Принцип работы воздухоотводчика устроен таким образом, что для его использования не приходится сливать воду или демонтировать радиатор.

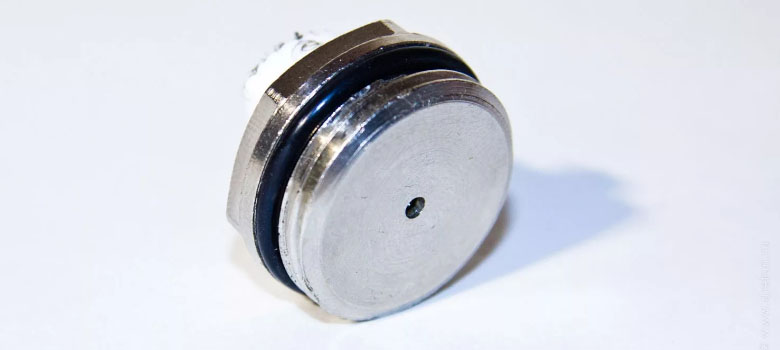

Кран Маевского (в официальных документах именуется игольчатым воздушным клапаном) – цилиндр, обычно располагающийся в верхней части отопительного устройства (радиатор), внутри которого установлен клапан Маевского. В роли управляющего звена выступает конический винт.

Технические характеристики Крана Маевского
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Спустя столетие с момента изобретения принцип работы клапана Маевского ничуть не изменился.

Кран Маевского работает по следующему принципу:

  • Если в отопительных трубах скопился воздух, откручивают винт. При этом открывается специальное отверстие, выполненное в корпусе, а, значит, кран открыт. Через это отверстие и стравливают накопившийся воздух.
  • На следующем этапе происходит закрытие устройства Маевского (закручивается конический винт).

Совет: «Кран закрывается только после того, когда теплоноситель начинает вытекать из отверстия».

Чтобы правильно пользоваться краном Маевского в системах с естественной циркуляцией теплоносителя, рекомендуется соблюдать следующие правила:

  • Запастись тряпкой и подставить под воздухоотводчик тазик или ведро, в которое будет стекать вода (теплоноситель). Отодвинуть в сторону предметы, которые могут промокнуть.
  • Прекратить откручивать винт в тот момент, когда послышится шипение, что означает начало стравливания воздуха (достаточно сделать один или два оборота). Последующие обороты не принесут никакой пользы, поскольку воздух быстрее выходить не станут. Кроме того, запрещено полностью выкручивать такой винт – его можно потом просто не вкрутить на место (препятствует повышенное давление в теплосети).
  • Сигнал к полному закрытию клапана Маевского – тот момент, когда из воздухоотводчика вытекает вода.

Совет: «Иногда, удаление воздуха не решает проблему уменьшенной теплоотдачи от отопительных приборов. В этом случае, необходима их промывка (демонтаж и последующая установка)».

Казалось бы, схема достаточно проста, но если на объекте стоит циркуляционный насос, то его необходимо отключить за 15 минут до начала процесса, иначе немного воздуха может остаться в трубах.

Технические характеристики Крана Маевского
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Кран Маевского. Устройство различных моделей

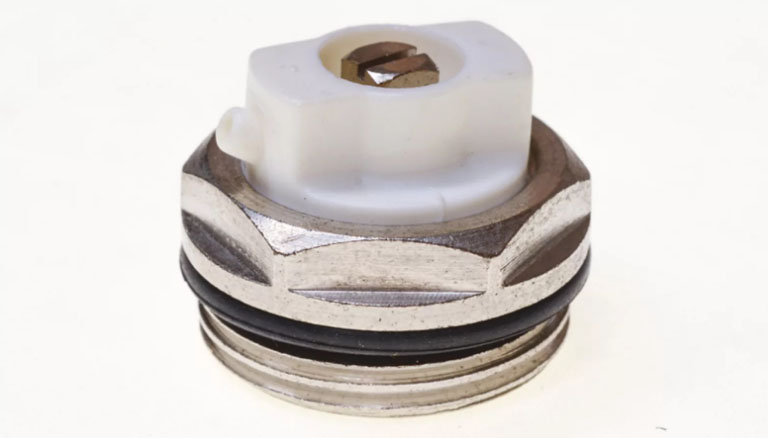

Классическая конструкция крана Маевского может включать в себя такие элементы:

  • Латунный корпус со стандартным диаметром наружной резьбы (дюйм, ¾ или ½).
  • Конусообразный винт (его еще называют игольчатым), изготовленный из стали или латуни.

Совет: «Чтобы его открутить может понадобиться четырехгранный ключ для крана Маевского или отвертка (шлицевая)».

  • Вращающаяся крышка-колпачок, в которой выполнено сливное отверстие. Она хороша тем, что можно направить поток воды вниз. Впрочем, она предусмотрена не во всех модификациях. Чаще всего отверстие для слива располагается непосредственно на корпусе.
  • Резиновое или силиконовое уплотнительное кольцо (защита от протекания).

Хотя латунь – приоритетный материал, встречаются бронзовые краны и изделия из нержавейки, срок эксплуатации которых значительно снижен (резьба покрывается ржавчиной через 3…5 лет).

Кран Маевского для чугунных радиаторов считается самым безопасным, поскольку здесь установлен специальный отсекающий клапан. Переборка автоматически закрывается в тот момент, когда пользователь выкручивает заглушки.

Технические характеристики крана Маевского:

  1. долговечность – 30 лет службы;
  2. максимальная температура воды или другого неагрессивного теплоносителя – 110...130 °С;
  3. давление в системе не должно превышать 0,6…1,0 МПа;
  4. стандартная резьба;
  5. вес около 20г.

Различают следующие виды кранов Маевского:

  • ручной и автоматический воздухоотводчик;
  • устройство, в котором предусмотрен предохранительный клапан.

Совет: «Нелишним будет поставить уголок с краном Маевского для полотенцесушителя».

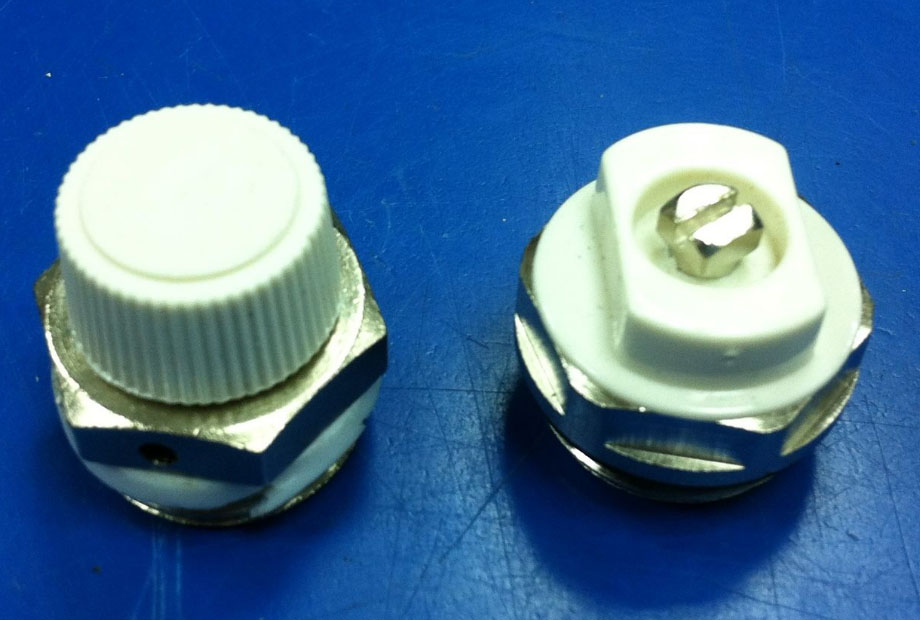

Ручная модификация

Это простейшее устройство крана Маевского, выполненное в виде калибровочного болта конической формы. Здесь достаточно провернуть болт, чтобы открылось сливное отверстие (вращение выполняется по часовой стрелке).

Конструкция подобного устройства – корпус, стальной клапан и пластиковый кожух. Но, различные модификации могут отличаться движущимся кожухом или специальным отверстием, расположенным на одной из граней гайки клапана.

Подобные краники Маевского обладают следующими недостатками:

  • постоянный контроль;
  • вытекающий теплоноситель.

Технические характеристики Крана Маевского
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Автоматические модели

Автоматический кран Маевского – металлический цилиндр с отверстием, располагающимся в его верхней части. Внутри же установлен не только игольчатый клапан, но и специальный датчик, работа которого напоминает действие поплавка. Последний соединен с клапаном штоком и пружиной.

Как же работает автоматический воздухоотводчик?

Принцип его действия можно сравнить с работой сливного бачка. Снижение уровня жидкости (определенная отметка) во внутренней полости свидетельствует о том, что в системе накопился воздух. В результате поплавок автоматически опускается, а клапан – открывается. Как только воздух вышел, поплавок возвращается в исходное положение, что приводит к герметичному закрытию калиброванного клапана. Преимущество подобного способа – теплоноситель не просачивается наружу.

Совет: «Автоматические воздухоотводчики рекомендуется применять в тех случаях, когда наблюдается постоянное завоздушивание отопительного трубопровода».

К его недостаткам относится чувствительность к качеству воды – забитое отверстие становится причиной ненужного срабатывания приспособления.

Для чего используется предохранительный клапан?

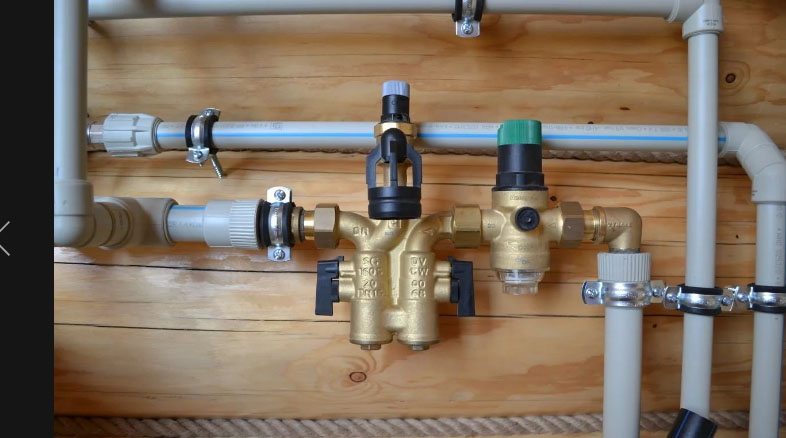

Подобные краны приходится периодически осматривать. Чтобы свести к минимуму возможные неудобства планового ухода, используются специальные отсекающие клапана. Этот переходной элемент монтируется в трубопровод, а уже в него вкручивается воздухоотводчик. Он хорош тем, что позволяет демонтировать и устанавливать воздухоотводчик, не перекрывая подачу воды.

В случае гидроудара, он автоматически открывается, выпуская воду из отопительного контура. А, значит, элементы теплосети защищены от поломок.

Выбор подходящего устройства

Выбор конкретной модели зависит от особенностей существующей теплосети.

Универсальными считаются ручные модели. Они монтируются в магистралях, если пользователь сумеет самостоятельно спустить воздух.

Технические характеристики Крана Маевского
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Автоматические модели являются менее надежными, поскольку часто забиваются. Обычно они устанавливаются в труднодоступных местах (к примеру, тесная ниша).

В индивидуальных системах можно опираться на свой вкус, но для централизованного отопления, советуют выбирать краны с предохранителем.

Если говорить о ценовой политике, то средняя цена на автоматический кран Маевского – 250 рублей, тогда как ручная модификация стоит около тридцати.

Выбор места и порядок установки

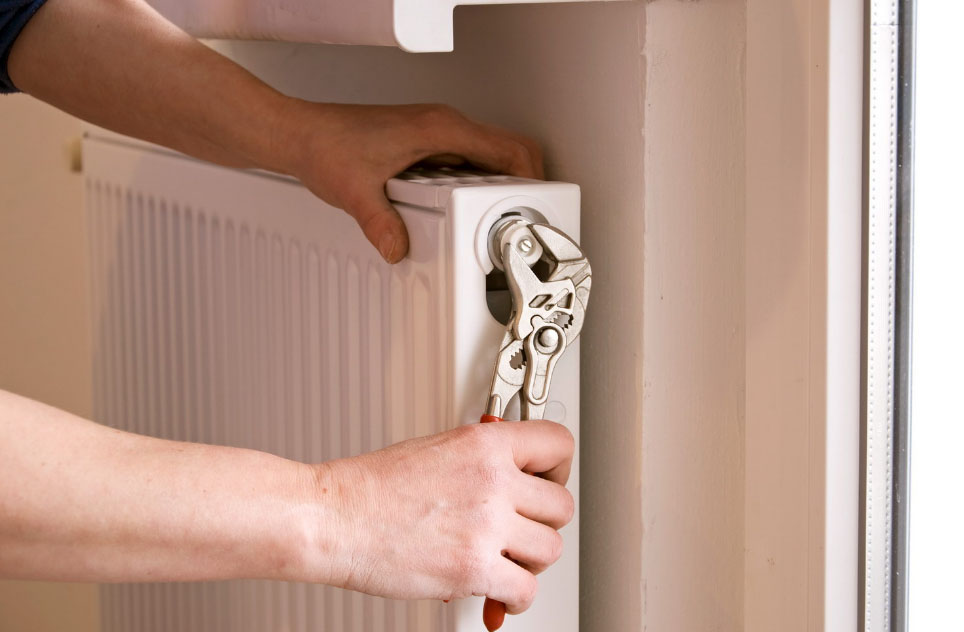

Чтобы установить подобное оборудование, потребуется вкрутить подходящую модель в пробку обогревателя (сторона подачи). При монтаже рекомендуют использовать специальную прокладку (резина, силикон). Следует помнить, что на кране нарезана правая резьба, а на пробке – левая. Поэтому во время монтажа пробку придерживают ключом (разводной), чтобы не ослабить ее резьбу.

Совет: «Если направить сливное отверстие вниз, то собирать воду станет удобнее».

Монтаж оборудования выполняется в верхней точке теплосети. При этом принимают во внимание особенности схемы отопления. Так, для горизонтальной системы характерна установка воздухоотводчиков на каждом отопительном приборе.

Как же установить кран Маевского на полотенцесушитель? Все зависит от способа подключения. Так, при нижнем подключении – достаточно вкрутить прибор в специальное отверстие. А, при боковом подключении его придется доработать – установить подходящий тройник на подающую подводку таким образом, чтобы сливное отверстие воздухоотводчика было повернуто к стене.
