Что надо знать, выбирая диаметр трубы для отопления: 5 секретов теплоснабженца

Автономная система отопления частного дома представляет собой сложную структуру, состоящую из трубопроводов и множества приборов. Чтобы создать такую систему, которая будет обогревать дом, не выбрасывая на ветер лишние деньги в процессе эксплуатации (да и на стадии монтажа), все элементы системы должны быть оптимизированными, правильно подобранными и, соответствовали потребностям дома в тепле и друг другу.

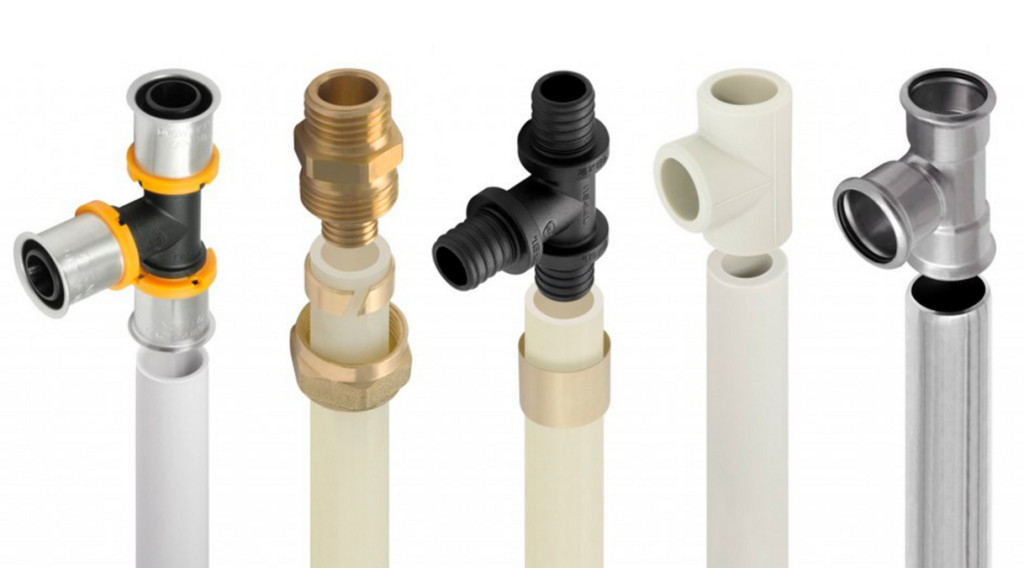

Трубы

Диаметр трубы стоит подбирать при совокупности многих условий

Для правильного расчета диаметра труб принимаются во внимание общие теплопотери в помещении в максимально холодный зимний период. Исходя из этого, вычисляется

На диаметр трубопроводов также влияют:

  1. Тип разводки (одно- или двухтрубная)
  2. Способ циркуляции (принудительная, самотечная)

Котел

Если местность, где предполагается устанавливать котел, обеспечивается газом, то котел для отопления в частном доме однозначно выбирается газовый, как наиболее экономичный. Расчет мощности котла выполняется в соотношении 1КВт. час на 10кв. метров площади при высоте потолков 3 метра.

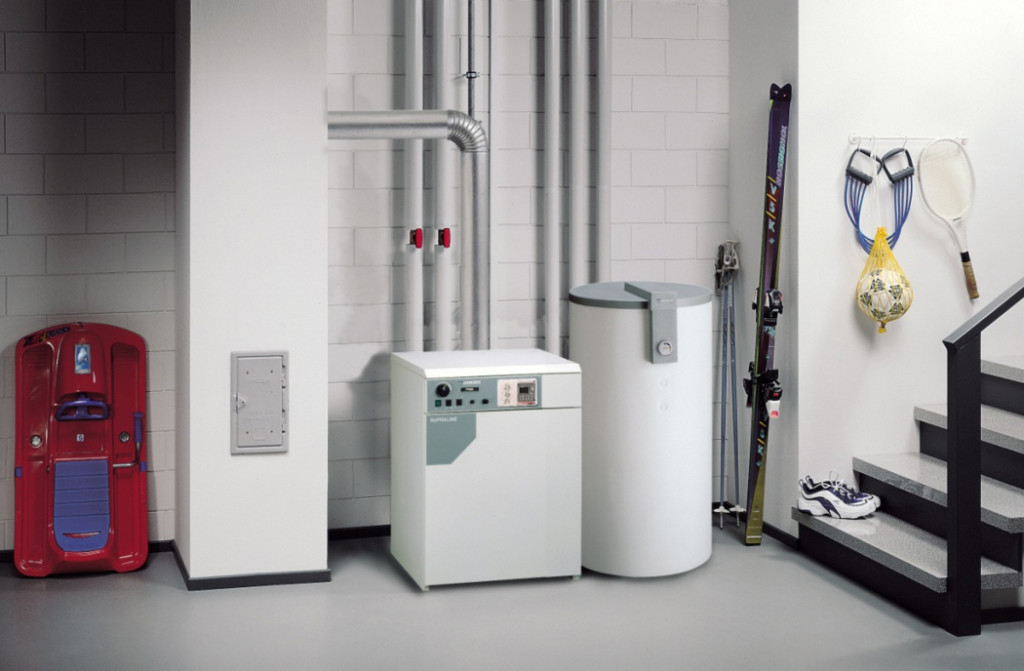

Котел отопления

Котел отопления непосредственный элемент для расчета диаметра трубопровода

На выбор мощности котла также влияют:

  • Качество топлива (расчет выполнялся на использование газа);
  • Теплопотери, допускаемые, если котел расположен на некотором расстоянии от дома. При этом теплоизоляция трубопроводов не удовлетворительная;
  • Слабая теплоизоляция стен.
  • Использование горячей воды в бытовых условиях. Двух контурный котел, выбираемый для подачи горячей воды, должен быть более мощный;
  • Следует учитывать и тот факт, что зимой давление в газопроводах неизменно падает.

Все вышеупомянутые факторы заставляют использовать оборудование мощностью в полтора-два раза большей, чем требуется для автономного отопления дома.

Подача воды к котлу: естественное двухтрубное отопление в ленинградке

Самотечная подача воды в котел осуществима при централизованном водоснабжении местности. Но если застройщик получает воду от колодца индивидуально, для подачи и круговорота воды нужен циркуляционный насос для отопления.

В отопительной системе применяется циркуляционный насос, оптимизирующий скорость теплоносителя, и обеспечивающий возврат остывшей жидкости в котел. Насос попутно решает проблему воздушных пробок, которые попросту смываются постоянно текущим теплоносителем. Для отопительной системы частного дома рекомендуется выбирать саморегулирующийся насос с мокрым ротором, который в процессе эксплуатации контактирует с теплоносителем. Этот насос работает бесшумно, способен сам подстроиться под изменение работы котла, он экономичен и долговечен. Его мощности и КПД достаточно для коттеджа.

Манометры позволяют контролировать давление.

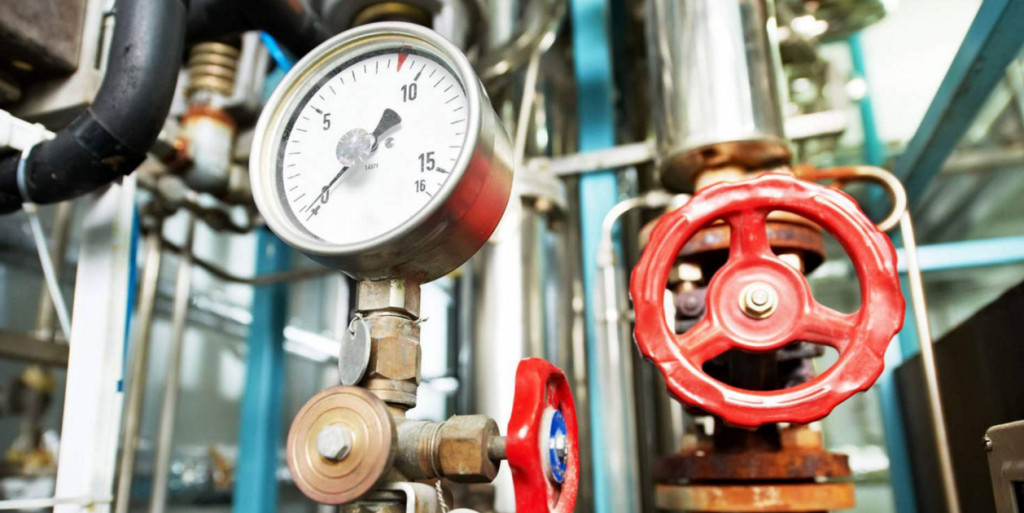

манометр в системе отопления

Контроль давления в системе отопления обязателен, так как в любой момент может произойти сбой и надо реально понимать рабочее давление

Оптимальным для домашней системы отопления должно быть давление в полтора-два атм. Скачок давления до 3-х атм. Способен разорвать котел, трубопроводы или радиаторы. И чтобы избежать резкого превышения давления в системе отопления вследствие повышения напора воды, на выходе из котла устанавливается расширительный бак.

Теплопровод в многоквартирном доме: как выбрать трубы по наружному и внутреннему диаметру гильзы для радиатора

В системе обогрева дома не последнее значение имеет правильный выбор трубы, по которым течет теплоноситель. От диаметра зависит

  • Пропускная способность трубопровода,
  • количество воды, находящееся в отопительном контуре в единицу времени, и соответственно, теплоотдача;
  • давление воды в контуре.

Рассмотрим, как рассчитать правильный диаметр труб для системы обогрева с принудительной циркулированием, наиболее приемлемым для для отопления в частном доме. Выбирая трубы для отопительного контура, следует учитывать один фактор: медные и пластиковые трубы маркируются по внешнему диаметру, а в технических характеристиках стальных и металлопластиковых изделий — прописывается внутреннее сечение. Этот фактор имеет значение при расчетах диаметров и монтаже трубопроводов. Диаметр трубы для отопления загородного дома выбрать не сложно, если есть под рукой хороший теплотехник.

Диаметр труб отопления

Диаметр труб отопления важен при монтаже и расчете системы


Если подбираются трубы для подключения собственного дома к централизованной тепломагистрали, то диаметр труб для отопления берется такой, же, как в квартирах многоэтажных домов.





Но совсем иначе рассчитывается диаметр трубы для отопления частного дома. Важно помнить, что не на всем протяжении теплопровода следует выбирать для отопления
трубы одного размера. На определенных участках, пор мере из разветвления, их сечение изменяется.

Формула расчета диаметра труб для отопления частного дома

Расчет выполняется по формуле

Формула расчета диаметра трубы для отопления

Формула расчета диаметра трубы для отопления

D —диаметр трубы, в миллиметрах
∆t° — разница температур (между подаваемой водой и возвращаемой обратно в котел), указано в градусах Цельсия(Со);
Q —количество тепловой энергии, нужной для обогрева помещения в киловаттах, и рассчитанное нами ранее;
V — скорость теплоносителя в м/с — выбирается из определенного диапазона.

Опираясь на эту формулу, для простоты вычислений созданы данные, позволяющие рассчитать диаметр трубы.

На списке данных, (внизу) указаны величины для труб из полипропилена, потому что именно эти изделия все чаще используются для устройства отопительного контура. По ней вы определите диаметр, необходимый для заданной системы обогрева. Розовым цветом выделена оптимальная скорость перемещения воды — носителя тепла. Но если вы планируете устанавливать стальные, или металлопластиковые трубы, то работать будут другие расчеты.

Рассмотрим, как перемещается теплоноситель в контуре с принудительной циркуляцией. Она совершается посредством насоса, коллектора и носителя тепловой энергии. Если установить трубы с меньшим диаметром, то интенсивность движения горячей воды будет выше, она быстрее будет совершать оборот по трубопроводу и возвращаться в котлоагрегат. Соответственно, более широкий трубопровод замедлит движение теплоносителя.

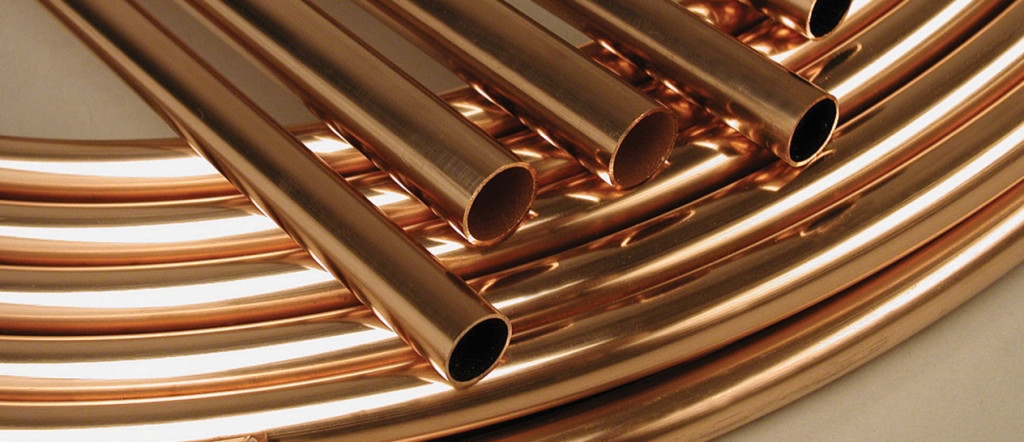

Тонкая медная труба

Тонкая труба сделана для более быстрой циркуляции жидкости теплоносителя

Секреты монтажа стояка отопления: использование полипропиленовых труб 25 мм

Отопительный контур монтируется трубопроводом с меньшим диаметром по самым банальным причинам:

  • Чем тоньше трубы, тем ниже цена;
  • При открытом монтаже они не так бросаются в глаза, а при закрытом требуют меньшей глубины в штробах.
  • Чем меньше диаметр труб для отопления, тем меньше теплоносителя находится в системе. Это ведет к экономии топлива.

Температура теплоносителя в системе отопления зависит также и от скорости движения теплоносителя по трубопроводу.

Как производится расчет согласно установленному котлу: разводка зависит от многих факторов

Сначала определяем, какая труба требуется на отрезке от котла до первого расхождения в доме. Допустим, количество тепла равняется 38 кВт. По разделу, соответствующему этому показателю, переходим на клеточки, окрашенные розовым оттенком и смотрим какие диаметры труб для отопления частного дома соответствуют этим зонам. Определяем, что это трубы 40 и 50 мм. Выбираем меньшее, то есть 40 мм. Диаметр трубы для системы отопления подбирается настоящим специалистом в этом деле.

Далее следует разветвление трубопровода в доме. Например, на два этажа. На нижнем этаже поглощение тепла выше, Предположим, что 20 кВт поглощаются первым этажом, и 18 переносятся на второй этаж. По таблице определяем, что данной теплоотдаче соответствует размер сечения 32 мм.

На каждом этаже трубопровод снова делится на две ветки. Получаем, по 10кВт на первом этаже и 9 — на втором. Из таблицы видим, что данным параметрам соответствует труба 25 мм. На каждом этаже по два крыла. Снова значение тепла делится на два и в результате получается  5 и 4,5 кВт. Далее следует разделение трубопровода на комнаты, и потребление тепла доходит до 5 кВт. Диаметр снижается до 20 мм. Но как показывает практический опыт, переходить на «двадцатку» имеет смысл только при потреблении тепла до 3кВт. Обратка выполняется в таком же порядке.

Рассчитывается количество секций радиатора отопления исходя из площади комнаты, где устанавливаются радиаторы, и опираясь на паспортные данные самих радиаторов, в которых прописана мощность секций.

В заключение следует сказать о том, что отопление дачного дома не работает круглосуточно и регулярно. Его включают лишь тогда, когда в доме находятся люди. И в зимний период есть опасность обмерзания отопительного контура, разрыва труб и радиаторов. Чтобы этого не произошло, в котел заливают незамерзающую жидкость для отопления, которая, смешиваясь с водой, понижает температуру ее замерзания, изнутри предохраняет стальные узлы отопительной системы от коррозии. Кстати, полипропиленовые трубы способны несколько расширяться, что предохраняет их от разрывов вследствие обмерзания, поэтому при организации отопления предпочтение отдается именно данному типу трубопроводов. Диаметр трубы для отопления должен отвечать всем требованиям системы в общем.
