Прокладка коммуникаций с помощью буровых установок: 6 преимуществ процесса

Развитие строительных технологий предоставляет выбор способов монтажа и прокладки труб для обустройства коммуникаций. Современные устройства позволяют быстро и экономично решить поставленные задачи. Бестраншейная прокладка труб выполняется на необходимые расстояния под землей, без вскрытия наружного слоя грунта.

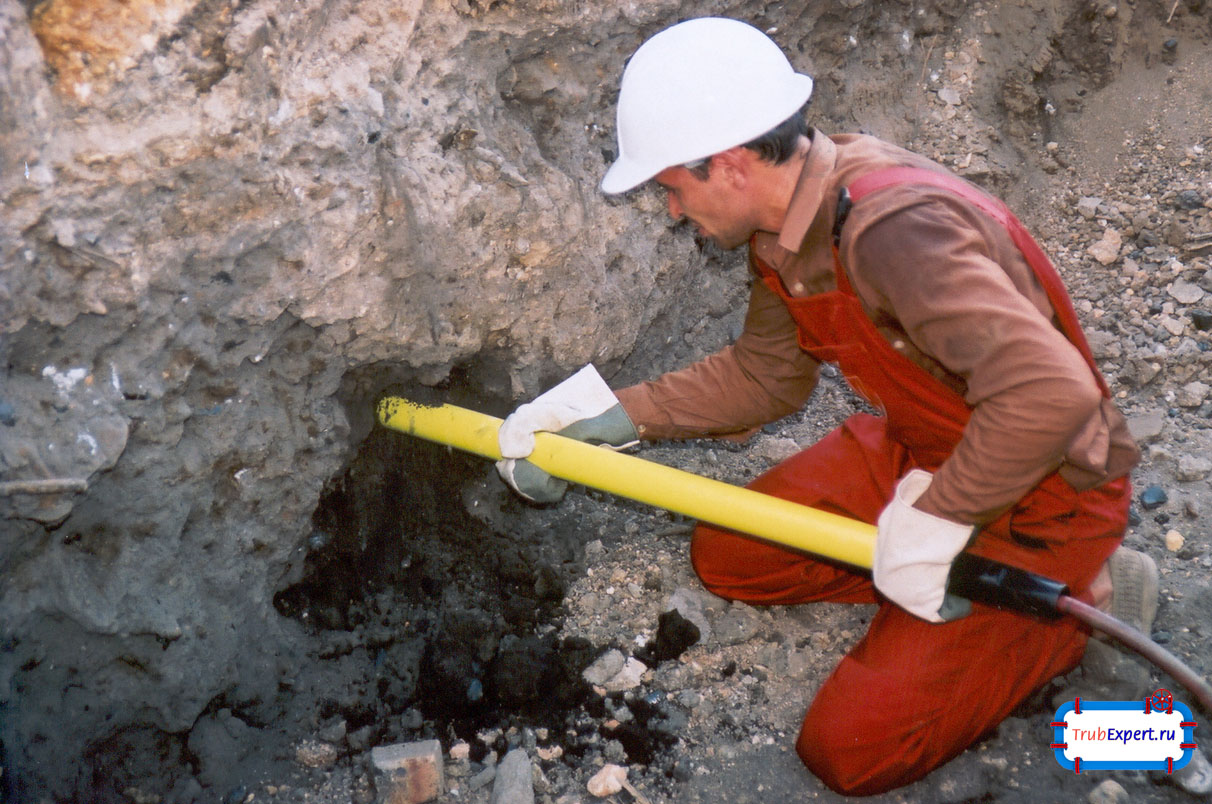

Рабочий начинает прокладку

Бестраншейная прокладка коммуникаций

Применение метода отличается рентабельностью в случае необходимости создания нового трубопровода, на основе поврежденной, или функционирующей с нарушениями старой системы.

Преимущества использования метода прокладки труб без траншеи

В условиях города открытая прокладка невозможна по причине наличия транспортных развязок, движение по которым в ходе работ будет парализовано, требуя перенесения маршрутов. Высокая стоимость и побочные затраты на устранения нарушений дорожного покрытия, газонов, согласование с различными организациями, делают «открытый» метод не выгодным и трудоемким.

Бестраншейная прокладка коммуникаций выступит финансово выгодным способом выполнить работы под различными площадками, дорогами и строениями.

Укладка трубопровода бестраншейным методом обладает массой преимуществ:

  • сокращение затрат времени;
  • экономичность, снижение финансовых затрат;
  • не требуется проведение наружных земляных работ;
  • уменьшение количества персонала;
  • проведение работ на протяжении года, даже в зимний период;
  • повышение безопасности рабочих.

Варианты бестраншейной установки коммуникаций

Участок работ небольшой площади позволяет отказаться от использования специальной техники и габаритного оборудования. Прокладка труб под дорогой потребует подготовки котлованов и цилиндра подходящего диаметра, к которому прикрепляется штанга для наращивания. Грунт выбирается ручным способом. Бестраншейный способ установки коммуникаций на большие расстояния, свыше нескольких десятков метров возможен при условии использования специальных установок и машин.

Прокладка труб под землей без траншеи выполняется на основе нескольких методов:
Схема продавливания грунта

Схематичный пример производимой операции

  1. санация (релайнинг);
  2. прокол;
  3. горизонтальное бурение;
  4. продавливание.

Установка меньшего диаметра внутри старой конструкции: секретная технология гнб

Бестраншейная замена труб при помощи санации представляет замену старых систем коммуникаций на новые полимерные материалы. Гладкая поверхность стенок препятствует скорому зарастанию, обеспечивая оптимальную проходимость. Прокладка водопровода способом установки трубы меньшего диаметра внутри старой стальной конструкции потребует вскрытия в двух местах. В области вскрытия надежно фиксируется лебедка.





На протяжении всей трубы устанавливается трос, который закрепляется на лебедке. Изначально потребуется протянуть специальный ерш, очищающий стенки от загрязнений и отложений. С помощью троса внутри конструкции выполняется протяжка труб из полиэтилена и методом сварки устанавливаются фланцы. После монтажа запорной арматуры прокладка трубопровода считается завершенной и готова к эксплуатации.

Безнапорные водопроводы позволяют выполнить протяжку из одной точки вскрытия. Устанавливаемая труба собирается непосредственно во время монтажа из модульных элементов. Соединение деталей и укладка трубопровода происходит при помощи пайки, или резьбы. Важно выполнить прочное и надежное сочленение во избежание нарушений в работе коммуникаций.

Прокладка большего размера вместо старой системы:  прокладка вчшг диаметром 300

Механизм монтажа труб большего диаметра трудоемкий и сложен, поэтому потребует использования гидравлического калибратора. Важно установить специальный насос для подачи масла. Технология подразумевает полную замену старых конструкций, не изменяя местонахождение магистралей. Экономичность способа достигается на основании отсутствия согласования, или составления новых проектов.

Бестраншейная прокладка трубопроводов данного метода производится в несколько этапов. По всей длине конструкции, требующей замены, протягивается трос. Калибратор устанавливается в начале трубы и под воздействием высокого давления разрушает старую магистраль, вдавливая в грунт. Насос сбрасывает уровень давления, возвращая калибратор в прежнее состояние. Прокладка коммуникаций происходит благодаря перетаскиванию устройства лебедкой к следующему участку, проводя за собой новую магистраль. Буровые установки с легкостью прокладывают путь для водопровода.

Способ прокола ударно-импульсным пневматическим пробойником согласно СНИП

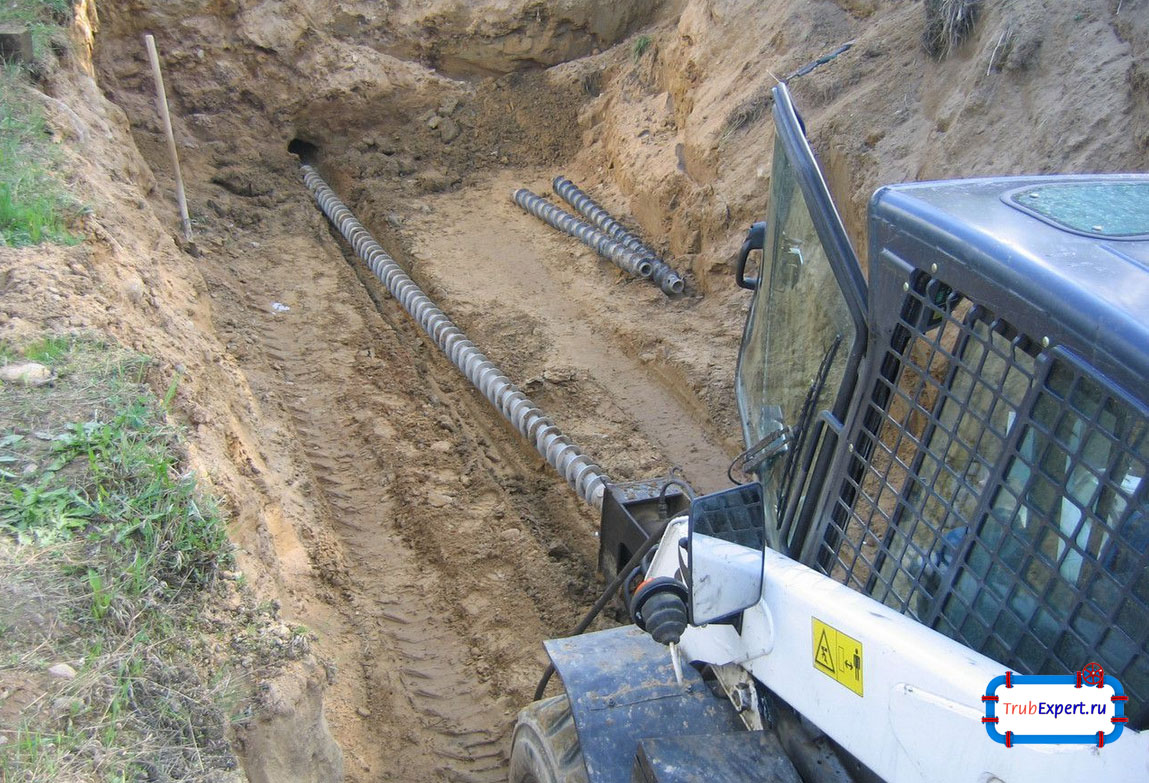

Работа специальной техники

Выполнение прокола при помощи специальной техники

Метод прокола производится с использованием специализированного пневматического оборудования. Бестраншейная прокладка данного вида очень схожа по принципу действия с отбойным молотком. Ударник приводится в движение под воздействием нагнетания горячего воздуха. Корпус последовательно вбивается в грунт. Обеспечить ровное вхождение элементов поможет наводящая рама. Важно выбрать правильное направление на начальном этапе запуске установки.

Прокладка труб водоснабжения может выполняться при помощи управляемых устройств ударно-импульсных пробойников. Технические особенности агрегатов потребуют учитывать невысокую производительность и ограниченный размер моделей. Рекомендуется использовать управляемые устройства для выполнения пилотного прокола, применяя в дальнейшем оборудование большего калибра. Бестраншейная прокладка труб — это очень удобно.

Прокладывание трубопровода методом направленного горизонтального бурения: нужна технологическая карта и правильный состав бурового раствора

Горизонтальное бурение — финансово затратный вариант бестраншейной прокладки, требующий использования специального оборудования. Процесс горизонтально-направленного бурения включает прокладку и расширение скважины, монтаж коммуникационных труб. Достоинством способа выступает:

  • возможность проведения коммуникаций в труднодоступных местах;
  • работы в скальной почве;
  • скорость прохождения в мягком грунте может достигать 20 метров в час;
  • длина прокладки достигает нескольких километров;
  • допустимый показатель диаметра трубы 140 см.

Буровые установки работают в горизонтальном направлении, создавая полость для новой магистрали. Скальный грунт задерживает бурение и потребует использования специального раствора, выступающего смазкой для охлаждения и прохождения колонки. Работа буровой установки невозможна в условиях наличия грунтовых вод, поэтому важно провести предварительный анализ почвы.

Подземная прокладка труб способом продавливания для канализации: а можно ли сделать своими руками

Бестраншейная прокладка водопровода способом продавливания труб из котлована. После установки стальной детали выполняется вдавливание в грунт. Почва устраняется из внутренней полости конструкции шнеком, или сжатым воздухом. Выполнить мощное надавливание можно при использовании специальных гидравлических домкратов. Потребуется надежная опора для удержания установки.


В случае отсутствия агрегата применяется виброударный механизм для проталкивания модульных элементов трубы систематическими рывками в сочетании с работой домкрата. Преимуществом метода выступает возможность монтажа труб большого диаметра в правильном направлении без отклонений. Прокладка труб без траншеи позволит произвести необходимые работы, не нарушая наружное покрытие, и сэкономит финансовые затраты. Бестраншейная прокладка труб пользуется популярностью у городских властей.
