Всё что вы хотели знать о трубах из жаропрочной стали и их окраске: 3 нюанса материала

В данной статье представлена информация о жаропрочных трубах. Рассмотрены их разновидности согласно материалам изготовления и методам производства, сфера применения и требования действующих ГОСТ к жаропрочному металлопрокату.

Жаропрочная труба

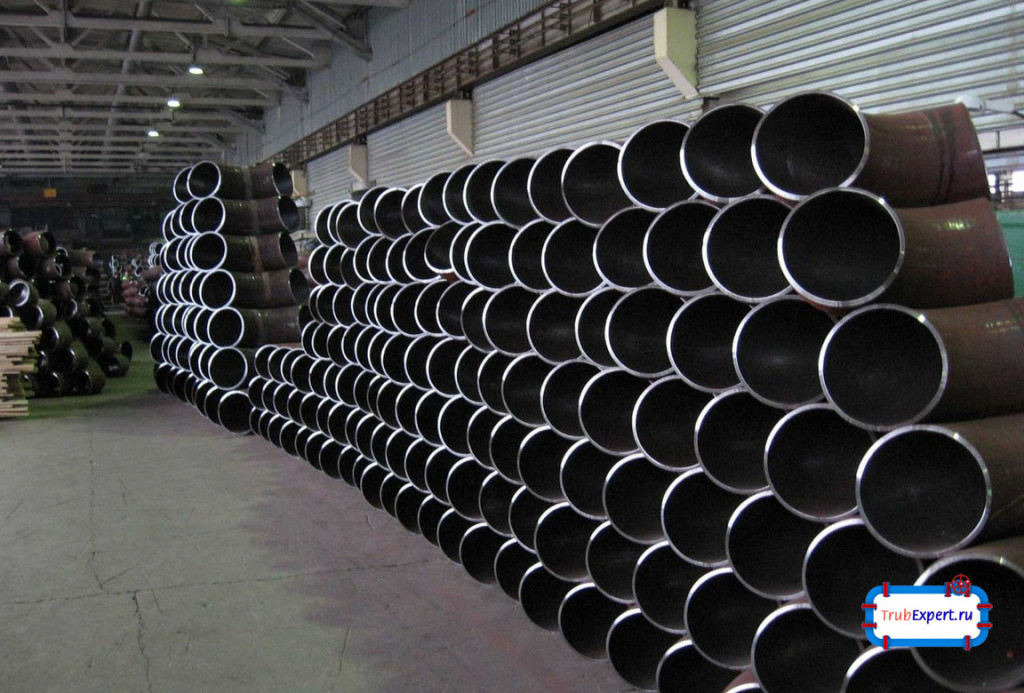

Жаропрочные трубы на складе

Виды жаропрочных труб

Трубы из жаропрочной стали — класс металлических изделий, предназначенных для эксплуатации в условиях повышенных температур. Такие конструкции используются в быту и промышленности с целью монтажа вентиляционных каналов, отводящих продукты сгорания в атмосферу.

Жаростойкая труба изготавливается из специальных марок стали, устойчивых к термическим воздействиям — они способы выдержать высокие температуры (до +1200 градусов) без потери механической прочности и деформаций.

Жаропрочная сталь представляет собой сплав с повышенным содержанием хрома, никеля либо титана. Термическая устойчивость металла непосредственно зависит от количества добавленных в его состав примесей.

При изготовлении труб для бытовой эксплуатации используется термостойкая нержавеющая сталь, обладающая хроминикелевым составом. Устойчивость металла к коррозии достигается за счет высокого содержания никеля — от 15 до 25%, за термостойкость отвечает хром (содержание в сплаве от 7 до 10%).

Нержавеющая жаростойкая сталь относится к аустенитной группе. Марки стали — ЭП17, ЭП695Р, ЭИ283. Температурный диапазон использования — до 600 градусов. Жаропрочная нержавейка не окисляется при высокой влажности воздуха — трубы подлежат эксплуатации в системах отвода горячего пара. Для эксплуатации в промышленных условиях при температурах до 1000 градусов применяются трубы из легированной титаном стали 23н18.

Использованию в системах отопления, по которым циркулирует горячая вода, подлежит пластиковая термостойкая труба. Изделия из молекулярно сшитого полиэтилена способны выдерживать постоянную температуру в +90 градусов. Для эксплуатации при повышенных температурах применяются армированные пластиковые конструкции, стекловолоконный слой в которых предотвращает расширение материала при нагреве.

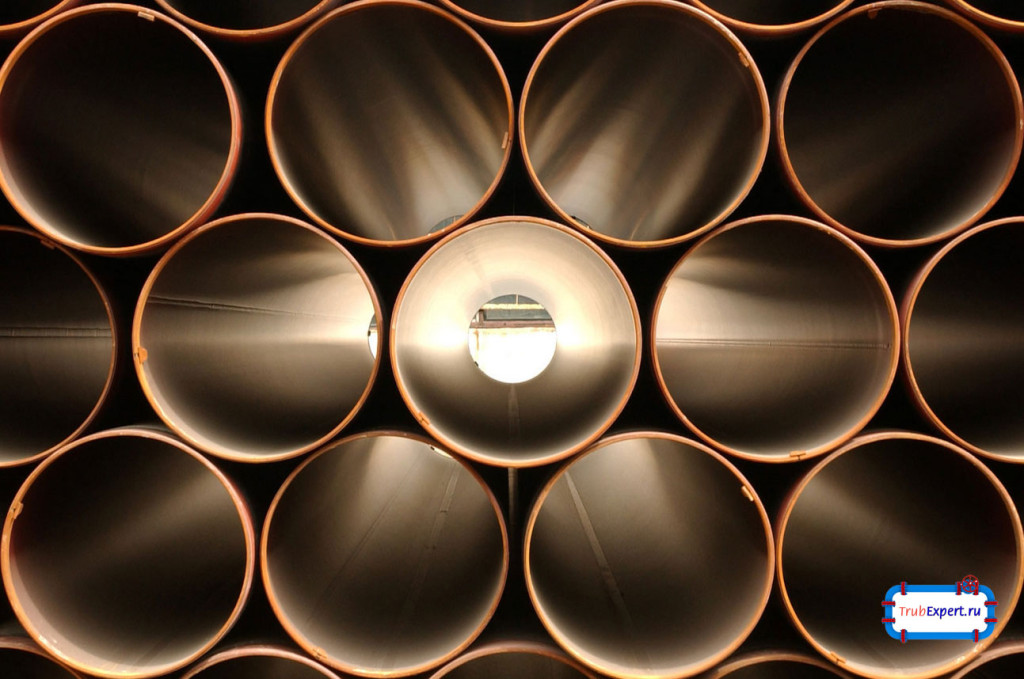

Виды труб

Соединительное колено с изгибом

Типы труб по методу производства: 20×23н18, ду 800

Жаропрочные трубы по технологии производства классифицируются на:
  • Сварные;
  • Бесшовные;
  • Литые;
  • Гофрированные.

Сварные конструкции изготавливаются из листового металла, который после раскатки разрезается на две продольные заготовки. Полосам придается требуемая форма в гидравлическом прессе, после чего они соединяются посредством электродуговой сварки.





Стыковка может выполнятся прямым либо спиралеобразным швом. В последнем случае линия соединения огибает весь профиль изделия. В плане механической прочности спиралешовные конструкции превосходят прямошовные аналоги — они имеют дополнительную устойчивость к образованию продольных трещин.

Бесшовная термостойкая труба изготавливается посредством прокатки металлической заготовки на станке, формирующем отверстие в центральной части слитка. Раскатка ведется двумя способами — при нагреве стали до температуры эластичности (горячекатанная технология) либо при естественной температуре металла (холоднокатанный метод). Бесшовные изделия применяются для транспортировки горячих потоков с повышенным давлением. Они востребованы в химической промышленности, нефтеперерабатывающей отрасли и машиностроении. Жаропрочная труба монтируется на участках повышенного температурного режима.

Литой трубопрокат изготавливается при заливке расплавленным металлом формирующей конструкции. Выделяют два метода производства — центробежное литье (расплав подается и оседает на стенках цилиндрической формы, вращающейся со скоростью до 4000 об/мин) и литье под давлением (металл нагнетается в опалубку с центральным стрежнем, формирующим полое отверстие трубы). Прочность и устойчивость к деформациям литых изделий превосходит характеристики сварных и бесшовных аналогов.

Жаростойкая гофрированная труба изготавливается по сварному методу, однако листовые заготовки перед соединением пропускаются через пресс-станок, в котором ленте придается требуемая изогнутая форма и характерные неровности. Такие изделия отличаются эластичностью, что позволяет прокладывать длинные изогнутые каналы из одного отреза трубы, но ввиду низкой толщины стенок, гофры имеют ограниченную механическую прочность.

Предназначение изделий из жаропрочной нержавеющей стали: соединение универсальным герметиком

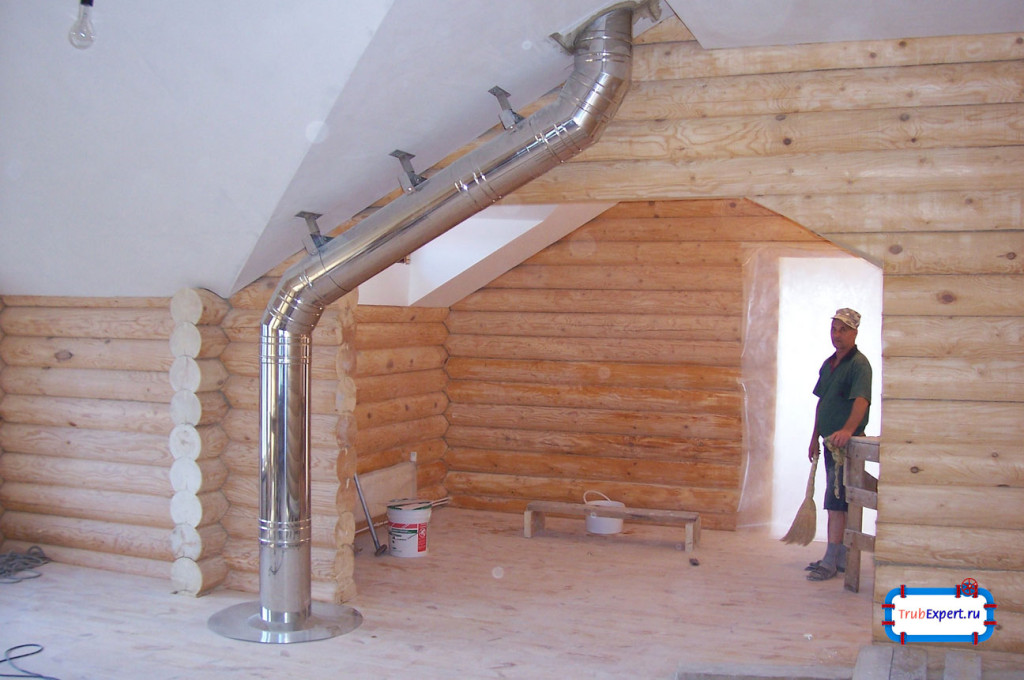

Жаропрочная труба для дымохода

Печной жаропрочный дымоход

Жаропрочные трубы востребованы как в быту, так и в разнообразных сферах промышленности. Термостойкие изделия используются в следующих целях:

  1. Для обустройства магистральных трубопроводов, транспортирующих жидкие и газообразные материалы;
  2. Для циркуляции жидкости и отвода продуктов сгорания в котельных станциях;
  3. Для монтажа дымоходов частных домов и промышленных предприятий;
  4. В машиностроительной сфере как элементы нагревательных печей и котлоагрегатов (жаровая труба камеры сгорания);
  5. В нефтедобывающей промышленности как компрессорные, проводящие и крекинговые (транспортирующие горячие нефтепродукты под давлением до 10 мПа) трубы;

Также выделяют трубы химической промышленности, предназначенные для отвода паров с повышенным содержанием агрессивных веществ. Такие изделия отличаются наличием в составе стали молибдена, за счет которого достигается устойчивость металла к соединениям, включающим хлор и серу. В химически неблагоприятной среде жаропрочная труба нержавейка теряет в термостойкости — верхняя отметка допустимого температурного диапазона опускается до 350-400 0С (за исключением изделий из стали 23Н18, способных выдерживать 1000 градусов).

Требования к жаростойкой продукции для котлов, печей, дымохода, вентиляции: ГОСТ, термогазовое воздействие, внутрипластовое горение

Требования к сортаменту и качеству изготовления жаростойких труб приведены в следующих нормативных актах:

  • ГОСТ №5632-72 — требования к сталям, использующимся для изготовления изделий;
  • ГОСТ №10498-82 — требования к бесшовному прокату;
  • ГОСТ №11068-81 — требования к сварному прокату;
  • ГОСТ №8944 — требования к литому прокату.

Приобретая жаропрочные изделия отдавайте предпочтения товарам, сертифицированным согласно вышеуказанным ГОСТ и сопровождающимся сертификатами соответствия государственному стандарту. Обращайте внимание на отсутствие деформаций и микротрещин на поверхности металла и неровностей на внутренних стенках проката.

Если вам нужна жаростойкая труба для дымохода, выбирайте изделия из аустенитной нержавейки с толщиной стенок 0.5-1 мм. Низкая толщина стенок обеспечит быстрый прогрев дымохода, что лишит вас проблем с образованием конденсата, который возникает при контакте горячего дыма со стенками температурой до 65 градусов.


Для окрашивания дымохода потребуется специальная огнеупорная краска по металлу, которая не выделяет токсичных испарений при нагреве — такие составы выдерживают температуру до 900 градусов. Средний расход материала составляет 150-250 гр. на м2поверхности. Рекомендованные производители — «Хим Файр», «Термобарьер», «Декотерм». Жаростойкая краска по металлу обойдется вам в 300-500 руб/литр. Жаропрочная сталь нашла применение во всех отраслях.
