Когда происходит монтаж водопровода, внимание инженеров и строителей приковано к технологии укладки и выбору материалов. Достойной альтернативой изделиям из стали является труба ВЧШГ. Основа для нее – это чугун. Материал вовсе не ограничивает область применения таких труб только для канализации. Наоборот, некоторые особенности производственного процесса позволяют создать изделие, востребованное в строительстве жилых, общественных и узкоспециализированных объектов.

Труба ВЧШГ
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Устройство трубы говорит о его прочном строении


Что скрывает аббревиатура?

Расшифровка ВЧШГ даст описание материала, из которого производят трубы – это высокопрочный чугун с шаровидным графитом. В отличие от коммуникаций из стали такие трубопроводы не боятся коррозии, обходятся дешевле и несложны в монтаже. Эти характеристики только открывают список положительных качеств, которыми обладают трубы из высокопрочного чугуна. За счет чего это достигается?


Секрет соединения углерода и железа, или как рождаются чугун и сталь от производителей: цена отвечает за качество

Металлургия не ограничивается производством стали и чугуна, но эти продукты нашли распространение в быту. Для получения обоих сплавов нужны два основных компонента: железо и углерод. Их соединения с  добавлением легирующих компонентов дают на выходе тот или иной материал.

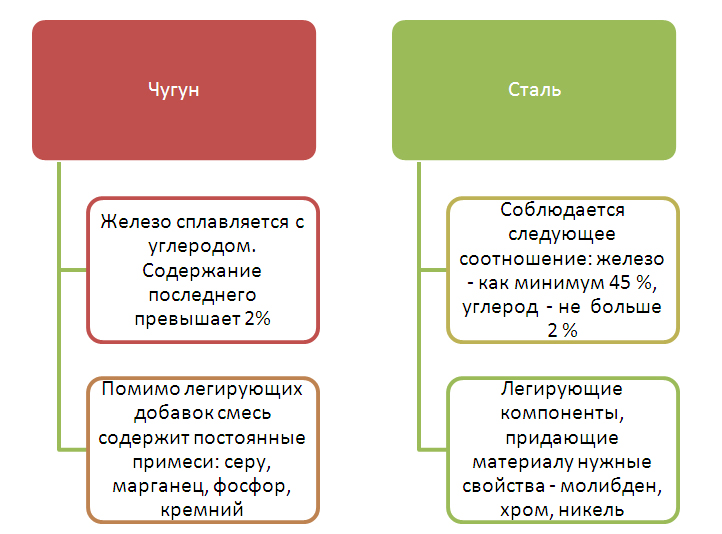

Схема 1. Составные компоненты чугуна и стали
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Схема 1. Составные компоненты чугуна и стали

Графит – это одно из состояний углерода. Когда он в правильном состоянии соединяется с железом, то получается прочный и твердый материал. Серый чугун, в котором частицы углерода принимают плоскую форму, мягкий и пластичный. В процессе кристаллизации образуется шаровидный графит, с ним чугун и становится высокопрочным.


Характеристика труб ВЧШГ в футляре: вес, размеры и прочее

  • устойчивость к коррозии,
  • прочность на разрыв,
  • стойкость к деформациям и повреждениям,
  • пластичность,
  • низкую себестоимость.

Описание труб ВЧШГ невозможно без упоминания об области их применения. Они востребованы при создании:

  1. наружных тепловых сетей, где t воды достигает 150 ° C;
  2. трубопроводов для химической и нефтеперерабатывающей промышленности;
  3. сетей водоснабжения;
  4. безнапорной и напорной канализации;
  5. пожарных трубопроводов.

пожарный трубопровод
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Область использования труб безгранична

Этот список не окончательный и постоянно дополняется.

Стандарты производства по ГОСТу с сертификатом: диаметры 100, 200, 150, 300, 400

Водопроводные трубы ВЧШГ стали одними их самых практичных изделий из высокопрочного чугуна. Чтобы они отвечали поставленным задачам, существует стандарт для их производства. ГОСТ – это система норм, правил и характеристик для различной продукции. Нормативный документ разработали и для чугунных труб. Тут важно понимать, что в каждой из отраслей действуют определенные требования.

Так размеры труб ВЧШГ соответствуют ГОСТ 9583-75. Он разделяет продукцию на 3 вида: А, Б и ЛА. Производитель, который желает соблюдать стандарты, сталкивается со сложностью: ГОСТ разработан для отливки изделий из чугуна иной марки (графитовые включения в нем находятся в виде пластин). Из нормативных документов, относящихся к проектированию и монтажу коммуникаций из труб ВЧШГ, можно назвать ТУ 14-161-183-2000 и СП 40-106-202.

Еще один ГОСТ труб ВЧШГ – 7293-85, он регламентирует марки чугуна для отливок на основе их механических свойств.

В нашей стране продукцию из высокопрочного чугуна производит липецкая трубная компания Свободный сокол. Отлив изделий осуществляется по ТУ 1461-037-50254094-2008. Трубы чугунные ВЧШГ Свободный сокол по размеру от ГОСТа отличаются несущественно: диапазон размеров 80 – 1000 мм.

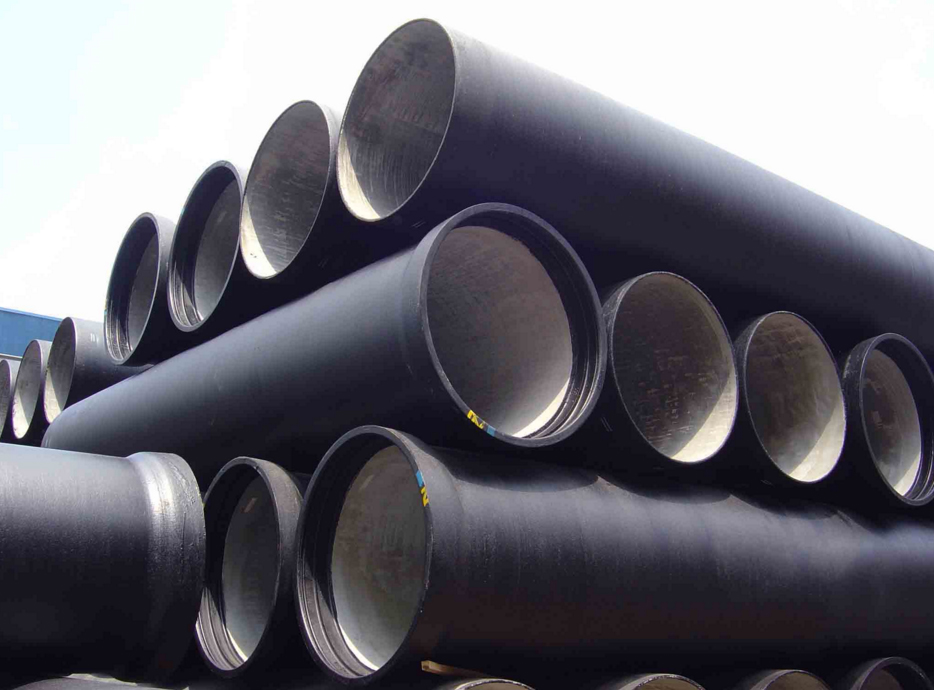

Трубы чугунные ВЧШГ
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Компания Свободный сокол специализируется на производстве таких труб

Изделия различного класса при одинаковом наружном диаметре будут отличаться толщиной стенки и массой.

Описание и назначение внешнего и внутреннего покрытия: соединение чугунных труб с цпп (цементно песчаным покрытием)

Изделия из высокопрочного чугуна иногда значатся так: труба ВШЧГ 300 с ЦПП. Цифры означают размер, а аббревиатура расшифровывается как цементно-песчаное покрытие. Оно наносится для дополнительной защиты от коррозии и улучшает гидравлические характеристики изделий. Толщина слоя, его состав и способ нанесения бывают различными, но он всегда помогает сохранять коэффициент потока воды в течение длительного периода эксплуатации и сокращает потери напора в трубопроводе. Труба ВЧШГ — это гарант прочности коммуникаций.

Снаружи нанесен цинковый слой, покрытый битумным лаком. С подобной обработкой трубопровод способен функционировать даже в сложных условиях. Область применения труб ВЧШГ достаточно большая.

Трубы чугунные ВЧШГ
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Черный битумны лак покрыт сверху трубы- это особенность производства

Причины популярности монтажа раструбных труб Rj для канализации: зачем нужны фасонные части

Преимущества труб из высокопрочного чугуна очевидны:

  • срок эксплуатации 80 — 100 лет;
  • простота соединения обеспечивает быстроту монтажа всей системы;
  • хладостойкость до — 60° C;
  • транспортируемая вода сохраняет свои качества;
  • стойкость к коррозии;
  • пластичность, устойчивость к повреждениям.

Сравнительный анализ и исследования подтвердили, что коммуникации, проложенные с использованием ВЧШГ труб, отличаются наименьшей аварийностью. Их закладывают на глубину  от 8 до 10 м, укладывают по дуге с большим радиусом изгиба, не применяя фитинги.

Цена труб ВЧШГ способна конкурировать с аналогичными изделиями из других материалов.

Таблица 1. Примерная стоимость продукции

Диаметр изделия, мм Цена, руб. Примечание
80 5600 Цены приведены за 1 единицу товара длиной 6 метров. При подборе данных учитывалась розничная стоимость без учета скидок оптовым покупателям.
100 5680
300 19300
400 29600
600 53600
1000 122300

ПОСМОТРЕТЬ ВИДЕО

Таким образом, технические особенности труб ВЧШГ удачно сочетаются с экономической эффективностью создаваемых коммуникаций. Обслуживание таких трубопроводов считается малозатратным, а по окончанию срока службы все элементы можно утилизировать. Труба ВЧШГ пользуется большой популярностью в промышленности.
