Руководство по самостоятельному изготовлению печи для бани из трубы

0 193

Привлекательным атрибутом приусадебного участка считается баня. Это не просто постройка, а средство для снятия усталости и стресса. Элементом данного сооружения является печь. От правильности работы зависит потребность в топливном сырье и качество пара. Существуют разнообразные способы конструирования оборудования своими руками. Недорогой и простой метод – это создать печь для бани из трубы. Чтобы ее создать, нужны минимальные строительные навыки и агрегат для сварки. Перед началом работ стоит выполнить расчеты, чтобы стоимость монтажа и материалов не превысили цену готового изделия.

Руководство по самостоятельному изготовлению печи для бани из трубы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Данный отопительный прибор обеспечивает теплый воздух в пространстве и подогревает воду. Заводские модели оборудованы специальными устройствами и привлекательным видом. Но и при следовании правилам монтажных работ, самодельная печь в баню превосходно работает.

Преимущества и недостатки печей для бани, выполненных из металла

Чтобы снизить стоимость строительства бани, выполняются самодельные металлические печи для бани. Монтирование такой конструкции характеризуется простотой, а обогревать помещение она способна в минимальный промежуток времени.

Печь из трубы выполняется быстро, так как агрегат не из листового материала.

Руководство по самостоятельному изготовлению печи для бани из трубы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Данное оборудование обладает следующими преимуществами:

  1. Способность выдерживать высокие температурные показатели.
  2. Характеризуется долгим эксплуатационным периодом и износоустойчивостью.
  3. Быстро прогревают помещения. Даже простые банные печи своими руками обогревают пространство за 30-95 минут.
  4. Применяется любое топливо. Используются печи на отработке своими руками.
  5. Использование доступных материалов.
  6. Простота сборки.
  7. Благодаря маленькому весу, под конструкцию не устанавливается сложный фундамент.

Кроме того, изделие имеет высокий КПД.

Самодельная печь для бани из трубы имеет некоторые минусы:

  • агрегат остывает. При этом возникает необходимость в подтапливании;
  • тепло предается в пространство неравномерно. Но если помещение маленькое, данный недостаток не имеет значения.

При изготовлении устройства стоит продумать безопасность изделия. Особенно если делается самодельная печь на отработанном масле. Корпус производится литым с высокой герметичностью, чтобы не допускать в постройку угарные вещества.

Конструкция банной печи

Создать печь в баню из трубы проще, чем возводить структуру из кирпичного материала. При этом траты снижаются до минимума, ведь для корпуса изделия подбирается готовая труба.

Руководство по самостоятельному изготовлению печи для бани из трубы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

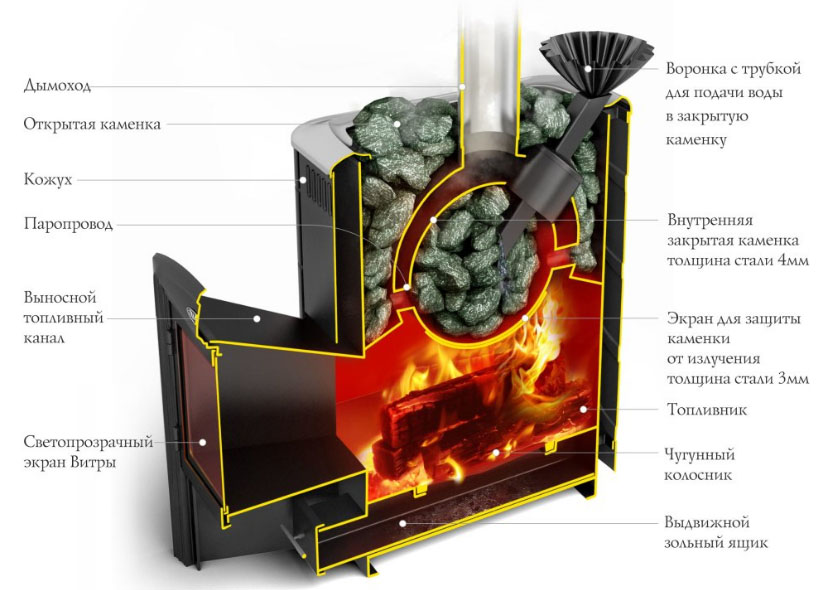

Печка произведена из следующих элементов:

  1. Топка устанавливается над решетками – колосниками. В ней прогорает топливо.
  2. Специальное углубление для камней, расположенное в корпусе.
  3. Деталь, называемая поддувало, создается в нижнем секторе конструкции.
  4. Колосники, которые являются решетчатыми элементами между камерами. Они монтируются над поддувалом.
  5. Важной деталью считается водонагревательный бак, где нагревается вода. При этом емкость размещается в оборудовании и обустраивается на стойках над нишей с камнями. Некоторые изделия соединяются с прибором с использованием труб.
  6. Дымоходное оборудование используется для отведения газа в атмосферу.
  7. В устройстве монтируется днище, к которому крепятся ножки.

Конструкция печи для бани из металла завершается подсоединением топочной емкости с нишей для жидкости.

Все швы оборудования проверяются на прочность.

Как построить печь из трубы?

Чтобы сделать печь для бани своими руками, магистраль разделяется на отрезки. Из маленького куска производится резервуар для жидкости, а из большего топочная конструкция.

Бак делается из нержавеющего материала, чтобы избежать коррозии.

Изготовление печи состоит из определенной последовательности действий.

Труба – отличный «полуфабрикат» для сооружения печи

Металлическая печь создается из определенной стали. При этом требуется как стальной элемент, так и деталь трубы определенного сечения.

Заготовка сократит количество сварочных работ. Подбирая отрезок трубы, стоит осмотреть поверхность на наличие коррозии. Если на материале присутствуют дефекты, то производится усиление поверхности при помощи заплат.

Подготовка деталей

Чтобы создать печь своими руками из металла стоит подготовить материалы и специальные инструменты. Сначала выбирается отрезок заготовки с сечением более 500 мм и протяженностью в 1,5 метра. При этом толщина стен варьируется от 0,1 см. Отрезок разделяется на детали длинами в 90 и 70 см. Одна деталь предназначается для топки, а вторая под бак.

Кроме трубы, понадобится металлический лист, кирпич, цемент и арматура.

Потребуется оборудование для сварки, болгарка и электроды.

Изготовление печи

Чтобы произвести печь из трубы своими руками стоит пройти несколько этапов монтажа. Сначала монтируется печной корпус и внутренняя структура, потом конструкция для воды и устанавливается оборудование на определенном месте.

Руководство по самостоятельному изготовлению печи для бани из трубы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Выполняются банные печи своими руками следующим образом:

  1. Создается поддувало. Элемент монтируется в нижнем секторе магистрали. При этом монтируется углубление в форме прямоугольника и размером 7 на 20 см. Из детали делается дверь.
  2. Днище создается из круга, который вырезается по контуру сечения трубы. Данная деталь присоединяется методом сварки снизу конструкции. Делаются ножки, которые выдерживают вес конструкции с учетом металла, энергоресурса, камней, жидкости и дымохода.
  3. Металл нужен для создания колосников. Из металлической детали вырезается круг, в котором делаются дырочки. Данный элемент производится из арматуры, которая укладывается с промежутком. Деталь предназначается для размещения горящих дров. Через дырки отработанное топливо высыпается вниз. Из поддувала подходит воздух, который поддерживает огонь. Готовые детали привариваются над поддувалом.
  4. Печь из профильной трубы предполагает создание топочного элемента. Для этого вырезается отверстие габаритами 30*25 см повыше колосников. Оно применяется для закладывания дров. В результате получается специальная ниша для сгорания топлива. Из полученной детали делается дверь, к которой крепится простая фурнитура.
  5. Затем монтируется каменка. Из заготовки производится самодельный совок, который крепится над топочной частью. В данный элемент помещаются камни. Делается конструкция по типу решетки-колосника. Печка для бани заполняется камнями, которые обладают округлой структурой.

В верхней области конструкции монтируется муфта, созданная из стали. Она понадобится для устойчивости отопительного прибора.

Изготовление водонагревательного бака

Металлическая печь для бани своими руками оборудуется нишей для прогрева воды. Элемент располагается над каменкой.

Руководство по самостоятельному изготовлению печи для бани из трубы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Монтаж данного прибора производится следующим способом:

  1. Выбирается отрезок в 600 мм.
  2. Приваривается днище из металла, толщина которого 8 мм.
  3. Внизу проделывается углубление, к которому прикрепляется магистраль для отведения дыма. По конструкции перемещаются продукты горения и прогревают ее. При этом тепло перемещается в воду.
  4. Внизу устройства монтируется кран для набирания воды. Элемент проверяется на герметичность швов. Швы спаиваются надежным способом, чтобы предохранить систему от протекания воды и от поступления угарного газа, которым можно отравиться.
  5. Затем конвекционная печь своими руками из трубы дополняется соединение бака и топочного элемента. При состыковке деталей можно закрепить муфту для крепления агрегата.
  6. Элемент для заполнения водой оборудуется горловиной.

Верхняя часть резервуара для воды делается открытой или для нее монтируется крышка. При этом крышка содержит две детали. Одна закрепляется, а вторая открывается.

Установка готовой печи

После выполнения монтажных процедур горизонтальная печь для бани из трубы обустраивается на выбранное место.

При монтаже системы соблюдаются следующие правила:

  1. Дверца топочной камеры размещается в направлении расположения двери.
  2. Металлическая печка лучше для бани, так как имеет небольшой вес. Хотя под нее также монтируется фундамент из бетона, высота которого варьируется от 200 до 300 мм.
  3. На основание укладываются кирпичи, которые крепятся раствором из глины.
  4. Печь монтируется на некотором отдалении от стены. Отступ делается не менее 200 мм.
  5. Производится утолщение в кладке в области, где труба проходит наружу.
  6. Области, созданные из дерева, прикрываются материалами для изолирования.
  7. Труба на промежутке от потолка до кровли оштукатуривается и белится.
  8. Труба выступает над крышей на расстояние не меньшее, чем 500 мм.
  9. Полок монтируется рядом со стеной. Он должен иметь такую высоту, при которой на нем можно сидеть и не касаться головой потолка.

Руководство по самостоятельному изготовлению печи для бани из трубы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Если баня произведена из древесины, то стена вокруг печи обкладывается кирпичом для защиты от пожара.

Печи, работающие на отработанном масле

Пользуется популярностью печка на отработанном масле своими руками. Система функционирует так: поверхностный слой масла, которое заливается в емкость для топлива, нагревается и закипает. Образуемые пары попадают в горелку, где насыщаются кислородом. Продукты, полученные при сгорании масла, попадают в мини печь на отработке, в ее верхнюю часть, а затем выводятся при помощи дымоходного устройства. При этом верхняя область оборудования разогревается до высокого температурного значения. В данной части размещается бак для нагревания воды.

Печка на отработанном масле состоит из следующих элементов:

  1. Обогреваемый модуль оборудования.
  2. Горелка.
  3. Емкость, куда помещается топливо. Она располагается внизу топливного устройства.

Сделать печку на отработке можно с соблюдением правил. В нижней части изделия монтируется отверстие, которое используется для размещения топлива и регулирования сгорания. В верхней области оборудования находится патрубок для газоотвода. Он предназначен для отведения газовых веществ через дымоход.

Топочная камера делается разборной, что облегчает ее чистку. Отработка при горении выделяет много сажи, что быстро загрязняет конструкцию. Прочищать дымоход и емкость для топлива нужно раз в неделю. Сажу снять можно при помощи постукивания.

Для пользования устройством дымоход монтируется в вертикальном виде. Не применяются горизонтальные участки и отводы. Оборудование обеспечивается тягой.

Если в наличии есть обрезки ненужной трубы, то изготавливается качественная печь, которая эффективна при использовании в бане. При этом важно учитывать рекомендации и правила монтажа.
