Особенности монтажа канализационных труб ПНД: о самом главном

Изобретение технологии получения полиэтилена низкого давления (ПНД) в середине прошлого века положило начало производству полиэтиленовых труб нового поколения для водо- , газоснабжения и водоотведения. Полиэтилен (PE) низкого давления – материал, полученный при относительно невысоком давлении (1-5 атм), характеризуется повышенной прочностью на разрыв и жесткостью в сравнении с ПВД. Полиэтилен низкого давления морозоустойчив (до -50о С), температура его плавления – 130о С (на 20о С выше, чем у ПВД аналогов).

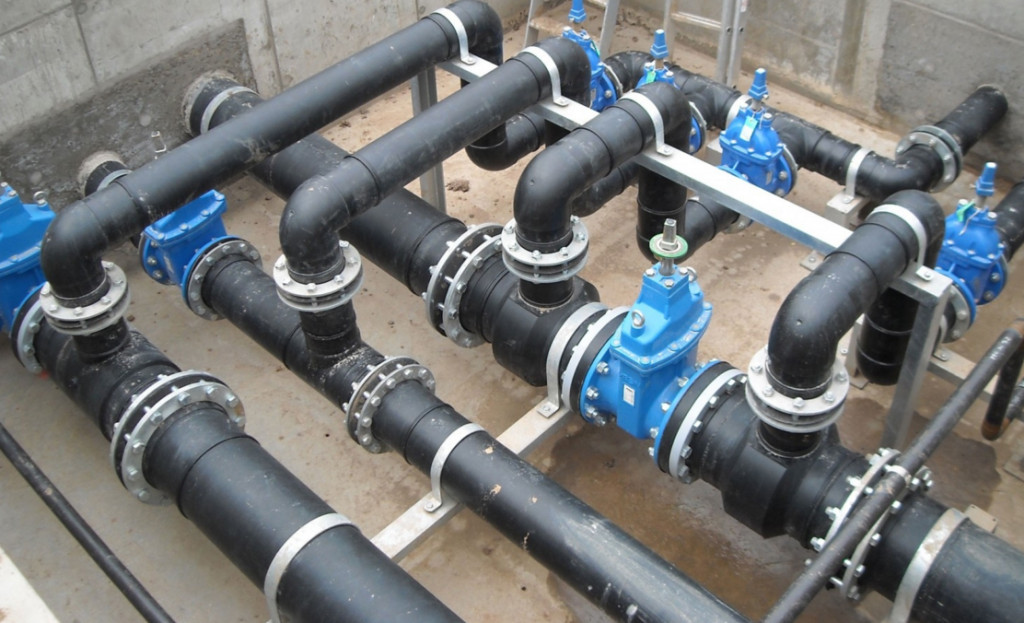

Трубы ПНД

Трубы ПНД подходят для сооружения канализационных коммуникаций

Технические характеристики труб из полиэтилена низкого давления

Для изделий из ПНД характерны уникальные технические качества – это подтверждается расширенным спектром их применения в коммунальном хозяйстве и промышленном производстве:

  • для строительства водопроводных сетей холодной воды, включая питьевую;
  • для обустройства систем водоотведения (бытовой, ливневой, промышленной канализации);
  • для прокладки газопроводов;
  • для изоляции при прокладке электрических кабелей и др.

Особенно популярны трубы ПНД для канализации, которые подразделяются на две основные категории:

  • гладкие;
  • гофрированные.

Использование продукции из полиэтилена низкого давления имеет некоторые ограничения по температурному режиму: наиболее благоприятный уровень температур – до 40о С. В таком режиме повышенная плотность ПНД позволяет выдерживать гарантированные сроки эксплуатации – до 50 лет.

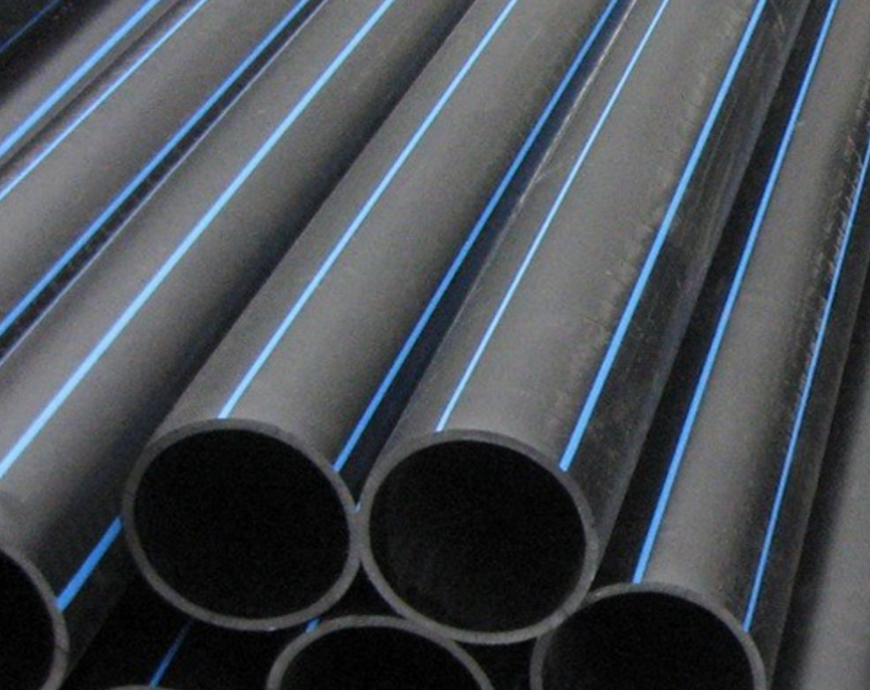

Трубы ПНД

Трубы служат пол века, а это достойно вниманию к такому материалу

Различают несколько сортов полиэтилена низкого давления, обладающих повышенными характеристиками по пределу стойкости на разрыв. Так, полиэтилен PE100 имеет наиболее высокий предел стойкости (10 МПа), РЕ 80, РЕ 63, РЕ 33 – соответственно 7,5 МПа, 6,3 МПа, 3,3 МПа. Каждый из перечисленных сортов имеет свою сферу применения и широкий диапазон типоразмеров, среди которых можно выбрать технически обоснованный вариант. Кроме того, сортамент труб из полиэтилена низкого давления включает 11 групп, различающихся по отношению наружного диаметра к толщине стенки (коэффициентуSDR).

Гофрированная труба ПНД – наиболее часто применяющийся вариант при прокладке канализациии кабельных сетей. Особые характеристики гофрированной трубы обеспечивают длительную эксплуатацию сетей, предохраняя электрический кабель от воздействия атмосферных факторов и механических повреждений. Характеристики ПНД труб позволяют их назвать технически-успешными.

Состав труб пнд для канализации в землю: все по ГОСТу

Канализационная гофрированная труба с двухслойной структурой в своем составе содержит:

  • жесткий и высокопрочный наружный гофрированный слой полиэтилена низкого давления, служащий защитой от внешнего механического воздействия;
  • внутренний гладкий слой самозатухающего ПВХ, стойкий к воздействию высоких температур и способный предотвратить распространение огня в случаях короткого замыкания кабеля, а также поражение людей электрическим током;
  • стальную протяжку-зонд (для прокладки электрического кабеля).

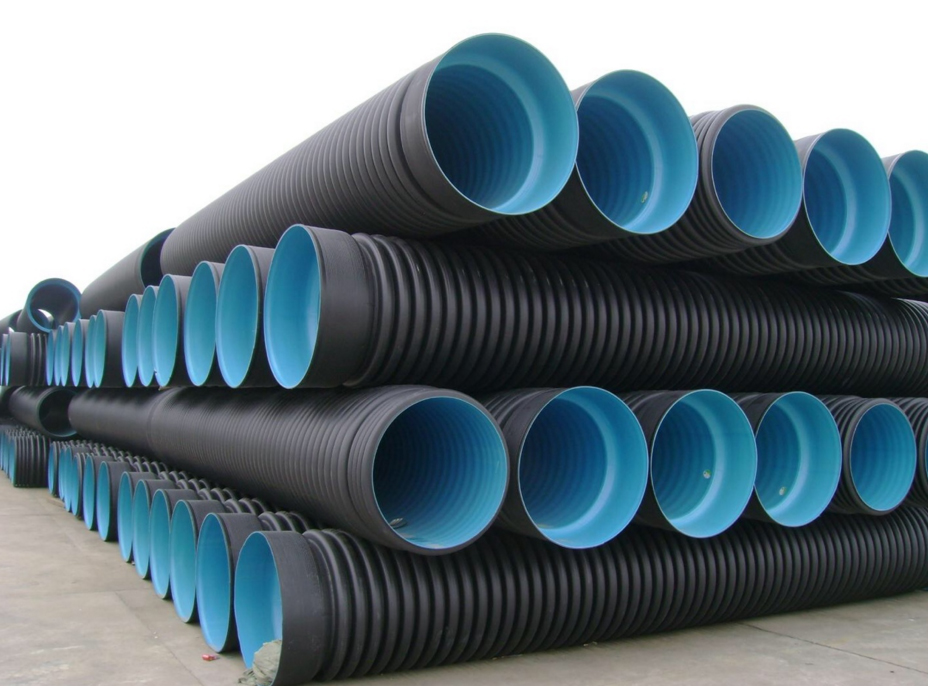

Канализационная гофрированная труба

Канализационная гофрированная труба очень популярна для прокладки коммуникаций

Уникальные технические характеристики гофрированной трубы для канализации позволяют использовать ее при прокладке электрокабеля как внутри зданий, так и на наружных кабельных линиях. Гофрированная труба ПНД 20 мм применяется для присоединения бытовых сантехнических приборов с канализационными стояками.

Гофрированная труба ПНД с зондом помогает справиться с протягиванием кабеля внутрь защитной оболочки – для этого служит стальной зонд.

Плюсы материала ПНД для наружной, ливневой, кабельной, напорной, внутренней канализации

К положительным свойствам полиэтилена низкого давления можно отнести:





  • высокую степень защиты оболочки от проникновения воды и посторонних предметов –IP55;
  • устойчивость к воздействию напряжения до 2 000 В(в течение 15 минут);
  • расчетная амплитуда температур в пределах -40 – +90о С.

Трубы ПНД для канализации и прокладки кабельных сетей способны выдерживать сложные условия эксплуатации и монтироваться без применения специального инструмента. Цена гофрированной трубы для канализацииd 16-50 мм колеблется в пределах 11-60 руб./м.

Преимущества и недостатки гофрированных труб ПНД

Широкий спектр применения труб из полиэтилена низкого давления– подтверждение их многочисленных технических достоинств и преимуществ относительно стальных и полимерных аналогов. Двухслойная гофрированная труба для канализации – не исключение.

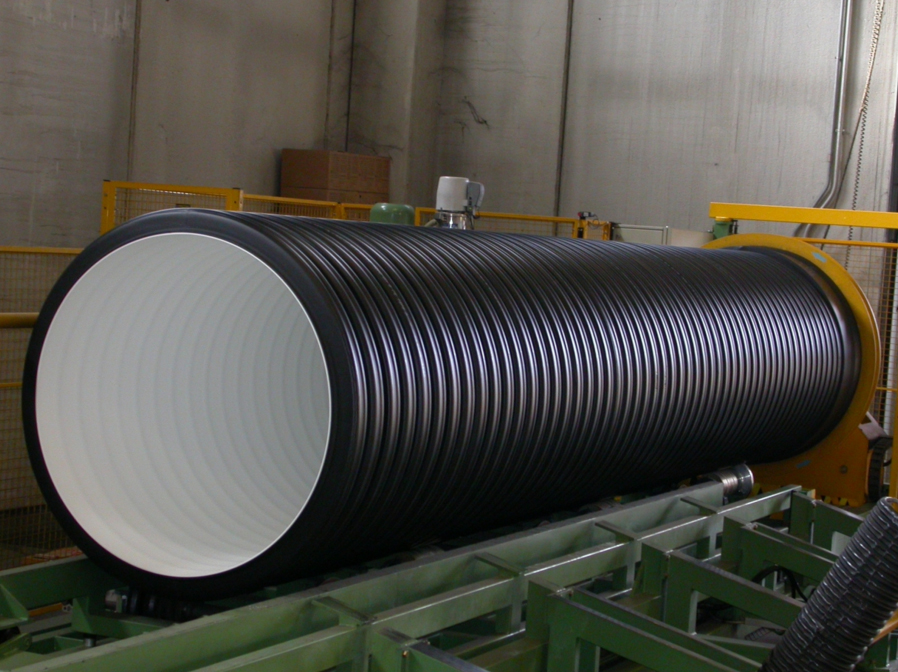

Двухслойная гофрированная труба

У двухслойных труб гораздо больше преимуществ чем недостатков, поэтому делайте свой выбор правильно

Многолетние исследования и испытания, проведенные в жестких климатических условиях, свидетельствуют о достоинствах  труб из полиэтилена низкого давления, среди которых:

  1. Рекордные сроки эксплуатации – во многих случаях превышающие 50 лет и более.
  2. Коррозионная устойчивость, отсутствие необходимости в дорогостоящей катодной защите и в техническом надзоре за ее эксплуатацией.
  3. Стойкость к химическому воздействию, возможность работы по перекачиванию агрессивных сред.
  4. Более низкая ценовая категория трубы ПНД по сравнению со стоимостью стальных аналогов с равными техническими параметрами.
  5. Гладкая внутренняя поверхность, препятствующая появлению известковых и биологических отложений на стенках, и, как следствие – сохранение неизменного внутреннего сечения.
  6. Высокие тепло- и шумоизоляционные свойства.
  7. Способность выдерживать повышенное давление.
  8. Эластичность, предотвращающая разрывы сетей при замерзании и оттаивании.
  9. Удобство транспортировки и монтажа в связи с незначительной массой изделий, по сравнению с аналогичной стальной продукцией.
  10. Соответствие экологическим требованиям.

Благодаря повышенной упругости,трубы гофрированные из ПНД способны противостоять последствиям возможных гидроударов, которые с трудом выдерживают стальные трубопроводы, в результате чего подлежат обязательному длительному ремонту.

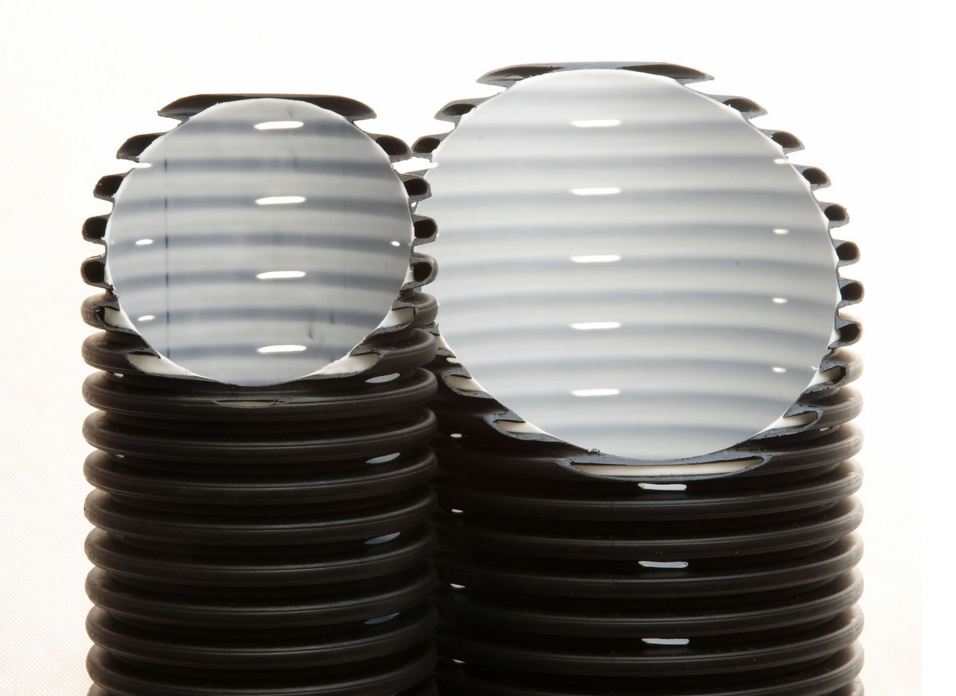

Гофрированная труба для канализации

Данная труба очень упруга и способна пережить легкие катаклизмы

Надежная эксплуатация сетей различного назначения обеспечивается за счет многочисленных вариантов сварных и разъемных соединений; так, черная гофра из ПНД соединяется с помощью специальных аксессуаров – переходов, раструбов, фитингов, хомутов.

Рекомендация: Для протягивания полиэтиленовых труб в скважины или траншеи может использоваться цанговый захват для ПНД труб.

Минусы ПНД труб

Канализационные трубы ПНД имеют и некоторые недостатки – их применение имеет ряд ограничений, в том числе, в связи:

  • с недостаточным диапазоном температур транспортируемых жидкостей, то препятствует их использованию в системах теплоснабжения и подачи горячей воды;
  • с зависимостью от подвижности грунтов в местах прокладки канализационных и кабельных сетей;
  • неустойчивостью некоторых сортов ПНД к воздействию ультрафиолетового диапазона солнечного спектра;
  • с некоторой спецификой монтажа.

Гофрированная труба ПНД для канализации очень распостранена в строительной и промышленной индустрии.

Фитинги для труб ПНД диаметров 50, 110 мм: размер важен

Чтобы обеспечить надежное соединение элементов трубопровода из полиэтилена низкого давления,используются фитинги, различающиеся в зависимости от способа их применения и применяемые:

  1. При стыковой сварке.
  2. При электросварке.
  3. При компрессионном соединении (т. н. компрессионные фитинги).

Для стыковой сварки используются электронагревательные устройства, при помощи которых свариваемые торцы оплавляют до вязкого состояния и соединяют между собой путем сдавливания.

Компрессионными фитингами легко соединяются трубы небольшого диаметра, такие как гофрированная труба пнд 16 мм, цена которых незначительна в сравнении со стоимостью стальных аналогов.


Фитинги для электросварки содержат электронагреватели-резисторы, способные нагревать и оплавлять торцы полимеров, подлежащие соединению. Для электросварки применяют специальные сварочные аппараты. Труба ПНД для канализации подходит по всем техническим свойствам.
