Гофрорукав из ПВХ для электропроводки: 5 технических характеристик

Трубы из поливинилхлорида востребованы в строительной отрасли. Использовать их можно для различных назначений. Одним из них становится электропроводка. Труба ПВХ для прокладки кабеля соответствует требованиям и характеризуется высокими эксплуатационными возможностями.

Трубы

Трубы ПВХ обеспечивают простой монтаж, возможность замены кабеля в случае необходимости, надежную изоляцию

Преимущества перед металлом

Основной конкурент рассматриваемого вида трубы для электропроводки- металлическая гофра для кабеля. Пластик постепенно вытесняет металл, но он по-прежнему остается одним из самых популярных материалов для изготовления труб. Металлическая гофра для электропроводки уступает по следующим критериям:

  • Срок эксплуатации. Металл имеет большой срок службы, но он снижается из-за коррозии и эрозии. Пластик не подвержен воздействию ржавчины, что позволяет ему служить без проблем более пяти десятков лет.
  • Стойкость к влажности. Металлическая гофра для проводки боится влажных помещений, прокладки в водонасыщенной почве и воде. Монтаж проводки в пластиковых трубах осуществляется во влажных средах без проблем.
    Металлическая гофра

    Металлическая гофра пользуется спросом, но главный её недостаток — высокая стоимость

  • Масса. Один кубический метр стали весит 7850 кг. Плотность поливинилхлорида составляет примерно 1500 кг/м3. Это значит, что масса готовых изделий отличается в 5,2 раза не в пользу металла. ПВХ труба для электропроводки позволяет уменьшить затраты на транспортировку и выполнять прокладку протяженных участков самостоятельно без сложной грузоподъемной техники.
  • Простота изгиба. Электротехническая труба из ПВХ небольшого диаметра гнется под нужным углом без препятствий. Со сталью это сделать проблематично, потребуется специальный инструмент.
  • Потребность в квалифицированной рабочей силе. Для соединения трубыПВХ не нужно приглашать сварщика, что позволит снизить затраты на монтаж.
  • Стоимость. Сталь — дорогой материал. Труба для прокладки кабеля из поливинилхлорида обойдется в меньшую сумму и снизит затраты на прокладку или ремонт трубопровода.
  • Диэлектрические свойства. Трубы из поливинилхлорида не нуждаются в заземлении, что позволяет избежать дополнительных мероприятий про прокладке.

Эти достоинства позволяют пластику уверенно набирать популярность и удерживать позиции.

Виды труб для проводки из ПВХ

Трубы для электропроводки выпускаются двух видов:

  • с гладкими стенками;
  • гибкие гофрированнные.

Для первого типа область применения — наружная прокладка. Если провод проходит вне строительных конструкций (стен, перекрытий, стяжки, штукатурки) разумнее использовать изделия с гладкой поверхностью. Это позволит получить следующие преимущества:

  • эстетичный и презентабельный внешний вид;
  • отсутствие скоплений грязи, пыли и жира на поверхности трубы и простота ее очистки при необходимости;
  • надежная защита от механических воздействий.

Гофрированнная ПВХ труба применяется, если проводка прокладывается следующими способами:

  • в капитальной стене или перегородке;
  • в слое штукатурки;
  • в перекрытии;
  • в конструкции подвесного потолка;
  • в цементно-песчаной стяжке пирога пола.

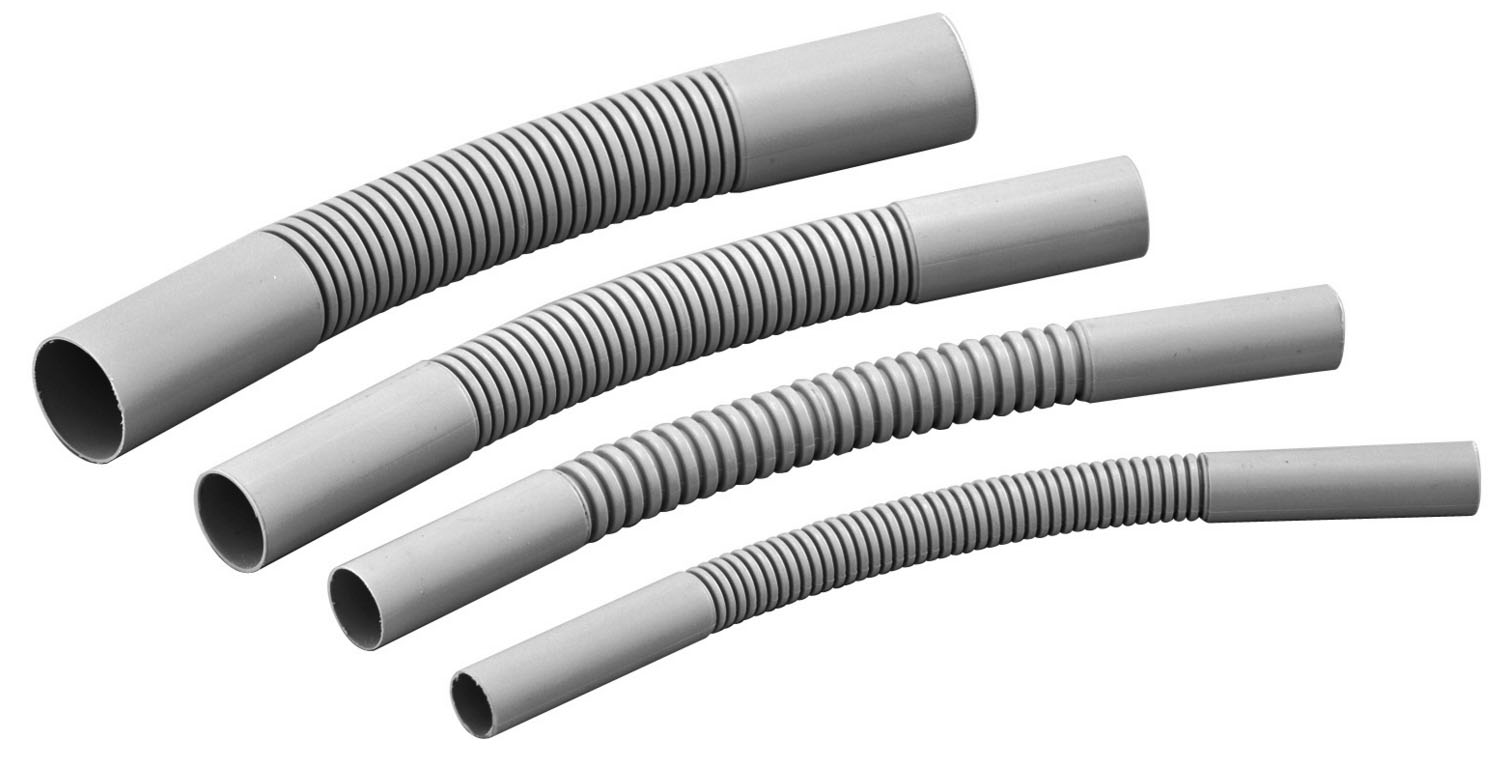

Пластиковые трубы

Гофрированная труба дает возможность гнуть изделие под нужным углом, что упрощает монтаж

Гофрированная труба для прокладки кабеля в этом случае не должна обеспечивать эстетичный внешний вид. Гофра обеспечивает возможность гнуть изделие под нужным углом, что упрощает монтажный процесс. Гофрорукав для электропроводки отличается по:

  • диаметру;
  • толщине стенок;
  • цвету.

Эти вариации позволяют выбрать подходящее изделие без затруднений. Гофрированная труба для кабеля характеризуется переменным поперечным сечением. Утолщения придают элементу жесткость, а тонкие участки позволяют сделать возможным изгиб и растяжение.

Совет! Гофра для электропроводки с предусмотренным зондом, предназначенным для протягивания кабеля, существенно упростит монтаж. Модель оснащена жесткой проволочкой из стали, которая позволяет протягивать электрический провод без дополнительных приспособлений и сложностей.





Закрепление на поверхности производится с применением клипс-защелок. При необходимости гофра для проводки легко открепляется. Это требуется, если возникла потребность в изменении направления проводки или переноса части кабелей на другое местоположение.

Совет! Гофрированная труба из ПВХ маркируется внешним диаметром. Этот размер на пару миллиметров больше, чем внутренний. При выборе изделия следует прибавлять 3-5 мм к суммарному диаметру пучка проводов. Лучше, если останется небольшой зазор, чем провода не поместятся в гофре.

Технические характеристики гофры для кабеля позволяют с успехом применять ее для проводки. Особенно важна возможность изгиба гофрированной пвх трубы , поскольку гладкие трубы ее не обеспечивают.

Монтаж изделий: цена в каждом пластикате

Сначала подготавливают материалы для монтажа электропроводки. К ним относятся:

  • трубы;
  • крепежные приспособления.

Схема крепежа

Схема протяжки кабеля

Установка самозатухающих легких труб диаметром 16, 20, 25, 32, 50 мм

Гофротруба ПВХ устанавливается в следующем порядке:

  • Разметка расположения. При этом предотвращают нагрев элементов электроснабжения от отопительных приборов. Расстояние от гофры до элементов отопления назначают не менее 50 см. При разметке определяют места установки щитовых коробок.
  • Рассчитывают количество крепежных приспособлений. Потребуется по одной клипве-защелке на каждые 10-15 см проводки.
  • подготовка нужных элементов.
  • Проверка напряжения в электрической сети. Значение не превышает 1500 В.
  • Трубу нарезают на отдельные элементы нужной длины. Подготавливают изделия к монтажу: разравнивают кабель, зачищают внутреннюю поверхность гофры для прокладывания.
  • Кабель протягивают в трубу. При использовании моделей с зондом этот этап не вызывает затруднений. Участки проводки монтируют, руководствуясь подготовленной заранее схемой.
  • Закрепляют гофру на поверхности. Крепежные элементы с требуемым шагом, в соответствии с ранее сделанной разметкой.
  • Узлы проводов располагают в щитовых коробах, которые устанавливают руководствуясь разработанной схемой.
  • Завершают работу проверкой надежности изоляции между уложенными кабелями.

Совет! Чтобы избежать накопления конденсированной влаги, рекомендуется выполнять прокладку гофры с уклоном. Переменное сечение трубы располагает к задержанию жидкости в тонких участках. Вода может привести к нарушению отделки помещения. Если повреждена труба для кабеля, то попавший внутрь конденсат вызовет замыкание в сети. В лучшем случае это приводит к отключению электроснабжения в квартире или доме, а в худшем к пожару.

Рекомендации при прокладке гофрированной пвх трубы с протяжкой, зондом: гибкие dkc, тяжелая дренажная fl

Домашним мастерам стоит учесть следующие советы. Они актуальны и для гофрированных, и для гладких изделий.

  1. При прокладке в стяжке пола или кирпичной кладке выполнять заливку раствором можно только после надежного закрепления элементов. Рекомендуется пользоваться металлическими скобами.
  2. Гофрированные соединители предназначены для перехода трубы от пола к стене, а также для вхождения в полость многопустотной плиты перекрытия. Не стоит ими пренебрегать.
  3. Следует контролировать отсутствие заломов гофры.
  4. Для соединения по прямой следует применять цельные отрезки трубопровода. Это обеспечит надежность.
  5. Если модель не предусматривает наличие зонда для вытягивания, пользуются упругой нитью (проволокой) из капрона или металла. Ее вводят внутрь трубы. Кабель привязывают к протяжке и заводят внутрь. Удобно выполнять эту работу вдвоем. Перед протягиванием провода скрепляют в пучок в нескольких местах с помощью изоленты. Для предотвращения раскрепления протяжки и кабеля во время выполнения работы, их надежно соединяют между собой. Проволоку оборачивают вокруг пучка проводки и затягивают пассатижами.
  6. Концы пучка проводов должны быть одинаково направлены. Если они будут «торчать» в разных направлениях, протянуть элементы проводки в ПВХ трубу будет затруднительно и даже невозможно.

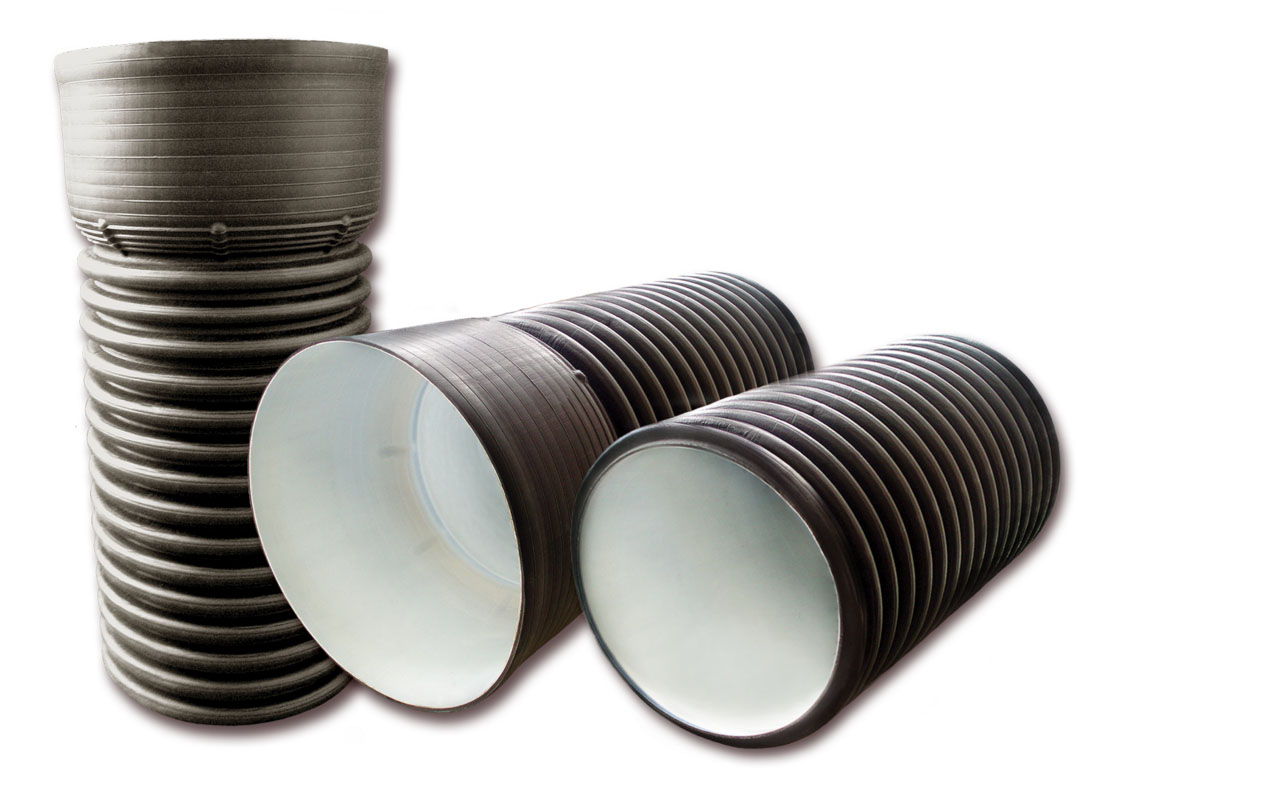

  7. Если требуется проложить кабель снаружи здания под землей, стоит выбирать двустенные гофрированные модели труб.

двустенные гофрированные трубы

Дополнительный плюс использования труб пвх от металлической — не требуется её заземление, резка и сварка. Гофрированная пвх труба — это выбор большинства.
