Что нужно знать о производстве ПВХ труб: 6 иэтапов изготовления

1 572

Поливинилхлоридные трубопроводы – новички среди современного ассортимента полимерных изделий. Первое производство полимерных труб датируется пятидесятилетней давностью. Основоположниками стали американские и европейские страны. В российских регионах изделия из ПВХ используются с меньшим энтузиазмом ввиду неполноценности технической базы для широкой эксплуатации этого типа трубопроводов в жилищно-коммунальной сфере.

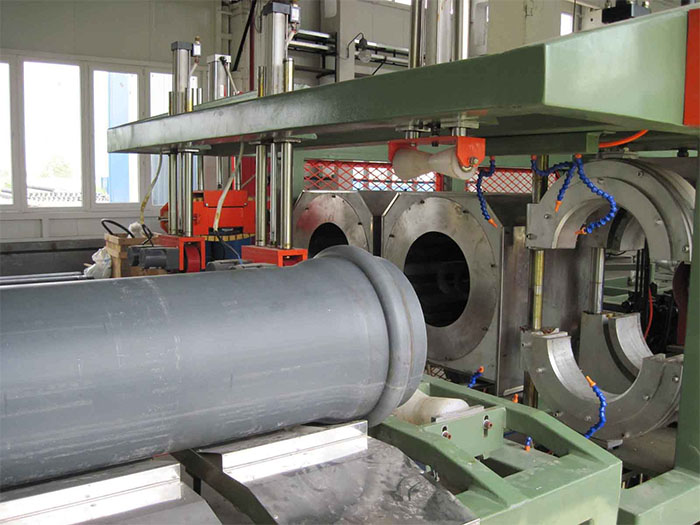

Завод по производству труб ПВХ
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Завод по производству труб ПВХ

Однако внедрение инновационных технологий в производство полимерных труб обусловило постепенное увеличение спроса на трубопроводном сегменте рынка. Технические характеристики, упрощенный способ монтажа, длительный срок эксплуатации и экологичность продукта – главные преимущества поливинилхлоридных трубопроводов. Применение такого типа труб возможно для транспортировки любого вида жидкостей и даже газов. Для большего понимания преимущественных отличий труб ПВХ над остальными разновидностями полимеров, рассмотрим производство поливинилхлорида поэтапно.


Материальная база и оборудование для производства полимерных труб на линии завода

Изготовление труб из ПВХ включает подбор соответствующего качества полимерного сырья и перечень специального оборудования, которое в общем виде представляет собой экструзионную линию.


Материальная база

Производство труб начинается с поиска качественного сырья – гранулированного полимера. Для каждого типа трубопровода применяются соответствующие гранулы. В случае с ПВХ изделиями используется поливинилхлоридный полимер. Однако для придания трубам прочных и технически совершенных качеств составляется специальная композиция с добавками следующего типа:

  • Катализаторные вещества, необходимые для ускорения протекания химической реакции. Чем скорее произойдет процесс полимеризации, тем выше будут прочностные показатели изделия.
  • Ингибиторные вещества, используются для получения противоположного эффекта и замедляют химическую реакцию. Позволяют добиться правильной скорости протекания всего процесса.
  • Стабилизаторные вещества. В основном это химические составы, используемые для придания полимеру дополнительной устойчивости к коррозийному воздействию.
  • Пластификаторы. Специальные вещества придают полимеру особое свойство – пластичность. В результате изделия становятся менее хрупкими и уязвимыми от внешнего механического воздействия.
  • Вещества с антистатическими свойствами. Снимают электрический заряд, создаваемый при производстве.
  • Пигментационные материалы. Изменяют цвет изделия.
Трубы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Нередко производители прибегают к иным специальным добавкам и веществам для получения индивидуальных свойств. По этой причине потребители отдают свое предпочтение в пользу того или иного производителя полимерных труб.


Оборудование и технология покрытия труб полимером

Производство изделий из ПВХ происходит методом экструзии, а совокупность специального оборудования, используемого для изготовления, представляет собой экструзионную линию. Процедура производства осуществляется непрерывным циклом. Линейный процесс происходит поэтапно, как на конвейере, и в его состав входят следующие элементы:

  1. Экструдер – главная составная часть производственного процесса. Состоит из каркаса, матрицы, рассекающего элемента и держателя для дорна. Здесь происходит подача гранулированного ПВХ сырья.
  2. Охлаждающие и калибрующие ванны.
  3. Растягивающий механизм.
  4. Рассекатель или устройство для нарезки нужной длины изделия.
  5. Штаблер или другой лебедочное оборудование, используемое для наматывания трубопроводов небольших диаметров.

Центрирование матрицы головки экструдера осуществляется с помощью регулировочных болтов. По установленной матрице зависит равномерность толщины стенок в продавливаемой заготовке.

Поэтапный процесс производства труб ПВХ

Пластиковые трубы отопления
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Если раньше для их изготовления применялась исключительно сталь, то сейчас появилась альтернатива —пластиковые трубы для отопления

Производство труб ПВХ не требует больших энергетических затрат, а сам процесс экологически безопасен и выполняется с высокой скоростью при малых трудоемких запросах. Единственный негативный нюанс – экструзионная линия располагается на крупных производственных площадках (свыше 100 кв.м.). Технология производства ПВХ труб осуществляется в законченном и непрерывном цикле. Этот процесс включает в себя следующие этапы:

  1. Метод экструзии. Полимерные гранулы засыпают в емкость, где размещен винтовой шнек и трубчатые электронагреватели. Пластик постоянно помешивается и нагревается до нужной температуры. После этого полимерные соединения попадают в экструзионную головку, где происходит продавливание заготовки через матрицу с соответствующей формой наружного и внутреннего диаметров.
  2. Помещение в калибровочную ванную. Процесс происходит в вакуумном калибраторе. Специальный насос осуществляет разрежение пластифицированных заготовок внутри емкости.
  3. Охлаждение изделия в специальном резервуаре. Здесь происходит остывание ПВХ. Ванна охлаждения также находится в вакуумном состоянии и в ней находится разреженный воздух.
  4. Вытягивание трубопровода. Для этого используется специальное устройство-натяжитель, который представлен в виде ленточного механизма.
  5. Разделение изделия на равные части. Производится при помощи дисковой пилы.
  6. Фасовка ПВХ труб по диаметру. Специальный аппарат раскладывает готовые изделия на стеллажи. На этом этапе технология производства ПВХ оканчивается.

Производство полимерных труб актуально в наше время.

Сфера применения и особенности монтажа ПВХ труб

Водопроводная труба из полипропилена
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Водопроводная труба из полипропилена отличается набором основополагающих преимуществ, с которыми мы познакомимся в ходе статьи

Технологические принципы производства ПВХ изделий открывают новые возможности для применения:

  • Монтаж канализационных и ливневых систем для внутридомовых и наружных сетей.
  • Транспортировка бытового газа.
  • Оборудование коммуникационных систем горячего и холодного водоснабжения.
  • Линии для перемещения любого типа жидкостей. Используется в промышленных масштабах или на производстве.

Нередко трубопровод из ПВХ используют в качестве защитной оболочки при укладке высоковольтных электрических кабелей или оптической связи.

Выделяют два типа ПВХ изделий: напорные и безнапорные. Поливинилхлорид напорного назначения используется для монтажа трубопроводов, в которых движение жидкостей или газов осуществляется под высоким давлением. ПВХ безнапорного типа чаще всего используют для самотечных систем.

Безнапорные ПВХ трубы чаще всего используют для укладки наружных сетей канализации и ливневых систем.

Особенности монтажа

Для сооружения конструкции из ПВХ труб необходимо наличие соответствующих фитингов: отводов, муфт, крестовин и прочих поливинилхлоридных элементов. Для стыковки используется специальный клей или силикон. Присоединение деталей осуществляется при помощи раструба на конце одного из изделий.

Помните, что правильная сборка ПВХ изделий осуществляется раструбом против направления потока жидкости.

ПОСМОТРЕТЬ ВИДЕО

В него помещается резиновый уплотнитель. Для увеличения герметичности стыков используется клей. Производство полимерных труб — это очень тонкий процесс, который требует технических знаний.
