А что такое трубы ВГП и почему они не сдают своих позиций: 3 секрета от производителя

0 2 805

ВГП, или водогазопроводная труба, имеет широкое применение. Водопроводы, газопроводы как среднего, так и высокого давления, отопительные системы не обходятся без трубы ВГП. Применяют их для надземных, подземных трубопроводов и внутри зданий. Такая востребованность вполне понятна: они зарекомендовали себя как надежное изделие. А в некоторых ситуациях это единственный возможный вариант.

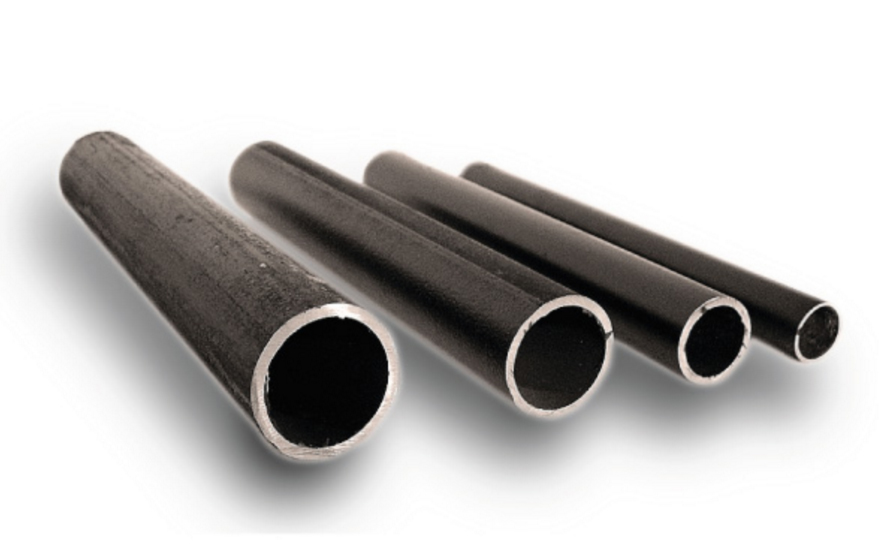

трубы ВГП
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Трубы ВГП очень универсальны и могут использоваться практически в каждой среде

На открытых поверхностях применяется исключительно стальная ВГП труба, любой другой, пусть даже качественный материал, неуместен. Монтаж газопровода тоже осуществляется водогазопроводными трубами, пластик, независимо от его характеристик, не применяется. Ведь даже самый прочный пластик не сравнится со сталью, а на открытой местности, где трубопровод подвержен механическому повреждению, прочность и долговечность – наиболее важная составляющая.


Технология производства трубы ВГП по ГОСТ 3262: цена соответствует качесвту

Что же представляет труба ВГП? Это стальное пустотелое изделие, имеющая сварной шов. Существуют оцинкованные и неоцинкованные изделия, применяющиеся для разных нужд. Технология изготовления проста:

  1. Делается металлическая заготовка и производится формовка круглой трубы;
  2. При помощи электросварки делается стыковочный шов. Теперь продукт готов к применению.

При проверке качества обязательно исследование сварного шва рентгенографическим методом, ведь со швом связаны дополнительные риски. Для водогазопроводных труб качество готовых изделий контролирует ГОСТ 3262-75. Здесь надо понимать, что наличие сварочного шва не является браком, это норма.

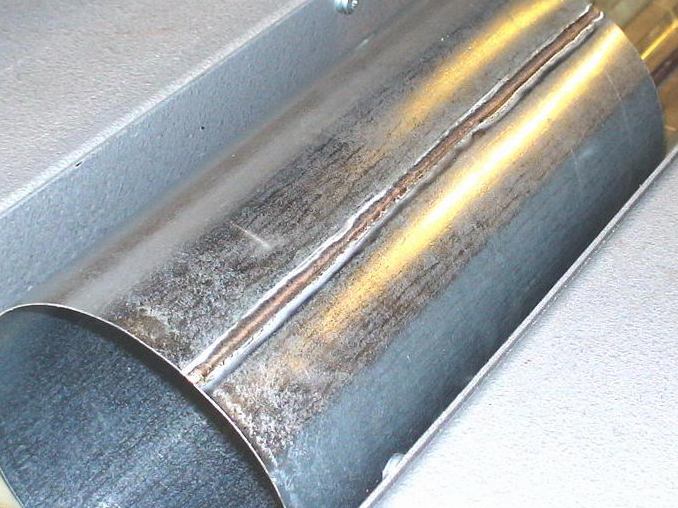

сварочный шов
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Сварочный шов это не проблема, так может быть не обращайте внимания

Обратите внимание! Срок службы зависит от условий эксплуатации. К ним относится как воздействие внешних факторов, так и то, какое вещество транспортируется по трубопроводу – газ или вода.

Если вам нужно провести небольшой ремонт, то полезно узнать основные технические характеристики стальных труб. Без этих сведений ремонт отопительной системы или самостоятельный монтаж водопровода будет затруднен.


Классификация и нормировка труб: сварные с резьбой, черные и обыкновенные диаметром 15, 20, 25, 32, 50 мм

  • усиленные (в этом случае толщина варьируется от 2,5 мм до 4,5 мм);
  • обыкновенные (толщина колеблется от 2 мм до 4,5 мм);
  • легкие (стенка толщиной от 1,8 мм до 4 мм).

ГОСТ для труб ВГП регламентирует толщину стенки.

Толщина стенок вгп трубы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Толщина стенок устанавливается строго по существующему ГОСТу

Принимается во внимание точность изготовления:

  • обычная;
  • повышенная.

Отсутствие/наличие резьбы и метод ее нанесения:

  • без нее;
  • с нарезанной резьбой;
  • с накатанной цилиндрической резьбой.

По длине:

  • мерные отрезки длиной 4 или 12 метров;
  • немерные изделия, находящиеся в пределах мерной длины;
  • мерные отрезки кратные.

Таблица веса и размера труб

По наружному диаметру. Диаметры ВГП труб составляют 17 типоразмеров. Наружный диаметр находится в пределах от 10 до 165 миллиметров. Определяется диаметр в дюймах и обозначается двумя буквами – ДУ. Если вы увидели обозначение 25 ДУ, это означает дюймовое изделие, 15 ДУ – полудюймовое. Обозначение диаметра в миллиметрах более удобно для непривыкших изъясняться в дюймах.

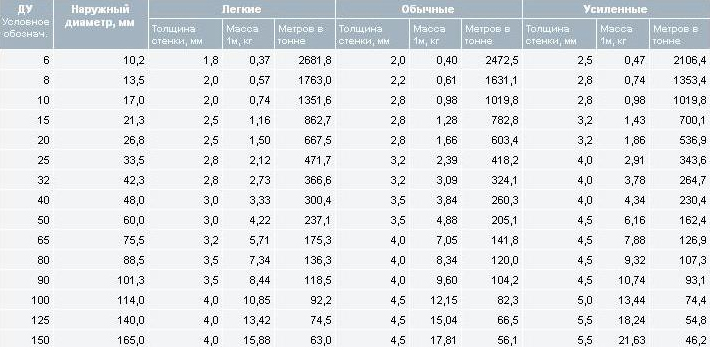

Диаметры труб ВГП
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Диаметры труб ВГП можно увидеть на таблице

На вес водогазопроводной трубы влияют такие параметры, как толщина стенок и величина наружного диаметра. Максимальный вес одного погонного метра составляет 21,63 килограмма, а минимальный – 370 грамм. Вес оцинкованной трубы ВГП больше, чем стальной неоцинкованной, на 3-5%. Такая разница обусловлена наличием веса антикоррозийного покрытия. Слой оцинковки составляет 30-40 микрон.

Важно! Средняя цена ВГП труб как оцинкованных, так и неоцинкованных изделий, зависит не от длины, а от веса.

В зависимости от области применения, выбирается стальная водогазопроводная труба с учетом характеристик и размеров. Не нужно экономить, выбирая самый дешевый вариант. Такой вариант впоследствии окажется непригодным, а заплатить придется еще не раз – за ремонт или даже замену трубопровода на новый.

Важно! Для водопровода горячей воды используйте толстостенную трубу ВГП, для холодной подойдет средняя толщина стенки. А для газопровода используются изделия с тонкими стенами.

Регламентируемые ГОСТ 10705-80 электросварные трубы ВГП изготавливают из стали марок 3ПС, 3СП, 10, 20. Они могут быть термообработанными и нетермообработанными.

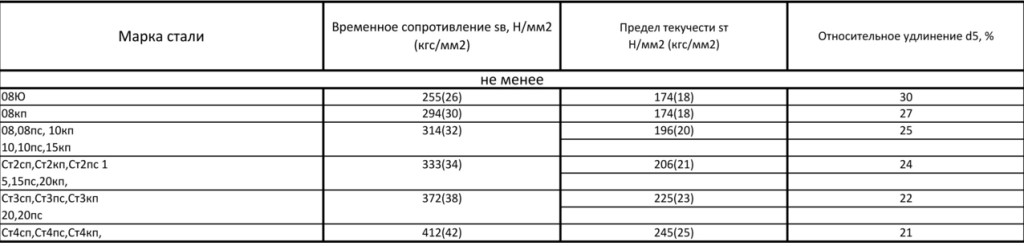

марки стали
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Марки стали можно посмотреть наглядно

Размеры труб ВГП, мерная длина которых составляет от 4 метров до 11, а немерная от 9 до 11,7, могут изменяться, если сделан заказ партии изделий определенных размеров. Но и эти размеры не произвольные, а регулируемые определенными требованиями. По соглашению с заказчиком, возможны отклонения:

  • Если изделие в пределах длины от 1,5 до 4 метров, то допускается отклонение не больше 5%;
  • Оцинкованное изделие с резьбой, может быть сокращено в диаметре до 10% по всей области расположения трубной резьбы.

Подробнее о группах точности: все по сертификату

Выше уже отмечалось, что стальные сварные водогазопроводные трубы классифицируются по группам точности. Их всего две: обычная и повышенная. Труба ВГП очень универсальна.

При изготовлении труб обычной группы точности химический состав и механические свойства не нормируются, но контролируется на соответствие изделия нормированным габаритам и проверяется предел прочности. Такие изделия используют в системах с давлением до 20 атмосфер. Газо- и водопроводные системы, системы отопления – вот сферы, в которых нужны изделия именно обычной точности.

К изделиям повышенной группы точности относят стальные водогазопроводные оцинкованные трубы. Они проверяются, насколько их химический состав соответствует нормам, на соответствие заявленным габаритам и пределу прочности и жесткости. Выдерживают давление в 40-50 атмосфер и используются в системах глобальных водо- и газопроводов.

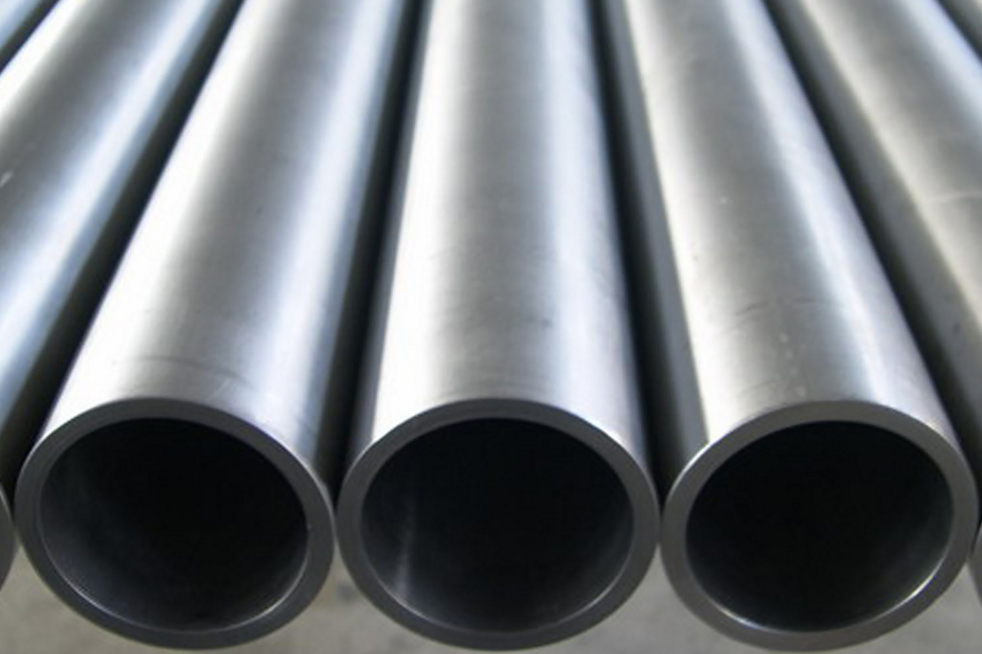

стальные водогазопроводные оцинкованные трубы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Стальные оцинкованные ВГП трубы способоны выдерживать огромное давление, поэтому частоспользуются в спецпромышленности

Преимущества оцинкованных и неоцинкованных труб ВГП: технические условия

Так как требования к ВГП трубам предъявляются достаточно высокие, они имеют много преимуществ:

  • Изготавливаются из высококачественной стали;
  • небольшая стоимость изделий при высоком качестве продукции;
  • легкая, обыкновенная или усиленная труба ВГП – возможность выбрать подходящий вариант;
  • размеры ВГП труб могут изменяться при договоренности с заказчиком;
  • применяются для ремонтных работ любой категории, универсальны и незаменимы.

Преимущесвто стальной водогазопроводной трубы над своими конкурентами бесспорно.

Монтаж стальной водогазопроводной трубы: толщина стенки, размеры, условный проход

Существует два вида монтажа. Один из них – сварочный, другой – монтаж на резьбовой фитинг. Каким именно способом осуществлять монтаж, зависит от самой трубы.

Для монтажа с помощью резьбового фитинга нужно изделие с накатанной резьбой. В этом случае на резьбовой сгон накручивается контргайка, сгон оборачивается пропитанной силиконом паклей или обрабатывается герметиком, а затем вкручивается в фитинг. После этого соединение трубы и фитинга фиксируется контргайкой, а места соединения снова смазываются герметиком.

Для тех же изделий, которые не имеют резьбы, предполагается сварочный монтаж. Но этот процесс вряд ли есть смысл описывать. Причина в том, что эта технология доступна опытным сварщикам, которые могут сделать герметичный и аккуратный шов. Это под силу не каждому сварщику, так что, если у вас нет специального образования и большого опыта, и в дальнейшем вы не хотите проблем с трубопроводом, не беритесь за эту процедуру, а доверьте сварочный монтаж водогазопроводной трубы профессионалу.

ПОСМОТРЕТЬ ВИДЕО

Водогазопроводная труба не сдает своих позиций, да и вряд ли это сделает. Приходят новые технологии, но стальные изделия, зарекомендовавшие себя с наилучшей стороны, остаются незаменимыми при прокладке магистралей водо- и газопровода. Стальная водогазопроводная труба пользуется большой популярностью в строительстве.
