5 достоинств металлопластиковых труб для отопления

Системы отопления в домах постоянно совершенствуются с появлением новых материалов и изделий для них. Одним из революционных материалов для создания таких установок стали трубы из металлопластика для отопления.

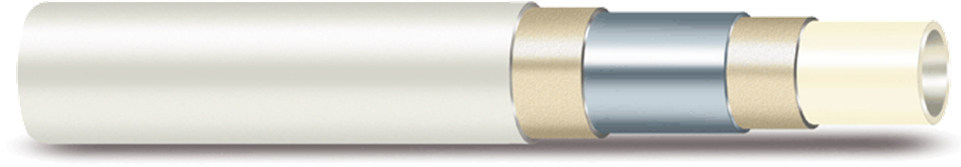

Разрез металлопластиковой трубы

По разрезу видно, что труба не совсем простая

Структура и особенности металлопластиковых труб для отопления частного дома

Рассматривая в разрезе металлопластиковые трубы для отопления, можно различить несколько слоев: наружный и внутренний слои из полиэтилена сшитого, слой алюминиевой фольги и два слоя адгезионного материала (клея), прочно соединяющего всю конструкцию воедино.

Металлопластиковые трубы для системы отопления наделены рядом преимуществ по сравнению с металлическими, в том числе:

  1. Они не подвержены накоплению извести на внутренних стенках и заиливанию.
  2. Система отопления из этих носителей может быть выполнена в бесстыковом исполнении, в результате чего значительно выше срок их службы. Продолжительность эксплуатации таких труб декларируется производителями в 100 лет, что проверить пока невозможно
  3. Металлополимерные трубы для отопления совершенно непроницаемы для проникновения кислорода, кислоты, щелочеустойчивы, нетоксичны.
  4. Пропускная способность выше, чем у стальных в 1,35 раза, при монтаже не требуется точного исполнения линейных размеров, поскольку они наделены высокой пластичностью.
  5. Малый вес позволяет значительно увеличить производительность труда, так как монтаж значительно упрощается.

Сортамент и основные технические характеристики: срок службы в использовании и другое

Металлопластиковые трубы производятся в соответствии с утвержденными государственными стандартами:

  • ГОСТ 18599-2001;
  • ГОСТ 53630-2009;
  • ГОСТ 52134-2003.

Основные параметры:

  • Размеры труб – 16 – 63 мм;
  • стенки толщиной – 2 – 3 мм;
  • рабочее давление до 10 бар (при t= 95оС), 25 бар (при t= 25оС), давление на разрушение – порядка 95 бар (при t= 20оС).

Отопление из металлопластиковых труб монтируется с применением соединительных изделий, это так называемый «фитинг». Разнообразие соединительных изделий велико, что позволяет монтировать отопление любой степени сложности.

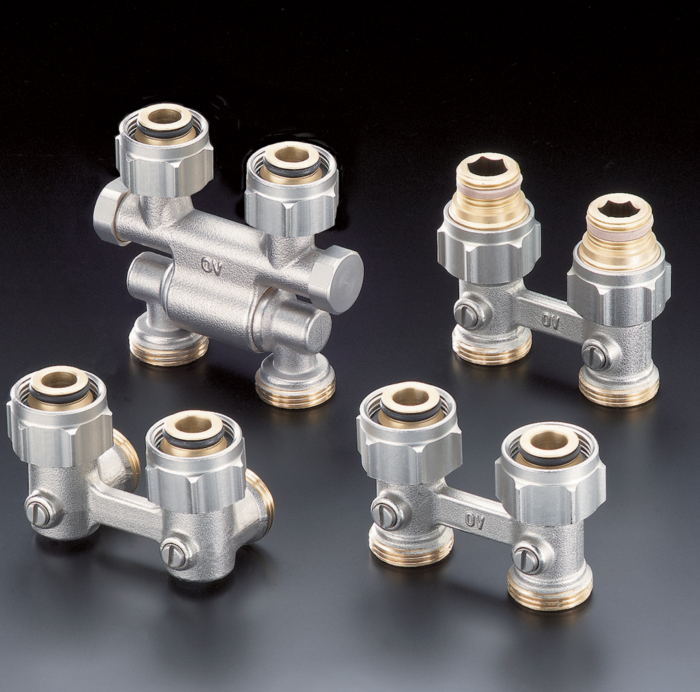

Фитинги для металлопластиковых труб отопления

Фитингов для металлопластиковых труб отопления может быть большое разнообразие

При помощи этих комплектующих изделий металлопластиковый трубопровод монтируется очень быстро и надежно, позволяя выполнять любые разветвления и конфигурации, особенно учитывая, что труба допускает изгиб радиусом минимум 80 мм при ручном исполнении и 45 мм с применением трубогиба.

Монтаж трубопровода отопительной системы для водоснабжения: Valtec 32 и другой выбор

Такая особенность этих контуров связана с тем, что нагрев финишного полового покрытия производится через посредство бетонной стяжки, в которой они расположены. Ремонтные работы были бы излишне сложными.Металлопластиковый трубопровод может быть двух видов: для основной системы обогрева с радиаторами и для теплых полов. Принципиальные различия в этих двух случаях состоят в том, что температура в радиаторной схеме примерно в 2,5 раза выше, чем в схеме теплого пола. Если радиаторная система включает в себя множество соединений с фитингами, то соединение в регистрах теплого пола не просто не рекомендовано, а недопустимо. В нем имеют место всего два соединения – на входе и на выходе из смесительного узла, в обоих местах применяется пресс-фитинг. Монтаж металлопластиковых труб для отопления должен делать опытный человек.

Для выполнения контуров теплого пола без стыков металлопластиковые трубы производятся в бухтах длиной от 200 до 400 метров. Такие контуры выполняются для каждого помещения в отдельности, что позволяет в смесительном узле регулировать температуру для каждого из них индивидуально.

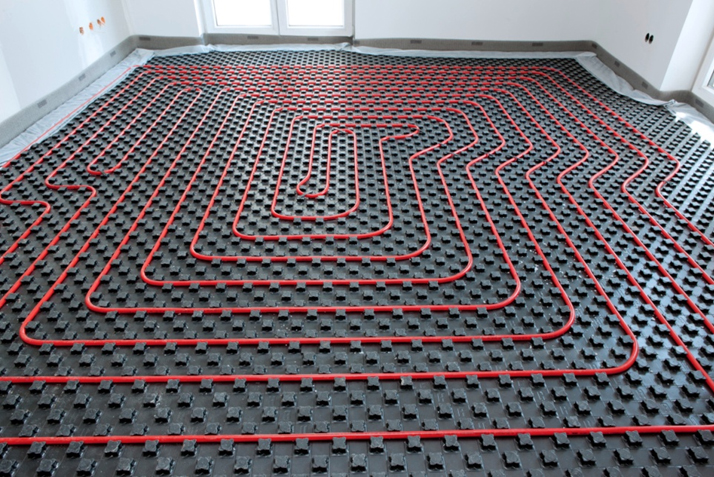

Укладка труб теплого водяного пола на специальную матрицу из пластика

Укладка труб теплого водяного пола на специальную матрицу из пластика делается просто

Инструмент для монтажа системы с подключением радиаторов: для всех диаметров в месте разрыва

Последовательность выполнения операции по установке тройника на металлопластиковую трубу

Схема выполнения работ выглядит так

Последовательность выполнения операции по установке тройника на металлопластиковую трубу:

  1. Обрезка резаком.
  2. Торцовка — специальный инструмент.
  3. Установка тройника.
  4. Обжатие рубашки, используется компрессионный инструмент.

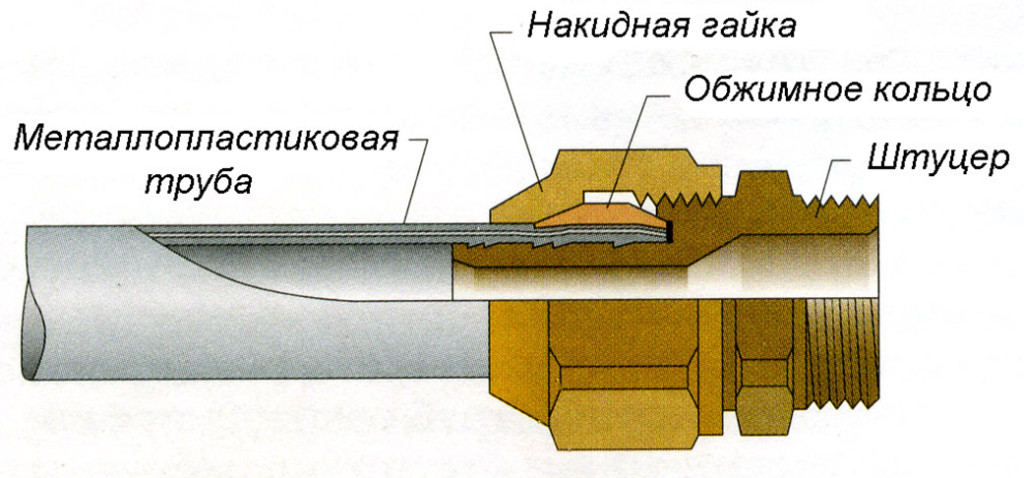

Подключение штуцера

Подключение штуцера: накидная гайка воздействует на обжимное кольцо — неразъемное соединение.

При необходимости демонтажа соединение вырезается, повторное применение штуцера может привести к некачественному стыку. Металлопластиковые трубы для отопления — достойный конкурент побратимам.

Инструмент применяется для резки труб. Выполняет строго перпендикулярный рез. Торец нуждается в доработке.

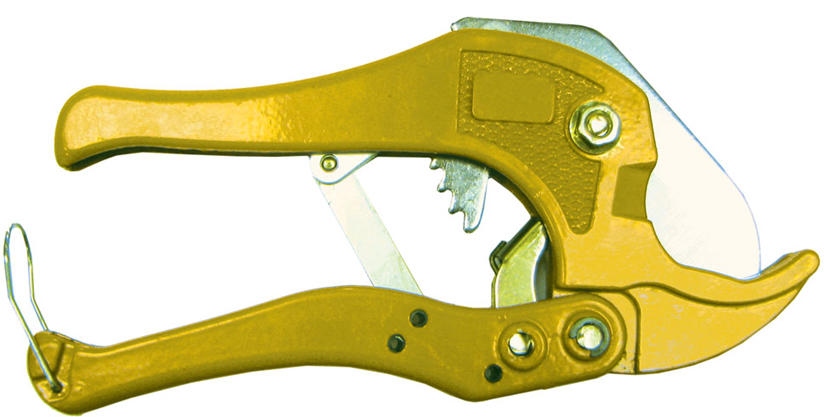

Труборез для пластиковых и металлопластиковых труб диаметром до 42 мм

Труборез для пластиковых и металлопластиковых труб диаметром до 42 мм пригодится

Совет: При резке металлопластиковых труб предусмотрите запас длины на два соединения с учетом длины штуцеров, при неудачном соединении старое место нужно будет отрезать.

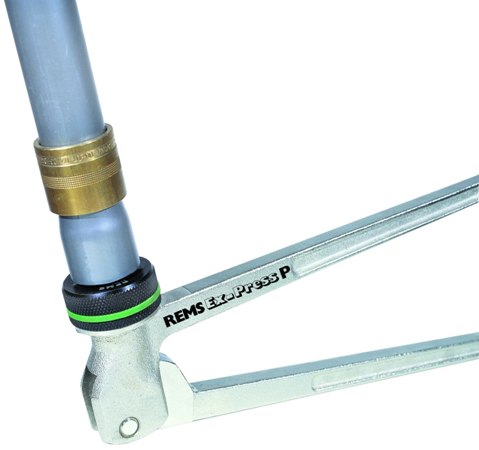

Расширитель концов труб

Этот инструмент позволяет переходить на использование другого размера труб по ходу монтажа без использования переходника

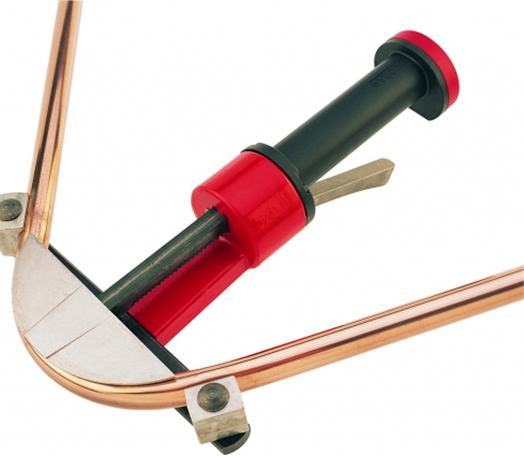

Трубогиб «Арбалет для работ с медными и металлопластиковыми трубами

Трубогиб «Арбалет для работ с медными и металлопластиковыми трубами пригодится всегда

Все виды монтажа своими руками: правильный расчет от 1 метра

Радиаторная система отопления монтируется следующим образом:

  1. Устанавливаются радиаторы отопления в соответствии с проектом. Трубы нарезаются по месту на необходимые длины, начиная от смесительного узла.
  2. Устанавливаются фитинги в соответствии с планом разводки. Труба соединяется передним концом, затем крепится к стенам специальными кронштейнами с зажимами для фиксации. Каждый разъемный стык необходимо выполнять максимально аккуратно.
  3. В наиболее возвышенной точке разводки нужно установить клапан для стравливания воздушных пробок, которые непременно образуются при заполнении разводки водой.
  4. По завершению заполнения системы необходимо произвести пробный пуск системы под максимальным давлением и при максимальной температуре теплоносителя, которая не должна превышать 95оС.
  5. В процессе опробования внимательно осмотреть все радиаторы отопления и каждый стык в системе. При наличии протечек устранить их.
  6. Универсальность фитингов, простой инструмент, и небольшой вес труб позволяют выполнять все работы своими руками, посторонняя помощь не требуется.

Теплый пол может быть как вспомогательным обогревом, так и основным, когда радиаторная не применяется.

Нужно помнить, что температура теплых полов не должна быть более 30оС, в противном случае интенсивность конвекционных потоков будет поднимать с пола пыль, которой придется дышать.

Порядок укладки металлопластиковых труб показан выше, холодный и горячий концы нужно подключить к смесительному узлу. После этого:

  1. Провести пробный запуск системы, при этом особенно внимательно осмотреть уложенные контур на предмет наличия протечек, Поскольку в контуре нет стыков, остается убедиться в ее целостности. Возникновение протечек в процессе эксплуатации приведет к необходимости демонтажа финишной стяжки.
  2. Проверить плотность соединений в местах подключения к смесительному узлу, при необходимости устранить протечки.
  3. Выполнить финишную бетонную стяжку по заранее установленным маякам, при необходимости, после окончательного затвердения бетона выровнять пол наливным слоем. Для выполнения этой работы обязательно привлеките помощника, тогда будет возможно вести укладку бетона и приготовление очередной порции одновременно. Перерывы в укладке стяжки крайне нежелательны.
  4. Просушка пола до начала эксплуатации производится не менее, чем 4 недели, после чего можно укладывать финишное покрытие и вводить пол в эксплуатацию.

Совет: При проектировании отопления, а особенно смесительного узла обязательно нужно предусмотреть устройство «байпас» — он обеспечит безопасность эксплуатации и плавную работу системы.

Не опасайтесь сложностей, все работы просты и доступны мало-мальски подготовленному человеку. Металлопластиковые трубы для отопления подходят лучше всего. Успехов вам!
