Как разобрать смеситель и поменять в нем картридж: инструкция

0 194

Если на кухне или в душе сломался смеситель – это не всегда является поводом для полной замены устройства. Если речь идет об однорычажных смесителях, иногда можно только заменить картридж.

Как разобрать смеситель и поменять в нем картридж: инструкция
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

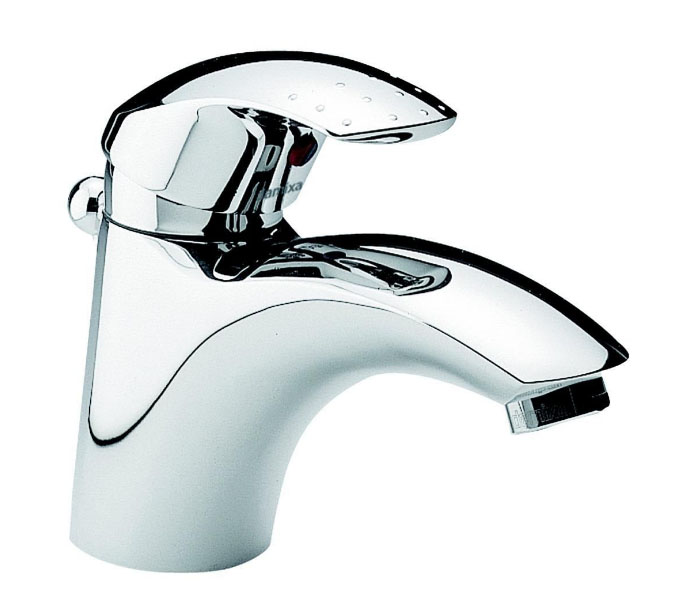

Принцип работы однорычажного смесителя

Как ясно из названия, функции обеих головок, которые характерны для двухвентильного устройства, выполняет один рычаг. Когда его поворачивают из стороны в сторону, поднимают вверх или вниз – регулируется температура и напор воды из крана. Он состоит из следующих элементов:

  • ручка-рычаг,
  • корпус,
  • шток с гайкой и шайбой, чтобы деталь плотное прилегала,
  • шаровой картридж. Он удерживается в корпусе при помощи резиновых седел, у него три отверстия вывода: на горячую, на холодную воду и для подачи смешанной жидкости. Керамический картридж для смесителя иногда называют дисковым, он встречается гораздо чаще шарового.

Нельзя сказать, что какой-то из них предпочтительней другого. Все виды картриджей для смесителей имеют одно слабое место: они легко приходят в негодность, если вода не проходит фильтрацию, прежде чем попасть в кран.

Как разобрать смеситель и поменять в нем картридж: инструкция
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Несложное устройство позволяет поменять неисправный картридж даже тем, кто плохо разбирается в сантехнике.

Что должно натолкнуть на мысль о необходимом ремонте?

  1. Нарушен принцип регулировки температуры воды. То есть, однорычажный смеситель действует произвольно, вне зависимости от движения ручки.
  2. При блокировке подачи воды, она продолжает подтекать.
  3. Пропал привычный напор, но в работе системы водоснабжения сбоев не было.

Прежде чем отправиться в магазин, чтобы приобрести новый картридж для смесителя, следует извлечь старый и взять его с собой. Дело в том, что эта деталь может отличаться у различных производителей:

  • по длине штока,
  • посадочной частью,
  • диаметром.

Производители и цены. Особенности конструкции

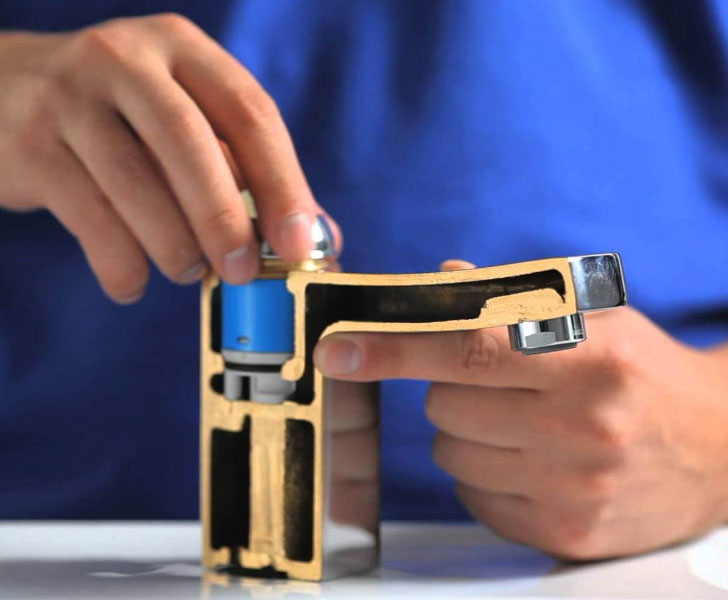

Шаровой картридж для однорычажного смесителя представляет собой полую деталь круглой формы, который плотно прилегает к резиновым седлам-креплениям. Напор воды обеспечивает его плотную посадку. Он изготавливается из нержавеющей стали и является надежным и долговечным механизмом. Замена картриджа в смесителе потребуется, если нарушится его герметичное крепление, например, из-за попадания окалины. Шаровые механизмы встречаются в продаже реже, так как у производителя должна иметься лицензия на их установку.

Как разобрать смеситель и поменять в нем картридж: инструкция
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

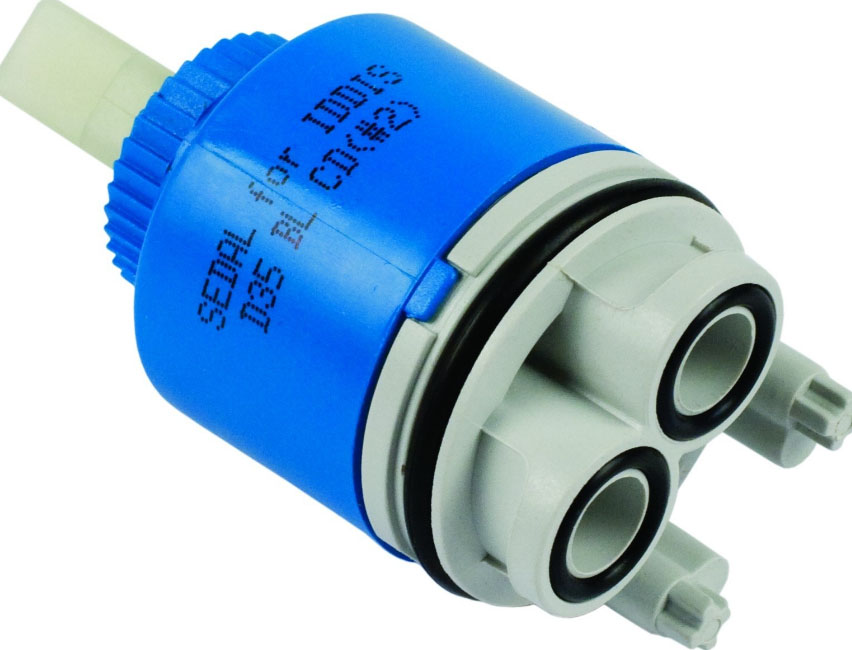

Поэтому гораздо проще найти на замену керамический аналог, чем картридж для шарового смесителя. Он состоит из двух дисков, плотно прилегающих друг к другу. Верхняя пластина во время движения ручки крана смещается относительно нижней, перекрывая подачу горячей или холодной воды различной степени. По этому же принципу происходит регулировка напора.

Конструктивные отличия в картриджах любых компаний-производителей невелики. Но среди профессиональных сантехников принято считать, что замена картриджа на смесителе потребуется гораздо раньше, если это изделие из недорогой ценовой категории. Известные бренды могут себе позволить вкладывать средства в разработки собственных технологий для увеличения срока службы своего товара, но и цена за это соответственно высока.

Ремонт картриджа смесителя – неблагодарная и невыгодная затея. Запасные части к ним встречаются крайне редко, гораздо быстрее купить новый механизм.

Итак, какова же цена на картридж для однорычажного смесителя в среднем?

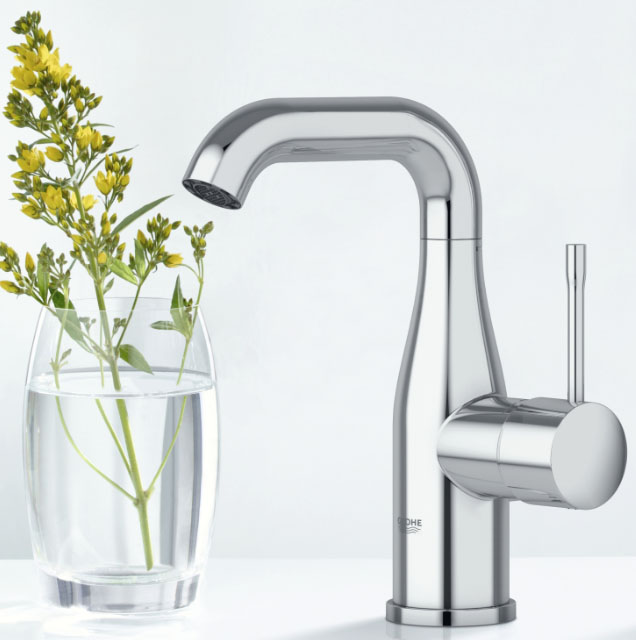

  • Дисковые картриджи Grohe отличаются тем, что на пластины наносится углеродно-кристаллическое напыление. Это делает и без того надежный керамический картридж еще более прочным. В зависимости от диаметра модели 46 или 35 мм, цена составляет от 1300 до 2000 – 2500 руб.
  • Сантехника от ТМ Vidima (Болгария) не относится к разряду элитных, но гарантия качества на картриджи у производителя внушительная – 5 лет. Для изделий, цена на которые вне зависимости от диаметра и места установки не превышает 950 рублей – это очень похвальная характеристика.
  • Если повезет, то картридж от финской компании Oras можно найти за 2800 руб. Но на поиски запчасти на замену придется отправиться не скоро, он прослужит долго. Все механизмы у этого бренда стандартные, так что проблем с приобретением картриджа не возникнет.
  • Сантехника от немецкого бренда Handgrohe создана в соответствии с национальными принципами основательности и бережливости к потребляемым ресурсам (воде и электроэнергии). Такие «умные» картриджи стоят от 3 – 3,5 тыс. рублей, но само устройство крана предполагает долгий срок службы всего механизма в целом и составных частей в частности.
  • Замена картриджа в смесителе Damixa не потребуется долгое время. Датскую компанию отличает стремление к инновациям, а при производстве их сантехники применяются в числе прочих технологии, запатентованные для создания космических кораблей. Поменять картридж в сантехнике Дамикса обойдется от 2 до 4 тыс. руб.

Как разобрать смеситель и поменять в нем картридж: инструкция
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Задуматься о предстоящем ремонте стоит еще на стадии выбора смесителя. Замена картриджа в кране – процедура неизбежная даже для дорогих брендов. Поэтому при ограниченном бюджете стоит выбирать среди предложений средней ценовой категории. Нелишним будет узнать о наличии в свободной продаже запчастей на замену, чтобы не заказывать нужную через официальных дистрибьюторов, теряя время на ожидание ее поставки.

От чего картридж приходит в негодность

Качество воды – это наиглавнейшая причина того, почему требуется заменить картридж в смесителе. Фильтры по очистке нужно устанавливать в обязательном порядке, тогда даже самая бюджетная сантехника прослужит гораздо дольше.

Керамические картриджи быстро выходят из строя, когда абразивные частицы день ото дня попадают между дисков. Они царапают поверхность пластин, ухудшают плотность прилегания, приводят к неравномерному истиранию элементов картриджа.

Смена картриджа в смесителе с шаровой системой требуется из-за возникновения засора между самим элементом и седлами. Даже если герметичность не нарушается сразу, резиновые упоры могут в дальнейшем деформироваться, что все равно приведет к образованию течи. Затвор тоже может быть закупорен, но иногда для устранения неполадок в работе достаточно разобрать механизм, очистить его и вернуть все на место.

Вода может сочиться из-под неплотно затянутого соединения колпачка рычага. В этом случае действия по ремонту сведутся к плотному соединению узла. Когда вода пробивается у основания крана, скорее всего, износились уплотнительные кольца. Замена картриджа смесителя в этом случае не нужна, достаточно приобрести ремкомплект. Треснуть может сам шар – это прямое свидетельство того, что пора переходить непосредственно к замене картриджа.

Как разобрать смеситель и поменять в нем картридж: инструкция
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Порядок работ по замене

Замена картриджа в смесителе своими руками – это процесс, доступный любому домашнему мастеру. Перед началом работ нужно перекрыть подачу горячей и холодной воды, слить остатки жидкости из крана.

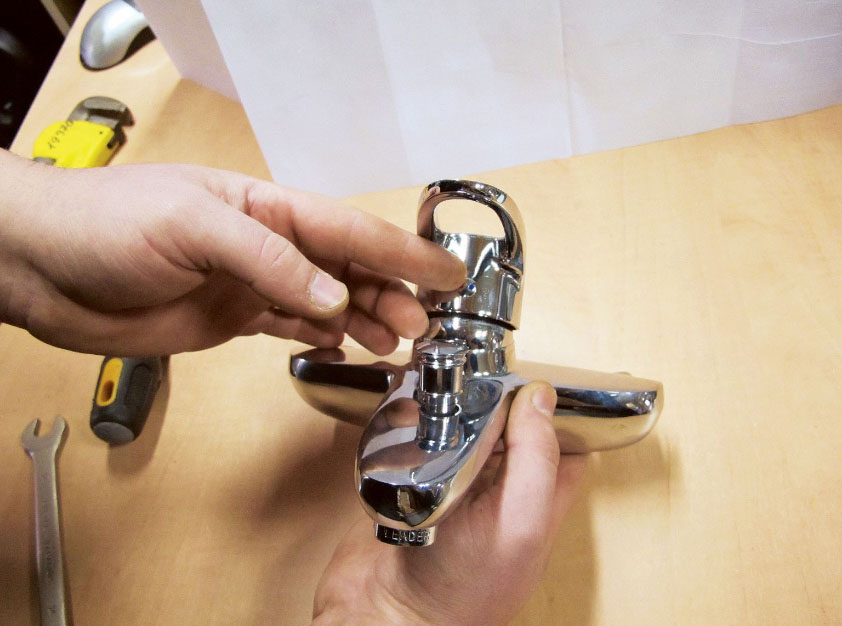

  1. Нужно разобрать однорычажный смеситель. Для этого снимается декоративная заглушка, которая расположена на передней стороне рычага крана. Она сделана из пластмассы и плотно сидит в углублении, поэтому ее можно аккуратно поддеть отверткой или ножом. Она не только служит указанием, в какую сторону поворачивать ручку, чтобы получить теплую или холодную воду. Она закрывает запорный винт, поэтому ее потеря чревата тем, что домочадцам и гостям придется постоянно видеть внутреннее устройство смесителя.
  2. После снятия заглушки, доступ к запорному винту открыт. Его надо окрутить с применением шестигранного ключа. Лучше пользоваться специальным инструментом, чтобы не повредить детали.
  3. Перед тем, как вынуть картридж из смесителя, остается снять рычаг с корпуса крана. Искомая неисправная деталь находится прямо под ним. Открутить смеситель бывает трудно, если детали в процессе эксплуатации прикипели друг к другу. В этом случае рекомендуется некоторое время поливать рычаг горячей водой – он немного расширится, теперь можно обработать его аэрозольным препаратом WD-40. Он растворяет ржавчину и окись, после чего ручка легко снимется и можно будет поменять картридж в кране.

Как разобрать смеситель и поменять в нем картридж: инструкция
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Принцип замены неисправных деталей в различных модификациях однорычажных смесителей идентичен. Он может отличаться парой деталей, но суть неизменна.

  1. Теперь, чтобы поменять картридж в смесителе требуется удалить декоративную гайку. С ней можно справиться и без инструмента, вручную, если приложить небольшое усилие.

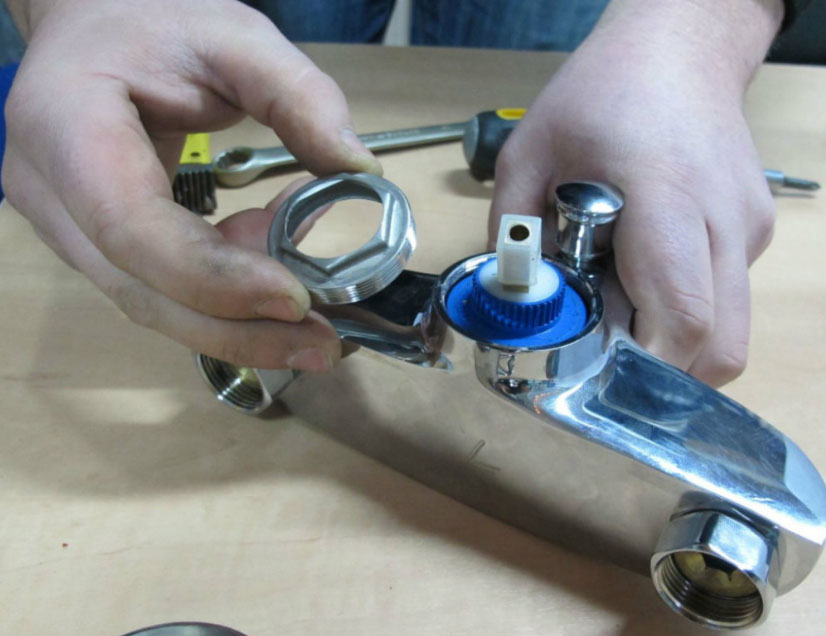

  2. Вытащить картридж из смесителя мешает прижимная гайка. Понадобится накидной ключ, а в случае его отсутствия подойдет газовый или плоскогубцы. Прижимная гайка обеспечивает плотную посадку картриджа внутри крана, поэтому в процессе сборки ее нужно будет закручивать особо тщательно.
  3. Теперь можно снять картридж со смесителя, просто потянув его из креплений.

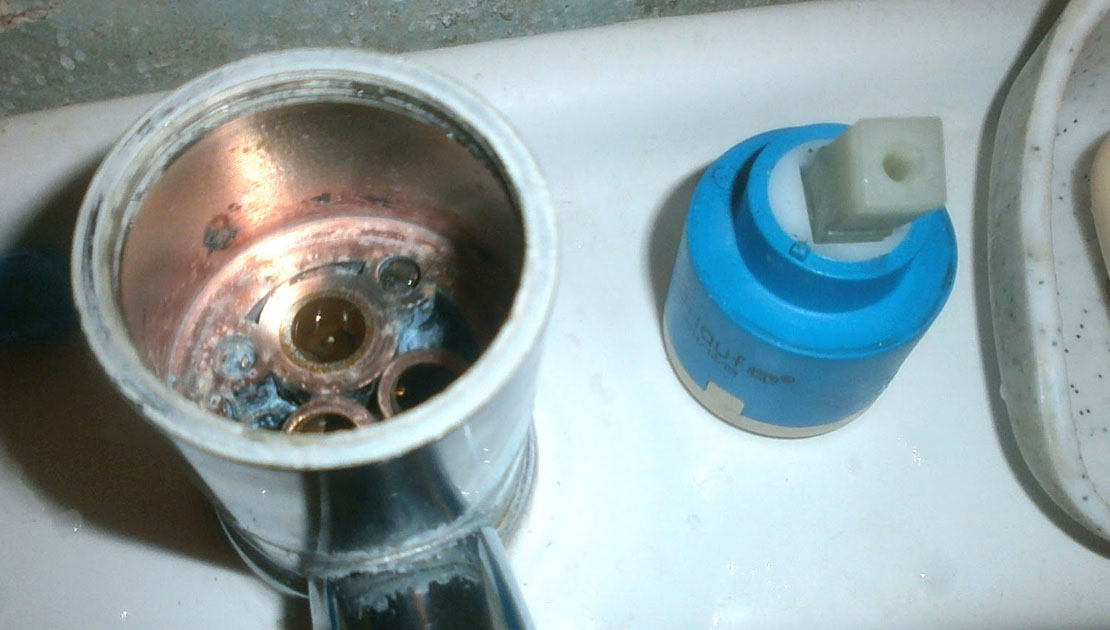

  4. Седла, на которые опирается картридж, снабжены отверстиями. На старой и новой детали отчетливо просматриваются выступы, которые должны четко совмещаться с отверстиями в креплениях. Чтобы заменить картридж в кране правильно, надо аккуратно вложить его в седла, чтобы все углубления посадочного места соответствовали выемкам на детали. В процессе установки картриджа не требуется прилагать усилий. Если запчасть приобретена верно, то она легко займет свое место внутри смесителя.
  5. Теперь можно начинать процесс обратной сборки. Надевается и затягивается прижимная, а затем и декоративная гайка. Ручка крана помещается на шток и фиксируется запорный винт. На свое место возвращается пластиковая заглушка.

Как разобрать смеситель и поменять в нем картридж: инструкция
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Если требуется заменить картридж в смесителе с шаровой системой, то пункты с 1 по 5 выполняются без изменений. Когда получен доступ к шару, его вынимают и проводят осмотр резиновых уплотнителей. В случае их износа – они подлежат замене, как и пружинки, фиксирующие шар. Если уплотнители в хорошем состоянии, их можно аккуратно почистить, после установить на место новый шар и собрать смеситель.

Эта последовательность действий позволяет сменить картридж в смесителе. Теперь нужно вернуть подачу воды в систему и попробовать включить кран. Если регулировать температуру легко и нигде не наблюдается протечек, значит все выполнено правильно.

Замена картриджа в смесителе душевой кабины проводится по тому же принципу, что и в однорычажных кранах на кухонной мойке или на раковине. Единственный нюанс, что деталь может прийти в негодность не только по причине плохой воды, но и из-за гидроудара. А еще керамическим картриджам в душевых кабинах приходится распределять воду на гибкий шланг. В этом случае они установлены в диверторе. Если неисправна эта деталь, то провести ремонт не получится, придется приобрести новый дивертор.

Поменять картридж в смесителе, если он подобран правильно, не сложно. С этой задачей справится каждый в короткие сроки.
