Сантехнический трубный хомут: теперь Вы сможете сделать самостоятельно

Чтобы закрепить водопроводные трубы к стене или устранить дефекты трубопровода применяют хомуты для закрепления труб. Они изготавливаются из стали или пластика. Пластиковые не подвержены коррозии, но шаг установки у них увеличивается.Они не применяются для проведения ремонтных мероприятий, поскольку в них не предусматривается гидроизолирующий слой. Металлические хомуты имеют большую степень надежности и способны поглощать вибрации всей системы труб, поэтому они получили наиболее широкое распространение.

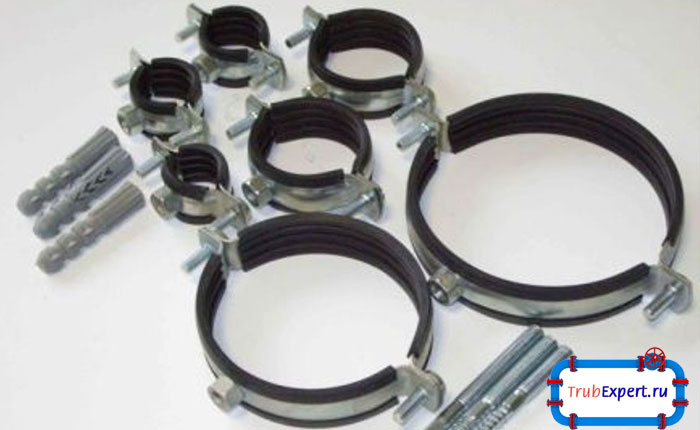

Хомуты для труб - первые помощники при протекании труб

Хомуты для труб — первые помощники при протекании труб

Простейшая конструкция хомута

Основным элементом изделия является обжимной бандаж, который имеет стальную внешнюю поверхность. Внутренняя часть в большинстве случаев изготавливается из рифленой резины, которая играет роль уплотнителя и обеспечивает отличную герметизацию. В качестве материала для производства применяется оцинкованная сталь.

Стальной хомут при проведении работ используется двух видов:

  • двойной C-образный;
  • одинарный О-образный.

Первый представляет собой две одинаковые половинки, скрепленные с двух сторон. Во втором случае конструкция предусматривает одно ушко для крепления, в отверстие которого вставляется болт. Диаметр крепежного изделия принимается равным 8 или 10 миллиметрам. Оба типа хомута одинаково удобны для производства работ.

В зависимости от шага креплений и диаметра трубопровода подбирают диаметр изделия по внутреннему измерению, ширину стальной полосы и ее толщину. Стальные хомуты для крепления труб обычно устанавливаются с шагом 1,6-1,8 м при горизонтальном направлении труб и 2,4-2,6 м при вертикальном.

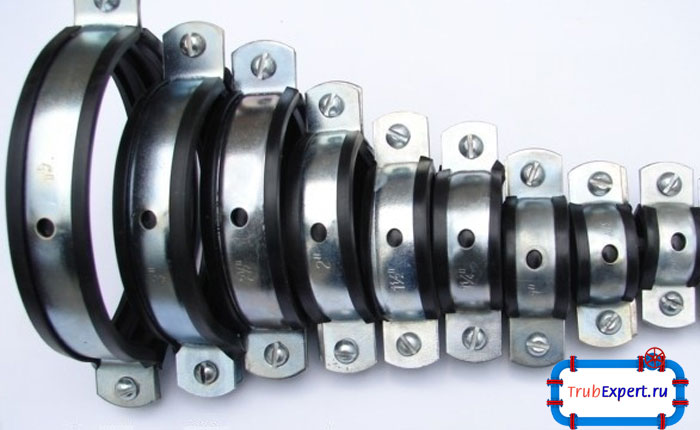

Стальные хомуты выполнены из стального каркаса с уплотнителем из гофрированной резины

Стальные хомуты выполнены из стального каркаса с уплотнителем из гофрированной резины

Самостоятельное изготовление изделия из доступных материалов

Перед началом работ потребуется подготовить все необходимые инструменты и измерить диаметр труб, если он неизвестен. Измерения проводятся с помощью штангенциркуля или нескольких линеек. Первый вариант позволит получить значение с меньшей погрешностью.

Далее потребуется вычислить длину металлической полосы, которая необходима, чтобы изготовить сантехнический трубный хомут. Для этого пользуются формулой l=π*D + 4 см, где l — длина полосы, D — измеренный диаметр, а π = 3,14. Запас в 4 см предусматривается для изготовления ушек для крепежных элементов.

Чтобы изготовить хомут для труб понадобятся следующие инструменты:

  1. болты M8 или М10 и соответствующие им гайки и шайбы;
  2. гаечные ключи;
  3. ножницы для работы с металлом или другие режущие механизмы, предназначенные для работы со сталью;
  4. плоскогубцы и молоток;
  5. дрель.

В качестве материала для бандажа применяется полоса из жести с оцинкованной поверхностью. Ее ширина должна составлять от 4 до 8 см, а толщина 1 мм. Более толстый материал будет очень сложен в работе. В качестве уплотнителя необходимо подготовить кусок резины подходящего размера толщиной 3 мм.

На металлических заготовках необходимо разметить расположение ушек и отогнуть их под прямым углом.  Данную операцию выполняют вручную или с помощью плоскогубцев. Отверстия под болтовые соединения просверливают дрелью. Размер зависит от диаметра крепежного изделия.





Металлической полосе придают необходимую форму. При необходимости выравнивания постукивают поверхность молотком. После проверки совпадения отверстий в ушках в трубный хомут вставляется резиновая прокладка. Изделие готово к закреплению на металлические трубы.

Чтобы стянуть небольшой хомут, достаточно предусмотреть один болт. При ширине полосы хомута до 6 см потребуется использовать два крепежных изделия. При ширине бандажа от 6 до 8 см рекомендуется устанавливать три болта.

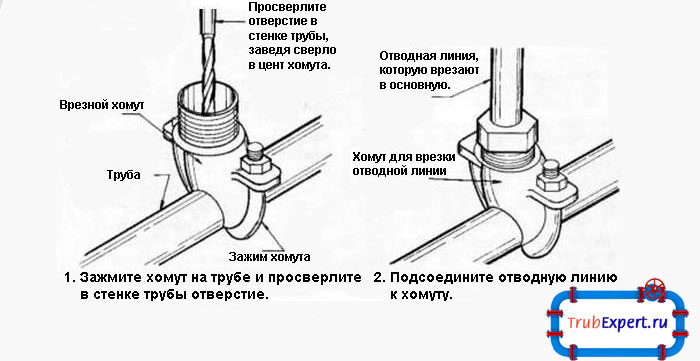

Схема применения врезного хомута в системе центрального водоснабжения

Схема применения врезного хомута в системе центрального водоснабжения

Инструкция по закреплению хомута на трубе

Чтобы самостоятельно установить ремонтный металлический хомут для труб необходимо следовать следующему порядку действий:

  • перед началом установки хомут на трубу разгибается;
  • установка изделия на трубу с небольшим проталкивающим усилием;
  • в отверстия ушек продеваются болты;
  • с помощью завинчивания гаек стягивают ушки до плотного прилегания к трубе.

Самостоятельное изготовление и установка такого крепления для трубопроводов -это всего лишь временная мера для устранения протечек. Металл уже начал разрушаться под действием коррозии, поэтому в скором времени потребуется проведение серьезного ремонта посредством сварки или полная замена поврежденных труб.

После установки необходимо проверить надежность герметизации. Для этого трубу вытирают насухо и выжидают 5 минут или чуть больше. По истечении этого времени поводят визуальный и тактильный контроль поверхности трубы на наличие увлажнения.

Крепеж для труб горячего водоснабжения или отопительной системы должен быть изготовлен из материалов, не препятствующих температурному расширению трубопровода.

Присоединение к магистральному трубопроводу

Чтобы подключить частный дом к централизованной системе водоснабжения нужно получить разрешающие документы, которые требует организация, отвечающая за сети на данной территории. После этого работы проводятся профессиональными работниками коммунальной службы. Слесарь выполняет работы без понижения давления в системе и использования сварочного аппарата.

Врезка происходит с помощью прокалывания трубопровода сквозь отверстие в хомуте. Место контакта уплотняется с помощью резиновых накладок и происходит просверливание. Чаще всего для данного вида работ применяют хомуты-обоймы, состоящей из двух частей — верхней и нижней. Также применяют засверловочные и электросварные хомуты, но они не подходят для труб больших диаметров.

Врезка в магистральный трубопровод без разрешения и контроля со стороны коммунальных служб — незаконное деяние. С 1 сентября 2014 года за это предусмотрена административная ответственность. В качестве наказания назначается штраф, величина которого зависит от диаметра трубы. При проведении работ обязательно приглашают представителя организации, ответственной за магистральные сети.

Изготовление и закрепление ремонтного хомута на трубы посильная задача для непрофессионала.Самостоятельное устранение протечек не всегда способно решить проблему, но поможет выиграть время до обращения к специальным службам.
