Металлоконструкции из профильной трубы: палочка-выручалочка номер 1 при строительстве

Для изготовления различных металлических конструкций как в индивидуальном, так и в массовом секторе сейчас активно применяются металлические профили. Сварные изделия из металла отличаются прочностью и надежностью, их легко соединять между собой свариванием.

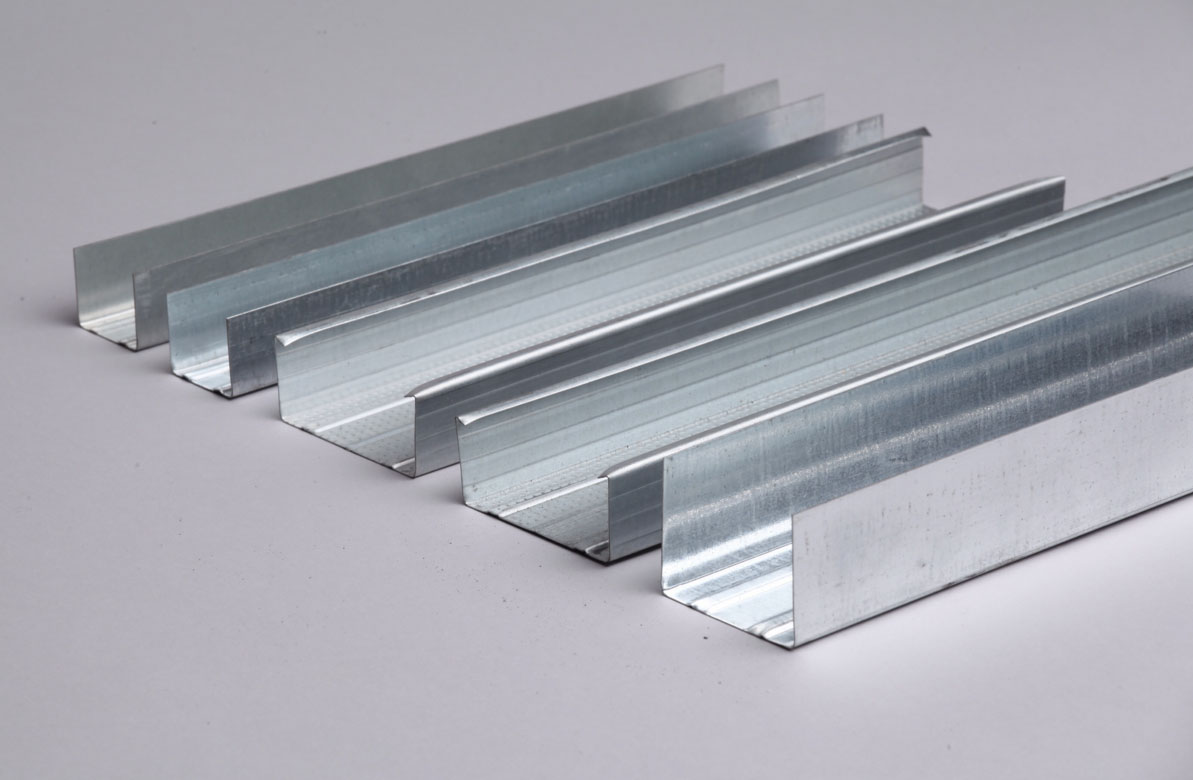

Металлический профиль

Металлический профиль активно используется для изготовления различных конструкций

Общие сведения

Металлический профиль изготавливают разными способами и он отличается по форме. Изделия представляют собой длинномерные элементы, изготовленные способом прокатки листовой стали. Выделяют три типа профильных материалов:

  • профильная труба;
  • стоечный профиль;
  • направляющий профиль;
  • потолочный профиль;
  • угловой профиль.

Эти элементы широко применяются в строительстве. Основные области применения:

Под термином профильная труба понимают все типы сечений, кроме круглого. К ним относят:

  1. квадратное (наиболее распространено);

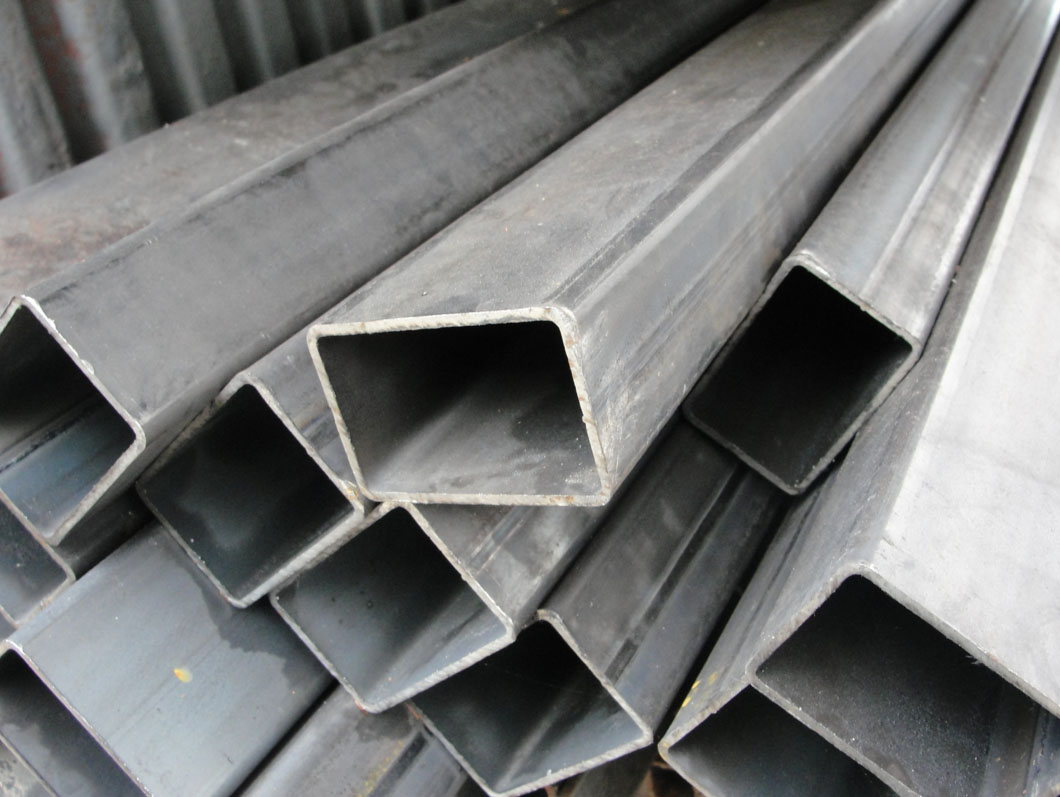

    Профильная труба

    Квадратное сечение профильной трубы

  2. прямоугольное;
  3. овальное;
  4. треугольное (малораспространенное).

Изготовление труб 12м и других размеров

При выпуске руководствуются нормативными документами. Для каждого типа сечений создан свой ГОСТ (Государственный стандарт):

  • ГОСТ 8639-82 — квадратное сечение;
  • ГОСТ 8642-68 — овальное;
  • ГОСТ 8645-68 — прямоугольное;
  • ГОСТ 8650-57 — треугольные.

Последние две цифры в маркировке документа обозначают год выпуска. Видно, что последние три давно не обновлялись, это можно объяснить низкой популярностью изделий.

В качестве сырья для изготовления применяют следующие виды стали:

  • углеродистая;
  • низколегированная;
  • нержавеющая.

Возможен выпуск проката из алюминия, но их применение ограничено из-за невысокой прочности материала.

Способы изготовления:

  • горячая деформация;
  • холодная деформация.

Заготовкой служит круглая труба (штрипс), которая обрабатывается на формовочном станке.

Совет! Если изделия из труб будут выполнять несущую функцию, лучше выбрать квадратное или прямоугольное сечение. Дело в том, что при сгибании листа под углом 90 градусов образуются ребра жесткости, которые повышают несущую способность конструкции за счет уменьшения деформаций.

Области применения конструкций из профильной трубы

Конструкции из труб распространены во многих сферах производства. К основным областям относят:
  • каркасы в промышленном строительстве;

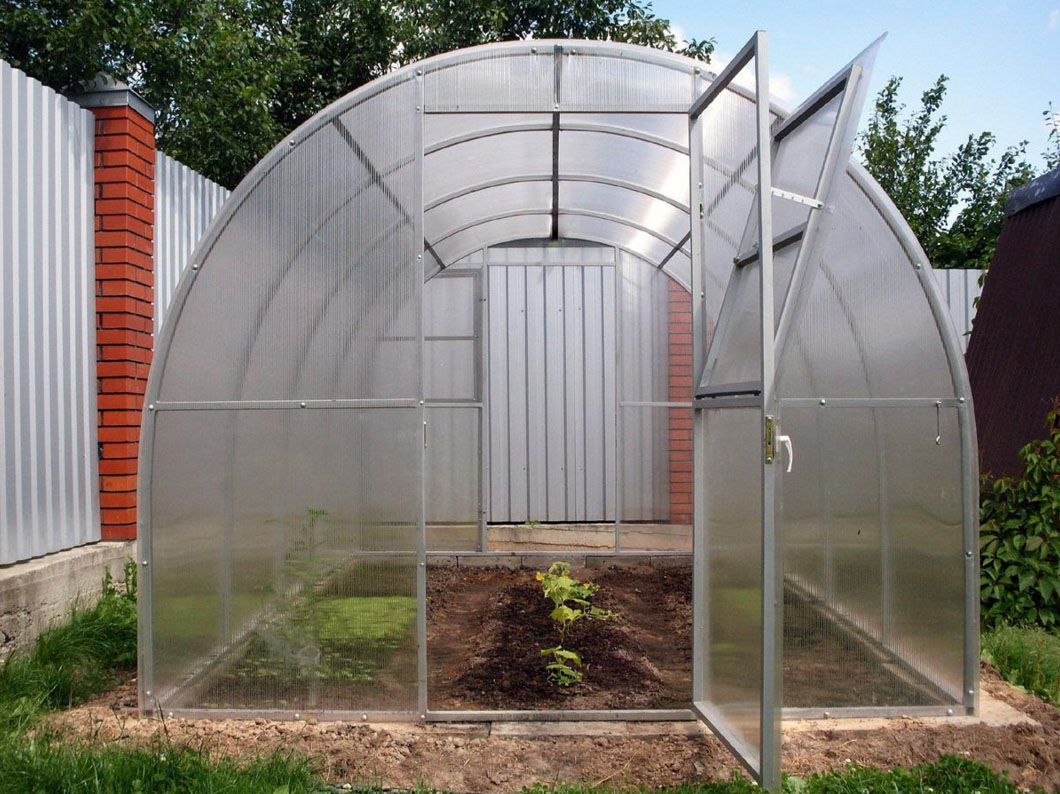

    Теплица из профильных труб

    Каркас теплицы изготовленный из профильной трубы

  • каркасы для элементов гражданских зданий (общественных, административных и жилых);
  • кованые изделия из профильной трубы;
  • мебель из металла.

Подробнее о них рассмотрено ниже.





Промышленные объекты: разборные и неразборные, колонны

Изделия из профильной трубы бывают следующих видов:

  • стойки;
  • перемычки;
  • балки;
  • каркасы;
  • элементы заборов и навесов.

Стоит учесть, что несущая способность тонкостенных элементов не высока, поэтому их применяют для конструкций, испытывающих небольшие нагрузки, сооружений с низкой степенью ответственности, подсобных построек. При выборе размеров сечения ориентируются на следующие рекомендации:

  • несущие конструкции — сечение 200×200 или 150×150 миллиметров;
  • ненесущие конструкции — сечение 120×120 или 100×100 миллиметров.

Соединение выполняют на электросварке, толщина стенок зависит от нагрузки и находится в пределах 6-12 миллиметров. Более тонкая сталь не способна выдержать оказываемое воздействие.

Гражданские объекты: легкий навес с поликарбонатом, сварные распашные ворота, ферма, теплица для дачи, двери по чертежам

В этом случае речь идет о таких же элементах каркаса, как и в промешенных зданиях, но отличается область использования. В качестве примеров приводят:

  • каркасы козырьков над крыльцами и входами в подвалы;
    Козырек

    Какркас козырька изготовленный из профильной трубы

  • каркасы летних помещений (веранд, террас);
  • каркасы навесов разных назначений (например, автобусные остановки или навесы над торговыми площадями);
  • изготовление заборов;
  • рекламные щиты;
  • перила и ограждения для лестниц, пандусов, площадок;
  • ограждения балконов и лоджий;
  • калитки и ворота из профильной трубы.

Изделия из профильной трубы пользуются большой популярностью.

Представлены только основные варианты. Конструкции можно изготавливать своими руками. Сварку труб между собой выполняют по ГОСТ 5264-80*. Тип сварки подбирают в зависимости от типа соединения труб: по длине или под углом. Катет шва зависит от типа сварки и толщины стенок соединяемых профильных изделий.

Совет! Вне зависимости от области применения элементы антикоррозийными составами. Устойчивы к ржавчине изделия из алюминия, но их использование ограничено свойствами материала.

Еще одной областью использования в гражданском строительстве стало возведение каркасных домов. Здесь важно соблюдать осторожность и грамотно применять изделия. Они подойдут для зданий с небольшой нагрузкой. Особенно рекомендуется обратить внимание на ветровые воздействия. Соединения элементов каркаса между собой выполняются так, чтобы они обеспечивали надежность и жесткость.

Минусом металлического каркаса стала высокая теплопроводность стали, что означает появление мостиков холода в стенах. Проблему способен решить термопрофиль. При проектировании требуется учесть следующие преимущества профильных труб в качестве строительного материала:

  • масса, которая позволяет обходиться без грузоподъемной техники;
  • возможность выполнения монтажа самостоятельно;
  • срок службы каркаса (десятки лет, чего достаточно, например, для дачного домика).

Мебель и кованные изделия своими руками: декоративные варианты

Частное строительство дает свободу для использования профильных труб. Сварные изделия выбираются меньших размеров, чем для промышленности. Распространены квадратные трубы сечением 80×80, 50×50 миллиметров и меньше.

Мебель из металла изготавливают следующих типов:

  • дачные скамейки и столики;
  • оборудование для детских площадок;
  • стеллажи, полки, витрины;
  • торгово-выставочное оборудование;
  • скамейки, парты и стулья для образовательных учреждений;
  • каркасы кроватей;
  • офисная мебель.

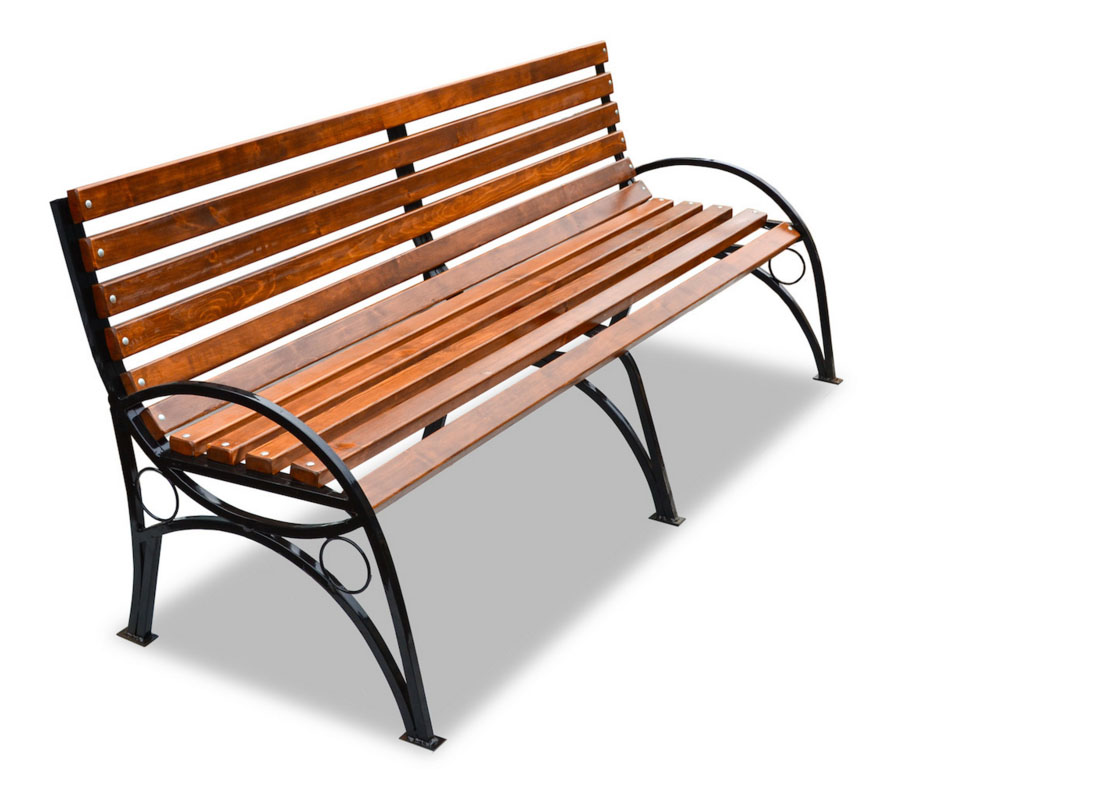

Скамейка

Скамейка из профильной трубы

Кованые конструкции из профильной трубы отличаются своей индивидуальностью.

Мебель из профильной трубы не испытывает высоких нагрузок, что позволяет уменьшить сечение и толщину стенки. Например, чтобы сделать кровать из профильной трубы достаточно будет купить изделия сечением 20×20 или 30×30 в зависимости от назначения (детская, взрослая, односпальная, двуспальная). Толщина стенок при этом равняется 2-4 мм.

Совет! Если требуется изготовить конструкцию, на которую не будет приходиться серьезная нагрузка, берут трубы толщиной 0,8-1,5 мм. Эти типоразмеры обрабатывают паяльной лампой. Небольшой нагрев позволяет изгибать элементы и придавать им нужную форму.

Металлоконструкции из профильной трубы — отличный вариант для самостоятельной работы, обладающий многими преимуществами. Изделия и конструкции из профильной трубы используются в промышленных и строительных целях.
