Как сделать шиберную задвижку на дымоход своими руками за 55 минут

Качество тяги в канале влияет на нормальную работу котла отопления. Большая часть элементов, входящих в состав дымохода предназначены для контроля поступления воздуха и отвода дыма. Одним из таких элементов является шиберный затвор, который характеризуется достаточно простой конструкцией, позволяющей выполнить сборку самостоятельно.

задвижка для дымохода

Шиберная задвижка для дымохода необходимая часть в системе

Назначение и устройство шиберной задвижки для дымохода

Шибер — это специальная задвижка. Шибер для дымохода нужен для регулировки тяги в трубе для удаления продуктов сгорания. Принцип работы задвижки заключается в следующем:

  • Заслонка для дымохода двигается, при этом просвет трубы увеличивается или уменьшается. Таким способом выполняют контроль над воздушными потоками, от которых в свою очередь зависит тяга и сила пламени.
  • После того, как процесс горения в котле прекращен, шиберная задвижка для дымохода закрывается. Это позволяет сохранить тепло в помещении. Для соблюдения техники безопасность просвет трубы перекрывают не полностью, оставляя зазор.

Шибер для дымохода устанавливается для всех нагревательных приборов, кроме моделей с автоматической регулировкой тяги. По сути, шиберная задвижка — это устройство для контроля воздуха внутри дымоотводного трубопровода.

Виды элемента

Шиберные задвижки своей формой повторяют сечение труб дымохода. При установке применяются следующие виды задвижек:

  • выдвижная;
  • поворотная.

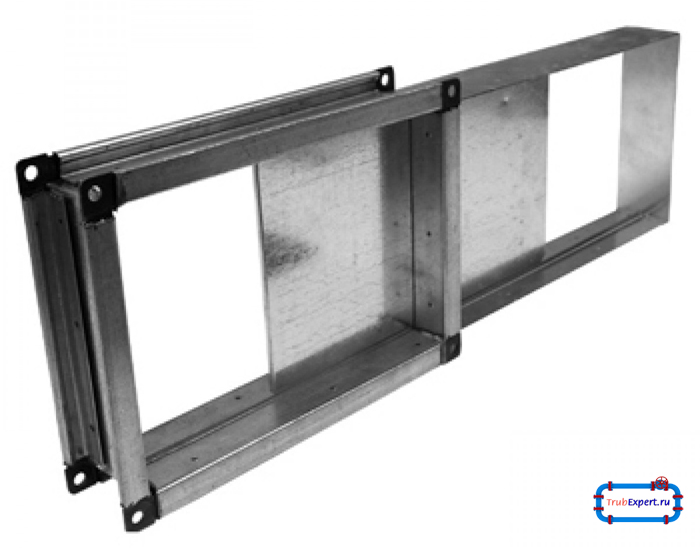

Выдвижной механизм

Такая задвижка в печной трубе проста в исполнении. Движение происходит в одном направлении — горизонтальном. Отличается простотой и надежностью. Изготавливается из полосовой стали, имеет отверстия. Печная задвижка легко перемещается по направляющим. Область применения: кирпичные дымоходы, трубы для дымоотведения из оцинкованной стали (нержавейки).

Поворотный механизм из нержавейки

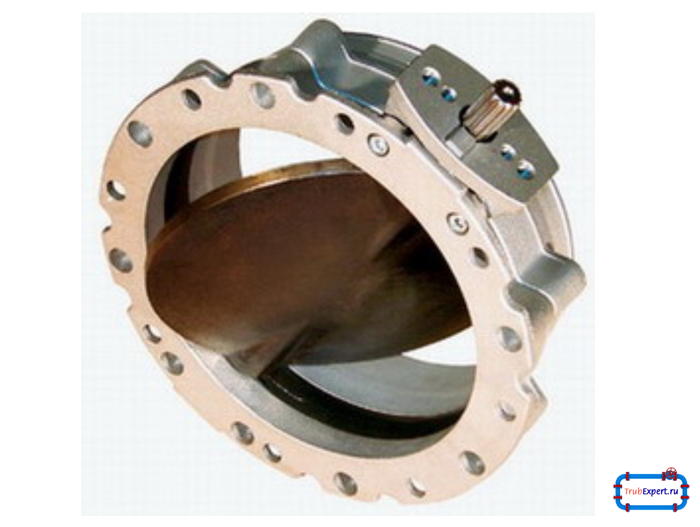

Поворотный затвор имеет более сложную конструкцию. Она поворачивается вокруг своей оси, при этом просвет в дымоотводе то открывается, то закрывается. Не гарантирует такой надежности, как у выдвижного устройства. Шибер поворотный имеет второе название — вьюшка. К недостаткам приспособления относят:

  • поломка при некачественном выполнении сварки;
  • сложность применения в качестве механизма регулировки.

Такой шибер на дымоход устанавливается в качестве дополнительной заслонки или, когда нет возможности предусмотреть выдвижной вариант.

Совет! Задвижки любой конструкции располагают на удаленном расстоянии от топки (в среднем 2 м). Установка происходит со стороны топки.

Поворотный шиберный затвор

Поворотный шиберный затвор самостоятельно изготовить сложнее

Материал для изготовления

Помимо конструктивных различий, приводят классификацию по сырью для изготовления:
  • чугунные задвижки;
  • стальные задвижки.

В первом случае заслонка изготавливается прочного и надежного материала. Это традиционный и проверенный вариант, который применяется в течение долгого времени. Недостатки применения: все и сложность монтажа. Использовать такой тип допускается только для кирпичных дымоходов.





Совет! Дымоотводная труба из кирпича в строительстве сейчас — редкость. Сложность выполнения работ и дорогостоящая конструкция уступили место современным материалам. Вместе с кирпичными трубами отошли от дел и чугунные задвижки. Их массу дымоотводные каналы из нержавейки или коаксиальные трубы выдержать не способны.

Шибер своими руками из стали изготавливается из листов, имеющих толщину 1 мм. Устройство задвижки в этом случае характеризуется следующими положительными качествами:

  • легкость;
  • прочность;
  • устойчивость к возникновению коррозии (появлению ржавчины);
  • не забирает тепло от котла (позволяет повысить КПД устройства);
  • препятствует осадку в виде сажи (для этого поверхность полируется);
  • из стали изготавливают обе конструкции (выдвижную, поворотную).

Шибер-задвижка из стали монтируется на дымоходы из нержавейки, коаксиальные и керамические трубы.

Заслонка шибера

Заслонка шибера представляет собой лист оцинкованной стали, который движется по направляющим

Изготовление

Технология отличается для элементов различной конструкции.

Выдвижной шибер

Выдвижной механизм прост в изготовлении. Для этого достаточно вырезать из листа стали толщиной 1-2 мм заготовку нужного размера. Конструкция состоит из пластины и направляющих. Шибер в печи требуется сделать в следующей последовательности:

  • замеры дымоходной трубы;
  • вырезание пластины по размерам;
  • закрепление листа на двух патрубках;
  • просверливание отверстий в пластине для обеспечения воздухообмена в закрытом состоянии.

Совет! Упростить очитку дымоходного канала от сажи и продуктов горения позволит гладкая поверхность задвижки. Перед установкой требуется убедиться в этом.

Поворотный механизм

Если установить выдвижное устройство нет возможности, приступают к сборке сложной конструкции:

  • Изготовление рамки из стальных равнополочных уголков. Ширина полки принимается 30-40 мм. Уголки скрепляются между собой посредством сварки.
  • Подготавливают поворотную ось. С помощью резьбореза на концах нарезают резьбу, для того чтобы при последующем этапе закрепить ось на рамку гайками.
  • В рамке высверливают отверстия (друг напротив друга). В эти отверстия вставят ось. Если принято решение монтировать угловую заслонку, отверстия выполняют с учетом угла поворота.
  • Из отрезков трубы изготавливают втулки, которые приваривают к отверстиям. Элементы монтируются так, чтобы они не препятствовали свободному вращению поворотной оси.
  • Для изготовления заслонки подготавливают полосовую сталь толщиной 2-3 мм. Из нее по измеренным на первом этапе работ размерам вырезают заготовку.
    самодельная шибер-заслонка

    Примитивная самодельная шибер-заслонка для летней кухонной плиты

  • Приваривают заготовку к поворотной оси. Вставляют элемент в рамку. При сваривании помнят, что зазор между поворотной пластиной (заслонкой) и рамой допускается не более 1 мм. Наличие зазора обязательно. При плотном вхождении механизм не будет работать из-за трения о внутреннюю поверхность рамы.
  • Следующий этап — закрепление ручки для регулировки. Вариантов изготовления элемента два: металл и дерево. В целях предотвращения ожогов предпочтение отдают деревянным ручкам. В процессе эксплуатации котла, металл нагревается, что может привести к травмам при невнимательном обращении.
  • Последним завершающим этапом изготовления стала установка ограничителя. Элемент устанавливается в целях удержания заслонки в положении полного перекрывания дымохода для сохранения тепла. Ограничитель устанавливают так, чтобы в закрытом состоянии оставался небольшой просвет.

Совет! Шибер для дымохода своими руками поворотного типа ломается в основном по причине нарушение сварного шва. Чтобы обеспечить надежность и долговечность элемента, качеству сварки уделяют особое внимание.

Монтаж в дымоход 115 своими руками

Установить шибер требуется во время возведения канала для отвода дыма. Самое удобное место для закрепления — первый метр от начала дымоотводящей трубы. Устройство задвижки предполагает выполнение работ в следующем порядке:

  • Кладка первого ряда кирпичей дымохода;
  • Вырезка фрагмента, соответствующего размерам шибера по высоте. При расчете высоты учитывают слой кладочного раствора, на который устанавливается задвижка;
  • В одном из кирпичей, предназначенных для ведения кладки, предусматривают отверстие для закрепления регулировочной ручки.
  • Укладывают второй ряд кирпичной кладки. При этом следят, чтобы не появлялось так называемой «пустошовки» — щелей между кирпичами. Если кирпичи не плотно прилегаю друг к другу, добавляют еще кладочного раствора.

Важно! Фрагмент дымоотвода в месте установки заслонки не утепляют. Утеплением приводит к заклиниванию механизма, что связано с разностью значений температурного расширения.

Это первый вариант установки. В качестве второго используют метод «труба в трубе». Закрепление дополнительными приспособлениями не требуется. Элемент удерживается в трубе за счет сил трения, которые возникают при плотном прилегании. Шиберная задвижка — непосредственная часть дымоходной коммуникации.
