Как построить печную трубу своими руками: 3 совета мастера-печника

0 1 014

Во многих частных домах обогрев производится с помощью открытого огня в каминах или печах. В данных конструкциях важная деталь – это труба для печи своими руками. Многих домовладельцев волнует вопрос: как выполнить монтаж, и какой материал выбрать.  Дымоход бывает разных видов в зависимости от места монтажа и материала изготовления.

Печная труба
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

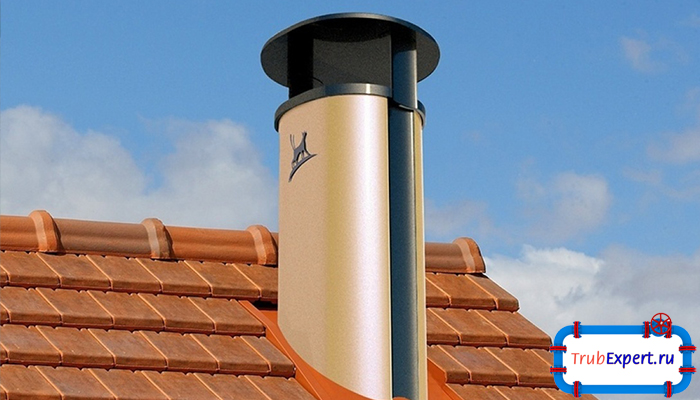

Дымоход — важная составляющая любой бани или частного дома с печным отоплением


Общие рекомендации

Печь обустраивается на прочном основании и под фундаментом не должны проходить коммуникации. При ее строительстве важно правильно рассчитать и установить канал для дымохода. Качественная установка обеспечивает хорошую тягу.

Выполняя дымоход своими руками, стоит обратить внимание на место соприкосновения изделия и крыши. В данном месте не должно быть протечек.

По месту монтажа печные дымовые трубы классифицируются на следующие виды:

  1. Стеновые дымоходы устанавливаются в вентиляционных каналах, производятся из кирпича.  Дымоходы из кирпича своими руками представляют собой негорючие изделия, поэтому подходят для внутренних каналов.
  2. Насадные конструкции монтируются к воздухоотводной области печи. Их часто производят из металла.
  3. Подвесные модели устанавливаются на стене фасадной части строения. Подбираются асбестоцементные конструкции, которые выдерживают любые погодные условия.
  4. Коренная труба выглядит как вертикальный стояк и устанавливается на собственном основании. В качестве материала применяется кирпич или модульные блоки.

Чтобы защитить конструкцию от возгорания применяется изоляция печной трубы. Для предотвращения пожара используется специальный галстук. Данное устройство выполняется из железа для кровли. Верхний край детали заводится под фартук, а нижняя часть выпускается на карниз. Удобным вариантом считается простая конструкция, которая производится на этапе строительства. При этом можно сделать дымоход через стену. Данная конструкция монтируется рядом с капитальной стеной. Если построить печь после возведения дома, то выполняются следующие действия:

  • определяется место расположения дымохода, чтобы данный элемент выполнялся ровно;
  • выбирается материал для изделия;
  • принимается решение, как изолировать трубу дымохода.

Вариант проведения дымоходного канала стоит продумать до монтажа, чтобы не испортить внешний вид строения.


Выбор материала печной трубы

Печной дымоход выполняется из материалов, которые отличаются устойчивостью к большим температурам. Чистка выбранного материала должна производиться легко.


Дымоходы из кирпича

Печная труба на крыше из кирпича считается распространенным видом. Данное изделие не нуждается в дополнительном декорировании. Для него не понадобится ремонт в течение длительного времени. Выбирается качественный кирпич, который хорошо обожжен. Рекомендуется применять известковый раствор, который пропускает воздух через швы.  При этом не образуется конденсат.

Дымоход из кирпича
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

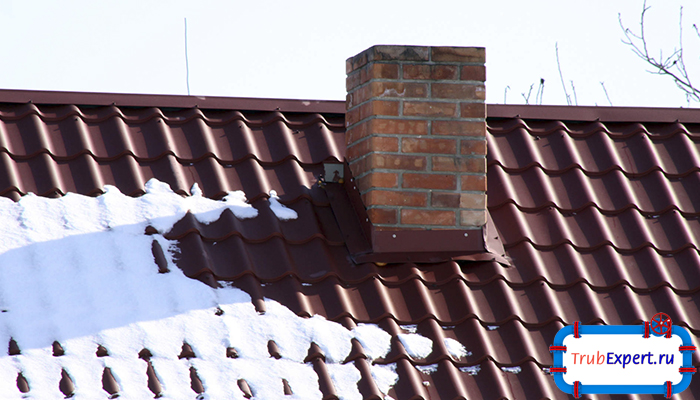

Труба из кирпича — самый распространенный вид дымохода

Печная труба из кирпича своими руками имеет следующее устройство:

  1. Шейка располагается между печным оборудованием и расширением. В данной части располагаются задвижки, которые закрывают вход в дымоход, когда нет отопления. Их нельзя устанавливать ниже перекрытия печи, чтобы не терялось тепло.
  2. Разделка или расширение у потолочной поверхности. Элемент предохраняет деревянные части от возгораний. Изоляция дымохода от дерева производится войлоком или асбестом, которые пропитываются глиняным раствором.
  3. Стояк на чердачном помещении.
  4. Разделка или расширение у кровли — это увеличение толщины стен в проходе через кровлю и над крышей. Данное утолщение называется выдра. Оно применяется как изоляция печной трубы в перекрытии. При этом щели защищены от осадков с помощью листа стали.
  5. Оголовок – это корона на печную трубу. Он делается пирамидальной формы. Также устанавливается флюгер или дефлектор для нейтрализации воздействия ветра.

Рекомендуется применение шабрения при кладке печных труб. При этом устраняются излишки раствора.

Иногда требуется подвесить кирпичную печную трубу. Данная процедура выполняется при помощи выступа, который располагается вокруг трубы. Чтобы произвести ремонт печи из кирпича понадобятся следующие составляющие:

  • материалы для приготовления раствора;
  • мастерок и стамеска;
  • специальное устройство для затирания штукатурного слоя;
  • кисть и специальная щетка.

Асбоцементные изделия

Данная труба монтируется на небольших крышах. Она отличается легкостью и несложным монтажом. Подобный материал редко применяется. Его прочность и пожаробезопасность находятся на низком уровне. При монтаже требуется дополнительная изоляция дымохода. В таком трубопроводе дым быстро охлаждается и образует конденсат.

Трубы из стали

К бюджетным устройствам относятся стальные модели. Они применяются при обустройстве газовых котлов и бань.  При монтажных работах нужно правильно вывести дымоход через стену. Обустройство системы характеризуется простотой. Монтаж дымохода через стену выполняется из следующих видов:

  1. Однослойные элементы производятся из листов, толщина которых не меньше 1 мм.
  2. Трехслойные конструкции выполняются из нескольких прослоек стали, толщиной в 0,4-0,9 мм. При этом заизолировать трубу дымохода можно с помощью базальтовой ваты.

Дымоходы из стали
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

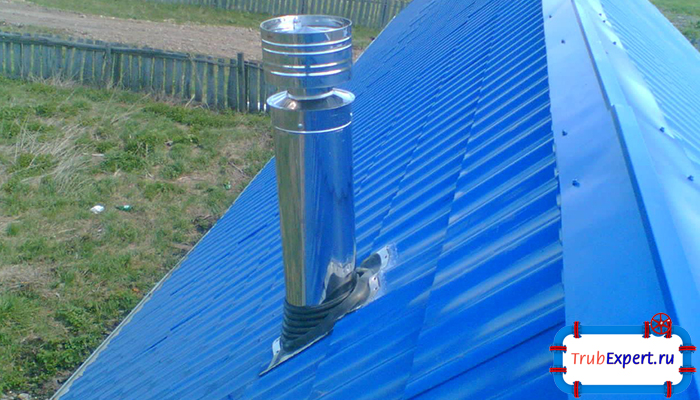

Дымоход из стали — идеальный вариант при ограниченном бюджете

К минусам подобного оборудования относится невысокая пожаробезопасность. К преимуществам можно отнести выбор параметров сечения, а также гладкую поверхность и устойчивость к коррозии.

Монтаж дымохода из модулей

Устройство дымохода через стену выполняется из готовых элементов. Модульные конструкции производятся из трех слоев. Внутренняя прослойка выполняется из стали. Изолировать трубу дымохода можно базальтовым утеплителем. Внешний корпус выполняется из легкого бетона. Данные изделия характеризуются огнеупорностью и долговечностью. Они могут подсоединяться к сгораемым элементам. Обладают небольшим весом.

Модульные изделия легко и просто устанавливать. Они отличаются безопасной толщиной. При этом стоит предусмотреть выходное отверстие печной трубы.

Установка модулей состоит из следующих действий:

  1. Готовится специальная смесь для соединения элементов.
  2. Раствор замешивается на воде с применением дрели, на которую устанавливается насадка.
  3. По контуру модуля вырезается прокладка из асбоцемента.
  4. Деталь помещается на печь в месте расположения дымохода.
  5. Распределяется слой смеси.
  6. Монтируется первый модуль. На ровность элемент проверяется с помощью уровня.
  7. Затем укладывается еще раствор и модуль.
  8. Данные действия повторяются, пока конструкция не выйдет на нужную высоту.
  9. В той части, где крыша соединяется с трубой, выполняется изоляция. Сверху монтируется элемент для защиты дымохода от осадков.

Готовые элементы используются, если камин или печь создавались на заводе.

Монтаж трубы из жаропрочной нержавеющей стали

Установка трубы через стену часто выполняется с применением материалов из нержавеющей стали.

При подборе изделия стоит учитывать параметры стенок. Для изготовления дымоходов применяются не все типы стали.

Труба камина на крыше или печной дымоход выполняются из следующих типов стали:

  1. При создании внешних элементов труб применяется коррозийностойкая сталь, которая не боится осадков.
  2. Для создания внутренней поверхности трубы рекомендуется термостойко-коррозионная сталь.
  3. Для системы, которая функционирует на жидком топливе, используются кислотостойкие разновидности.
  4. Для твердотопливных конструкций подходят термостойкие материалы.
  5. Смену температур выдерживают материал из тугоплавкой и жаропрочной стали.

Монтаж дымохода из стали
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Монтаж дымохода из стали в частном доме

Дымоходы из нержавейки бывают одностенными и двухстенными с дополнительным слоем термоизоляции.

Монтаж одностенного дымохода

Обустройство одностенного оборудования характеризуется простотой. Из кирпича выкладывается канал, по которому проходит дымоходный канал. При опускании в проход изделие не выделяет конденсат.

Стыки труб должны обрабатываться герметиком, который переносит высокие температуры. Чистка конструкций выполняется пару раз за сезон.

Установка двухстенного изделия

Двухстенные изделия обладают дополнительной термоизоляцией. Данный дымоход называется сэндвич из-за двойной трубы разного сечения. При этом прослойка между трубами заполняется огнепрочным материалом. При выполнении монтажных работ учитываются следующие особенности:

  1. Соединяя отрезки дымохода, следует учитывать, чтобы верхняя часть проходила в нижнюю. Перед установкой проверяется правильность расположения.
  2. Состыковка применяется при помощи герметизирующего вещества, которое выдерживает повышенные температуры.
  3. Дополнительно все области стыков обрабатываются с помощью саморезов.

Правильная установка позволяет предотвратить разводы и пятна на внешней поверхности трубы и попадание газов внутрь здания.

Установка конструкции выполняется снизу. Перед монтажом подготавливается проход, разделяющий перекрытия, с применением патрубка. Это поможет защитить конструкцию от перегрева.

Между переходным элементом и трубой оставляется зазор, который предназначен для вентиляции и охлаждения системы. Дымоход закрепляется к стене с помощью специальных кронштейнов. Для удобства чистки делается специальная дверца. Монтаж дымохода выполняется при соблюдении следующих правил:

  1. Трубы размещаются на плоских кровлях, но их крайняя точка должна располагаться не расстоянии более 50 см от поверхности.
  2. При монтаже дымохода на скатной кровле дымоходное изделие располагается в более чем 500 мм от элемента конька крыши.
  3. Если расстояние от конька до дымохода три метра, то трубы располагаются на одной линии, которая проводится от конька.
  4. Если труба производится не только из стали, но и горючих материалов, то изделие размещается на расстоянии в метр от поверхности кровли.
  5. При установке используется специальный элемент, который обеспечивает безопасность и защищает от попадания осадков.

ПОСМОТРЕТЬ ВИДЕО

Стальные конструкции отличаются надежностью и простотой. Кладка печи – это сложный процесс, но соблюдая все рекомендации и правила безопасности, можно возвести трубу, которая прослужит долгие годы.
