Для отопления загородных домов, коттеджей и дач, к которым не подведен магистральный газ, используют автономные системы отопления. Это может быть классические печки, твердотопливные котлы отопления, системы, работающие на жидком топливе (солярке) или электрические бойлеры.
Современная система отопления требует работоспособной схемы (обвязки). Если хоть один компонент подключен неправильно, эффективность обогрева снижается. Рассмотрим, как делается обвязка котла отопления на примере паллетного устройства.
Особенности работы и монтажа пеллетных котлов

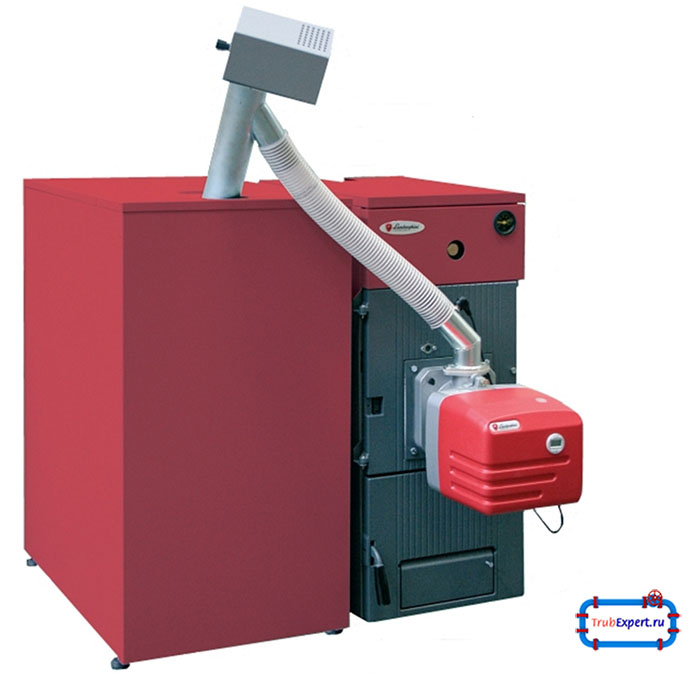

Пеллетный котел— это отопительное устройство, работающее на особом виде топлива – гранулах, поступающих в топку и сгорающих под высоким давлением. Такой твердотопливный котел отличается от других отопительных конструкций способом закладки топлива, сгорание которого проходит в несколько этапов:
- Гранулы засыпают в специальный бункер, который соединен с топкой шнековой передачей. Топливо поступает к очагу горения постепенно, что улучшает процент сгорания и повышает КПД оборудования. В зависимости от объема бункера, в который засыпаются гранулы, пеллетный котел с автоматической загрузкой может работать автономно до 2 недель.
- Топливо поступает непосредственно на пеллетные горелки, где сразу же и сгорает. После того как гранулы перестают поступать в топку, процесс горения прекращается.
- Шнек, по которому топливо попадает в топку, представляет собой трубку, с расположенной внутри спиралью. Шнек вращается, а гранулы движутся по спирали до очага горения.
- Процесс происходит под воздействием принудительного нагнетания воздуха, поэтому гранулы сгорают практически без остатка.
Монтаж котла
Установка пеллетных котлов мало отличается от правил размещения другого отопительного оборудования. Однако монтаж устройства имеет и свои нюансы:
- котел устанавливается непосредственно на пол, после чего врезается в систему отопления. Оптимальной является установка в отдельном помещении, при этом под котлом должно быть бетонное основание или половая плитка.
- чтобы без проблем чистить или ремонтировать оборудование, нужен удобный подход и свободное место
- температура в месте установки не должна быть ниже + 10оС
- помещение оборудуют приточно-вытяжной вентиляцией, которая зависит от мощности котла
- без точного расчета системы удаления дыма, являющейся составляющей частью отопления, снижается экономичность работы котла на материале в виде гранул.

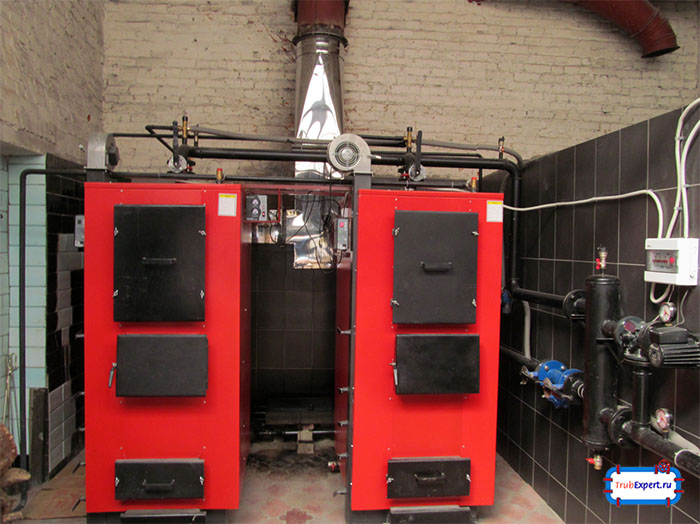

Обвязка пеллетного оборудования
Обвязка пеллетного котла – это все, что расположено между источником тепловой энергии и радиаторами, отдающими тепло помещению. Может показаться, что достаточно соединить трубами котел и батареи и можно наслаждаться теплом в доме. Но все не так просто. Даже пеллетный котел Faci эконом класса стоит не менее 130 тысяч рублей. Если подключение проведено с нарушениями, дорогостоящее оборудование быстро выйдет из строя.
Обвязка, сделанная по всем правилам, равномерно распределяет тепловую нагрузку, исключает перегрев отдельных узлов и обеспечивает максимальный эффект при обогреве помещения.
Обвязку отопительных котлов различают:
- по способу разводки труб
- по виду природной циркуляции
- по типу принудительной циркуляции теплоносителя при помощи насоса.
Рассмотрим, из каких элементов состоит обвязка котла на твердом топливе.
Циркуляционный насос
Если отапливается небольшое помещение с простой схемой разводки труб, обходятся без принудительной циркуляции. В большом доме для равномерного распределения тепла по помещениям, без циркуляционных насосов не обойтись. Существуют модели, такие как пеллетный котел Zota Pellet, который управляет работой сразу пятью циркуляционными насосами. Принудительную циркуляцию теплоносителя осуществляют, когда:
- Естественная циркуляция невозможна из-за сложной структуры системы и возникновения гидравлического сопротивления.
- Большая протяженность отопительных труб также требует врезки в систему циркуляционного насоса, так как существует значительная разница температур между первой от котла и последней батареей.
- Когда нужно быстро нагреть помещение.
Расширительный бачок
Для обогрева небольшого одноэтажного дома не требуется дополнительных устройств, кроме расширительного бачка открытого типа, который монтируют сразу после котла.
В закрытой отопительной системе установлен мембранный расширительный бак. В этом случае в нем имеется воздушное пространство, которое сжимается при нагреве воды или другого теплоносителя. Чтобы система работала нормально, не создавая избыточного давления, важно не только правильно подключить котел отопления, но и рассчитать объем бака – не меньше 10% от общего объема носителя тепла.
Расширитель устанавливают вверх подводкой, чтобы смог выйти воздух, попадающий в воду. Для врезки бака выбирают прямолинейный участок трубопровода перед циркуляционным насосом.
В отопительном контуре обязательно устанавливают клапан для нормализации давления в системе, через который происходит слив излишков теплоносителя.
Трубы
Трубы — неотъемлемая часть обвязки отопительной системы. На сегодня популярны полипропиленовые и металлопластиковые изделия.
При сгорании даже такого сухого топлива, как пеллеты, в дымовых газах остается влага. Если температура дыма на выходе невелика, то на стенках дымохода образуется роса, поэтому температура обратной воды должна быть не менее 60 о С. Достигается это разными способами, одним из которых является обвязка твердотопливного котла медной трубой на обратном участке движения теплоносителя.
Запорно-регулирующая арматура
Для исправной работы системы важна правильная обвязка теплообменника. Если вдруг выйдет из строя циркуляционный насос, возникает угроза перегрева оборудования. Поэтому существуют некоторые требования к запорной арматуре, без соблюдения которых система отопления выйдет из строя:
- обеспечение минимального гидравлического сопротивления
- полная герметичность всех узлов
- удобство обслуживания.
При достижении в теплоносителе максимально допустимой температуры должен сработать термоклапан, который откроет проток холодной воды через теплообменник, снижая его температуру, а затем сливаясь в канализацию.
Группа безопасности
Эта часть обвязки включает в себя манометр, воздухоотвод и предохранительный клапан. Они монтируются на трубу, выходящую из котла. Ближе к котлу устанавливают манометр, при увеличении допустимого давления сработает предохранительный клапан. Последним монтируют устройство для отвода воздуха.
Монтаж дымохода
При устройстве дымохода не забывайте про такую тонкость, как точка росы. В газообразных отходах продуктов горения имеется влага. Если на стенках дымохода будет оседать конденсат, то сажа вместе с влагой образуют густую массу, которую сложно удалить из трубы. Засор приведет к тому, что оборудование для обвязки не будет работать корректно, а КПД котла заметно снизится.
Рассмотрим котел пеллетный Kiturami. Температура выхлопных газов у него не превышает 115оС. Это приводит к образованию конденсата, однако, если увеличить температуру выхлопов, снизится КПД котла.
Для нормальной тяги и корректной работы системы, настройка пеллетного котла, выбор, расчет и монтаж дымохода проводятся специалистами. Помните, что котел без дымохода, выполненного по всем правилам, быстро выйдет из строя.
Распространенные ошибки и их устранение
Дилетанты, желающие сэкономить средства на монтаже и решившие установить пеллетный котел своими руками, допускают ряд ошибок. К ним относятся:
- Отсутствие контроля температуры обратной воды. Это приводит к образованию нагара в виде дегтя и снижению КПД. Для устранения недоделок в обвязке предусматривают монтаж гидрострелки, циркуляционного насоса в обратной трубе или трехкодового клапана.
- Отсутствие герметичности дымохода или котла вызывает задымление помещения, а не герметичность бункера приводит к обратному горению — воспламенению пеллет в накопительной емкости. Бункер с гранулами должен надежно и герметично закрываться.
- Отсутствие резервного источника электропитания. Перепады напряжения или отключение света приведет к тому, что котел потухнет. Чтобы этого избежать, устанавливают инвертор с подходящей мощностью. Он не только стабилизирует напряжение, но и поддерживает электропитание котла от 2-3 часов до нескольких суток.
- Неправильное проведение первого запуска. Пеллетные котлы сложны в настройке и регулировке, поэтому доверьте первый запуск оборудования специалисту. В противном случае топка будет коптить, не вовремя гаснуть, не полностью сжигая пеллету, выбрасывать ее в зольник и доставлять массу других неприятностей.
Цена работы по наладке оборудования несопоставима со стоимостью котла. Поэтому не стоит экономить и доверить работу по монтажу и первому запуску специалисту.
