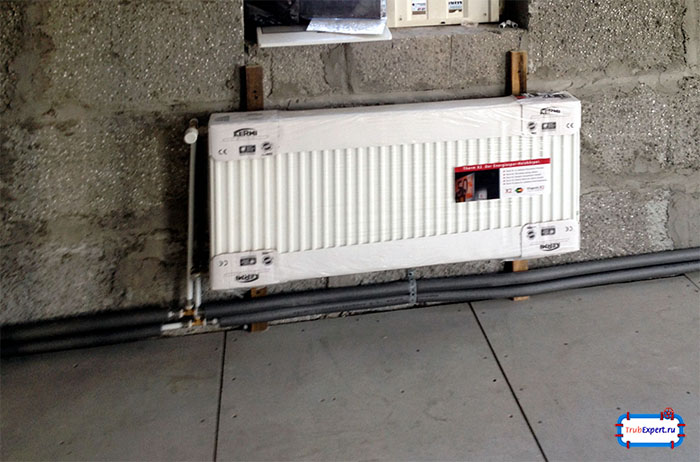

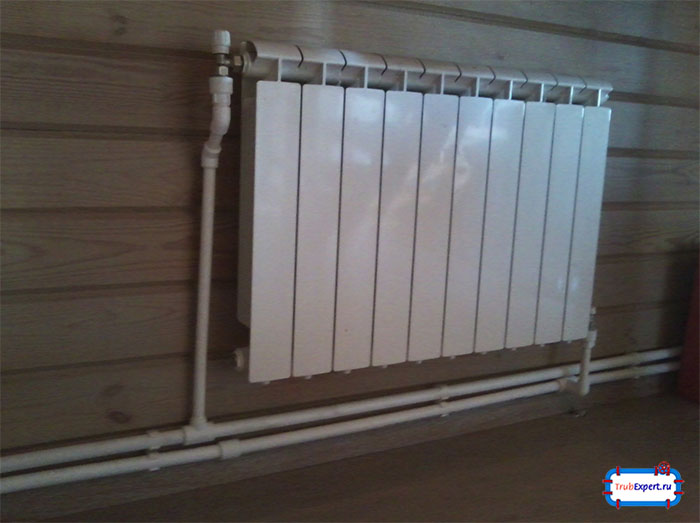

Система водяного отопления популярна среди домовладельцев. Подобная конструкция бывает разных видов. Одной из востребованных считается двухтрубная система отопления.
Оборудование помогает контролировать обогрев комнаты отдельно от общего строения.
Двухтрубная система характеризуется отделением обратного и прямого контуров. Теплоноситель проходит к батареям после прогревания с помощью котла, а потом прохладная жидкость выводится по трубе назад.
Принцип работы двухтрубной системы отопления
Принцип работы данной конструкции основан на закрытой схеме, по которой передается энергоноситель от нагревающего прибора к батареям и в противоположном направлении.
Двухтрубная система отопления в частном доме делается из двух магистралей. Одна рассчитана для передвижения прогретого энергоносителя, а другая выводит холодную жидкость к котлу. Данная схема имеет много достоинств, так как в каждый прибор отопления подается теплоноситель с равной температурой. Присутствие запорной арматуры позволяет выполнять ремонт батарей и других элементов без выключения оборудования.
Также для монтажа конструкции понадобится двойное количество труб. При установке применяются магистрали небольшого диаметра.
Двухтрубное отопление содержит такие элементы как отопительные батареи, котел, насосное оборудование, бак, температурные регуляторы и вентиль.
На подбор разновидности циркуляции влияет вид разводки. Двухтрубная система отопления с верхней разводкой предполагает обустройство магистрали на высоте, что способствует созданию давления в оборудовании. При этом не требуется монтаж насосного оборудования. Магистраль данного типа не нарушает эстетичность помещения и в случае необходимости маскируется декоративными элементами. Для данной установки требуется монтаж расширительного бачка.
Двухтрубная система отопления с нижней разводкой предусматривает расположение магистралей под подоконником. При этом варианте расширительный бак открытого типа монтируется в удобном месте. Главное, чтобы устройство располагалось выше линии трубопровода.
Насосное оборудование монтируется на обратной трубе. Расширительная емкость закрытого типа устанавливается поблизости с котлом. Открытый бак крепится выше оборудования, чтобы предотвратить появление пробок.
Диаметр труб в данной конструкции варьируется от 25 до 35 мм. При этом магистраль обладает высокой теплоотдачей, что учитывается при монтаже батарей.
Котел подбирается напольного типа, так как для качественного перемещения вход из обратной трубы располагается ниже ее уровня.
Плюсы, минусы, нюансы, классификация
Двухтрубная система отопления характеризуется перемещением жидкости к каждому обогревающему элементу и возвращением к водонагревателю.

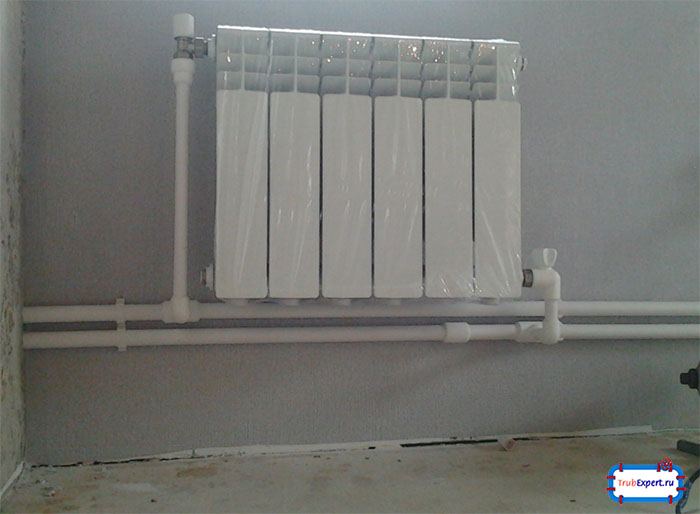

При таком устройстве батарея оборудуется двумя трубами — обратной и прямой.
Существует следующая классификация систем отопления двухтрубного типа. По устройству магистралей она бывает горизонтальной и вертикальной.
- При вертикальной установке батареи подсоединяются к вертикальному стояку. В конструкции отсутствуют воздушные пробки. Схема подходит для построек в несколько этажей.
- Для частного дома объемной площади рекомендуется разводка горизонтального вида. Для каждой батареи устанавливается специальный элемент для спуска лишнего воздуха. Стояки конструкции обустраиваются вне зоны жилого пространства.
Виды систем отопления разделяются по методу разводки. Это оборудование с верхней или нижней обвязкой. При нижнем способе разводки стояк находится в цокольном этаже.
Верхняя разводка устанавливается на отапливаемом чердаке. Не подходит данный способ для размещения на плоской крыше.
Двухтрубное отопление частного дома имеет следующие преимущества:
- Данная схема позволяет создать прогрев батареи. При этом вода в каждый элемент поступает равной температуры. На обогревательные приборы монтируются термостаты.
- В трубопроводе нет потерь давления, поэтому не требуется насос.
- Устройство вентилей и запорной арматуры помогает делать ремонт отдельного элемента без отключения конструкции.
- Оборудование подходит для зданий с большим количеством этажей.
- Применяется тупиковое и попутное перемещение горячей воды.
Идеальная балансировка системы отопления в частном доме выполняется при попутном движении. При этом не требуется применять клапаны для настройки. Попутная модель используется на протяженных линиях. Попутная трубная линия представляет собой конструкцию, по которой теплоноситель движется от источника тепла и обратно в одном направлении. Тупиковая схема обладает теплоносителем, который от источника обогрева и к нему перемещается в разных направлениях.
У двухтрубной схемы есть недостатки. К ним относится потребность в большом количестве труб. Увеличивается количество крепежных деталей, что усложняет монтаж конструкции и стоимость.
Решение о применении подобной конструкции принимается на стадии проекта.
Расчет гидравлической системы
Перед монтажными работамиосуществляется гидравлический расчет двухтрубной системы отопления. Он производится с учетом планировки здания и схемы отопления со всеми элементами.
Трубопроводная магистраль разбивается на отдельные участки. Рассчитываются возможные теплопотери. При этом рассматривается сечение для трубопроводов, количество обогревающих элементов и давление в трубопроводной линии.
Системы отопления просчитываются с помощью гидравлических расчетов. Одним из способов считается методика расчета по показателям сопротивления и проводимости. При этом определяются значения температурных показателей каждой детали системы и количество воды.
Если проводится расчет потерь давления, то определяется сопротивление в трубопроводном контуре.
Схема отопления многоэтажного дома предполагает точный расчет параметров теплоносителя и температурных показателей.
При расчете применяются следующие вычисления:
- учет потерь давления предусматривает идентичное значение температуры во всех областях конструкции;
- расчеты, которые включают параметры проводимости и сопротивления предполагают различные температурные показатели.
Поэтапный монтаж
Двухтрубная горизонтальная система отопления монтируется после выполнения расчетов, приобретения материалов и создания специальной схемы.
Установочные работы требуют знаний правил сборки отопления и следование технологиям.
Монтаж производится с обустройства котельной. Для этого подойдет прихожая. При необходимости монтируется шкаф для коллектора, насос для циркуляции и измерительные устройства.
Установка двухтрубной системы состоит из следующих этапов:
- Устанавливается котел, от которого выходит верхняя магистраль для перемещения теплоносителя. Для монтажа выбирается помещение с вентиляционной системой. Стены и пол выполняются из огнеупорного материала.
- Выполняется устройство насоса или коллектора.
- Производится установка трубопровода. Труба протягивается от отопительного агрегата к батареям. Для установки трубы через стены проделываются отверстия, которые заливаются цементом.
- Расширительный бак крепится на верхней магистрали. Он оборудуется сливом и патрубком.
- Подключаются батареи. Контур каждого агрегата состоит из двух труб: верхней с горячим теплоносителем и нижней с охлажденным. Радиаторы крепятся на кронштейны. Производятся обводы для труб отопления. Если размеры радиаторов небольшие, то наращиваются дополнительные секции.
- На входе и выходе батареи устанавливается запорная и регулирующая фурнитура и краны.
- Устанавливается обратная магистраль и монтируется в нижнюю часть котла.
- Монтируются термодатчики, которые позволяют регулировать температуру и перекрывать движение воды.
- После завершения монтажа производится опрессовка оборудования.
Монтируются системы с принудительной циркуляцией или естественной.
При установке оборудования учитываются некоторые особенности:
- На выбор системы отопления влияет доступность энергоносителя и экономичность.
- В зданиях при подведении газовой магистрали рекомендуется устанавливать водяное отопление с двумя котлами – электрическим и газовым. Это обеспечит энергонезависимость.
- Предварительно составляется проект, и производятся расчеты.
- Магистрали проводятся с уклоном.
- Трубы устанавливаются параллельно.
- Выполняется утепление центрального стояка.
- Устанавливаются краны для спускания воды.
- Трубопроводная линия включает немного углов.
- Расширительный бак устанавливается в верхней точке.
Грамотный расчет и монтаж гарантируют бесперебойную и эффективную работу конструкции.
