Для здания частного дома в несколько этажей потенциала автономной отопительной системы хватает не всегда. Величина давления в ней не перешагивает за черту в 0,6 мПа. Для увеличения давления и совершенствования процесса циркуляции воды нужно либо создать замкнутую линию, состоящую из труб немаленького сечения, либо добавить к оборудованию насосный агрегат. Поскольку трубы стоят по нынешним временам дорого, то циркуляционный насос лучше и выгоднее.

Циркуляционный насос для отопления
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

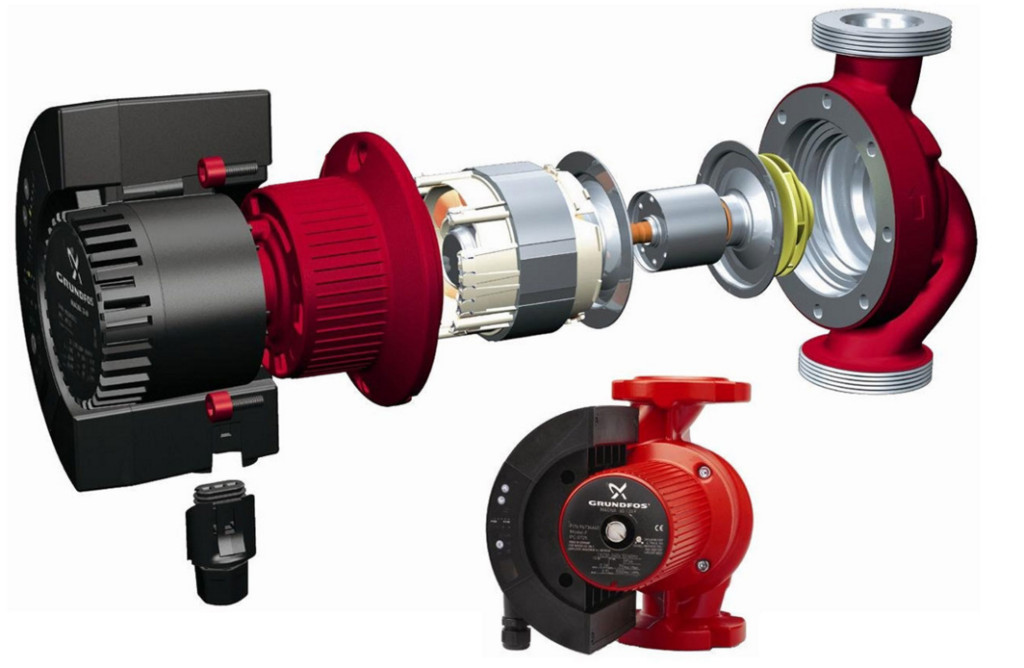

Циркуляционный насос отличный помощник в сфере отопления

Справиться с подобной задачей специалисты пытались давно, например, при помощи насоса с электродвигателем. Но имеющиеся на заре прошлого столетия двигатели с открытыми контактами являлись уязвимыми в момент попадания на них воды, что мгновенно приводило агрегат в нерабочее состояние.

Только в двадцатых годах одному немецкому механику удалось собрать герметичный двигатель. На его базе через некоторое время подготовили циркуляционный насос для отопления. Почти 30 лет такие конструкции исправно трудились, принимая участи в отоплении жилищ З. Европы и Соединенных Штатов.

Явным недостатком «первобытного» циркуляционного перекачивателя воды было плохое сальниковое уплотнение, быстрый износ которого проявлялся при мизерных изъянах, царапинах на валу, а материал сальника прочностью «не страдал». Оборудование нуждалось в частой замене сальникового уплотнения, вал – в шлифовке, так что ремонт циркуляционного насоса для того времени – явление нередкое.

Устройство насоса
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

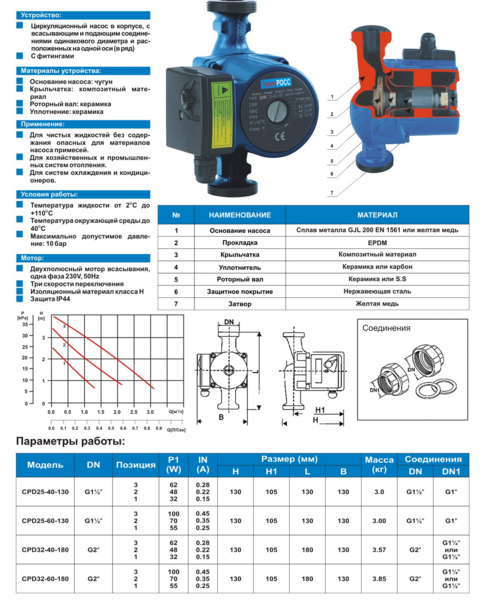

Посмотрите устройство насоса и все станет понятно

70 лет назад родился на свет «мокрый» циркуляционный насос. Его состряпал инженер из Швейцарии. Мотор в этом агрегате ставили на колено, по которому качалась вода, и вода попутно смазывала сальник.

Позднее колено сменили на привычную для сегодняшних реалий улитку, а центробежный аппарат приобрел современные черты во внешнем облике.


Типы циркуляционных насосов для отопления и их устройство

Циркуляционные насосы для отопления частных домов узко специализированы – колесо, крутящееся внутри неподвижного корпуса, продвигает теплоноситель, гоняя по кругу системы отопления. Технические характеристики, в целом, одинаковы у разных экземпляров, а устройство включает в себя:

  • корпус из нержавейки;
  • стальной (керамический) ротор;
  • на валу ротора колесо-крыльчатка.

Особую популярность у населения приобрел циркуляционный насос wilo немецкой фирмы из Дортмунда. В наши дни изделия этой компании эксплуатируются в промышленности, в жилом секторе.

Не менее востребован у публики насос для отопления grundfos. В каталогах этой датской конторы имеются серии со специальными разработками, компактные, с небольшим весом. Агрегаты из Дании почти бесшумны. Скандинавы, например, предлагают покупателям отличный циркуляционный насос для полотенцесушителя и множество других.

циркуляционный насос для полотенцесушителя
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

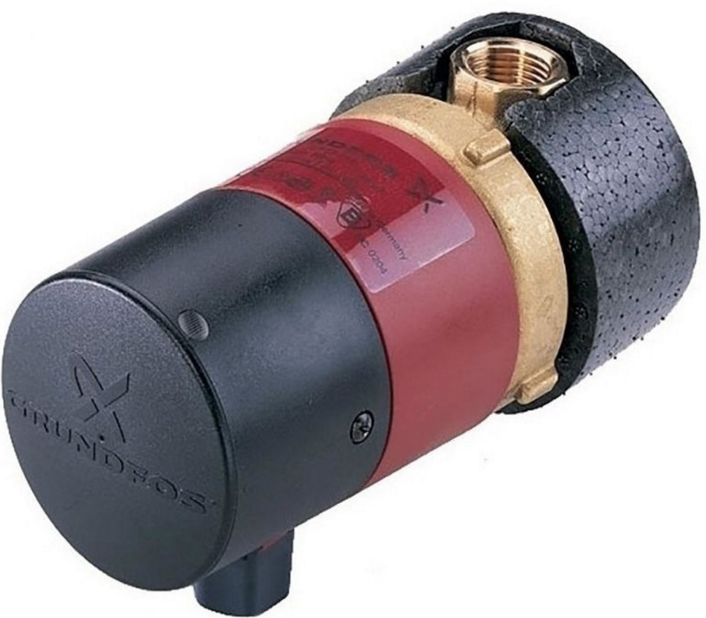

Насос для полотенцесушителя — интересный вариант

Принцип работы насоса таков: теплоноситель засасывается с одной стороны и выталкивается через трубопровод с другой за счет вращения колеса. Равномерная работа устройства сохраняет уровень воды в расширительном бачке неизменным. Благодаря действию циркуляционного насоса теплоноситель преодолевает сопротивление, образующееся на кое-каких участках системы.

Отопительные насосы для дома и других строений бывают двух типов – «сухой» и «мокрый».


Что такое насосы с «мокрым» ротором

Насос с мокрым ротором это – агрегат, который отличается от образцов сухого типа тем, что в его механизме крыльчатка опущена в теплоноситель с ротором, а вода охлаждает функционирующий двигатель. Стакан, что разделяет ротор насоса от статора, изготовлен из нержавейки и герметизирует двигатель, находящийся под напряжением. Ротор «мокрой» помпы выпускают керамическими, подшипники – тоже керамическими или графитовыми, корпуса – всегда металлические.

Устройство циркуляционного насоса для отопления «мокрого» типа характеризуется тем, что он непритязателен в обслуживании, его проще настраивать и ремонтировать. Однако есть и недостаток – это низкий КПД. Мокрый ротор большого диаметра отличается повышенной мощностью, но недостаточно производителен. Из-за скромных показателей мокрый насос циркуляционный для систем отопления служит улучшайзером вращения воды в отопителе малой протяженности.

Циркуляционный насос с мокрым ротором отличается модульным строением. Единый блок низводит ремонт до обыкновенной замены негодного модуля на свеженький, неиспользованный.

циркуляционный насос с мокрым ротором
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

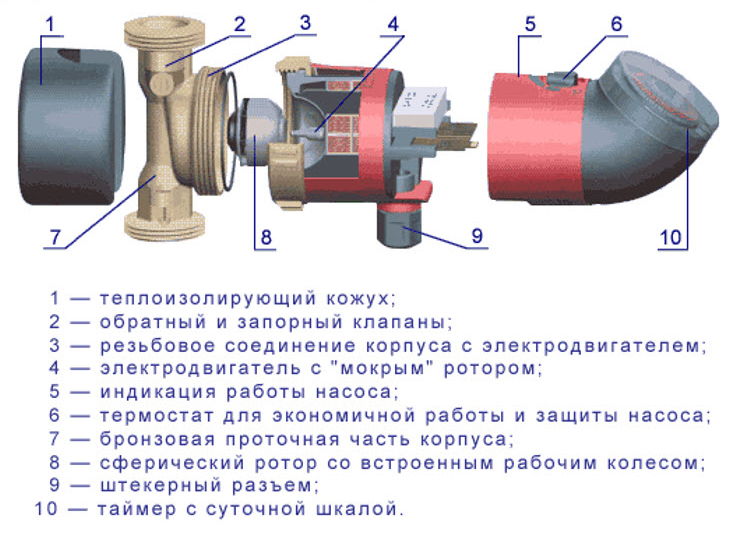

Устройство насоса с мокрым ротором

«Мокрый» циркуляционный насос для отопления российского производства комплектуется трехфазным двигателем, реже однофазным. К водоводу накручивается по резьбе или через фланец – тип соединения выбирается с учетом работоспособности агрегата.

Раз вода в «мокрых» насосах – это ни что иное, как смазка, она одновременно смазывает и подшипники. Для этого вал располагают горизонтально. Другое положение нарушит рабочий настрой агрегата и приведет к аварийной ситуации.


Что значит насосы с «сухим» ротором: лучшая производительность

«Сухие» насосные агрегаты, в отличие от «мокрых», во влажную среду не погружаются. Они различаются как:

  1. горизонтальные,
  2. вертикальные,
  3. блочные.

У насосных агрегатов горизонтального типа всасывающий штуцер располагается на торцевой стороне улитки, а нагнетательный патрубок – радиально всасывающему. Соединяются помпы с моторами для работы в горизонтальном положении. Подобрать насос можно исходя из этих особенностей.

Вертикальные снабжены патрубками одинакового прохода, находящимися на одной линии. Располагается мотор по отношению к насосу вертикально, а по отношению к патрубкам – в основном, перпендикулярно, но не всегда.

В насосе третьего типа вода поступает по оси, а выходит радиально.

циркуляционный насос с сухим ротором
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

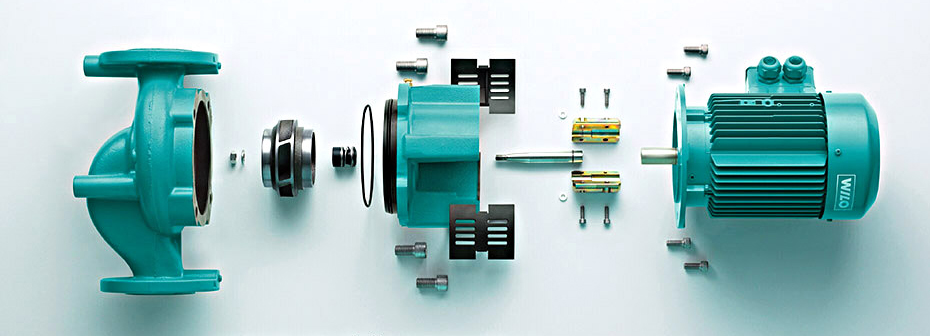

Сухой — значит не соприкасается с водой, все просто

  1. Расход. Вычисляется по комбинации: Q = P/T, в которой Q – это расход, Р – мощность отопительного котла, Т – температурная разница между водой на выходе и на входе. Выходная температура воды отопительного агрегата доходит до плюс 90-95, а на обратке она падает до уровня плюс 60, 70 градусов по Цельсию. Исходя из этих данных, несложно высчитать параметр по предложенной формуле.
  2. Второй технический показатель – давление механизма циркуляции. Он формируется на основе показателей протяженности системы отопления, а также сечения труб и общего числа батарей. Это имеет значение при выборе в пользу того или иного устройства. Расчеты напора чересчур мудрены, и не всякий специалист способен их правильно высчитать. В среднем для дома в один этаж характеристика виляет в диапазоне двух-четырех метров водяного столба.
  3. Еще показатель – это мощность отопителя, потребность недвижимости в тепловой энергии. Вообще, для обогрева компактной квартиры или небольшого дома необходима мощность в расчете сто ватт на квадратный метр площади. Промышленные площади соответственно требуют мощных агрегатов.

Фланцевый циркуляционный насос выбирается не только по вышеописанным характеристикам, но и по стоимости предложенного оборудования. Как бы там ни было, нет нужды приобретать мощный насос по высокой цене, ведь его нормы рассчитаны на максимальный режим эксплуатации, а по такому регламенту техника задействована не так уж часто. Поэтому можно смело брать мини насосы для отопления и быть уверенным, что их потенциала хватит с лихвой в холодное время года. Выбрать циркуляционный насос для отопления частного дома не сложно.

Как произвести монтаж оборудования: установка в частном доме по схеме с определенными расчетами

«Мокрый» аппарат можно установить и на обратке, и на подаче. Привычка монтировать агрегат на обратке связана с традицией, заведенной под прежние версии. Их подсоединяли именно так, потому что прохождение через них холодной воды продлевало продолжительность использования сальников, ротора и подшипников.

Насос улитка монтируется на заранее определенном месте, в комплектацию к нему идут:

  • «грубый» фильтр,
  • обратный клапан (но не всегда, а только для закрытых систем находящихся под давлением),
  • байпас (обводной трубопровод).

байпас
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

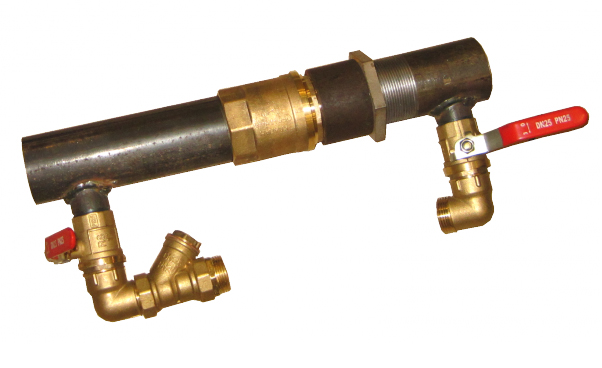

В обводной элемент вставляют какое-либо оборудование: насос, манометр и так далее

Из инструмента – рожковые ключи 19-36. На трубу меж вводом и выходом врезаемого байпаса устанавливается запорный кран.

Обводной трубопровод в отоплении – это не что иное, как отрезок трубы, который устанавливается в параллель запорной и регулирующей арматуре. В его задачу входит переключение отопления на естественную циркуляцию в момент прекращения подачи электричества и при неисправности насосного оборудования.

Приборы на этом узле устанавливаются согласно движению циркулирующей воды:

  • фильтр,
  • обратный клапан,
  • фланцевый циркуляционный насос.

Введение приборов в стояк совершается через запорные краны. Во время перехода системы на естественную циркуляцию, при выходе из строя приборов вентили на байпасе перекрываются, зато открывается запорный кран под ним.

ПОСМОТРЕТЬ ВИДЕО

Для успешного функционирования «мокрого» перекачивателя воды, и чтобы не скапливался воздух в системе, обводное устройство устанавливается горизонтально и снабжается автоотводчиком воздуха. Циркуляционный насос для отопления дома поможет вам в холода.
