Инструкция по самостоятельному монтажу водяного теплого пола

0 173

Холодные полы – беда для жильцов. Несовершенная система отопления становится причиной частых болезней, некомфортного проживания. Рано или поздно хозяева приходят к необходимости решения этой проблемы.

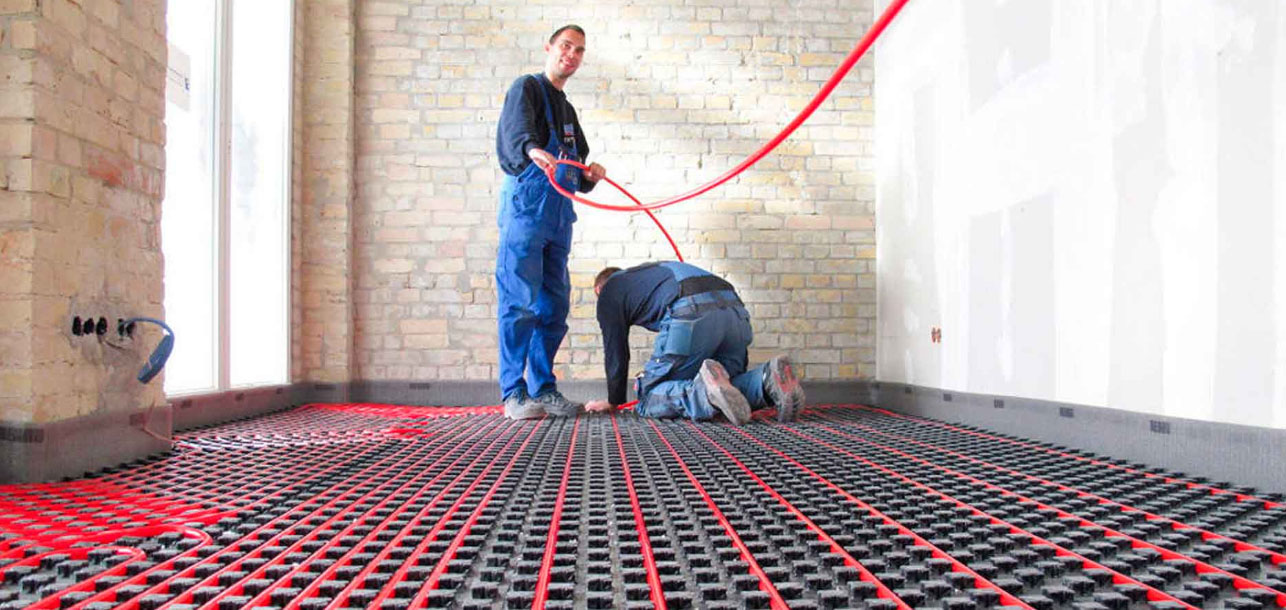

Один из методов – монтаж водяного теплого пола.

Инструкция по самостоятельному монтажу водяного теплого пола
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

  1. Теплоотдача пола в несколько раз выше, чем у традиционных батарей. По полу приятно ходить, он быстро нагревает помещение, воздух распределяется равномерно по всей комнате, а не только у радиатора.
  2. Такой вид отопления не сушит воздух. Безопасен для маленьких обитателей дома, так как источник тепла спрятан под покрытием.
  3. Возможность регулировать температуру нагрева помогает поддерживать комфортную атмосферу в доме и сэкономить финансы.

Недостатки

  1. Устройство теплого пола с водоциркуляционным подогревом
    выполняют преимущественно для жилых помещений частного сектора. Потому что в многоквартирных домах система требует введения дополнительных коммуникаций и соблюдения технологических требований. В домах старого типа делать перепланировку коммуникаций невозможно, в новостройках проблема решается установкой отдельных теплообменных стояков.
  2. При использовании некачественного материла или нарушении техники установки есть вероятность протечки трубопровода. Для того чтобы сделать ремонт приходиться полностью вскрывать напольное покрытие.
  3. Высокая стоимость установки. Цена формируется из используемых материалов и услуг специалистов по монтажу. Как сказано выше, на материалах лучше не экономить. Снизить затраты поможет
    монтаж теплого пола своими руками.
Инструкция по самостоятельному монтажу водяного теплого пола
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Стоит отметить, что высокая цена на устройство теплого пола– это условный недостаток. Расходы на установку в течение 1,5-2 лет окупаются при эксплуатации.

Прежде чем делать водяной теплый пол своими руками познакомьтесь с устройством конструкции.


Элементы отопительной системы

Водяной пол состоит из трех основных элементов:

  1. Трубопровод для теплоносителя. Используют полипропиленовые или полиэтиленовые трубы диаметром от 16 до 20 мм.
  2. Нагнетающий насос. В современном оборудовании насос встроен в котел, мощности хватает на отопление небольшого домика. Площадь помещения больше 150 кв.м требует установки дополнительного устройства.
  3. Коллектор, для которого доступна температурная регулировка водяного теплого пола, и два разветвителя: для подачи горячей и сбора холодной воды.

Схема теплого пола имеет один из двух типов источника подачи теплоносителя:

  • Теплый пол от центрального отопления.
  • Система отопления от водонагревательного котла.

Второй способ дороже из-за необходимости покупать дополнительное оборудование, но надежнее и проще для эксплуатации и обслуживания. Мощность котла должна иметь запас для нестандартных нагрузок на систему.


Как можно уложить водяные полы?

Сделать теплый пол в доме можно тремя способами. На выбор типа монтажа влияет не пожелание хозяев, а материал, из которого построен дом.

Деревянная система

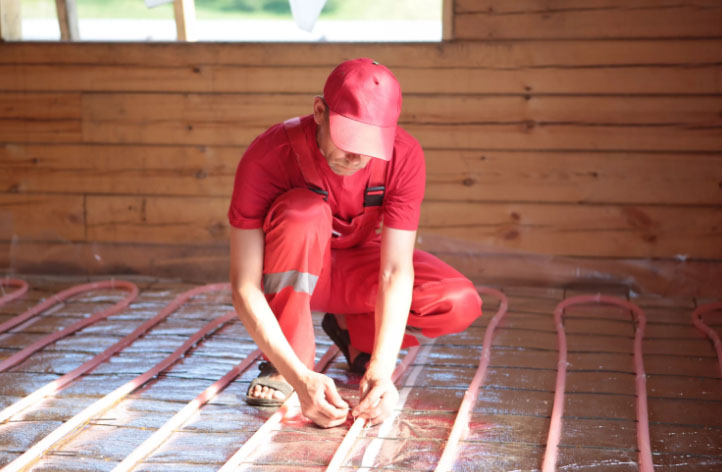

В щитовых и деревянных домах укладка теплого водяного пола проводится без применения стяжки. Опорой для труб служат узкие полоски из дерева. Трубы устанавливают на основание и накрывают термораспределяющими пластинами, которые выполняют функции подложки для напольного покрытия.

Инструкция по самостоятельному монтажу водяного теплого пола
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Настильная система

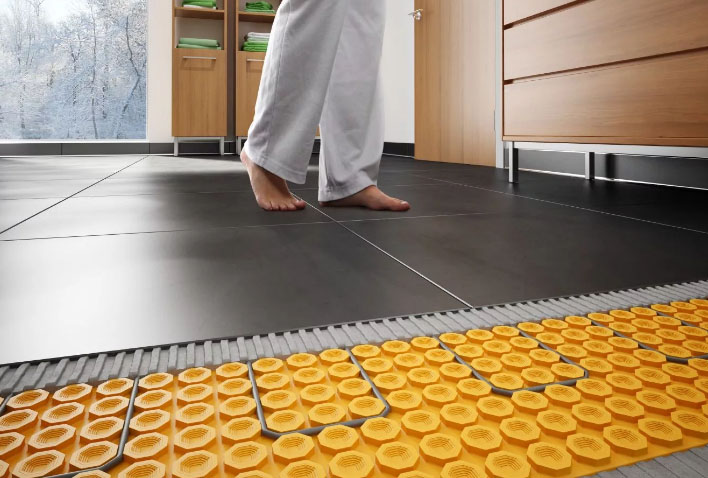

Этот способ подразумевает, что будут использованы специальные полистирольные плиты или
маты для теплого пола и применяется для того, чтобы сделать теплый пол в быстровозводимых щитовых домах. Самый быстрый и легкий метод даже не нуждается в крепеже: плиты устанавливаются в специальные пазы, сверху конструкция закрывается напольным покрытием.

Система со стяжкой

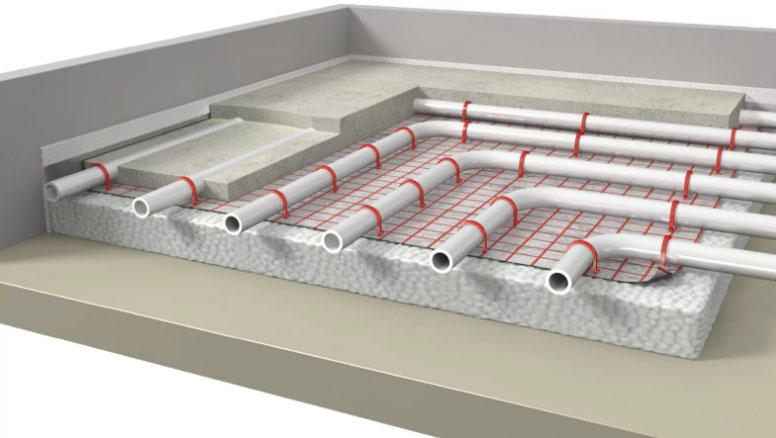

Распространенный, но трудоемкий метод. Чтобы выполнить устройство теплого пола в капитальных строениях нужно использовать специальную стяжку.

Использовать ее можно на разных этапах работы и для выравнивания поверхности, и в качестве способа закрепления труб, и даже на этапе создания основы для напольного покрытия.

Что нужно сделать перед началом монтажа?

Чтобы правильно сделать теплый пол, начать работу нужно с подготовки поверхности.

Теплый водяной пол без стяжки в деревянных и настильных системах не требует особой подготовки. Достаточно только вскрыть покрытие и убрать лишний мусор. Подготовка пола для бетонной системы хлопотнее.

Инструкция по самостоятельному монтажу водяного теплого пола
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Подготовка к установке теплого пола в стяжку

Сначала выполняют демонтаж пола вплоть до основания. Чаще всего при очистке обнаруживаются перепады высоты. Если разница составляет больше одного сантиметра, то рабочую зону выравнивают.

Стяжка теплого пола начинается с разделения помещения на рабочие участки. Это удобно и технологически грамотно. Температура теплого водяного пола
нагревает покрытие и оно трескается. Разделение поверхности на участки подразумевает швы, которые компенсируют этот эффект.

На случай протечек трубопровода нижним слоем укладывают гидроизоляционный материал. Чтобы избежать потери тепла на гидроизоляцию укладывают один из вариантов утеплителя:

  • пенофол, если дом теплый;
  • пенополистирол толщиной 20 – 50 мм для квартир выше первого этажа;
  • керамзит и пенополистирол толщиной 50 – 100 мм для квартир на первом этаже и помещений, под которыми неотапливаемые пространства или грунт.

СОВЕТ! Существуют универсальные утеплители для систем теплого пола с углублениями для укладки труб.

В больших помещениях для прочности конструкции укладывают армирующую сетку.

Укладка греющего водяного пола в стяжку

После проведения подготовки поверхности переходят непосредственно к укладке пола.

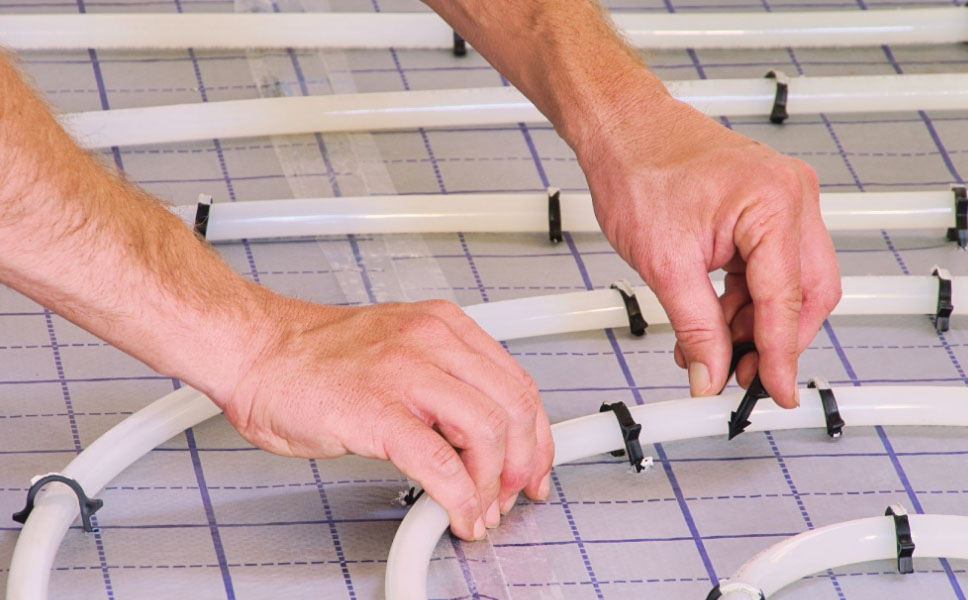

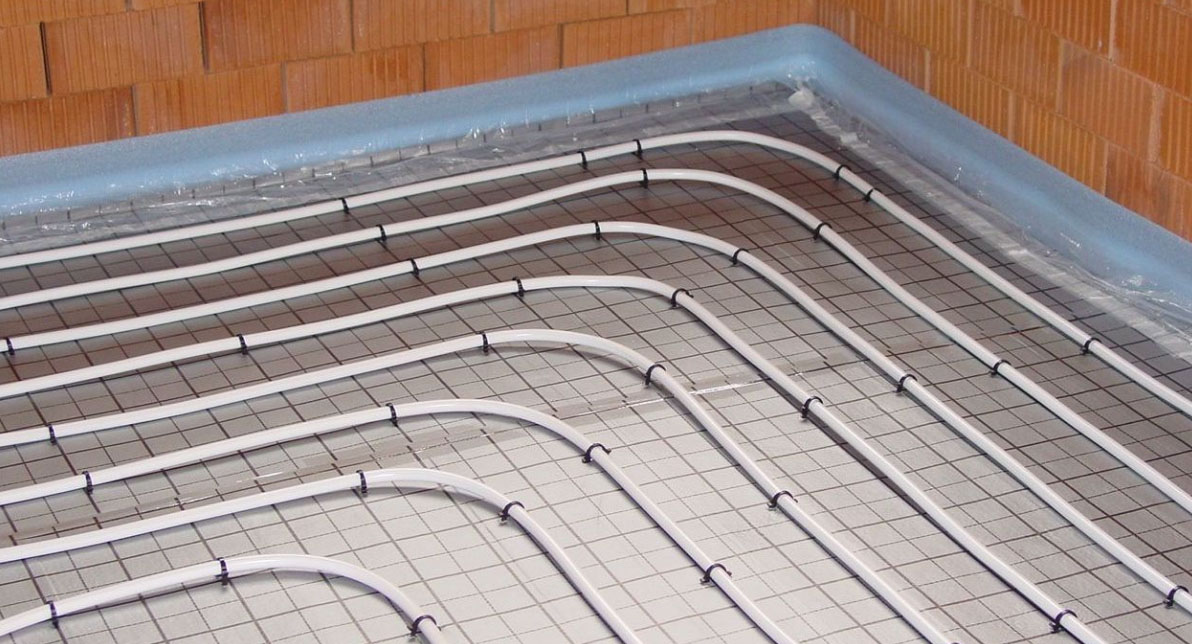

Трубы крепятся непосредственно к армирующей сетке и позже фиксируются под стяжкой. Существует и альтернативный способ – на выровненный пол по контуру и внутри комнаты укладываются специальные монтажные планки с рейками.

Инструкция по самостоятельному монтажу водяного теплого пола
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Полые трубы, по которым будет течь теплопроводник, можно установить одним из двух способов:

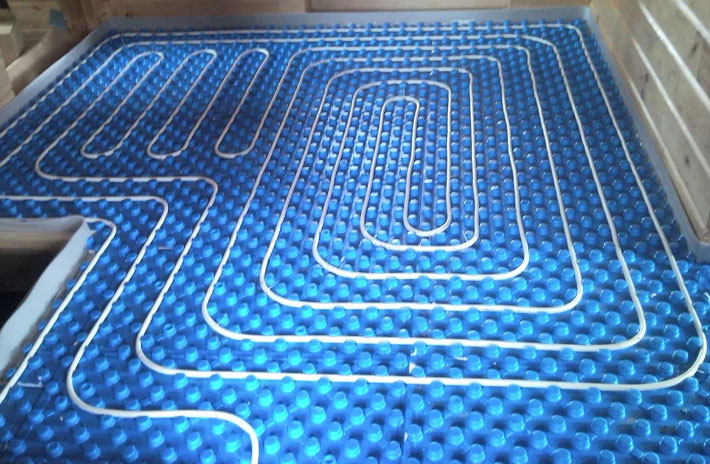

  1. По спирали – подходит для больших помещений. Из труб формируется двойная спираль: по одной из них течет горячая вода, по другой выводится остывшая.
  2. Змейкой или параллельно – подходит для помещений с маленькой площадью Поскольку температура воды остывает по мере удаления от источника, укладку начинают в самых холодных местах комнаты: от окон или наружных стен.

После того как схема укладки теплого водяного пола собрана, система проходит опрессовку, то есть проверку готовности к эксплуатации.

Чтобы подтвердить герметичность водяного пола проводят испытания:

  • подают насосом воду под давлением;
  • выявляют нарушения герметичности системы или подтверждают их отсутствие;
  • определяют места протечек или убеждаются в том, что их нет.

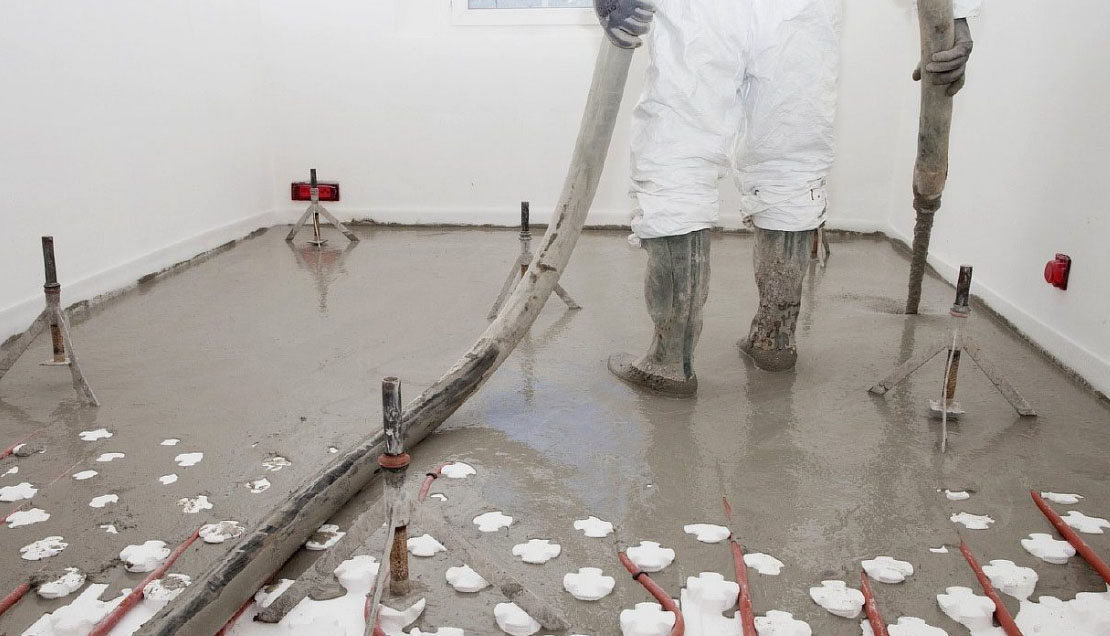

Важный этап – заливка стяжки на водяной пол своими руками. Этот слой закрывает коммуникации и становится основанием для ламината, линолеума или кафеля.

По содержанию воды профессионалы выделяют три типа стяжки:

  • мокрая;
  • полусухая;
  • сухая.

Мокрая стяжка

Бетон, цемент и вода. Использовалась до появления альтернативных вариантов. У этого способа есть минусы:

  • требует много времени для полного высыхания;
  • нуждается в завершающей обработке и выравнивании.

С появлением других методов применяется значительно реже.

Инструкция по самостоятельному монтажу водяного теплого пола
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Полусухая стяжка

Более современный способ. Готовую смесь разводят небольшим количеством воды. В состав смеси для улучшения технологических качеств входит пластификатор. Этот компонент выполняет ряд функций:

  • снижает вероятность появления трещин;
  • увеличивает теплопроводность водяного
    пола;
  • уменьшает длительность высыхания.

Сухая стяжка

Пока еще редко применяется, но уже набирает популярность. Технология требует меньше трудовых затрат и очень экономична по времени, потому что не требует сушки. Необходимо насыпать мелкий материал, например, керамзит, а поверх него уложить листы гипсокартона.

Не обошлось без минусов. Такой способ не подойдет комнатам с большой площадью, потому что не выдерживает высокие нагрузки.

Каждая из них имеет преимущества и недостатки и подходит для решения разных задач.

Для любого типа стяжки действует ряд правил:

  1. Для правильного выполнения своих функций, хорошей прочности и равномерного прогревания помещения толщина этого слоя составляет от 3 до 10 мм.
  2. Свежую стяжку в течение первых двух недель нужно периодически увлажнять.
  3. При заливке важно соблюдать температурный режим помещения – 5 градусов и выше.
  4. Время сушки зависит от количества воды в смеси.
  5. Спустя 20 минут после заливки проводят затирку. Выполнить это действие нужно не позже чем через 6 часов после укладки.

Инструкция по самостоятельному монтажу водяного теплого пола
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Ввод в эксплуатацию

Выполнив устройство водяного теплого пола своими руками, можно приступать к вводу в эксплуатацию.

Если предполагается подключать теплый пол от отопления в многоквартирном доме, то сначала нужно убедиться, что батареи выдержат повышенную нагрузку и гидравлическое сопротивление.

Если теплый пол своими руками создан для коттеджа или частного дома, то источником теплопроводника является котел. Его не готовят никаким специфическим способом.

Перед полноценным использованием трубы продувают, чтобы убрать из них воздух. Для этого насосом поочередно в каждой трубе устанавливают давление несколько выше, чем будет использовано в штатных ситуациях. Другие трубы при этом перекрывают. Выполнить это действие нужно несколько раз в течение 2 – 3 суток.

Затем наступает стадия прогрева помещения. Температуру воды устанавливают на 20-22 градуса и поднимают не более 5 градусов в день до достижения комфортной атмосферы в комнате.

Подведем итоги

Схема монтажа теплого водяного пола требует немалых затрат и с точки зрения времени, и с точки зрения финансов.

Однако эти расходы оправданы, потому что водяной пол равномерно создает комфортную температуру, не сушит воздух и безопасен для детей. Издержки окупятся благодаря возможности самостоятельно регулировать длительность и интенсивность отопительного сезона.

Инструкция по самостоятельному монтажу водяного теплого пола
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Чтобы сделать водяной теплый пол нужно:

  1. Подготовить список необходимого оборудования.
  2. Вычистить и выровнять помещение, в котором будет проходить монтаж.
  3. Постелить тепло- и гидроизоляторы на поверхность.
  4. Установить трубы и выполнить стяжку или другую фиксацию коммуникаций.
  5. Сделать основание под напольное покрытие и запустить систему.

Если вы хотите сделать теплый пол от отопления, то нужно обязательно учесть температурные и гидравлические нагрузки на общую систему. В старых многоквартирных домах это невозможно, в новостройках по современным проектам даже делают отдельный стояк для такого отопления.

Стяжка для пола бывает трех видов. Сравнительно быстро сохнет и удобно заливается полусухая стяжка.

Перед вводом системы в эксплуатацию из труб выгоняют воздух и постепенно прогревают помещение до комфортного состояния.
