Буржуйка относится к печам с быстрым нагревом и используется в качестве отопительной и варочной поверхности на дачах, гаражах, прочих жилых и нежилых помещениях. Переносные модели применяются для обогрева теплиц, ульев, сараев и в аварийных ситуациях. Такую печь можно сделать из газового баллона с объемом от 12 л, толщины стен этой емкости достаточно для эффективной теплоотдачи. Конструкция может быть простой (с одной топкой и обычным дымоходом) или усложненной (например, пиролизная печь из газового баллона с подогревом воздуха или печка бубафоня с камерой вторичного горения). При наличии нужного оборудования и подготовленного отверстия для вывода уходящих газов буржуйка своими руками изготавливается и устанавливается за один день.
Принцип работы буржуйки из газового баллона

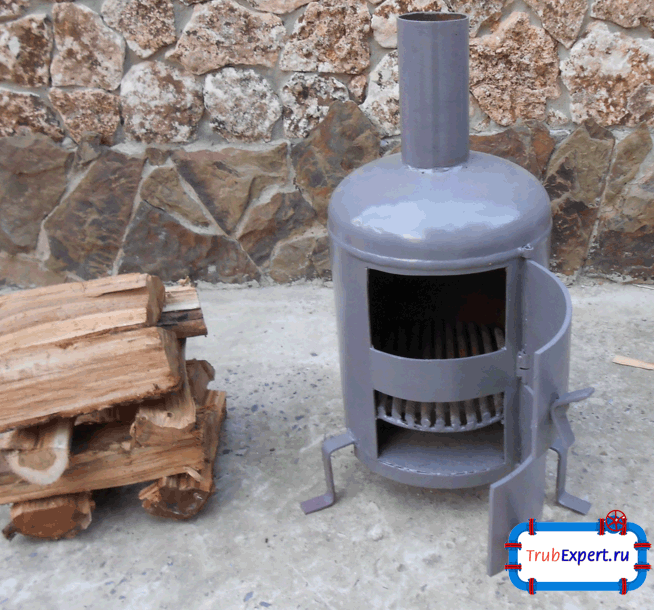

Буржуйка из газового баллона представляет собой закрытую конструкцию, включающую в себя корпус, дымоход и поддувало. Внутри нее расположены топка и отделение для сбора золы (у вертикальных моделей), они разделены колосниками, для удобства обслуживания следует предусмотреть отдельные дверцы. Работает буржуйка из газового баллона на дровах, угле, пеллетах, столярных отходах и других видах твердого топлива. Принцип работы основан на сжигании заложенного в топку топлива, воздух поступает через нижнее поддувало или отверстия на дне (в зависимости от типа конструкции), оттуда же удаляется зола. Такие печи компактны, просты в обслуживании и универсальны, они используются как для отопления, так и для приготовления пищи.
Дымоход устанавливается на противоположной от дверцы стороне, чем сложнее он организован, тем эффективнее работает печь из газового баллона. Рекомендуется сделать трубу ломаной формы, но при этом без препятствий для вывода уходящих газов. КПД обычной буржуйки не превышает 60%, она остывает так же быстро, как и нагревается. Для увеличения КПД рекомендуется увеличить площадь теплообменника: наварить пластины нагрева или водогрейный теплообменник, обложить печь камнями или организовать пиролиз. Так, печка из газового баллона длительного горения имеет дополнительную камеру для подогрева воздуха и распределитель, подающий воздух в глубину топки. Существуют и более сложная конструкция: реактивная печь из газового баллона со смежным с топкой воздуховодом и изогнутым дымоходом. Буржуйка из газового баллона способна отопить много помещений.
Инструкция по самостоятельному изготовлению
- сварочный аппарат (200 А) и электроды;
- болгарка с дисками по металлу с диаметром от 180 мм;
- молоток и щетка для очистки от шлаков;
- рулетка, мел для разметки;
- дрель и сверла;
- плоскогубцы.
Помимо баллона подготавливается лист металла толщиной не менее 3 мм для зольника и варочной поверхности, уголки или толстые прутья для колосников и ножек, металлическая труба для дымохода, готовые дверцы или петли. Объем и размеры имеют значение, оптимальным для буржуйки считается баллон для пропана 50 л 850×300 мм. Промышленные резервуары объемом в 40 л уступают в диаметре (250 мм), приваривать внутренние конструкции в них сложно.
Поэтапная работа своими руками
Буржуйка своими руками из газового баллона изготавливается в следующей последовательности:
- Подготовка баллона.
- Разметка.
- Вырезание дверцы и отверстий.
- Приваривание колосников, петель, труб. Сварка и закрепление зольника.
- Организация дымохода.
- Зачистка швов, шлифовка.
Вне зависимости от типа конструкции перед началом работ баллон проверяется на наличие газа: откручивается вентиль, выпускаются остатки газа, сливается конденсат. Далее он полностью заполняется водой, переворачивается на бок и освобождается. Внимание: данная процедура обязательна, при ее игнорировании в момент резки возникает опасность контакта искр и остатков газа. Для ее проведения потребуется нежилое, проветриваемое помещение, конденсат сливается в отдельную емкость. Дальнейшие действия зависят от типа буржуйки.
Изготовление горизонтальной буржуйки длительного горения своими руками по чертежам
Преимуществом этого варианта является большая варочная панель и камера сгорания. В начале работ проводится разметка отверстий для дверцы (на плоском днище баллона или по изогнутой поверхности) и дымохода. В самом простом случае на дне просверливаются отверстия для золы диаметром не менее 1см, внизу устанавливается продольный зольник с дверцей. Горизонтальная буржуйка из круглого баллона нуждается в надежном основании: из уголка сваривается подставка, к которой точечной сваркой присоединяется весь корпус. Можно усложнить конструкцию и установить колосники: для этого нужно разрезать газовый баллон болгаркой с одной стороны и приварить колосниковую решетку.
Для улучшения теплоотдачи на корпус привариваются продольные полосы металла наподобие ребер. Для организации варочной поверхности в верхней части помимо патрубка дымохода вырезаются отверстия для плитки (в зависимости от размера баллона их может от 1 до 3). Воздух в топку поступает через камеру с золой, регулирование тяги происходит путем открытия или закрытия дверцы-поддувала. Сделать горизонтальную печь из газового баллона своими руками несложно, но у конструкции есть и недостатки: она занимает много места при низком КПД, организовать камеру догорания дымовых газов практически нереально.

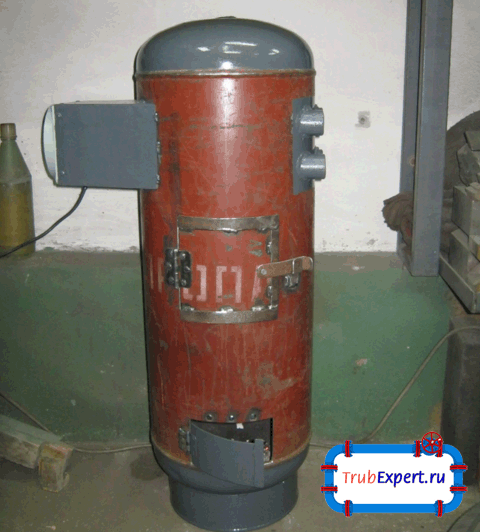

Вертикальное исполнение: вариант печи на дровах по оптимальным размерам

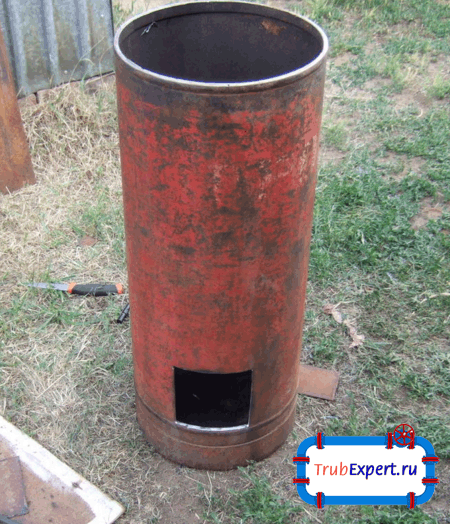

Баллон устанавливается в обычное положение, горловина срезается, резаком или болгаркой вырезаются отверстия для двух дверец и дымохода. Колосники подбираются заранее, они привариваются либо через срезанный верх, либо через дверцу. После чего привариваются варочная поверхность из толстого листа металла и дверцы. Для изготовления зольника используется металлический лист толщиной от 3 мм, в нем просверливаются два отверстия для подачи в топку воздуха.
Совет: для обеспечения максимальной герметичности между дверцей и печкой рекомендуется приклеить асбестовый шнур.
При выборе пиролиза, изготавливается печь бубафоня, конструкция усложняется. Для гнета потребуется металлический толстый блин с диаметром чуть меньше, чем у баллона и отверстием посредине для приваривания трубы (на 6-10 см длиннее корпуса), подающей воздух в топку. Между этой трубой (она же контролирует положение гнета) и крышкой печи оставляется небольшой зазор для подачи воздуха в камеру вторичного горения. Заслонка для регулирования тяги устанавливается в дымоходе с диаметром не менее 100 мм и общей длиной от 3 м (при этом длина горизонтального участка не превышает 40 см, далее труба загибается под углом в 90 ° вверх).
Собранная бубафоня своими руками горит без добавления топлива не менее 4 ч. Для организации эффективного пиролиза рекомендуется сделать печь из газового баллона с максимально возможным объемом (или из бочки). Недостатком бубафони является малый радиус действия. К агрегату опасно подходить, вблизи он раскален, но без организации принудительной теплоотдачи топливо сгорает зря. Есть два вариант решения: установка вентилятора рядом с печью или приваривание водяной рубашки вокруг корпуса или дымоотвода. Последний вариант считается более безопасным из-за сильного нагрева корпуса. Обязательно устанавливается расширительный бачок с объемом не менее 10% от общего в системе.
Особенности отопления таким агрегатом
Приоритет отдается вопросам безопасности: котел бубафоня или простая буржуйка из баллона устанавливается на асбестовый или металлический лист, кирпич, между стенами и агрегатом желательно проложить теплоизолирующий материал (например, минвату). Автоматическая подача топлива отсутствует, периодически возникают проблемы с выгрузкой золы (бубафоню очищают только в остывшем состоянии). Нагрев теплоносителя напрямую зависит от состояния печи: через небольшой промежуток после поджигания топлива он максимальный, после сгорания он понижается. То есть для непрерывного отопления такая буржуйка подходит плохо. Часть проблем решается при установке систем контроля над температурой, теплоаккумулятора (как и в других системах с твердотопливными котлами). Буржуйка из газового баллона — это экономичный и практичный вариант обогревателя!
