Установка насоса на отопление: зачем это нужно?

1 1 643

В чем преимущества принудительного водоснабжения отопительной системы? Насос для отопления, нагнетая по трубопроводам теплоноситель, помогает уменьшить время нагрева радиаторов и труб до нескольких минут. Тепло поступает равномерно по всей площади квартиры. Автоматическое регулирование интенсивности подачи (напора) теплоносителя допускает контроль температуры внутри трубопровода, чем предохраняет детали от износа. Равномерное движение воды продляет срок работы котла, расширительного бака, других агрегатов системы. Важное условие бесперебойного действия прибора – правильно поставить насос в системе отопления.

Насос на отоплении
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Насос на отоплении улучшит работу вашей батареи


Выбор подходящего агрегата

Для обеспечения длительной бесперебойной работы системы подбор оборудования лучше доверить профессиональному мастеру.

При необходимости самостоятельного монтажа, нужно учитывать некоторые критерии выбора, циркуляционный насос для системы отопления должен отвечать важным условиям:

  • невысокое потребление энергии,
  • долговечность,
  • равномерное распределение тепла,
  • бесшумность,
  • автоматическое регулирование максимального, минимального напора,
  • достаточная скорость воды в системе отопления.

Для этого необходимо произвести расчет следующих параметров: общей длины линии системы, материал и диаметр труб. Учитывать вид отопительных агрегатов и количество, типы регулирующей и запорной аппаратуры, характеристики автоматики. Циркуляционный насос отопления, имеющий функцию регулирования частоты и скорости вращательного вала, характеризуется пониженным потреблением электроэнергии, бесшумностью, долговечностью. Автоматическое изменение числа оборотов происходит при снижении, увеличении температуры воды (гликолевой смеси). Дооборудование прибора воздухоотводами устраняет проблему появления воздушной пробки.

Среди множества моделей популярным экономически выгодным малошумным прибором профессиональные мастера называют вило циркулярный насос (Wilo Top и Wilo-Stratos), имеющий мокрый ротор, установленный внутри трубопровода теплоносителя.  Малый вес прибора позволяет крепление без дополнительных опор на поверхности трубы. Модели высокопроизводительны, универсальны: годны для любой системы отопления.  Популярные отечественные агрегаты – линейные агрегаты ЦВЦ, фирмы Ливгидромаш.

Выбирайте модель насоса для отопления, имеющую два, три режима работы, методом пробы обнаружите оптимальный вариант теплоснабжения помещения.

Приблизительный расчет циркуляции: для площади до 250 кв. м. – циркулируемый объем воды равен 3, 5 куб. м. за час, при напоре давления – 0, 4 атм.

Увеличение площади до 350 кв. м. требует 4, 5 куб. м. за час и 0,6 атм.

Если площадь превышает 350 кв. м, близится к 800 кв. м. нужно разрешение до 10 куб. м., при 0,8 атм.

Когда помещение дома имеет более внушительные размеры, требуется установка дополнительного насоса в систему отопления.

На обеспечение бесперебойного функционирования прибора влияет правильная установка насоса.


Определение места врезки насоса

Оптимальное решение задачи отопления дома – установить электрический отопительный котел с насосом, интегрированным в конструкцию. КПД нового оборудования достигает 98 — 99 %, при низком потреблении энергии. Управление автоматической системой не сложное, редко требуется дополнительная настройка. Агрегат позволяет обеспечить горячее водоснабжение.

Насос на системе отопления
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

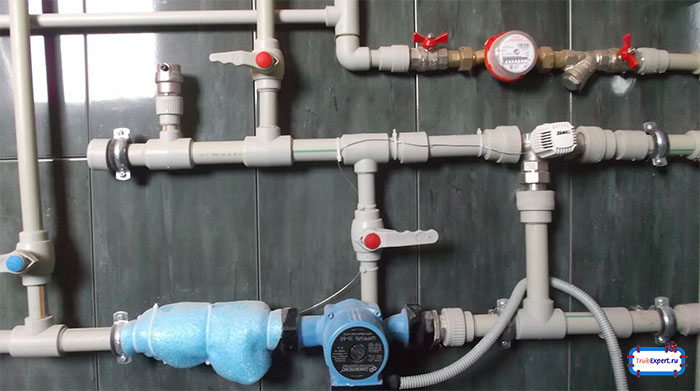

Такой аппарат ускорит нагревание обогревателя(батареи)

Монтаж циркуляционного насоса в систему отопления из отдельных деталей производят с учетом технических параметров всех приборов, их совместимости, определении правильной позиции каждого из них относительно поверхности пола, стен и между собой.


Правила монтажа

Основные компоненты отопительной системы: котел, бачок расширительный мембранный, циркуляционный насос, радиаторы, муфтовый вентиль, газовый вентиль, сигнальные приборы. Обязательно наличие сетчатого фильтра, ветви водоснабжения, элементов управления, датчиков температурного и аварийного.

Определяя месторасположение конструкции, главное условие — обязательно обеспечить свободный доступ к агрегату и приборам электросети, а так же подключить заземление. Другие важные условия установки насоса

  1. «Мокрые» модели располагать только горизонтально, для полного погружения ротора в воде.
  2. Разностороннее оснащение прибора шаровыми запорными кранами для обслуживания, ремонта, демонтажа.
  3. Установление перед ним защитного фильтра.
  4. Оснащение байпаса вмонтированным клапаном, для удаления пробок воздуха.
  5. Герметичное последовательное соединение резьбовых элементов системы.

Инструкция, прилагаемая к каждому прибору, содержит основные правила установки и эксплуатации. Точное исполнение всех условий продлит срок работы конструкции, обеспечит бесперебойную подачу теплоносителя.

Фильтрация воды

Перед циркуляционными насосами обязательно монтируют грязевики для системы отопления, согласно стрелке направления течения жидкости. Фильтры не пропускают загрязняющие воду частицы: песчинки, металл, окалины, которые могут разрушить подшипники, крылья приборов. Емкость для осадка взвесей располагают внизу. Неправильное расположение приведет к увеличению загрязнения, износу деталей.

Расположение насоса в отопительном контуре

Агрегат располагают на участке обратной линии трубопровода, перед отопительным котлом.

Дополнительный насос в системе отопления и основной агрегат размещают параллельно, обязательно нужен обратный запорный клапан.

Трубы, через которые наполняют систему, монтируют перед насосом, оборудуют шаровые запорные вентили. Установка манометров облегчит контроль давления.

Как правильно собрать схему:

  • на участке трубы размещают резьбовой фитинг диаметром, соответствующим размеру шарового запорного крана;
  • сочленение пластиковых труб производят паяльным прибором, металлопластиковых – компрессионным фитингом.
  • затем монтируют шаровой запорный кран, прикрепляют фильтр, устанавливают циркуляционный насос с помощью муфт, затем второй кран и фитинг.
  • в обвязку включают клапан для выпуска воздуха.
  • каждое соединение герметизируют лентой «Фум», либо водостойкими герметиками с паклей (лентой).

Схема насоса
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

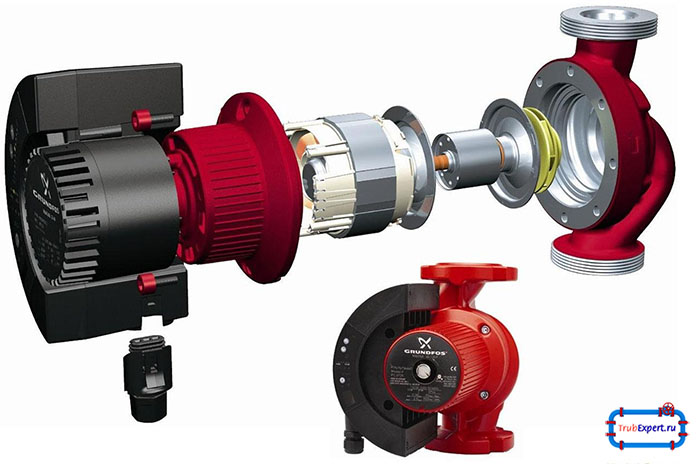

Схема насоса на отопительной системе

Открытая система отопления с циркуляционным насосом требует помещения расширительного бака на высоте. При закрытой конструкции его размещают вблизи котла и мембранного бачка.

Для чего нужен байпас

Установка циркуляционного насоса в системе отопления проводится при наличии электричества. Чтобы подача воды не прекращалась при отключении энергии, насос монтируют на байпасе, перегораживая входы его шаровыми запорными вентилями. Открывают, закрывают арматуру по краям байпаса при включении, выключении прибора, направляют поток воды в необходимом направлении.  В морозы включают насос, теплоноситель запускают в обводную трубу байпас. Летом (или без энергоснабжения) жидкость самотеком идет по трубе прямой.

Варианты электрического подключения

Электронасос для отопления имеет единственный минус: при аварийном отключении электроснабжения прекратится циркуляция, поэтому надо проектировать систему с расчетом на дополнительное применение естественного потока теплоносителя.

Коробка насоса оснащена тремя контактами, маркированными как фаза, заземление, ноль, которые кабелем с вилкой подводятся к розетке, либо линия кабеля от счетчика проходит напрямую к прибору.  Ручное запускание прибора повышает расход энергии, износ механизма и деталей, поэтому лучше сделать подключение к электричеству автоматическое — через термостат.

Плюсом использования термостата является регулирование времени включения: насос системы отопления  Wilo начинает работать только при нагретой воде, не допускает прогон холодной вхолостую.

Принцип действия: термостат прикрепляется на трубе, замеряет температуру теплопровода, запускает механизм агрегата.

Если купить специальный для труб прибор не удалось, подключить циркуляционный насос к электричеству можно с помощью комнатного бытового термостата, у которого крепится на трубу выносной датчик измерения температуры.

При отсутствии электричества используют резервный источник ИБП, обеспечивающий бесперебойное питание для насоса отопления: аккумуляторы автомобильные, либо комплект аккумуляторных батарей в компактном шкафу.

Соединение идет по схеме: к ИБП подключают домашнюю линию электричества, затем ведут к насосу и котлу. Условия подключения:

  • нельзя допускать соприкосновения кабеля силового с горячими деталями прибора — двигателем, корпусом, трубой;
  • надо избегать увлажнения коробки с клеммами;
  • если коробка сбоку, подключение допускается снизу;
  • кабель нужно применять термостойкий;
  • обязательно провести заземление.

Если на трубе оборудовать термостат, потери энергии при работе насоса уменьшатся.

Проверка работы и запуск

Завершающий этап монтажной сборки – проверка оборудования. Вначале нужно заполнить систему теплоносителем, затем с помощью кранов, вентилей клапанов, выпустить воздух.

Включение насоса нужно испробовать два – три раза подряд: прослушать ровность гудения, изменение тональности требует перенастройки. Легкость запуска двигателя свидетельствует об исправности системы, при появлении торможения, нужно вызвать мастера.

Если циркуляционный насос греется, емкость нуждается в очистке от загрязнения, либо внутрь попало инородное тело.

Другая причина – не хватает напряжения сети. Перегрев при недостаточной смазке деталей подшипников приводит к сгоранию аппарата.

ПОСМОТРЕТЬ ВИДЕО

Насос для отопления в частном доме из 2 – 3 этажей необходим для экономии: прокладка труб меньшего диаметра, быстрая циркуляция воды не допускает остывания теплоносителя в большом контуре системы, освобождает от образования воздушных пробок, снижаются расходы на электроснабжение. Главное условие бесперебойного функционирования работы: – подобрать надежный прибор и правильно установить насос на отопление.
