Инструкция по монтажу инфракрасного плёночного обогреваемого пола за 60 минут

0 299

На данный момент граждане РФ ставят в своих домах инфракрасные обогреваемые полы. Дело в том, что инфракрасный тёплый пол снижает потребление энергоносителей, в результате чего хозяин квартиры экономит немало денег.

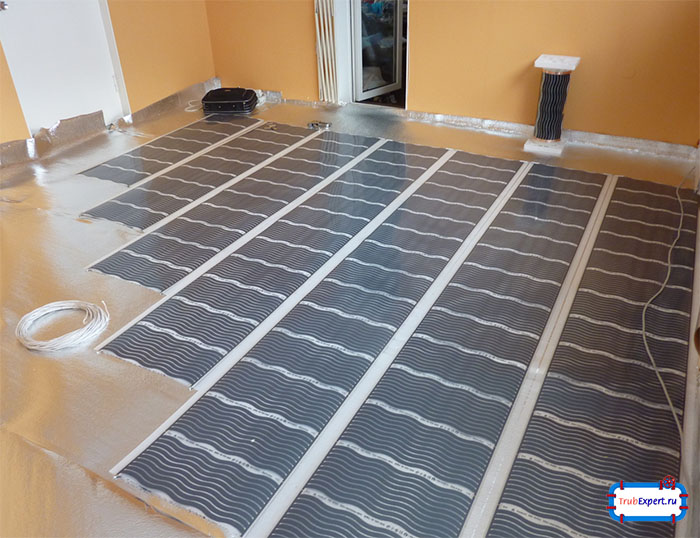

Пленочный пол
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

В этой материале говорится о том, как грамотно провести монтаж инфракрасного тёплого пола своими руками — как происходит подключение тёплого пола к терморегулятору (какова схема подключения тёплого пола к терморегулятору и др.).


Принцип работы и преимущества обогреваемого инфракрасного пола: минусы и плюсы

Плёночные тёплые полы — отопительную систему дома — ставят многие жильцы частных домов и квартир. В подобной ситуации монтажники ставят 3 вида обогреваемых полов: электрический, водяной и инфракрасный.

Подобный греющий пол обладает таким преимуществом — может греть комнату инфракрасными лучами. В подобной ситуации происходит нагрев предметов в комнате, которые в итоге нагревают воздух.

Инфракрасный пол хорошо согревает комнату — в подобной ситуации по проводникам из меди на инфракрасные устройства подаётся напряжение, которое их активизирует. При этом напыление из серебра предотвращает горение стыков проводных контактов.

Далее, монтажники осуществляют подключение инфракрасного тёплого пола к сети через терморегулятор.

Плёночный инфракрасный тёплый пол обладает такими преимуществами:

  1. расходует мало электроэнергии, потому что карбоновый материал имеет высокую теплопроводность. В подобной ситуации энергозатраты ниже, чем при применении электрического или водного тёплого пола;
  2. такой пол устанавливают даже под натяжными потолками;
  3. такие обогреваемые системы ставят на горизонтальных, вертикальных и наклонных поверхностях;
  4. такой пол легко установить — в подобной ситуации не делают укладку системы обогрева в клей под плитку или стяжку;
  5. обладает высокой надёжностью — при укладке подобного обогреваемого пола монтажники проводят параллельное соединение различных компонентов пола. При деформации участка обогревающей полосы другие полоски продолжают обогревать комнату в обычном режиме;
  6. такой пол можно с лёгкостью разобрать и снова собрать, что люди и делают при переезде и иных делах;
  7. не представляет никакой опасности для человека.

Порядок проведения работ по установке подобной системы отопления за невысокую цену

Монтаж плёночного тёплого пола считается простым делом. При укладке пола монтажники выполняют такие этапы работ.


Этап №1 — подготовка рабочей поверхности: под плитку, линолеум, ламинат, дерево

Инфракрасный обогреваемый пол монтажники кладут на чистую и гладкую поверхность. Перепад высоты в подобной ситуации составляет 3 мм как максимум.

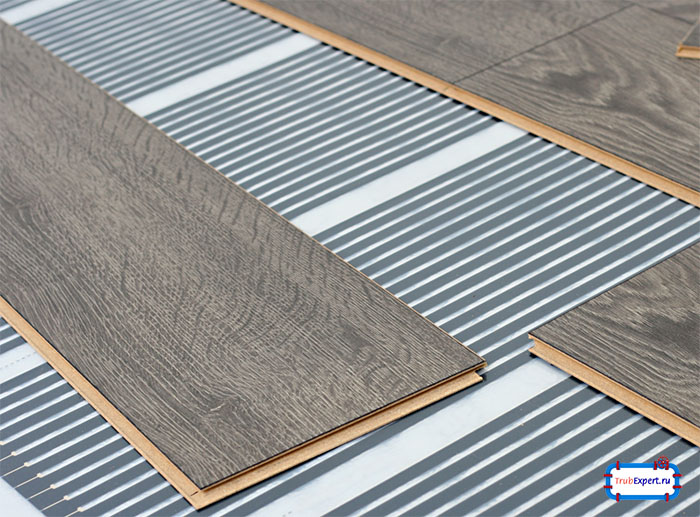

Теплый пол
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Для измерения горизонтальности поверхности профессионалы в этом деле пользуются специальным уровнем.

Если обнаружены бугорки, то поверхность пола выравнивают, просушивают и очищают от пыли. В подобной ситуации рабочие используют пылесос. После подготовки поверхности начинается установка инфракрасного тёплого пола.

Сначала монтажники покрывают основу пола 1 слоем гидроизоляции, который защищает тёплый пол от проникновения влаги.

Далее, поверх гидроизоляционного слоя рабочие укладывают теплоизоляцию. Теплоизоляционный слой сохраняет тепло в полу — увеличивает эффективность подобной отопительной системы и снижает потребление энергии.

В подобной ситуации монтажник пользуется различными материалами для теплоизоляции.

В качестве теплоизоляции такого пола используют техническую пробку — при покрытии обогреваемого пола плиткой.

В других случаях монтажники кладут любую изоляцию. Теплоизоляцию кладут той стороной вверх, которая металлизирована, расправляют её и прикрепляют скотчем на стыках.

Этап №2 — составление схемы монтажа пленочного покрытия

До начала возведения обогреваемого инфракрасного пола монтажники выбирают место установки терморегулятора — приемлемый вариант: 15 см от поверхности пола.

Затем рабочие чертят схему установки плёнки (инфракрасная греющая плёнка).

Плёночный инфракрасный пол не устанавливают под диванами, шкафами-купе и иной тяжёлой мебелью или под бытовыми устройствами.

1 ряд пола кладут на расстоянии 10 см как минимум и 40 см как максимум от стенок.

Кроме того, если подобный обогреваемый пол ставят в качестве 1 системы обогрева в жилом помещении, то он занимает 70% от площади комнаты как минимум.

Если такой пол — дополнительная система отопления — то 40% от площади комнаты соответственно.

Этап №3 — укладка и подключение (установка) инфракрасного теплого пола своими руками

Далее, монтажники укладывают инфракрасный обогреваемый пол таким образом:

сначала на теплоизоляционный слой кладётся инфракрасная плёнка для пола (греющая плёнка)— по схеме. При этом нагревательная плёнка разрезается по начерченным линиям.

Обогреваемый пол укладывают контактами из меди вниз — вдоль стенки, к которой будет прикреплён терморегулятор.

На край полоски из меди рабочие подсоединяют зажимы контактов, а затем — подключают провода. Инфракрасный теплый пол может установить каждый мужчина.

Места плёночных разрезов и области соединения зажимных контактов и проводов изолируют битумной мастикой.

Чем больше длина элементов нагревания, тем меньшее должно быть контактных зажимов. При этом длина полоски не должна быть равна 8 м как максимум.

Часть контактов устанавливают на токонесущей поверхности. В подобной ситуации также используется плёнка для тёплого пола — внутри неё размещают некоторые контактные зажимы пола.

После того как установлена плёнка для пола  — завершён монтаж инфракрасной плёнки, рабочие подключают терморегулятор, который при установке на стенку хорошо изолируют.

Инфракрасный терморегулятор работает от стандартной розетки или от щитка распределения электроэнергии, который находится в подъезде каждого городского дома.

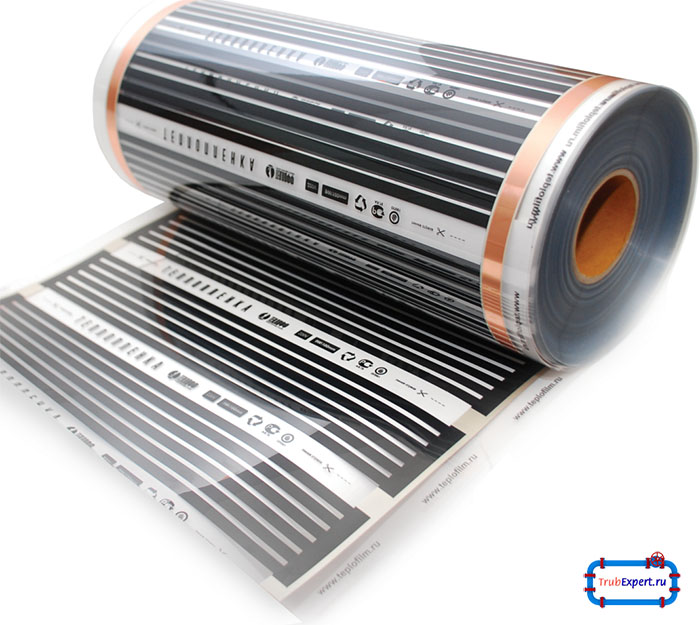

Материал
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Для укладки инфракрасного пола используются материалы нового поколения

В регулятор температуры электрики вставляют 2 проводных элемента — ноль и фазу. В подобной ситуации монтажниками используется конкретная схема подключения инфракрасного обогревателя через терморегулятор.

В подобной ситуации монтажники делают обычное подключение или нестандартное — с помощью использования магнитного пускателя.

Стандартное подключение: лучший вариант использования инфракрасного излучения

Стандартный термостат обладает 4 клеммами — 2 входными и 2 выходными.

Сначала от щитка через автомат монтажники протягивают 2 провода, соединяющие ноль и фазу. При этом от регулятора температуры через выходные клеммы проводят 2 провода до инфракрасного греющего оборудования.

Если при подключении тёплого пола пользуются не 1, а 2 нагревательными приборами, то в подобной ситуации используют 1 термостат. При этом автомат и термостат соединяют между собой проводами — как и в ранее рассмотренном случае.

В подобной ситуации от выходных клемм отводят 4 провода — на каждый нагревательный прибор отдельно. В итоге получается, не последовательное, а параллельное подключение тёплого пола к терморегулятору.

Использование магнитного пускателя для стержневого и кабельного покрытия

При использовании такой схемы монтажники ставят много нагревательных инфракрасных устройств под тёплым полом.

В подобной ситуации рабочие применяют магнитный пускатель — аппарат, который на автомате включает и выключает обогреватели, имеющие большую мощность.

В подобной ситуации, делая подключение инфракрасного обогревателя через терморегулятор, монтажники встраивают подобный обогреваемый аппарат между регулятором температуры и обогревателем.

Затем, от выходных клемм на терморегуляторе отводят 2 проводных элемента до пускателя, а от него — до инфракрасного обогревательного устройства.

Далее, монтажники подключают подобный обогреваемый пол к электросети.

Этап №4 — проверка работоспособности установленной обогреваемой системы Heat plus, Caleo

До начала установки линолеума ламината и иного покрытия, рабочие проверяют работоспособность обогреваемой системы.

Тестирование функционирования системы инфракрасного греющего пола признаётся успешным, если выполняются такие условия:

  • на полу не образуются искры;
  • участки соединения проводных контактов не перегреваются;
  • инфракрасная плёнка для пола нагревается равномерно.

После успешного проведения теста инфракрасный пол покрывают 1 слоем плёнки из полиэтилена и начинают установку напольного покрытия.

По словам опытных монтажников, каждый хозяин квартиры или частного может установить инфракрасный тёплый пол своими руками. Однако до начала его установки каждый домовладелец должен знать, что представляет собой инструкция по монтажу подобного греющего пола и посетить конкретный сайт в интернете.

ПОСМОТРЕТЬ ВИДЕО

Хозяин дома или квартиры должен покупать материал для инфракрасного греющего пола только у известных поставщиков, которые гарантируют высокое качество продукции и предоставляют полную информацию о нюансах установки.

Проведение правильного монтажа греющего инфракрасного пола — укладка своими руками — приносит тепло и комфорт в квартиру или частный дом. Инфракрасный теплый пол — это идеальное решение создать комфорт в жилище.
