Трубы ППУ изоляции: 4 главных особенности материала

0 1 001

Отопление дома в зимний период – наиважнейшее дело. Но одна задача – поставка тепла к дому и другая – произвести с минимальными потерями. Сегодня появились новые материалы, которые применяют как утеплитель. Одним из многообещающих новых утеплителей является пенополиуретан.

Изоляция
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

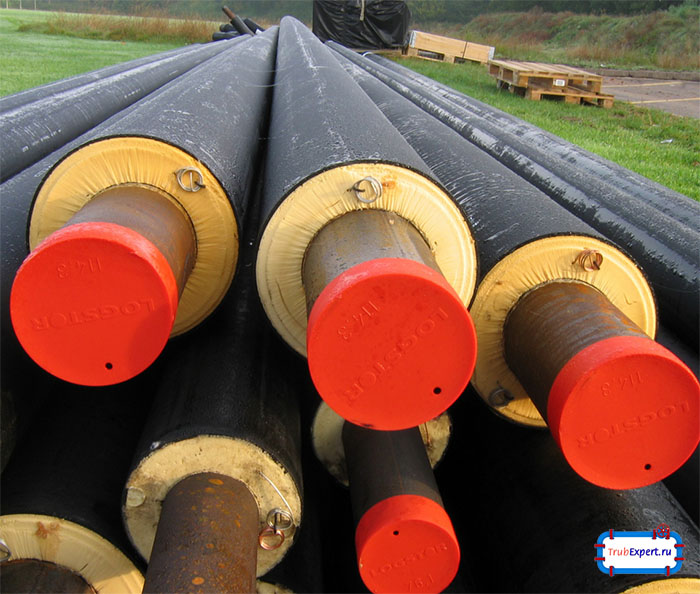

Изоляция ППУ действует также как утеплитель

Ранее для этих целей применялась стекловата. Ввиду высокой гигроскопичности требовалась дополнительно утеплять конструкцию: укрывать систему оцинкованным листом, рубероидом.


Что такое трубы ппу

Трубы ппу – стальные изделия, покрытые сверху пенополиуретановым слоем на заводе. В зависимости назначения, полиуретан сверху покрывается оцинкованным листом или полиэтиленом.

Что такое пенополиуретан? Легкий, прочный полимер с пористой, закрытой структурой.  Этот синтетический материал, обладает высоким уровнем износостойкости и низкой теплопроводностью, экологически безопасен. Основа – жидкий полистирол, при смешивании которого с газами происходит синтез полимера и одновременно вспенивание. Благодаря низкой теплопроводности применяют для утепления зданий, уплотнения оконных и дверных проемов, теплоизоляции магистралей.

Что такое пеноплекс? Основа – полистирол несколько другого состава. Отличается от пенопласта «канареечным» цветом. Изначально эти материалы выпускались исключительно в виде плит. Использование его для утепления трубопровода вызывало неудобства. Решение этой проблемы произошло, когда начала производиться скорлупа для изоляции труб ппу. Что это такое? Это – полый цилиндр из полимера с прорезью, либо два полуцилиндра. Производство скорлуп ппу позволяло произвести теплоизоляцию уже установленных магистралей. Они снабжены системой: гребень-паз или ровные кромки, которые легко стыкуются между собой.

Что собой представляют стальные трубы в ппу изоляции, заводского производства? Фактически, это две трубы, вложенные одна в одну. В зависимости куда планируется установить, верхний слой бывает:

  • оцинкованным – для магистралей, проходящих по поверхности почвы;
  • оболочка труб из полиэтилена устанавливается в случае, если укладка планируется в грунт.

Помимо этого инновационной разработкой инженеров является кабель, с помощью которого, осуществляется удаленный контроль над состоянием магистрали. ОДК – оперативно-дистанционный контроль позволяет значительно продлить срок эксплуатации.

По таким системам осуществляется доставка не только горячей воды, но возможна транспортировка разнообразных веществ и жидкостей, разнообразного состава.

Чаще всего, трубы в ппу изоляции используют:

  1. При прокладке магистралей для подачи горячей и холодной воды.
  2. Для транспортировки газа и нефти.

Технические характеристики труб ппу следующие:

  1. Рабочее давление – не более 1.6 МПа.
  2. Рабочая температура – в пределах 130 градусов.
  3. Пиковая температура составляет 150 градусов.
  4. Труба укладывается на глубине не более 60см.
  5. Предельная прочность на изгиб – 1,5кг/см.
  6. Коэффициент теплопроводности – 0,02Вт/м.К2
  7. Суточное водопоглощение – 0,2кг/м2.

Толщина полиуретана и стенок стальной трубы может быть разной. При покупке трубы следует обратить внимание на наличие с двух сторон свободного от изоляции слоя. Длина его зависит от диаметра и колеблется в пределах 150-250мм.

Цена на трубы ппу в среднем составляет от 500 до 1000руб за метр. Все зависит от диаметра изделия.


 Технология изготовления труб ппу

Производство труб ппу несложное и выполняется в следующей последовательности. Выделяют несколько этапов, они зависят от внешней оболочки.

Для изделий с оцинковкой, процесс проходит следующие ступени:

  • В специальную, закрытую форму, где находиться стальная труба, наносится слой вспененного полиуретана (в народе именуемой монтажной пеной).
  • После затвердения слоя заготовка оборачивается листами оцинковки.

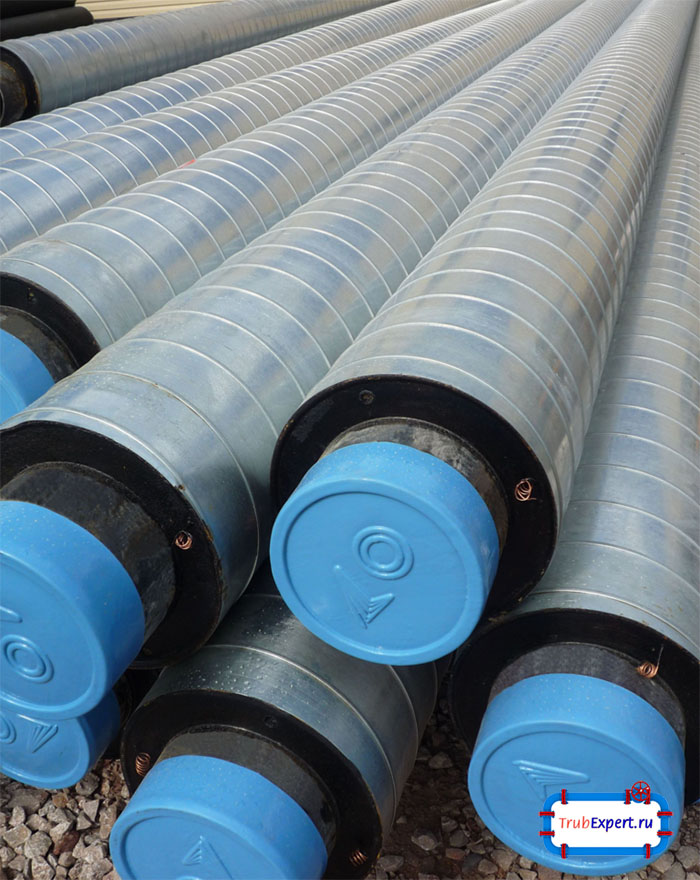

ППУ изоляция
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Для труб с полиэтиленовой оболочкой этапы выглядят иначе:

  1. В специальную форму выдавливается жидкий полиэтилен.
  2. Туда помещают стальную заготовку.
  3. Пространство между стальной оболочкой и полиэтиленом заполняют жидким полиуретаном, который при контакте с воздухом затвердевает.

Предизолированные трубы незаменимы для работы магистралей.

Ппу изоляция позволяет:

  1. Существенно понизить уровень потери тепла при транспортировке, а значит сэкономить средства.
  2. Благодаря ОДК снижается затраты на проведение ремонта.
  3. Снизить затраты на капитальное строительство водопровода.
  4. Повысить срок эксплуатации.

Для этого вида изделий существует единый стандарт – гост труб ппу 30732-2001. В этом документе речь идет об изготовлении труб с оцинкованным покрытием. Упоминается соответствие многим требованиям, в частности качество поверхности, относительное удлинение при разрыве – 350%, изменение длины после нагрева до 110 градусов – 3% и другое.

Добросовестные производители труб ппу, наносят дополнительные слои антикоррозионного покрытия. Дело в том, что технология изготовления пришла из-за рубежа. Другие климатические условия, несовершенство материально-технической базы и прочие причины заставляют по-новому подойти к процессу производства. Поэтому возникает надобность в дополнительной обработке изделий антикоррозионными смазками.

Помимо изделий ппу изоляции с оцинкованной или полиэтиленовой поверхностью, выпускаются трубы ппм изоляции.


 Трубы в ппм изоляции: характеристики изделий

Особенность – отсутствие слоев полиэтилена или оцинковки. Но это отнюдь не означает, что они менее востребованы.

Процесс производства также отличается от выпуска труб ппу.

Стальная труба укладывается в закрытую форму, где находятся компоненты изоляции. Форма предварительно смазана, чтобы предотвратить прилипание к ней. Путем вспенивания происходит образования слоя из полиуретана, имеющего 3 уровня прочности:

  • наружная оболочка защищает поверхность от механического воздействия и влаги;
  • средний слой утепляет;
  • расположенный возле тела трубы слой защищает от коррозии.

Таким образом, получается пенополиуретановая изоляция труб. Этот вид теплоизоляции сохраняет свои характеристики в течении 20лет эксплуатации, позволяет применять на территориях с различными климатическими условиями.

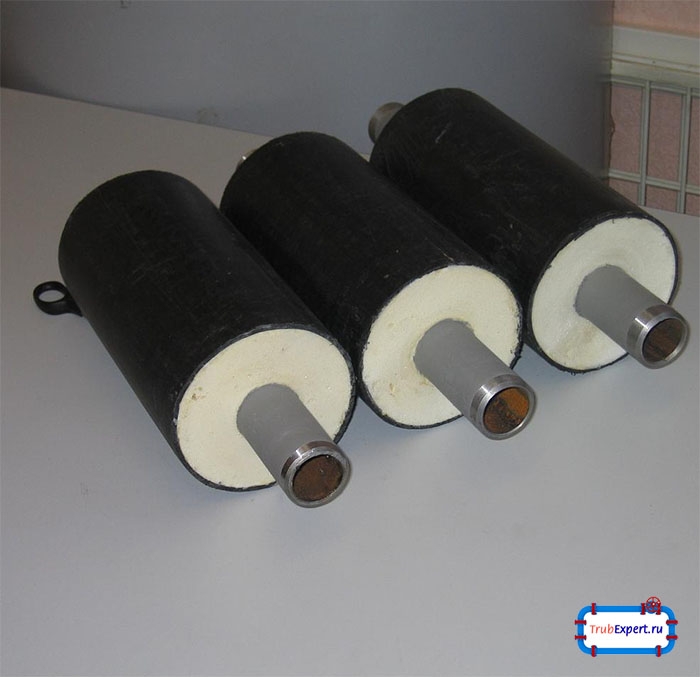

Изоляция труб
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Монтаж труб ппу

В нынешнее время проводятся следующие виды монтажа, с использованием таких изделий:

  • бесканальный монтаж ппу труб, когда их укладывают непосредственно в грунт;
  • реконструкция старой теплосети;
  • использование скользящих опор в каналах и тоннелях;
  • укладка магистралей на поверхности почвы.

Установка труб ППУ происходит следующим образом:

Перед прокладкой магистрали поверхность изделий осматривают, чтобы выявить имеющиеся повреждения: сколы, надрезы. При необходимости делается ремонт с помощью сварки или термоусаживающей муфты.

  1. Проверяются с помощью ОДК.
  2. Осматривается состояние траншей: углубления засыпаются, камни убираются.
  3. Труба укладывается в траншею с помощью крана и тросов. Опускать необходимо плавно, чтобы избежать механических повреждений.

Как производится заделка стыков труб в ппу изоляции:

  1. На расстоянии 300мм от края проводится зачистка изоляция для ппу труб.
  2. Проводится сварка стальной оболочки с последующей проверкой дефектоскопом.
  3. Делается установка термоусадочной муфты.
  4. Полость под муфтой заполняется монтажной пеной, после чего делается ее усадка с помощью нагревания. Таким образом, обеспечивается герметичность стыков.
  5. Бесканальный участок соединяют с каналом специальным устройством – стенкой с уплотнителем.

Проводить сварочные работы необходимо в сухую погоду, при температуре не ниже 0 градусов. Если трубу требуется отрезать, сделать это можно газорезчиком. При выполнении работ следует помнить, что полиэтилен и полиуретан являются горючими материалами. Потому торцы изоляции рекомендуется закрыть асбестовой тканью.

 При монтаже важно соблюдать все этапы, так как третья часть повреждения магистралей возникает именно из-за неправильного процесса установки.

Каким образом производится напыление ппу своими руками?

Оборудование для ппу своими руками выгодное приобретение для работ на маленьких площадях: утеплении дымоходов, люков вентиляции. Установка ппу своими руками (сборка составляющих конструкции в одно целое) обходиться недешево, примерно 120 тыс. руб. Потому лучше приобрести уже готовые одноразовые комплекты для проведения работ.

При работе следует соблюдать меры по технике безопасности:

  1. В помещении должна быть принудительная вентиляция.
  2. Работы следует выполнять в спецодежде – защитном костюме, а на лицо одеть респиратор.

Утепление полиуретаном происходит в несколько этапов:

  1. Предварительно делается подготовка поверхности, на которой будет производиться напыление: очистка от грязи, ржавчины, обезжиривание.
  2. Для получения эффективного слоя ппу, необходимо обеспечить нужную температуру раствора: 10-25 градусов.
  3. Оборудование для напыления ппу своими руками состоит из пистолета-распылителя и двух баллонов. Они предназначены для составляющих полиуретана. Один предназначен для полиола с фреоном, другой – изоционата. Шланги с пистолетом присоединены к редукторам. При нажатии пистолета происходит смешивание жидкостей.
  4. При необходимости производится дополнительное нанесение еще одного слоя.

ПОСМОТРЕТЬ ВИДЕО

Наиболее эффективной, сделанная своими руками, считается изоляция, сделанная 3 слоями. Сначала наносят пенополиуретан толщиной 14 мм, после высыхания покрывают поверхность еще 2 слоями с небольшими интервалами времени.
