Тепловой расчет системы отопления: 16 данных для вычисления

Расчет теплопотерь дома – необходимый этап при проектировании системы отопления. Выполняется по сложным формулам. Некорректно выполненный расчет же ведет к недостаточной обогреваемости помещения (если показатели теплопотерь занижены) или же к переплатам за систему и за отопление (если показатели завышены).

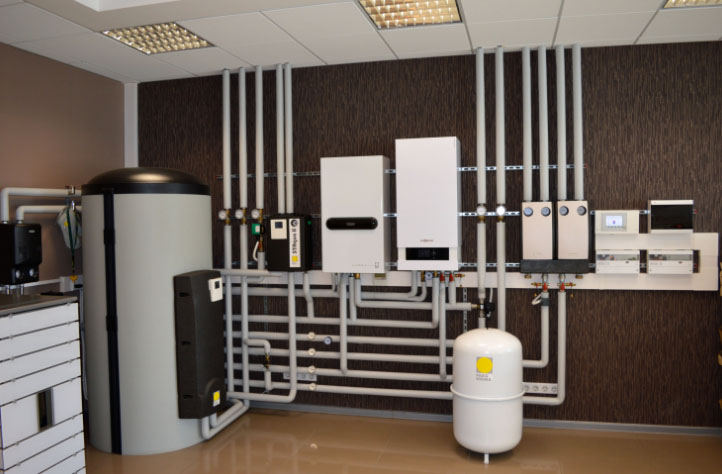

котельная

Расчет теплоснабжения должен быть выполнен на высшем уровне

Исходные данные для расчета теплопотерь дома

Чтобы провести расчет корректно, Вам нужно располагать базовым набором данных. Только с ними возможно работать.

  1. Отапливаемая площадь (потребуется Вам и в дальнейшем для расчета объема обогреваемого воздуха);
  2. План этажей здания (задействуется в т.ч. при определении мест установки отопительных узлов);
  3. Разрез здания (иногда не требуется);
  4. Тип климата местности учитывается при расчете. Узнать можно из СНБ – 2. 04. 02 – 2000 «Строительная климатология». Полученный коэффициент учитывается при расчете;
  5. Географическое положение строения, расположение отапливаемого объема относительно севера, юга, запада и востока;
  6. Стройматериалы, из которых выполнены стены и пол;
  7. Строение ограждающих конструкций (стен, пола). Нужен профиль с перечислением слоев материалов, их расположения и толщины;

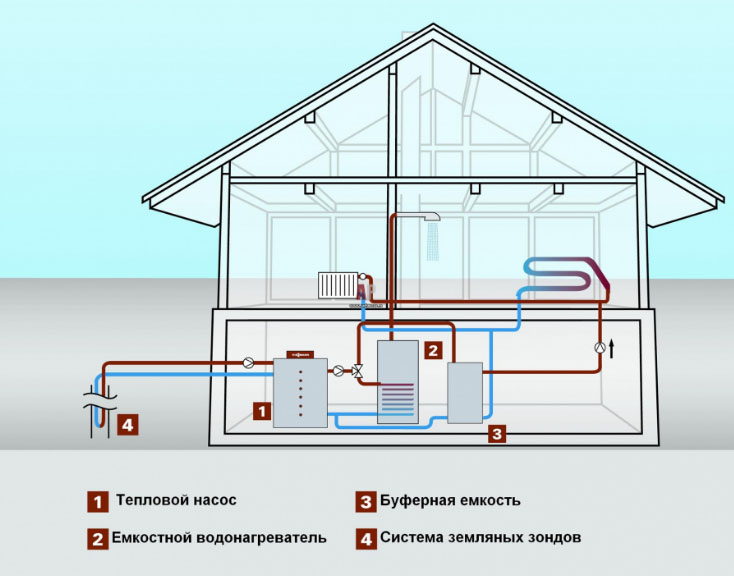

  8. Коэффициент теплопередачина каждый вид стройматериала, удельный вес стройматериала и т.п.;схема отопления
  9. Вид и конструкция дверей из помещения, их профиль, разрез;
  10. Материалы, из которых выполнены двери с выяснением удельной плотности каждого, расположение и толщина слоев и коэффициента теплопроводности. Т.е. требуется та же информация, что и для материалов стен;
  11. Расчет тепловой мощности системы отопления невозможен без информации по окнам, при их наличии. Требуется учесть их размеры, геометрию, тип стеклопакета, иногда – материалы. Также может потребоваться профиль и данные, аналогичные дверям;
  12. Данные о крыше: строение, тип, высота, профиль с перечислением типа материалов и толщины, положения слоев. Характеристики стройматериалов – теплопроводность, количество и т.д.;
  13. Высота подоконника. Она считается как расстояние от поверхности верхнего слоя пола (не облицовки, а чистого слоя) до нижней стороны доски;
  14. Присутствие либо отсутствие батарей отопления;
  15. При наличии «теплого пола» – его профиль, стройматериал покрытия над коммуникациями с перечислением толщины слоев, их расположения, коэффициента теплопроводности и др.;
  16. Стройматериал и вид трубопровода.

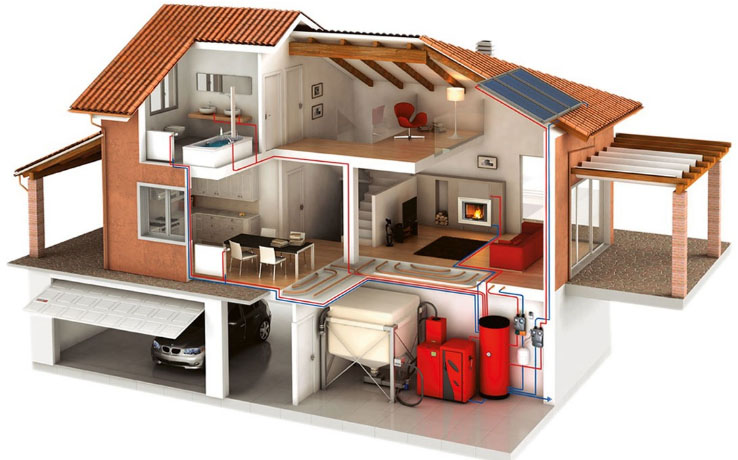

отопление дома



Это стартовые данные – обязательный минимум, без которого невозможно рассчитать систему. Теперь переходите к определению характеристик будущей системы, а также Ваших пожеланий к ней.

Определяемые данные для стен жилого дома

Задумайтесь о том, каковы будущие функции помещения на основании этого сделайте вывод о желаемом температурном режиме (так, в складских помещениях температура может быть ниже, чем в тех, где постоянно находится персонал, в оранжереях, на цветочных базах имеются еще более специфические требования к отоплению).

На следующем этапе проводится определение температурного режима помещения. Он проводится путем периодического замера температур. Определяются желаемые температуры, которые нужно поддерживать. Выбирается схема отопления и предполагаемые (либо желаемые) места установки стояков. Определяется источник теплоснабжения.

Когда ведется расчёт теплопотерь, важную роль также играет архитектура здания, в частности, его форма и геометрия. С 2003 года в СНиП учитывается показатель формы строения. Он вычисляется как  отношение площади оболочки (стен, пола и потолка) к тому объему, который она окружает. До 2003 года параметр не учитывался, что вело к тому, что энергия существенно перерасходовалась.

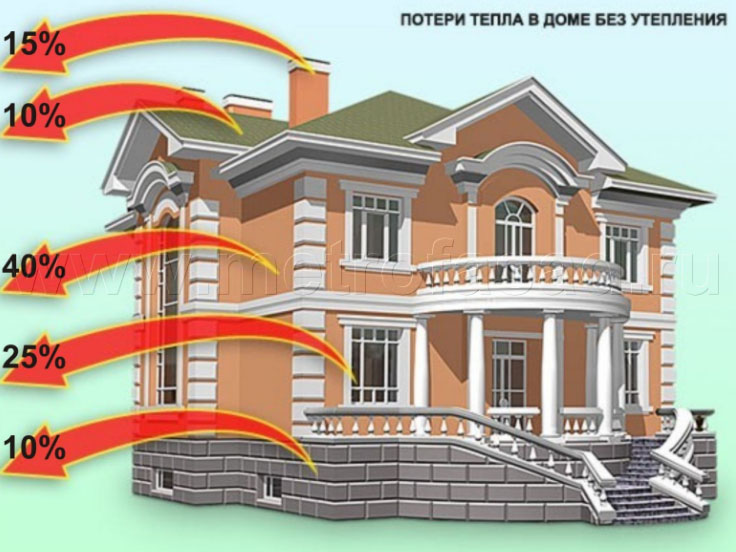

расчёт теплопотерь

Ход работ: вычисления процента допустимых теплопотерь для загородного дома из бруса, бревна, кирпича, панелей

Прежде чем приступать непосредственно к работам, исполнитель проводит некоторые натурные изыскания на объекте. Помещение обследуется и замеряется, учитываются пожелания и информация от заказчика. Этот процесс предполагает определенные действия:

  1. Натурное измерение помещений;
  2. Спецификация их по данным заказчика;
  3. Изучение обогревательной системы при ее наличии;
  4. Идеи по усовершенствованию или исправлению погрешности в отоплении (в имеющейся системе);
  5. Изучение системы подачи горячей воды;

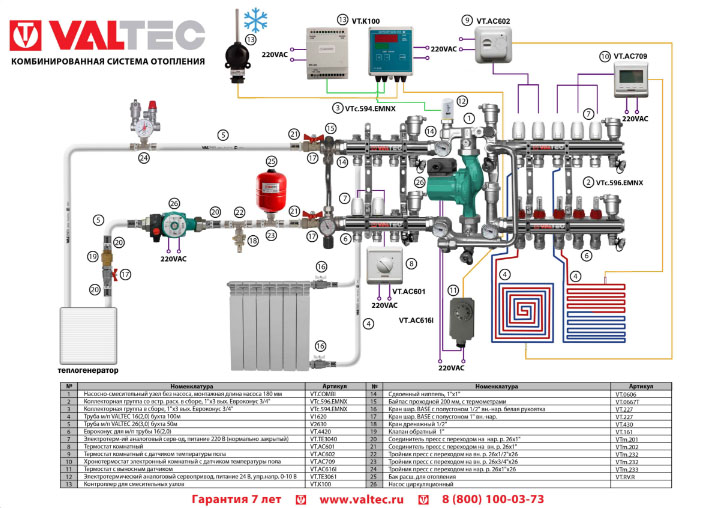

  6. Разработка идей по ее задействованию для обогрева или уменьшения теплопотери (например, с использование оборудования Valtec (Валтек);
  7. Расчет теплопотерь и иные, необходимые для разработки плана системы отопления.

Valtec

После проведения этих этапов, исполнитель предоставляет необходимую техдокументацию. В нее входит поэтажные планы, профили, где отображен каждый отопительный прибор и общее устройство системы, материалы по специфике и типу используемого оборудования.

Расчеты: откуда наибольшие теплопотери в каркасном утепленном доме и как их снизить с помощью прибора

Наиболее важный процесс в проектировании обогрева – расчеты будущей системы. Ведется расчёт теплопотерь через ограждающие конструкции, определяются дополнительные потери и поступления тепла, определяется необходимое количество обогревательных приборов выбранного типа и т.д. Расчет коэффициента теплопотерь дома должен делать опытный человек.





Уравнение теплового баланса играет важную роль в определении теплопотерь и разработки способов их компенсации. Формула теплового баланса приведена ниже:

V –объем помещения, вычисляемый с учетом площади помещения и высоты потолков. T – разница между внешней и внутренне температурой здания. К – коэффициент потери тепла.

Формула теплового баланса дает не самые точные показатели, потому применяется редко.

Основное значение, которое используется при вычислении – тепловая нагрузка на обогреватели. Для ее определения используются значения потерь тепла и мощности обогревательного котла. Формула тепловой мощности позволяет рассчитать то количество тепла, которое будет вырабатывать система обогрева, имеет вид:

Теплопотери объема ( ) умножаются на 1.2. Это запасной тепловой коэффициент – константа, помогающая компенсировать некоторые теплопотери, носящие случайный характер (длительное открытие дверей или окон и др.).

Рассчитать потери тепла достаточно сложно. В среднем, различные ограждающие конструкции способствуют потери разного количества энергии. 10 % теряется сквозь крышу, 10% — сквозь пол, фундамент, 40% — стены, по 20% — окна и плохая изоляция, система вентиляции и др. Удельная тепловая характеристика различных материалов неодинакова. Потому в формуле прописаны коэффициенты, позволяющие учесть все нюансы. Таблица ниже показывает значения коэффициентов, необходимые, чтобы провести расчёт количества теплоты.

Формула потерь тепла следующая:

В формуле удельная теплопотеря, равна 100 Ватт на кв. м. Пл – площадь помещения, также участвующая в определении. Теперь может быть применена формула для расчета количества теплоты, необходимое для выделения котлом.

удельная теплопотеря

Считайте правильно и будет у вас дома тепло

Пример расчета коэффициента теплопотерь в частном доме: формула успеха

Формула расчёта тепла на отопление помещения легко применима к любому зданию. В качестве примера рассмотрим гипотетическое здание с простым остеклением, деревянными стенами и соотношением окна – пол равным 20%. Он расположен в умеренном климатическом поясе, где минимальная температура снаружи – 25 градусов. Имеет 4 стены, высотой по 3 м. Над отапливаемым помещением находится холодный чердак. Значение коэффициентов выясняется по таблице К1 – 1,27, К2 – 1,25, К3 – 1, К4 – 1,1, К5 – 1,33, К6 – 1, К7 – 1,05. Площадь помещения составляет 100 кв.м. Формула уравнения теплового баланса не сложная и под силу каждому человеку.

Так как известна формула количество тепла, необходимое для отоплении помещения, можно рассчитать следующим образом:

Тп = 100*100*1,27*1,25*1*1,1*1,33*1*1,05 = 24386,38 Вт = 24,386 кВт

И чтобы провести расчёт тепловой энергии на отопление формула мощности котла используется следующим образом:

Мк = 1,2*24,386 = 29,2632 кВт.

На дальнейших этапах определяется количество необходимых отопительных элементов и нагрузка на каждый из них, а также расход энергии на обогрев. Расчет теплопотерь дома в наше время экономии очень актуален.
