Регистры отопления: простой способ подключеия

Теплосистемы могут включать разные виды обогревательных панелей: батареи, регистры или конвекторы. Регистры отопления представляют собой самодельные батареи, сваренные из отдельных труб (круглых или профильных), расположенных в определенном порядке.

Регистры чаще используются для отопления технических, производственных и коммерческих помещений: гаражей, складов, бытовок, а также в зданиях социального назначения: школах, больницах, спортивных залах и других, особенно если требуется обогреть большие площади. Устанавливают эти элементы теплообмена и в частных малоэтажных домах. Полотенцесушители или змеевики в ванной – пример подобных изделий в квартирах. Отопительный контур, в состав которого входит один или несколько регистров, не стал пережитком прошлого и нередко монтируется потребителями, так как в этом случае возможно самостоятельное изготовление и подключение устройств. Однако по внешнему виду самодельный радиатор отопления проигрывает заводскому аналогу.

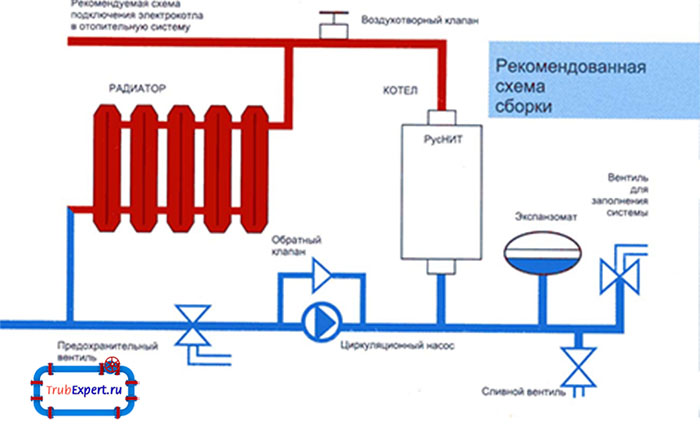

Схема сборки

Схема сборки регистра отопления

Конструкции регистров

Каждый отдельный регистр сваривается из одной или нескольких труб, расположенных вертикально или горизонтально. Используется материал диаметром 32–200 мм (чаще 32–80 мм). Выбор размера сечения регистра ограничивается мощностью котла – вода в широких объемных резервуарах не прогревается до нужного уровня.  Длина и количество труб зависит от параметров конкретного помещения: площади, утепления, наличия других теплоотдающих элементов в комнате. Для того чтобы теплоотдача от панели была максимальной, расстояние между двумя трубами при сварке делают на 5 см больше их диаметра. Таким образом увеличивается площадь, с которой излучается тепло в пространство. При меньшем расстоянии регистр из гладких труб будет тратить тепло на обогрев самого себя, а при большем в создаваемой тепловой «стене» будут воздушные «дыры», КПД понизится. Соединяются трубы между собой при помощи сварки (реже – резьбовым соединением) тонкими поперечными трубками – патрубками.

Существуют различные конструкции этого вида теплоотдающих элементов: регистры отопления из гладких труб (круглых или профильных) и оребренная труба. Последний вариант представляет собой обогревающий элемент, на котором с высокой частотой наварены перпендикулярные металлические пластины. Сделано это для увеличения площади теплоотдачи и повышения коэффициента полезного действия прибора. Внешний вид оребренной трубы оставляет желать лучшего, чаще ее используют для обогрева нежилых помещений. В квартирах оребренную конструкцию предпочитают заменять на более «цивилизованный» вариант.

Горизонтальный регистр. По форме горизонтальные регистры бывают S-образными (змеевидными) и секционными, представляющих собой несколько параллельных труб, образующих одну секцию. По сути однотрубная S-образная система представляет собой отопление из труб без батарей. Если монтаж трубопровода осуществляется с небольшим уклоном – 0,05%, то насос для системы не требуется, вода циркулирует естественным образом. При использовании горизонтального регистра возможно любое подключение – верхнее, диагональное, нижнее или боковое.

Вертикальный вариант. Регистры и радиаторы вертикальные – это ряд вертикально сваренных тонких трубочек. В данной конструкции не уместны трубы больших диаметров, так как устанавливаются они чаще там, где пространство ограничено – например, при замене батарей на регистры в результате присоединении лоджии. Для движения жидкости по вертикали необходим циркуляционный насос. Главным достоинством этих образцов по сравнению с горизонтальными является эстетичность внешнего вида. Аккуратно сваренный вертикальный радиатор отопления может стать украшением помещения сам по себе или с применением элементов декора.

Отопление дома: сколько надо регистров

Для расчета необходимого количества теплоотдающих элементов в помещении учитывают площадь комнаты и факторы, влияющие на теплопотери:

  • количество окон и дверей;
  • толщина стен;
  • наличие утепления стен, пола и потолка;
  • южная или северная сторона здания.

Для ориентировочного подсчета учитывают, что теплоотдача 1 м стальной трубы Ø 60 достаточна для обогрева 1 жилой площади, если потолок не выше трех метров.

КПД элемента во многом зависит от теплоотдачи материала, из которого делаются отопительные радиаторы. Коэффициент теплоотдачи стали в четыре раза ниже, чем у меди, но цена стальных регистров ниже, а вариаций типоразмеров больше. Теплопроводность чугунных и алюминиевых изделий превышает этот показатель у стальных, но радиаторы из этих металлов, в свою очередь, имеют ряд недостатков. Чугун хрупок и тяжел, требует защитных кожухов, которые уменьшают теплопроводность. Недостаток алюминия в том, что цена на качественный продукт высокая. Поэтому наиболее популярный материал для использования в этих целях – труба стальная. Радиаторы и регистры из нержавейки встречаются редко из-за высокой цены материала.

Готовый пятиразрядный регистр отопления длиной 1 м сечением 108 мм в среднем стоит 4000 рублей, подобное изделие длиной 3,5 метра сечением 133 мм обойдется около 20000 рублей. Одноразрядный аналог длиной 3,5 м и сечением 108 мм стоит в среднем 700 рублей. Использованием готовых покупных регистров для отопления дома не дешевле установки радиаторов, но сэкономить можно, если сделать регистры отопления своими руками из закупленных оптом труб.

Радиатор отопления

Количество регистров для отопления зависит от размера помещения

Способы монтажа

Самодельная батарея отопления собирается из отдельных труб при помощи сварки или резьбы. Первый вариант предпочтительнее и прочнее второго, сварные швы выдерживают давление 13 атмосфер. Регистры для отопления собираются в готовые изделия, а затем присоединяются к отопительному контуру. На стену устройство крепиться кронштейнами, для установки на пол снизу приваривают опоры. Процесс сборки секционного изделия происходит в несколько этапов:

  1. Нарезают требуемое количество труб нужных размеров.
  2. На заготовках делают разметку, отмечая места присоединения патрубков.
  3. Соединяют трубы и патрубки.
  4. Приваривают заглушки, устанавливают кран сливной.
  5. Изделие присоединяется к системе отопления.

Совет. Патрубки располагаются ближе к краям регистра – циркуляция теплоносителя в этом случае будет интенсивнее.

«Самовар» для обогрева. В некоторых случаях самодельный регистр дополняют ТЭНом и расширительным бачком – получается самостоятельный отопительный прибор, получивший название самовар. Он не связывается с общей системой отопления, обогревает помещение автономно от сети напряжением 220 В. Достаточная мощность ТЭНа – 1,5 кВт, что чуть мощнее чайника. Для удобства к электронагревательному элементу подключают терморегулятор. Сделать самовар своими руками можно из круглых или профильных труб, модели могут быть стационарными или переносными, используемыми для обогрева неотапливаемой бытовки, кладовки, гаража. В этих случаях в качестве теплоносителя лучше использовать не воду, а антифриз или масло.

Как сделать регистры из круглых труб своими руками

Этот вариант получил наибольшее распространение из всех вышеназванных конструкций по нескольким причинам: для изготовления не требуется обладать специфическими навыками, круглые трубы доступны в продаже, а схема изделия несложная. Необходимые материалы и инструменты:

  • круглые трубы нужного диаметра (40–70 мм);
  • патрубки Ø 25 мм;
  • торцевые заглушки;
  • кран спускной;
  • болгарка, ножовка по металлу;
  • сварочный аппарат;
  • измерительный инструмент.

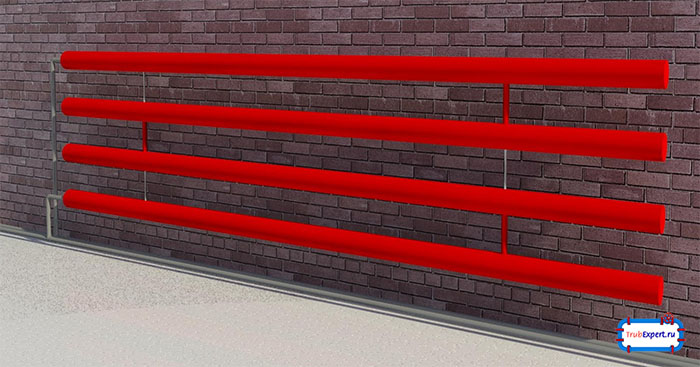

Регистр из круглых труб

Стандартный четырехкамерный радиатор

Если планируется изготовление автономного «самовара», то дополнительно потребуется приобретение ТЭНа и расширительного бачка. Схема работ по изготовлению и подключению устройства выглядит следующим образом:

  1. Выбор подходящей для конкретного случая модели: горизонтальные или вертикальные радиаторы отопления.
  2. Определение размеров, составление схемы.
  3. Закупка материалов.
  4. Сварка изделия (или реже сборка резьбовым соединением).
  5. Проверка герметичности.
  6. Подключение к системе отопительного контура.

Ниже даны рекомендации по самостоятельному изготовлению регистров из круглых труб.

Смонтировать изделие сможет любой сантехник или человек, имеющий навык сборки труб или разводки по образцу или схеме.

Для изготовления регистров не требуется чертежей, достаточно простой схемы или рисунка, дающего представления о том, какая конструкция должна получиться на выходе.

Важно не поддаваться соблазну «наварить трубу потолще». Чем больше диаметр труб, тем больший объем воды придется нагревать, а это дополнительная нагрузка на котел плюс неоправданное увеличение счета на отопление. Оптимальный условный диаметр трубы – Ø 32 мм.





Увеличить теплоотдачу можно за счет увеличения расстояния между трубами – к значению диаметра трубы добавить 5 см.

Самое надежное соединение – сварка. Если используется резьба, то в качестве прокладки применяют сантехнический лен или клей-герметик UNITEC, который специально предназначен для резьбовых соединений в водопроводных системах.

Регистры из профильной трубы

Профильная труба в сечении образует форму, отличную от круга: квадрат, прямоугольник или овал. Сделать регистры можно из любого вида профиля. Хотя изделия получаются компактнее и привлекательнее по виду аналогов из круглых труб, процесс изготовления несколько сложнее. Для этого понадобятся:

  • труба прямоугольная сечением 60*80 мм (или другой вид профиля);
  • труба дюймовая для перемычек сечением 25*25 мм;
  • заглушки для профильной трубы;
  • кран Маевского для устранения «завоздушенности» системы;
  • болгарка, ножовка;
  • сварочный аппарат.

Последовательность действий при изготовлении трехтрубного секционного регистра из прямоугольного профиля следующая.

Прямоугольная труба нарезается на отрезки нужного размера в необходимых количествах.

На нарезанных металлических отрезках делается разметка для выреза отверстий, в которые в дальнейшем привариваются перемычки-патрубки. Отверстия вырезаются.

Для перемычек используется 4 трубы дюймовых (25*25 мм).

Заглушки на профильную трубу нарезаются из листового металла 3 мм толщиной. Размеры прямоугольных заглушек по периметру на 1,5 мм меньше с каждой стороны, чем сечение профильной трубы – для заполнения пространства сварочным швом.

Трубы раскладываются горизонтально, строго по отверстиям прикладываются перемычки.

Перемычки-патрубки точечно «прихватываются» сваркой: делается 3 точки для того, чтобы в процессе дальнейшей работы не было перегибов или перекосов.

Изделие устанавливается вертикально. Все перемычки привариваются полным сварным швом.



Совет. У непрофессионалов в сварочном деле может не получиться с первого раза герметичный сварочный шов круглой формы. Поэтому сначала надо «пройтись» малым током, заплавить все трещины и дырочки, а затем, увеличив сварочный ток, повторить сварку сплошным швом еще раз. После такой процедуры протечки исключены.

После присоединения перемычек трубы вычищают от шлака и металлического мусора.

Приварить вырезанные заглушки. Прочистить и отшлифовать болгаркой швы на всем изделии.

Верхний патрубок радиатора оснащается краном Маевского. Для этого необходима стальная муфточка Ø 15 мм. Ее распиливают на две части, вырезают отверстие в заглушке, вставляют и приваривают муфту.

Следующий шаг – подключение регистра. Оно зависит от системы отопления и может быть нижним, верхним, боковым или диагональным. В частных домах часто используются вертикальные радиаторы отопления с нижней подводкой, хотя по теплоотдаче такой вариант менее эффективен, но смонтировать такой контур проще.

Последнее по порядку, но не менее значимое действие – плотная окраска регистра несколькими слоями эмали, чтоб не осталось непокрытых участков. Это защитит устройство от коррозии.

Хотя регистры чаще используются для обогрева нежилых помещений, подходят они и для частных домов. Коэффициент полезного действия ниже, чем у заводских батарей или радиаторов, но большой объем воды в регистре дает достаточную теплоотдачу.
