Особенности лучевой схемы отопления жилого помещения

0 116

Отопление представляет собой одну из важных составляющих обустройства домовладения. Чтобы создать эффективную систему недостаточно выбрать радиаторы и котел. Нужно подобрать грамотную разводку труб, чтобы обеспечить производительную и бесперебойную работу конструкции. Отопительная схема состоит из кранов, фитингов, магистралей и отводов. Лучевая разводка системы отопления характеризуется экономичностью и функциональностью.

Особенности лучевой схемы отопления жилого помещения
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger


Преимущество и отличие лучевой от других систем

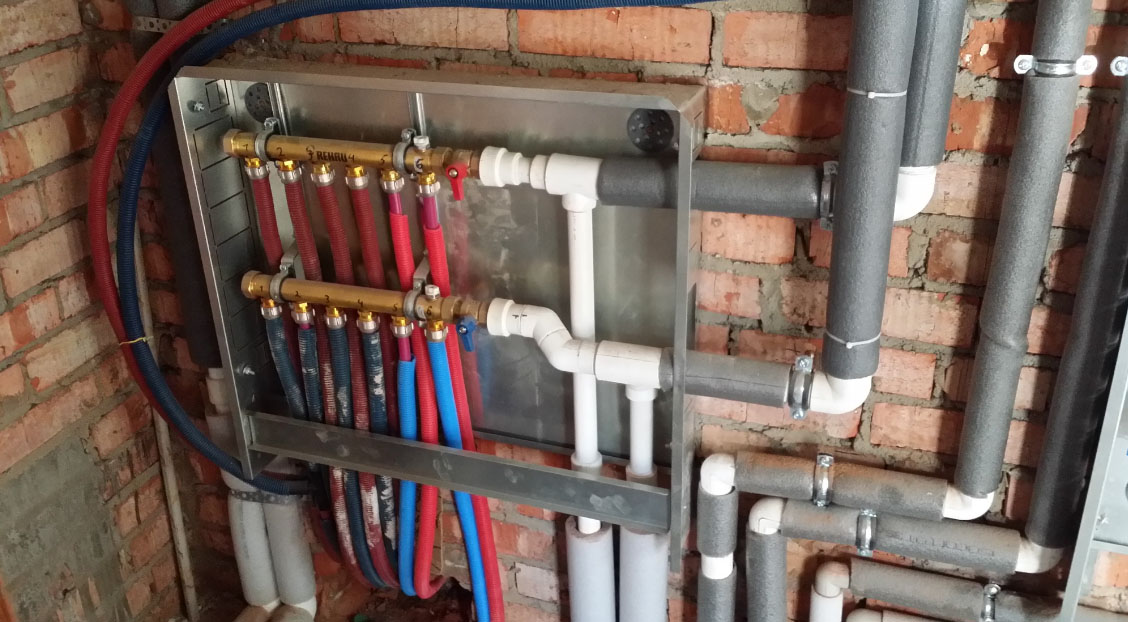

Лучевая разводка отопления – это способ параллельного подсоединения оборудования к распределительному элементу. К батареям выходит система труб входящего и подающего типа. Коллектор – это блок, который монтируется в технический шкаф.

Применение системы помогает отключать элементы теплого пола и батареи по отдельности.

При монтаже тройниковой схемы отопительный котел подсоединяется к радиаторам при помощи двух труб. Одна магистраль подает теплоноситель, а другая отводит его обратно в котел после остывания.

Коллекторный способ разводки труб характеризуется расходом элементов, но при этом соединения отличаются доступностью, что облегчает сборку и ремонтные работы проводятся в короткие сроки. Данная конструкция состоит из независимых контуров. И при выключении одной линии, остальные функционируют.

Лучевая схема отопления создается с помощью любого вида циркуляции. К достоинствам конструкции относится – возможность скрыть трубы.

Лучевой вид подходит для теплоснабжения дома с большим количеством помещений. Вариант рекомендуется для многэтажных строений.

Монтаж подобной системы увеличивает эффективность работы устройства, так как отсутствуют лишние теплопотери.

Лучевая разводка скрывает магистрали под полами. При такой разводке на каждом этаже располагается коллектор. Установка выполняется перед капитальным ремонтом и отделкой.

Особенности лучевой схемы отопления жилого помещения
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Данная схема имеет отличительные преимущества перед другими структурами отопления. Основные – это легкость и простота установки оборудования, минимальное количество соединений и возможность скрыть трубную конструкцию. Применение схемы предотвращает появление гидравлических ударов.

Главной деталью разводки считается коллектор. Он отвечает за передвижение теплоносителя от центральной части к контурам. Данное устройство представляет собой цилиндр с отверстием для прохода воды и соединительными деталями, к которым монтируются контуры.

Для функционирования отопления применяется два вида коллекторов:

  • входной оснащен клапаном для распределения и насосом;
  • выходной коллектор нужен для сбора жидкости после прохождения целого цикла.

Вариант с принудительной естественной циркуляцией

Лучевое отопление подключается и работает как с помощью принудительной циркуляции, так и с применением естественной.

Главная особенность схемы с естественной циркуляцией в том, что не требуется использования терморегуляторов, насосного оборудования и датчиков. Подобная конструкция востребована в зданиях, которые не подключены к центральной электросети.

Для естественной циркуляции понадобятся магистрали с крупным диметром. При укладке они располагаются под уклоном. Требуется установить расширительный бачок, который устанавливается на высоте.

Лучевая система отопления с принудительной циркуляцией способствует увеличению температуры при понижении трат на энергоресурсы.

Насос, установленный в конструкции, позволяет установить одинаковую температуру теплоносителя во всех магистралях. Функция насосного оборудования заключается в перемещении теплоносителя. При этом не возникает воздушных пробок, и каждый радиатор нагревается равномерно.

Принудительная циркуляция – это перемещение теплоносителя искусственным образом по батареям и трубам. При монтаже не требуется соблюдать гидравлическое сопротивление магистрали или геометрию помещений.

Особенности лучевой схемы отопления жилого помещения
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger


Плюсы и минусы, нюансы системы

Перед тем как проектировать лучевое отопление дома стоит оценить все положительные и отрицательные параметры данной схемы.

При устройстве системы подыскивается расположение для коллектора. Он бывает габаритным, поэтому выбирается углубление в стене, куда размещается шкаф для устройства.

Коллекторная труба и магистраль, идущая из отопительного прибора, подбираются одинакового размера, а магистрали подающие теплоноситель должны быть меньшего диаметра. На каждый контур, проходящий к радиатору, монтируется шаровый кран или вентиль.

Схема лучевой системы отопления требует предварительного расчета. У подобной разводки существуют следующие преимущества:

  1. Коллекторно лучевая система отопления помогает контролировать температуру и выполнять контроль за каждым элементом конструкции, что помогает создать нужное температурное значение в каждой комнате строения.
  2. На каждой ветке помещается одно отопительное устройство, что подходит для магистральных трубопроводов с трубами малого диаметра. Трубы скрываются в бетонной стяжке, что создает теплый пол.
  3. Коллектор помогает создать нужное количество контуров с определенным температурным значением.

Лучевая система отопления частного дома имеет следующие недостатки:

  1. Большой расход труб. Это влияет на удорожание работы.
  2. Монтаж осуществляется в закрытом виде, чтобы не было видно множества труб.
  3. В трубах, которые укладываются в стяжку не должно быть стыков, чтобы предотвратить повреждения.

Организация отопления данным способом – это сложный процесс, в котором важно правильно составить схему разводки труб и установить оборудование нужной мощности. При верном подходе конструкция обеспечит постоянный и безотказный обогрев с минимальным количеством теплопотерь.
