Монтаж сэндвич дымохода: 3 особенности проведения работ

0 479

В частных жилых строениях, когда нет возможности или желания подключиться к общим системам отопления, устанавливают отопление печное, каминное или от котлов на твердом топливе. Разумеется, для вывода продуктов горения наружу предусмотрен монтаж дымоходов.

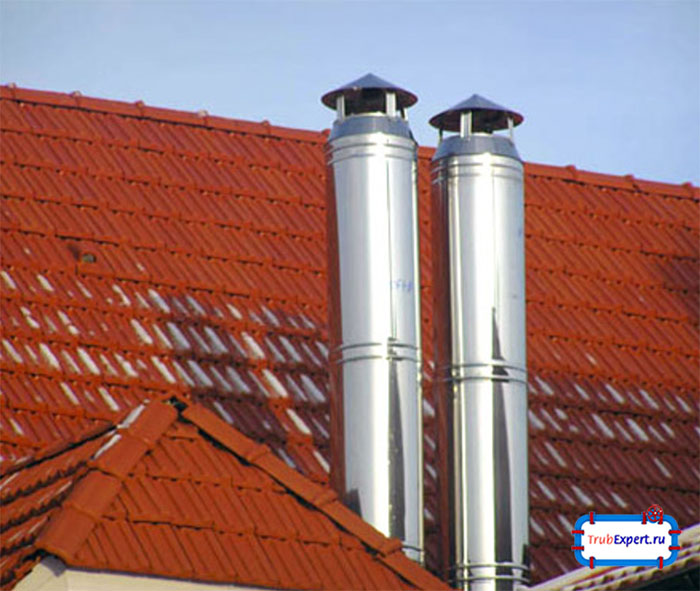

Дымоход
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Неудачно установленные дымоходы могут поспособствовать воспламенению крыши. Чтобы этого ни в коем случае не произошло, монтируется так называемая сэндвич труба. Согласно гастрономическому словарю сэндвич – это закрытый бутерброд, обычно состоящий из двух ломтиков хлеба и уложенного между ними кусочка мяса. По этому же принципу устроен и дымоход сэндвич. Он производится из двух металлических слоев, между которыми укладывается базальт – теплоизоляционный материал. Базальтовое волокно или каменная вата получается путем расплавления измельченной породы габбро-базальта при температуре  плюс полторы тысячи градусов по Цельсию. В результате обработки получается негорючий утеплитель для дымохода, сверхпрочный, состоящий из упругих волокон. По сравнению с минеральной каменная вата экологична, в ней отсутствуют вредные примеси.


Устройство сэндвич-дымохода: цена говорит сама за себя

Внутренняя часть такого дымохода изготавливается из антикоррозийной стали, а внешняя – из оцинкованной стали или нержавейки. Печные сендвичные трубы для дымохода имеют немало плюсов по сравнению со стандартными трубами с единственной металлической стенкой. Для удобства монтажа трубы разделены на метровые отрезки, вставляемые один в другой.

Благодаря особенному строению сэндвич труб, установить дымоход через стену так же просто,  как и вывести его через крышу. Изоляция из базальта избавляет дымоход от появления в нем конденсата и оседания сажи на его стенках. Образованию конденсата в стандартных трубах способствует горячий дым, который не доходя до конца трубы, моментально теряет градусы. А вот сэндвич труба для дымохода устроена так, что в ней изоляция сохраняет температуру по всей длине.

Печные трубы сэндвич – это идеальный вариант по части пожарной безопасности, о чем было упомянуто выше. Несложная схема монтажа дает возможность справиться с задачей по установке трубы без приглашения специалистов.

Несмотря на все очевидные плюсы, сэндвич труба для дымохода, как и любая другая конструкция, не лишена незначительных недостатков. Одним из таких является относительно небольшая продолжительность службы, в среднем десять-пятнадцать лет. Второй недостаток – довольно высокая стоимость. Третий – трубы подобного типа имеют свойство сужаться и расширяться при изменениях температуры, и герметичность их, таким образом, нарушается. Дымоходы из нержавеющей стали сэндвич служат гораздо дольше и обладают превосходными характеристиками.


Нормативы на размеры базальта внутри сэндвича: диаметр труб 150, 115, 200, 250, 120, 180 мм

Сделать сэндвич можно и самостоятельно, нужно всего лишь обзавестись всеми материалами для этого и подготовить определенный набор инструментов, как то: отвертки, киянки, молотки, ножницы по металлу, клещи, оправки и прочее. Что касается материала, то тут в первую очередь следует позаботиться о приобретении базальтовой ваты – самой совершенной теплоизоляции для дымохода.

Специалисты отмечают у этого материала отличную термостойкость и стойкость к воздействию к химии. При выборе ваты обращают внимание на такие показатели, как:

  • плотность;
  • степень усадки при нагреве поверхностей.

Хорошо зарекомендовали себя многослойные базальтовые подушки с армированием для придания изделию необходимой жесткости.

Использование каменной ваты позволяет минимизировать теплопотери через дымоход. Вдобавок материал надежно защищает перекрытия и стены от перегрева.

Технические характеристики базальта по большинству параметров превосходят прочие утеплители. Средняя цена материала – две, две с половиной тысячи рублей за куб.

Размеры: определенных стандартов не существует. Если это плиты, то длиной от метра до полутора метров, ширина – полметра, толщина – от 20 до 240 миллиметров.

Показатели плотности: колеблются от 30 до 190 килограммов на кубический метр.

Водопоглощение: не превышает двух процентов от объема, гидрофобный материал, грибки не образуются.

Паропроницаемость: низкая.

Сэндвич дымоход
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Огнестойкость: высокая, точка плавления плюс 1114 градусов по Цельсию.

Прочность: выдерживает давление от 5 до 80 КПа.

Теплопроводность: низкая (0,032 – 0,048 Вт).


Как правильно установить и сделать такой дымоход из нержавейки: монтаж для газового котла

Совет: утеплить трубу дымохода своими руками при помощи базальтовой ваты несложно, но небезопасно. Работать следует в респираторе и матерчатых перчатках, поскольку волокна используемого материала сильно крошатся и перетираются до состояния пыли. Меры предосторожности предотвратят попадание вредных веществ в дыхательные пути.

Базальтовый негорючий утеплитель имеет свои разновидности. Важно изучить все предложения на рынке и выбрать наиболее подходящий вариант по свойствам и стоимости.

Для нормального прохождения дымохода между этажами необходимо соблюдать последовательность операций при монтажных работах. Устройство проходов через перекрытия,  установка дымохода своими руками производится с использованием специальных патрубков.

Патрубок перед монтажом подвергается предварительной подготовке. Сначала негорючая теплоизоляция закрепляется между стенок патрубка. Затем изолируют все примыкающие к этому звену части.

Далее операция под названием сэндвич труба для дымохода своими руками переходит в стадию монтажа проходных патрубков. Для этого потребуется точная разметка того проема в потолке, через которое будет выводиться труба. Следом вырезается проем в перекрытиях, а места касаний патрубка с потолочной плоскостью изолируются друг от друга слоем каменной ваты.

Следом проводится труба дымоходная сэндвич через перекрытие потолка. Параметры трубы необходимо подогнать так, чтобы они позволяли дымоходу свободно проходить через потолок без соприкосновения с ним. В таких местах стыковать элементы трубы и править неудачную стыковку запрещено.

Для снятия тепла между трубой и элементами патрубков оставляют воздушные зазоры, как того требуют правила монтажа дымоходных систем. После вывода трубы дымохода через потолочное перекрытие желательно установить защиту патрубка и произвести проверку вертикальности дымоходного ствола.

Монтаж двухконтурной системы дымохода производят поэлементно, снизу вверх – начиная от оборудования отопления. Внутренняя труба заводится внутрь предыдущих элементов. Внешнюю трубу сэндвич для дымохода также надевают на предыдущие звенья. Так обеспечивается защита теплоизоляции от попадания на нее влаги, а именно: установка трубы для дымоходов «по конденсату» позволяет стекающей воде не задерживаться на шве и, следовательно, помогает избежать ее затекания.

Для обеспечения надежной герметизации системы сборка дымохода сочетается с заполнением зазоров специальным клеем-герметиком. Наносится термостойкий клей следующим образом: если герметизируются внутренние трубы, то на наружную поверхность верхней внутренней трубы, если наружные трубы – по наружной поверхности. При переходе с однослойной на двухслойную трубу – то снаружи по окружности. Точно также и при стыковке однослойной трубы и прочих модулей. По окончании операции проверяются зоны нагрева по уровню температуры.

Вывод на крышу бани, дома своими руками

Когда проводят дымоход сэндвич своими руками через крышу, для начала берут оцинкованный стальной лист, изнутри прикладывают его к отверстию и выводят трубу. Далее лист прикрепляется к крыше, и при необходимости заводят под край кровли.

Внимание! Над плоскими крышами дымоходы из нержавеющей стали должны возвышаться на уровне не менее метра. Если высота дымохода от кровли до дефлектора больше, то следует установить растяжки с обжимными хомутами. Когда крыша покрыта битумными материалами, то для пожаробезопасности на дымовую трубу насаживается дефлектор с искрогасителем.

Вслед за этим закрепляются все элементы дымохода хомутами, а опорой тройника послужит специальный опорный кронштейн. Верхнюю часть дымохода лучше также подстраховать растяжками. Вот как правильно выполняются стыковочные соединения: сэндвичные трубы между собой – обжимными хомутами, а с другими элементами – тройниками и переходниками – такими же хомутами, но с обеих сторон.

ПОСМОТРЕТЬ ВИДЕО

Важно:

  1. в дымоходной трубе не должно быть горизонтальных участков более одного метра;
  2. следует предусмотреть, чтобы данная трубная конструкция не соприкасалась с газовым трубопроводом, электропроводкой и прочими коммуникациями;
  3. проход трубы через крышу, стену, потолок необходимо сопроводить изолированными патрубками;

Кроме того, труба для печи сэндвич нуждается в регулярной профессиональной чистке с соблюдением мер безопасности, а для этого придется предусмотреть монтаж ревизии (специальных отверстий с дверцами), либо съемных стаканов. Сэндвич труба для дымохода пользуется большой популярностью среди жителей нашей страны.
