Как выбрать и смонтировать стабилизатор напряжения для газового котла отопления: советы электрика

0 410

Сегодня отопление газом домов в деревнях, поселках, на дачных участках или в коттеджных поселках, стало привычным явлением. Если раньше газовое оборудование не зависело от электросети, то современные модели работают под контролем электроники. Пока еще не все электросети, особенно те, которые снабжают электричеством загородные дома или коттеджи, могут похвастаться стабильностью напряжения. Чтобы газовый котел нового поколения работал исправно долгие годы, его подключают через специальный прибор — стабилизатор напряжения.

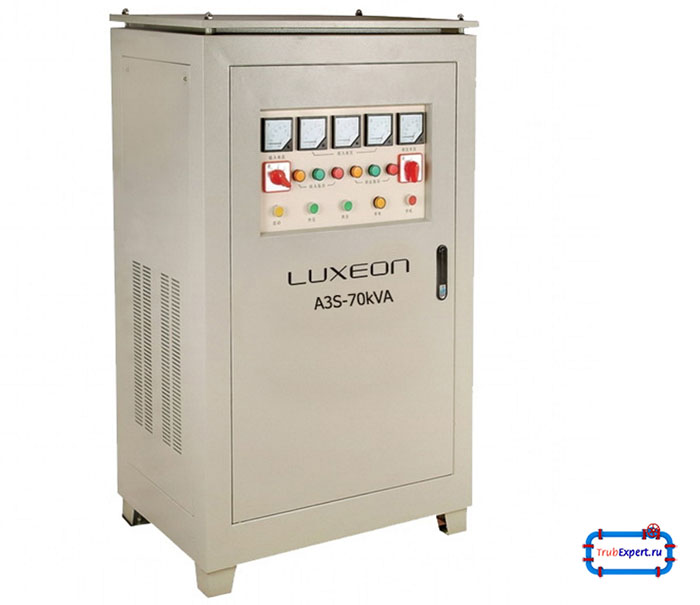

Газовый стабилизатор
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Газовый стабилизатор защитит вас от перебоев напряжения


Что такое стабилизатор

От стабильности электросети и ее напряжения зависит работа любого электроприбора, будь то холодильник или отопительный бойлер. Стабилизатор напряжения для газовых котлов или иных электрических агрегатов повышает напряжение, поступающее к устройству, если оно в данный момент меньше 220 Вольт, и понижает его, если скачок превысил норму.

Так как скачки напряжения сети, особенно в сельской местности, не редкость, без его нормализации на выходе не обойтись. Стабилизатор напряжения для котла обеспечит стабильную работу газового оборудования, а соответственно и комфортную температуру.

Для нормального функционирования электронной начинки оборудования, котлу требуется получение тока, имеющего на выходе правильную синусоиду. Даже ее небольшое искажение вызывает неисправности в работе автоматики системы нагрева. Циркуляционные насосы, которые встроены в отопительную систему, также чувствительны к скачкам напряжения.

Большинство производителей газовых бойлеров, да и любой другой техники, снимают с себя гарантийные обязательства по ремонту оборудования, если их поломка произошла из-за проблем в электросети. Поэтому стабилизатор на газовый котел выбирают со всей серьезностью и ответственностью.


Типы стабилизаторов по принципу действия

Устройства для нормализации напряжения, подающегося на отопительные котлы, отличаются:



  • типом электротока – постоянным или переменным
  •  напряжением в сети – трехфазным или однофазным
  • конструктивным исполнением – напольным, настенным или комбинированным, когда прибор можно как установить на пол, так и навесить на стену.

По принципу работы стабилизаторы напряжения для газового котла делятся на ряд категорий:



  1. Электромеханические устройства.
  2. Электронные (релейные) модели со многоступенчатой регулировкой.
  3. Тиристорные механизмы.
  4. Феррорезонансные модели.

Электромеханические стабилизаторы

Такой вид приборов относится к более дешевым и простым моделям. Их работа основана на использовании трансформатора – электромагнитного прибора, преобразующего переменный ток и напряжение в заданных границах.

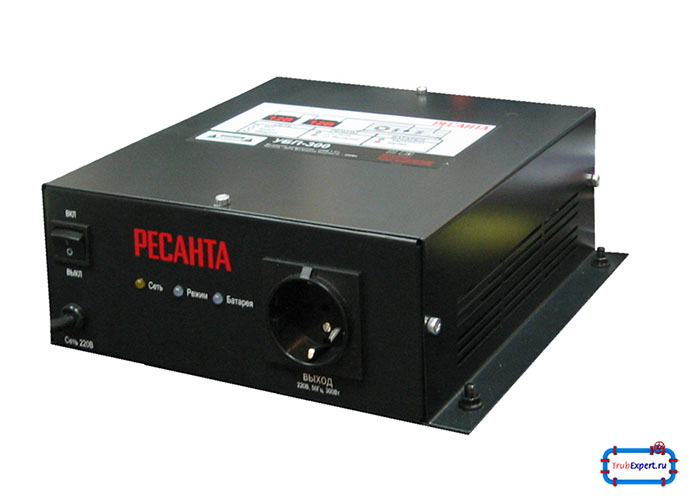

Небольшой бесперебойник
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Выбирать бесперебойник нужно в зависимости от количества электроприборов

Электромеханический стабилизатор для котла отопления, кроме невысокой стоимости, имеет еще ряд достоинств:



  • возможность высокоточной регулировки
  • удовлетворительная перегрузочная способность
  • широкий диапазон регулируемого напряжения.



Основным недостатком прибора такого типа является низкое, по сравнению с другими типами, быстродействие и возможность возгорания.

При какой-либо неисправности, электромеханический прибор может заискрить, поэтому использовать такой трансформатор для газового котла строго запрещено!

Электронные стабилизаторы

Рассмотрим, как пример, релейный (электронный) стабилизатор напряжения для газового котла «Ресанта». Основу прибора составляет силовой трансформатор и блок электроники, представляющий собой микроконтроллер большой мощности. В нем анализируется входное и выходное напряжение,  вырабатываются сигналы, управляющие силовыми реле, которые моментально (не более 25-30 мс) реагируют на перепады напряжения. К достоинствам электронных моделей относят:



  • компактность и небольшой вес
  • почти моментальное срабатывание
  • стойкость к регулярным скачкам напряжения на входе.



Выбирая электронный стабилизатор для газовых котлов, следует учесть, что он может создавать помехи в сети.

Стабилизаторы на основе тиристоров (семисторов)

Работа такого прибора для защиты техники от скачков в электросети, основана на переключении обмоток трансформатора в автоматическом режиме при помощи тиристоров (силовых ключей).  Изделия обладают рядом достоинств:



  • моментальное срабатывание
  • почти безграничный ресурс работы
  • устойчивость к помехам в электросети и механическим воздействиям
  • бесшумность устройств
  • стабильность работы при повышенной или пониженной температуре.



К недостаткам тиристорных устройств можно отнести высокую стоимость.

Из популярных устройств этой линейки можно назвать стабилизаторы напряжения «Штиль» для газовых котлов, у которых точность стабилизации составляет 5%,  а  диапазон работы обозначен величинами от 135 до 275 Вольт.

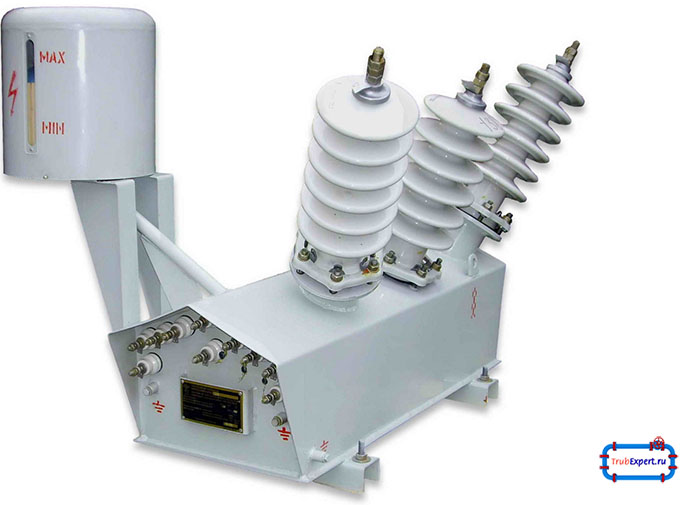

феррорезонансный прибор
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
феррорезонансный прибор применяется для больших помещений

Некоторые производители газового оборудования дают рекомендации по приобретению сопутствующего оборудования для котлов. Например, стабилизатор напряжения для газового котла «Boxi» производители рекомендуют выбирать из линейки моделей серии «Teplocom».

Феррорезонансные приборы

Современные модели, работа которых, как и у старых приборов, основана на эффекте феррорезонансных явлений в колебательном контуре, имеют микропроцессорный блок управления. Это обеспечивает максимальную точность на выходе (всего 1%), при диапазоне напряжений от 180 до 250 Вольт. Из-за высокой стоимости такие модели для газового отопления приобретают очень редко.

Как выбрать стабилизатор для газового котла

Современный рынок устройств для стабилизации работы электрической сети представлен огромным ассортиментом, в котором несведущему человеку легко потеряться. Какой стабилизатор нужен для газового котла, на какие величины, указанные в техническом паспорте, нужно обратить пристальное внимание?

Стабильное напряжение электросети является залогом надежной работы и длительного срока службы любой бытовой техники. На выбор стабилизатора напряжения для газового котла влияют показатели самого газового оборудования. Кроме того, нужно решить, будут ли подключаться к регулятору напряжения другие устройства, к примеру, циркуляционный насос для перекачки воды в отопительной системе.



Чтобы устройство работало корректно, обязательно учитывается потребляемая мощность газового котла и других устройств, подключаемых к стабилизатору.

Параметры сети

Известно, что по проводам, которые передают электричество на большие расстояния, течет трехфазный ток. В квартиры или частные дома он уже поступает с одной фазой. Однако ряд владельцев частных домов и больших коттеджей, подводят к дому 3 фазы. Такая сеть обеспечивает большую мощность. Если по однофазной сети, от линии электропередач к дому, по проводу с сечением 16 мм передается мощность в 14 кВт, то по трехфазной – уже 42 кВт.

Однофазная сеть состоит из 3 проводов – по одному для подвода и отвода электричества и заземляющий провод. Трехфазная сеть имеет 5 жил, одной из которых является заземление. Три фазы, как правило, чаще подводят к домам, где отсутствует магистральный газ, и дома отапливаются электрическим бойлером. Если же в доме с газовым отоплением все же подведена трехфазная линия, то устанавливают 1 трехфазный прибор либо 3 однофазных модели, одной из которых и будет стабилизатор напряжения 220 В для газового котла.

Величина нагрузки

Перед выбором устройства, необходимо рассчитать мощность стабилизатора напряжения, чтобы он без проблем обеспечивал корректную работу системы отопления и мог надежно защитить ее от скачков напряжения. При этом нужно не перепутать электрическую и тепловую мощность газового котла. Чтобы подобрать стабилизатор напряжения, учитывают электрическую мощность оборудования, которая указывается в паспорте на котел и обозначается в ваттах (обратите внимание – тепловая мощность, вырабатываемая котлом, указана в киловаттах).

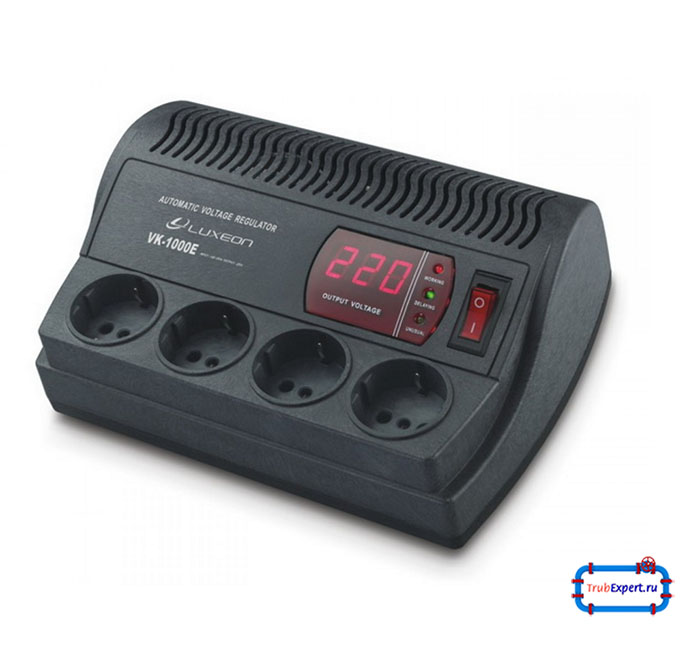

Домашний бесперебойник
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Бесперебойник защищает технику от короткого замыкания

Если к преобразователю напряжения будет подключен только сам котел, чтобы выбрать стабилизатор, мощность газового оборудования, указанную в инструкции, увеличивают на одну треть. Это и будет расчетной величиной преобразователя. Если же к нему будет подключен еще и циркуляционный насос, то учитывают полную нагрузку от обоих устройств. При этом величину мощности насоса увеличивают втрое, так как учитывают не рабочую, а пусковую мощность устройства, которая в 3 раза превышает рабочую. Затем прибавляют мощность котла и умножают на 1,3.

Рассмотрим расчет на простом примере. Если одноконтурный газовый котел «Ariston», служащий только для отопления, потребляет мощность 80 Вт, то без подключения насоса, мощность стабилизатора должна быть не менее 104 Вт. Если к устройству будет дополнительно подключен циркуляционный насос с мощностью 70 Вт, то по итогам расчета получим:

(70 х 3 + 80) х 1,3 = 377 Вт.

Если в помещении установлен двухконтурный настенный газовый котел, который обеспечивает обитателей дома не только теплом, но и горячей водой, следовательно, имеет большую мощность (к примеру, 200Вт), расчет будет выглядеть таким образом:

(70 х 3 +200) х 1,3 = 533 Вт.

Напольные или настенные модели

Большинство производителей стабилизаторов выпускают 2 варианта исполнения изделий – напольные и настенные. В продажу поступают и универсальные модели, которые можно повесить на стену или разместить на полу. Настенные стабилизаторы напряжения для газовых котлов ничем не отличаются от напольных  моделей по техническим характеристикам, но более удобны в использовании. Чтобы  проверить работу прибора или напряжение в сети не придется каждый раз наклоняться.

Во многих домах используют не только настенный стабилизатор, но и монтируют настенное газовое оборудование, к примеру, компактные и имеющие современный дизайн настенные котлы «Аристон».

Технология монтажа и способы подключения

Для корректной и бесперебойной работы газовой системы отопления нужно не только выбрать стабилизатор напряжения для котла, но и правильно определить место для установки. Так как электроприборы не любят повышенной влажности, не рекомендуется монтаж стабилизирующих устройств в подвальных и других сырых помещениях.

Повышенная температура в помещении также выводит технику из строя. Поэтому стабилизатор напряжения лучше установить на достаточном удалении от газового котла, так как именно он является источником тепла. Устройство нельзя располагать в закрытых шкафах или ящиках, так как в процессе работы ему требуется естественное охлаждение путем свободной циркуляции воздуха.

После обретения устройством постоянного места жительства, остается только правильно подключить стабилизатор напряжения, после чего уже не беспокоиться о периодических колебаниях напряжении в сети.

Подключить стабилизатор напряжения к электросети самостоятельно можно, если у вас есть опыт работы с электроприборами и определенные технические знания. Если к дому подведена трехфазная линия, возможна установка 1 трехфазного стабилизатора для всех устройств, которые в нем нуждаются. В этом случае он устанавливается сразу за электросчетчиком. В случае с газовым котлом, его лучше подключить к сети через отдельный однофазный стабилизатор.

ПОСМОТРЕТЬ ВИДЕО

Как правило, никаких проблем с подключением стабилизатора для котла не возникает, так как бытовые устройства, вместо клемм для врезки в электрическую цепь, оснащены вилкой, которая включается в розетку. При подключении к сети через стабилизатор, нужно не забыть произвести заземление газового котла, которое выполняется так же, как и для любых других электроприборов, к примеру, стиральной машины или душевой кабины.

Современные газовые котлы с блоком автоматики, подключенные через стабилизатор, исправно и бесперебойно работают независимо от скачков напряжения, и потребляют меньше электроэнергии, так как функционируют в экономном режиме.
