При любой системе отопления дома или квартиры, наступают времена, когда необходимо использовать дополнительный обогрев: осенью до начала отопительного сезона или зимой при сильных морозах. Обогреватели нужны, чтобы повысить температуру в доме, гараже или туристической палатке. На рынке современных бытовых приборов нет недостатка в компактных, удобных и недорогих нагревателях любого вида: масляных, конвекционных, с инфракрасных излучением. Но интерес к самодельным приборам не угасает, тем более что своими руками сделать обогреватель несложно.
Требования к самодельному прибору
Вариантов самодельных отопительных устройств, работающих на электричестве, батарейках, керосине, газе существует немало. Виды и конструкции самодельных приборов различаются, но требования к ним постоянно остаются неизменными:
- безопасность;
- экономичность;
- простота изготовления и удобство эксплуатации;
- продуктивность работы.
Безопасность предполагает продуманную защиту от поражения электрическим током и предупреждение возникновения пожара;
- использовать прибор на несгораемой подставке;
- обеспечить плотность контактов и изоляцию мест соединений;
- не использовать открытых спиралей, закрывать их защитными кожухами;
- не допускать перегрузок сети, оснастить ее предохранителем;
- не оставлять работающее устройство без присмотра;
- располагать прибор вдали от легко воспламеняемых предметов.
Понятие экономичный обогреватель означает, что он способствует экономии средств при эксплуатации. Если приобретение комплектующих изделия обойдется дороже покупки готового заводского образца, экономии при этом нет. Но затраты могут окупиться в дальнейшем, если при пользовании прибором используется более дешевый энергоноситель. В любом случае делать нужно выгодный нагреватель.
Простота и удобство – немаловажные требования к самодельному прибору. Если любовь к изготовлению сложных конструкций отдельными мастерами может быть оправдана, то сложная процедура включения, отключения или поддержания прибора в рабочем состоянии значительно усложнит жизнь, поэтому делать такой обогреватель для дома нерационально.
Продуктивность прибора выражается коэффициентом полезного действия. Чем выше КПД, тем экономичнее прибор и целесообразнее его сделать самому.
Совет. Примитивность самодельных обогревателей, особенно на альтернативных источниках энергии – керосине или батарейках, не должна смущать. При аварийных отключениях электроэнергии, от которых никто не застрахован, самодельный прибор сможет оказаться подспорьем.
- настенные электрические обогреватели в межсезонье помогут согреть помещения без включения системы отопления;
- в зимний период они станут дополнением основному отоплению, если его мощности не хватает;
- поможет создать комфортную температуру для работы в гараже или мастерской;
- сделанный своими руками обогреватель для палатки выручит в условиях туристического похода в ненастье;
- при заморозках весной или осенью нагреватель обогреет кладовку на даче.
Чаще всего любители делают следующие модели:
- электрический обогреватель своими руками;
- аналоги масляного обогревателя;
- обогреватель на батарейках;
- газовый туристический обогреватель;
- керосиновый обогреватель.
Варианты самодельных обогревателей
Некоторые самодельные отопители подходят для использования дома, другие варианты – походные туристические. Сделать самый элементарный электрообогреватель своими руками можно из нихромовой спирали от сломанного фена или нагревателя.
Масляный обогреватель. Хотя продается множество масляных устройств, сделать похожую модель можно самому. Схема масляного обогревателя и принцип его работы заключается в нагреве жидкого технического масла, помещенного в герметичную емкость, при помощи ТЭНа. Чтобы изготовить масляный обогреватель своими руками, понадобятся следующие материалы:
- герметичная емкость;
- техническое масло;
- ТЭНы;
- слесарный инструмент.
Для корпуса будущего маслонагревателя можно использовать металлическую батарею, баллон от газа, автомобильный радиатор или сварить емкость самостоятельно.
Емкость заполняется маслом не до верха, а на 85%, так как при нагревании жидкость расширяется. В верхней части бака должен находится воздух или потребуется установка расширительного бачка. Масло используют термостойкое.
Обогрев при помощи свечи. Самый простой походный вариант – сделать обогреватель из свечи. Туристы используют для этого пустые консервные банки или баночки из-под напитков. Свечной обогреватель делается из двух баночек и свечи в металлической таблетке. Он имеет следующий принцип работы: внутрь металлической емкости помещается горящая свеча, которая нагревает баночку изнутри. Благодаря закрытому пространству тепло аккумулируется и входит наружу сквозь пробитые сверху отверстия. Несмотря на примитивность и простоту модели, этот мини-обогреватель популярен у туристов.
Делать свечной обогреватель своими руками начинают с обработки баночек: у одной удаляют верхнюю часть, а на дне гвоздем пробивают множество отверстий по периметру. У второй отрезают дно, вырезая несколько «лепестков» сверху, чтобы присоединить дно к отрезанной верхней части первой баночки. Помещают внутрь горящую свечу и собирают конструкцию, вставляя дно в корпус.

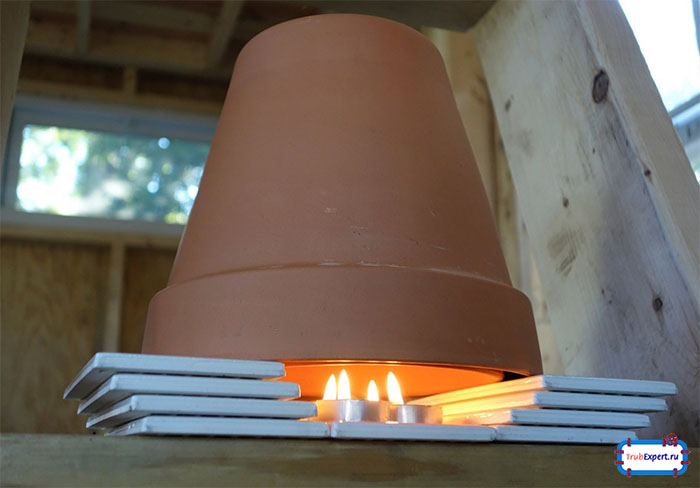

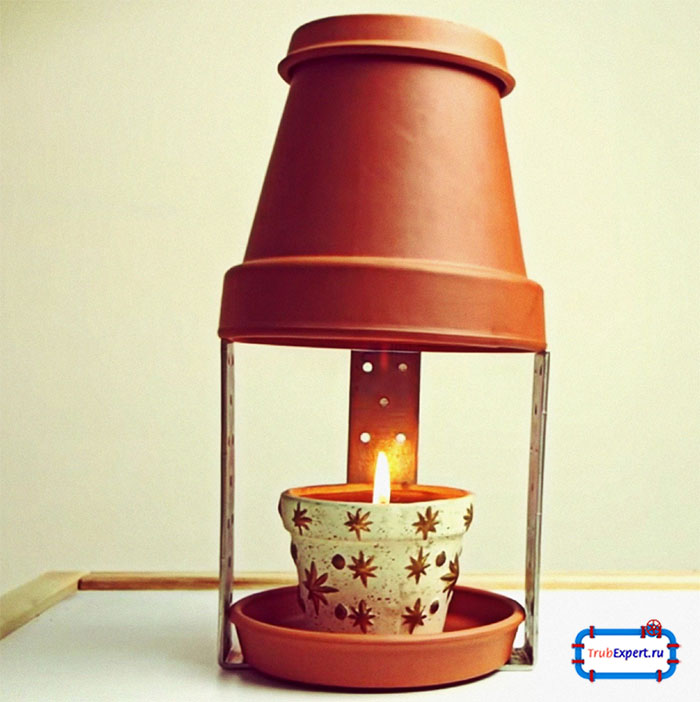

Используя энергию горящей свечи, можно сделать декоративный обогреватель из глиняных горшков и свечки для спальной или гостиной. Свеча помещается под несколько перевернутых керамических горшков, скрепленных между собой толстым и длинным железным болтом. Железо накаляется от пламени, а горшки и воздушная прослойка между ними сохраняют это тепло, а затем отдают в окружающее пространство. Работать такая «ловушка тепла» может сутками, важно не оставлять ее без присмотра. Это небольшое дополнение к основному отоплению дома и возможность создать романтическую атмосферу.
ИК-устройства. Сделать простейший инфракрасный обогреватель своими руками сможет даже ребенок, поместив за батарею светоотражающую пленку или фольгу. Тепловые лучи в этом случае, отражаясь от зеркальной поверхности, будут нагревать окружающие предметы, а не противоположную стену. Особенностью инфракрасного излучения является нагрев предметов, а не воздуха. Такой вид обогрева ощущается, как наиболее комфортный.
Изготовить газовый инфракрасный обогреватель своими руками сложнее. Принцип работы прибора: над пламенем газовой горелки помещается сетчатый рассеиватель тепла, а под него – отражатель (рефлектор). В качестве рефлектора можно использовать чашу из нержавеющей стали, но лучший материал – алюминий, он отражает только тепловые волны. В качестве топлива используют большой газовый баллон или маленький баллончик, на который одевается насадка-горелка. Такой обогреватель для палатки выручает любителей зимней рыбалки.
Для обогрева палатки при зимней рыбалке мастера изготавливают газовый обогреватель своими руками в виде тепловой пушки – горелку помещают в металлическую трубу, приваривают ножки и присоединяют металлический шланг для отвода газов.
Нагреватель из старой батареи. Если в доме после ремонта остались старые радиаторы, то можно смастерить электрический обогреватель из чугунной батареи своими руками. У чугуна высокий коэффициент теплоотдачи, поэтому снабдив конструкцию ТЭНом, терморегулятором и заполнив водой или трансформаторным маслом, можно получить альтернативный источник тепла. Декоративный внешний вид изделия будет дополнительным преимуществом.
Новые виды нагревателей. Один из простейших по процедуре изготовления обогревателей – модель из термопленки. Термоплёнка наклеивается на подложку, к ней подсоединяются электроконтакты и провод. Такой вариант удобно повесить на стену и можно завесить картиной или ковром.
В 2007 году был разработан новый прибор парокапельный нагреватель, принцип работы которого схож с действием водонагревателя: помещенная в запаянные трубки вода нагревается при помощи ТЭНа, превращается в пар, поднимается по трубкам, а затем остывает и, сконденсировавшись, возвращается в нижнюю часть прибора. Цикл повторяется многократно. Специфика прибора – низкое потребление электроэнергии и высокий КПД. Многие умельцы взяли на вооружение новинку и делают подобное устройство самостоятельно.
Самодельные обогреватели для дома, дачи или похода выручат в сложных и экстремальных условиях, поэтому знание их особенностей и умение сделать не будут лишними.
