Простая инструкция по самостоятельному изготовлению бойлера для нагрева воды

0 69

Перебои в подаче горячей воды – частый случай квартирах, который вызывает дискомфорт у жильцов. Однако для загородных домов, где отсутствует подача ГВС – это серьезная проблема. Ввиду этого актуальность приобретения электрических водонагревательных накопителей с каждым днем увеличивается. Магазинный бойлер для нагрева воды требует серьезных финансовых затрат. Заменой покупке становятся бойлеры косвенного нагрева. Такие устройства исключают подобные капиталовложения и позволяют экономить на электроэнергии. Ввиду несложной конструкции прибора, потребители изготавливают бойлер косвенного нагрева своими руками.

Простая инструкция по самостоятельному изготовлению бойлера для нагрева воды
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Предназначение и принцип работы

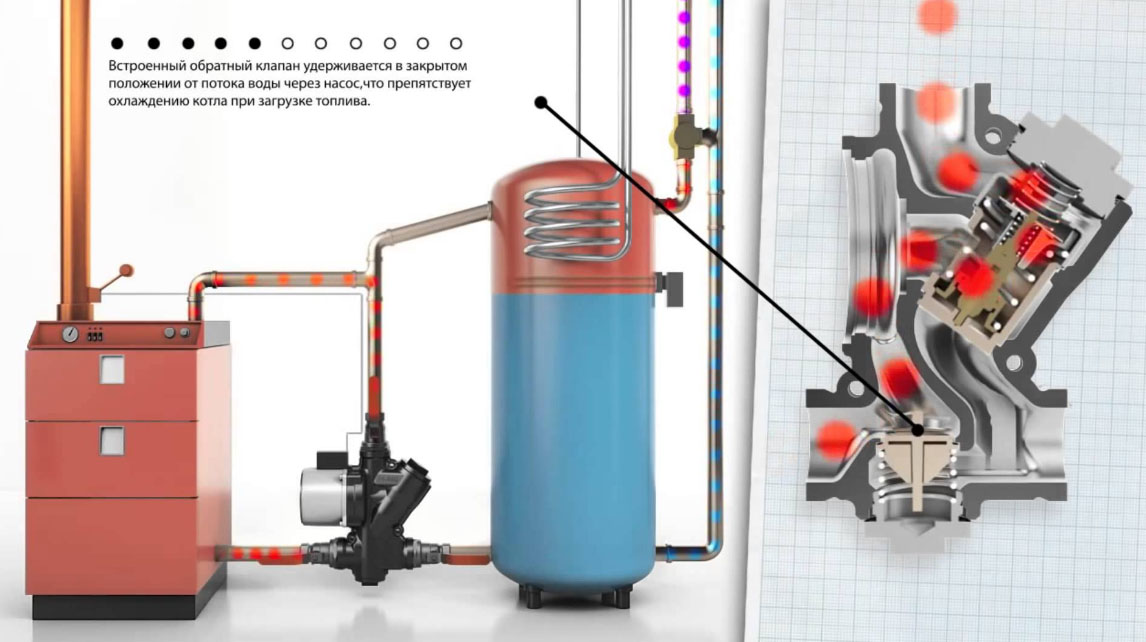

Бойлер косвенного нагрева это прибор, предназначенный для периодического нагрева нужного объема воды за счет внешнего энергетического источника: газ, электроэнергия и другие. В корпус прибора встраивается крупногабаритная накопительная емкость, которая выбирается согласно предполагаемой потребности в горячем водоснабжении. Бак косвенного нагрева изготавливается из материалов с антикоррозийными свойствами. Внутри емкости монтируется трубчатый нагревательный элемент (ТЭН) или специальная спиральная трубка средних диаметров, по которой осуществляется циркуляция другого теплоносителя. Принцип действия самодельного агрегата напоминает проточный электрический водонагреватель.

Через шланг с нижним подключением в емкость заливается холодная вода. За счет перемещения теплоносителя осуществляется нагрев воды. При помощи верхней трубки поступает уже прогретая до нужной температуры горячая вода. Для обеспечения безопасности, водопроводная труба подачи и рециркуляции оборудуются аварийными вентилями. Наружные стенки бака оборачивается теплоизоляционным покрытием, чтобы прогретая вода не остывала.

Простая инструкция по самостоятельному изготовлению бойлера для нагрева воды
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

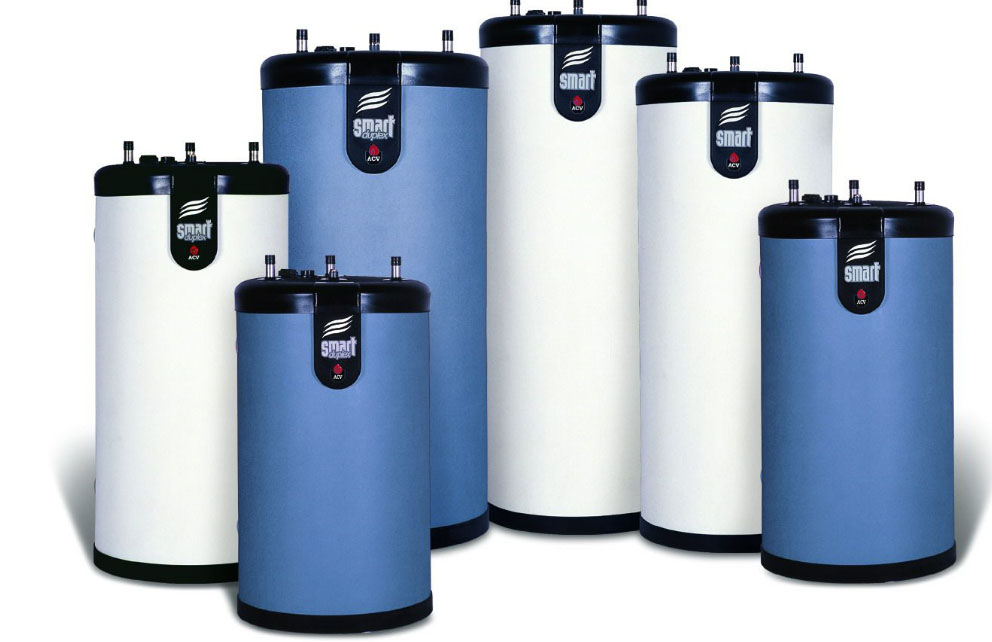

Потребители, которые используют бойлер титан и электрические проточные водонагреватели знакомы с тонкостями эксплуатации подобных приборов. Устройство таких нагревателей не позволяет использовать одновременно две и более водоразборные точки горячего водоснабжения, поэтому изготовленный водонагреватель своими руками способен решить этот недочет, так как вода располагается в емкости и сохраняет свой температурный уровень.

Конструкция бойлера, изготавливаемая самостоятельно, представляется в нескольких доступных вариантах:

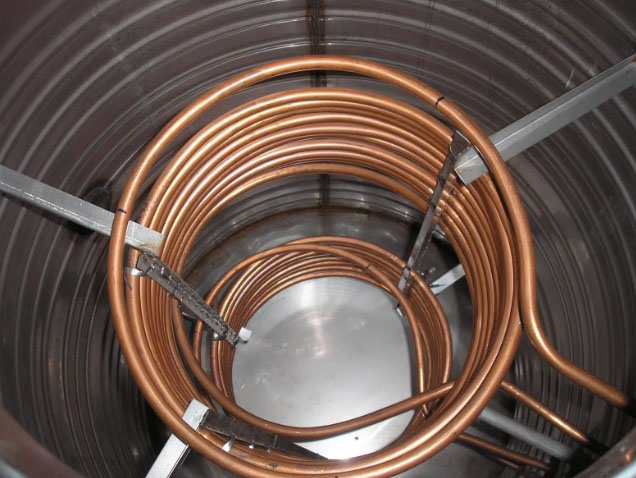

  1. Косвенные водонагреватели с устройством змеевика, который помещается по центру бака. Можно изготовить змеевик своими руками из труб. Для этого подойдут изделия из черных металлов или нержавейки. При помощи резака создаются изгибы для увеличения количества витков. В емкость нагревателя заливается холодная вода. При нагревании змеевика осуществляется теплоотдача холодной воде в резервуаре.
  2. Во втором случае сделать бойлер своими руками можно по такому же принципу. Однако трубы с циркулирующим теплоносителем размещают по стенкам бака. В таком виде водонагреватель косвенного нагрева легче обслуживать.
  3. Последним способом комбинированный бойлер косвенного нагрева изготавливается из двух емкостей. Из большей создается главный бак, в который помещают емкость меньшего диаметра. Свободное пространство между резервуарами заполняется теплоносителем.

Устройство бойлера для нагрева воды отличается простой конструкцией, поэтому для создания такого прибора можно продумать личный вариант. Основополагающие чертежи прибора ознакомят с примерными конструкциями такого рода нагревателей.

Простая инструкция по самостоятельному изготовлению бойлера для нагрева воды
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Порядок изготовления бойлера

Чтобы сделать самодельный накопительный бойлер для нагрева воды понадобиться:

  • Устанавливаем емкость, которая предоставит нужный объем горячего водоснабжения.
  • Помещаем изготовленный змеевик своими руками из металлической трубы. Желательно из нержавеющей стали.
  • Оборачиваем бак слоем теплоизоляционного материала.
  • С помощью шланга и фитингов запитываем змеевик от отопления частного дома.
  • Таким же образом осуществляем монтаж подачи холодного водоснабжения, предварительно установив аварийный вентиль.
  • Монтируем обратный шланг с горячим водоснабжением к внутридомовой разводке.

Из чего и как сделать бак

Резервуар для содержания горячей воды можно изготовить собственноручно. Идеально подобрать бочку из нержавейки, также подойдут неиспользуемые баки из пластика или металла. Объем планируется, исходя из нужного количества горячей воды. В процессе создания конструкции понадобиться резак и сварочный аппарат.

Без базовых навыков электросварки и знаний принципов работы резаком изготовление бака для бойлера запрещается.

Изготавливаем бойлер из газового баллона своими руками. Использованный баллон необходимо поделить на две части и тщательно промыть промышленными веществами. Затем обрабатываем внутреннюю часть изделия слоем грунтовой краски.

Простая инструкция по самостоятельному изготовлению бойлера для нагрева воды
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

В емкости проделываются отверстия: для подключения шланга холодного водоснабжения, отвода уже прогретой воды и два отверстия для монтирования змеевика. Подключение к автономному отоплению работоспособно в холодный сезон.

Чтобы конструкция работала в летний период, устройство бойлера оборудуется электрическим ТЭНом.

Теплоизоляция

В связи с тем, что водонагреватель своими руками разогревает воду до невысоких температур, рекомендуется обернуть бак теплоизолятором. Работы по утеплению внешних стенок сосуда осуществляют до финальной сборки конструкции. При отсутствии специальных материалов, для этого используют монтажную пену. Чтобы увеличить коэффициент полезного действия теплоизолятор покрывают слоем гидроизоляцией. Теплоизоляцию можно сделать из емкости большего диаметра, чем бак.

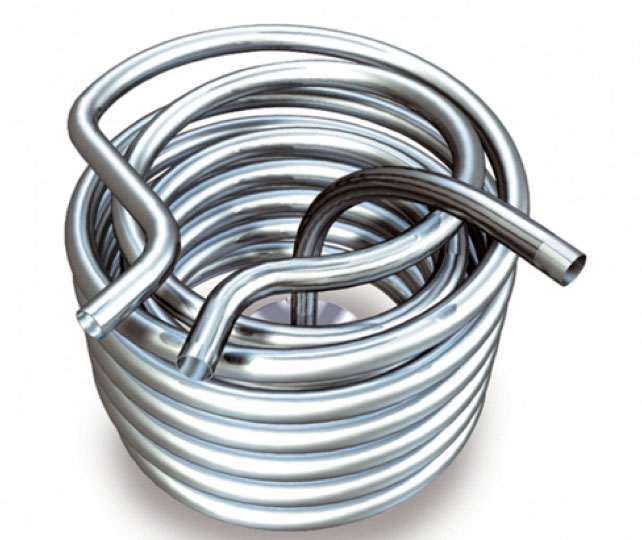

Изготовление змеевика

Позаботимся о создании конструкции змеевого устройства, чтобы сделать бойлер своими руками. Труба для приготовления устройства, должна обладать повышенным уровнем теплоемкости. Поэтому чаще всего змеевик создают из нержавеющих или металлических труб. Внутри бака их располагают в центре конструкции или вдоль стенок резервуара для воды.

Диаметр трубы и число витков, используемых для змеевика, зависят от объема бака.

В частности, промышленные водонагреватели оборудуются стальными трубами диаметром от 63 мм и выше. Для меньшего потребления понадобятся заготовки узких диаметров. Размеры змеевика положительно сказываются на скорости приготовления горячего водоснабжения. Однако такой принцип не стоит использовать для небольших емкостей, так как уменьшится количество нагреваемой воды в резервуаре. Змеевик нуждается в регулярном обслуживании и чистке от всяческих накоплений, которые возникают в процессе использования прибора косвенного нагрева.

Простая инструкция по самостоятельному изготовлению бойлера для нагрева воды
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Сборка и подключение конструкции

  1. В баке для воды проделываются три отверстия под резьбу диаметром ¾″. Привариваем штуцера к стенкам резервуара и вкручиваем в каждый из них по вентилю. Первый кран отвечает за подачу, второй – забор горячего водоснабжения, третий предназначен для регулирования давления внутри емкости и слива воды в период неиспользования нагревателя.
  2. Вставляем в бак готовый змеевик. На концах устройства просверливаются отверстия в стенках резервуара. И подключается разводка для подключения к системе отопления по принципу вентилей. Внутри емкости можно закрепить змеевик на сварку, но не сильно, чтобы в дальнейшем его можно было демонтировать.
  3. Проводим работы по герметичности змеевика. Каждый изгиб и стык тщательно обрабатывается специальным раствором. Проверяем целостность системы с помощью компрессора.
  4. Заканчиваем визуальное оформление конструкции. Бойлер своими руками может быть выкрашен в любой цвет. К прибору крепятся ручки. Устанавливается крышка с защелками в открытой части резервуара.
  5. Проводим утеплительные процедуры. Монтируем слой теплоизолятора.
  6. Остается установить бойлер своими руками. Как следствие осуществляем подключение холодного водоснабжения. Проверяем, как работает бойлер.

Нюансы сборки

При оборудовании бойлера косвенного нагрева воды не должно возникнуть сложности. Основные элементы устройства: водопроводный контур (для подачи и забора воды) и контур отопления (змеевик). Перед тем как подключить бойлер к соответствующим коммуникациям, проверяем правильность соединения на самой емкости. Важным нюансом сборки – материалы, из которых изготавливается каждый элемент бойлера косвенного нагрева. Наиболее подходящими являются материалы с антикоррозийными свойствами. Для змеевика подбирается труба с повышенной теплоемкостью.
