А вы знаете как: регулировать температуру радиатора отопления

Регулировка температуры радиаторов решает три проблемы – обеспечивает тепловой комфорт для находящихся в помещении людей, способствует рациональному расходованию топлива и экономии денежных средств. С учетом постоянно растущих цен последний аспект становится все более актуальным.

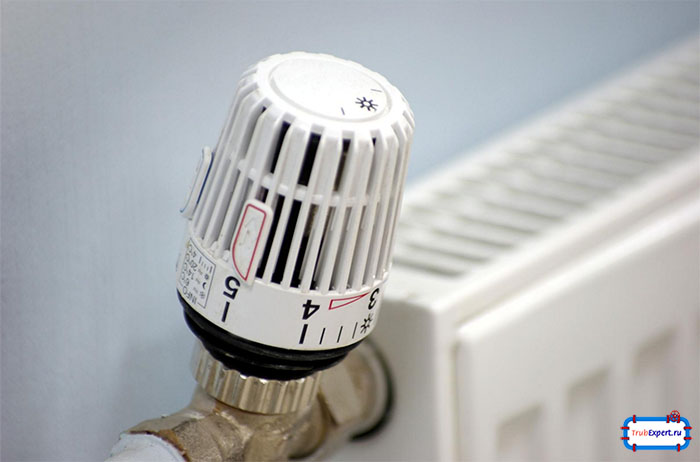

Регулятор

Регулятор можно установить на большинство радиаторов

Способы регулировки температуры радиатора отопления

Необходимость регулировать подачу теплоносителя на каждый отдельный радиатор россияне осознали давно, устанавливая на батареи обычные вентили. С развитием технологий появились более совершенные способы регулировки температуры обогревающих панелей. На сегодняшний день для изменения температуры нагрева радиатора пользуются тремя методами:

Вентиль представляет собой кран, который перекрывают вручную. Хотя этот простейший метод регулировки уходит в прошлое и повсеместно вытесняется автоматическими устройствами, для малогабаритных квартир и небольших частных домов он приемлем. На малых площадях регулировка батарей отопления механическим методом не составляет труда и не обременяет жильцов. Автоматически отрегулирует температуру на одном радиаторе или смесителе трёхходовой термостатический клапан, или термоголовка. Если требуется системная регулировка всех батарей в доме, используют комплекс оборудования с сервоприводами.

Термоголовки: принип работы

Термоголовки – устройства для автоматического регулирования потока горячей воды в радиаторе в зависимости от температуры окружающего воздуха. Прибор монтируется к батарее при помощи резьбового соединения.  Устройство условно делится на три основные части – воздухозаборная, управляющая, регулирующий клапан. Термостатическая головка работает по следующему принципу. Воздух попадает через отверстия на корпусе на встроенный датчик, который определяет его температуру, а затем сопоставляет с выставленным режимом (можно установить от 5 до 28° C в зависимости от конкретных потребностей). Если температура воздуха выше установленной режимом термоголовки, то прибор перестраивается, регулировочный клапан блокирует подачу горячей воды в радиатор до тех пор, пока показатель не достигнет установленных параметров.

Принцип работы термостатического клапана для радиатора основан на физических законах расширения вещества при нагревании. Корпус термоголовки заправлен жидкостью или газом, имеющих определенную температуру. При ее повышении наполняющее вещество расширяется, увеличивается в объеме, приводит в действие пружину – клапан перекрывается, теплоноситель в батарею не поступает. При понижении температуры происходит обратный процесс, доступ горячей воды в радиатор открывается.

Оснащение батарей отопления автономными двух- или трёхходовыми клапанами с термоголовкой значительно упростило процесс регулировки температуры воздуха, что снижает затраты на отопление.

Совет. Устанавливать термостатический клапан для радиатора нужно после консультации со специалистами и следовать инструкции производителя. Поставленные слишком близко к поверхности разогретой батареи или расположенные под декоративным экраном, они не смогут правильно определять температуру воздуха в помещении. Так как над батареями она значительно выше, термоголовка будет блокировать подачу тепла до того, как воздух прогреется в полном объеме.

Стоит термостатическая головка для радиаторов в среднем 1000 рублей, но цена зависит от вида и сложности элемента.

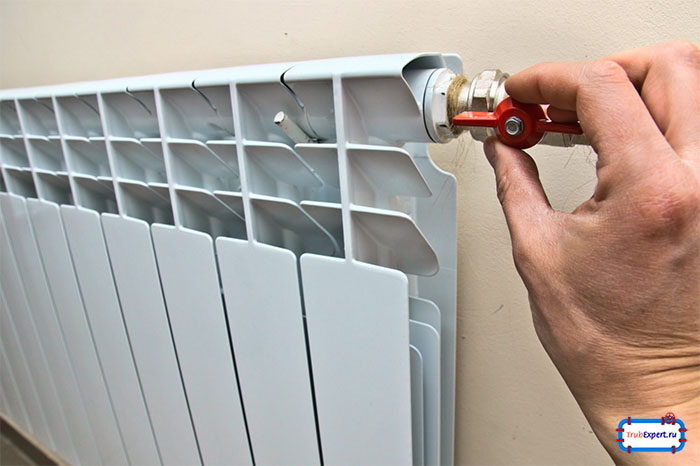

Вентиль батареи

Еще один способ регулировки радиатора: просто уменьшить подачу воды с помощью вентеля

Подобные устройства применяются не только в отопительных радиаторах, но и в системе водоснабжения: трехходовой термостатический смесительный клапан препятствует ходу слишком горячей воды из-под крана и защищает от тепловых ожогов.

Современные технологии регулировки: сервопривод

Сервопривод – это электрическое устройство, принимающее сигнал от датчиков температуры, анализирующий данные и передающее на мотор команду привести в движение подключенный механизм (закрыть или открыть клапаны). В отличие от термоголовки, сервоприводы более «умные» устройства, оснащенные печатным плато с управляющей электроникой. Для выполнения своих «руководящих» функций они нуждаются в системе передач и исполнителях – сконструированных особым образом клапанах. Комплекс оборудования с сервоприводом – это целая система взаимосвязанных между собой механизмов, решающих задачу повышения или понижения температуры воздуха.  Система включает:
  • термодатчики, располагающиеся в любом месте комнаты, сигнал от которых на электронное устройство передается автоматически;
  • сервопривод с мотором и электроникой;
  • двух- , трех- или четырехходовые клапаны, выполняющие команду, полученную от привода и перекрывающие поток теплоносителя.

Двух и трехходовые клапаны. Для полноценной работы сервопривода система отопления должна оснащаться клапанами, которые перекрывают потоки после поступления сигнала. Основная задача клапанов – регулировка температуры воздуха путем смешения потоков воды. Наиболее используемые клапаны – двух- и трехходовые. Четырехходовые встречаются реже, они выполняют те же функции, что и трехходовые. При конструктивной схожести и единой задаче, которая заключается в корректировке температурного режима, клапаны выполняют ее по-разному.





Двухходовой (вход – выход) вентиль ставится на трубу с потоком жидкости одной температуры. Принцип работы двухходового клапана заключается в перекрытии потока воды. Он может повысить температуру радиатора, открыв вентиль, или понизить, перекрыв поток горячей воды.

Устройство трехходового клапана другое – он имеет два входа (для горячей и холодной воды) и один выход. Вентиль трехходовой регулирует количество тепла методом смешения потоков, может открывать на полную мощность горячую воду, прикрывать холодную, и наоборот.

Вывод из вышесказанного следующий: двухходовой вентиль регулирующий изменяет количество теплоносителя, а трехходовой клапан для отопления – температуру жидкости в радиаторах.

Трехходовой клапан с сервоприводом в качестве перераспределяющей потоки сердцевины оснащен шаром или штоком, двигающимся вверх и вниз. В зависимости от этого различают шаровые и штоковые вентили. Привод трехходового клапана бывает нескольких видов:

  • гидравлический;
  • пневматический;
  • электрический.

Электрический сервопривод для трехходового клапана осуществляет наиболее точную корректировку, поэтому этот вид наиболее распространен на рынке.

Какие бывают сервоприводы

Сервоприводы бывают открытыми или закрытыми. Название отображает нормальное рабочее состояние системы. Закрытый сервопривод по умолчанию держит клапаны замкнутыми, а при подаче сигнала с термодатчика они открываются и теплоноситель обогревает помещение до заданной температуры. Следующий сигнал закрывает привод, система отопления приостанавливает действие.

Открытый сервопривод по сигналу от термостата закрывается, когда нагрев произошел до нужной температуры. Большинство комнатных термостатов приспособлены к работе с закрытым прибором, чтобы давать команду на открытие.

Наиболее известная продукция по регулировке отопительных и охлаждающих систем на российском рынке шведской фирмы ESBE.

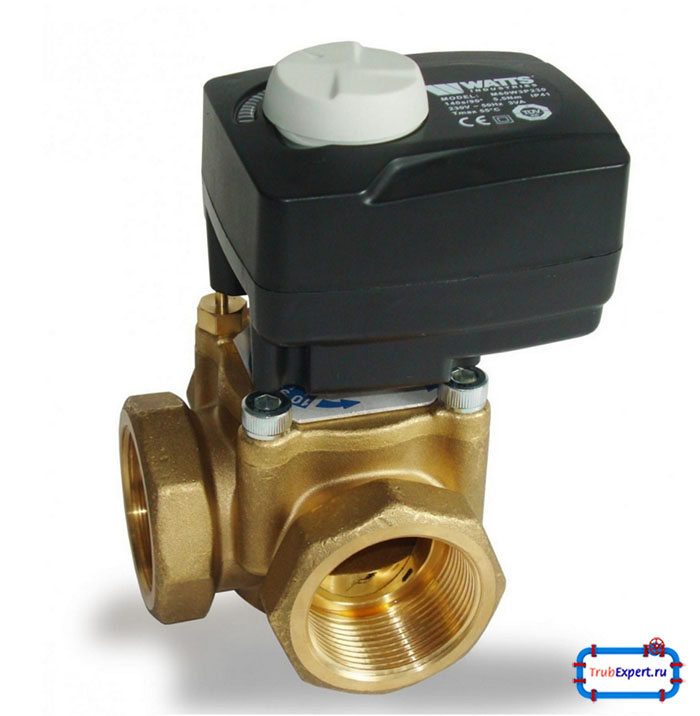

Электрический сервопривод для трехходового клапана

Электрический сервопривод для трехходового клапана, более сложный регулятор

Как установить термостат с сервоприводом

Комплект автоматического оборудования, включающий термостат и кран с сервоприводом (двух или трехходовой) используется в системах радиаторного отопления и водяного теплого пола. Работает автоматика от сети напряжением 220В. Термостат и двухходовой клапан с сервоприводом устанавливаются следующим образом:

  • Сначала монтируется термостат, желательно на высоте 90 см–1 м от пола.
  • На трубу «подачу» отопительной системы ввинчивается двухходовой клапан.
  • К клапану присоединяется привод.
  • Кабельным соединением сервопривод подключается к термостату, подается напряжение на сеть, включается отопление и проверяется работа системы выставлением на терморегуляторе нужного режима.

Комнатные термостаты

Термостат – это прибор, поддерживающий стабильный уровень тепла в помещении благодаря встроенным датчикам или термореле с регулировкой температуры. Иногда прибор называют терморегулятором. Наличие термостатического контроля имеет ряд преимуществ:

  • снижает расход топлива на 30%;
  • экономит денежные средства жильцов;
  • создает комфортный для человека микроклимат;
  • способствует уменьшению износа работающих котлов.

Существуют электромеханические, радиоуправляемые и электронные термостаты. Для регулировки температуры воздуха в помещении разработан комнатный термостат для газового котла, способный отключать отопительную систему, если стало жарче всего на 0,25–1° C.    Стоимость приборов начинается от 5000 рублей, но они способствуют реальной экономии потребляемой энергии.

Регулировка температуры батарей отопления – важнейшая функция современных систем обогрева. Она обеспечивает комфортную температуру в доме или квартире, позволяет снизить счета за отопление, существенно экономя семейный бюджет. Поэтому расходы на закупку и установку автоматизированных систем регулировки температуры окупаются, это экономически выгодно.
