А вам известны 3 основных достоинства саморегулирующегося кабеля для обогрева труб

0 34

Ледяные пробки в домашнем водопроводе – явление нередкое, однако, решаемое. Чтобы не нарушать домашний комфорт подобными неприятностями, используют устройство, работающее от доступного источника – тока. Это обогрев трубопровода электрокабелем. Особенности, характеристики, подробности монтажа – важно рассмотреть заранее, до принятия решения об установке.

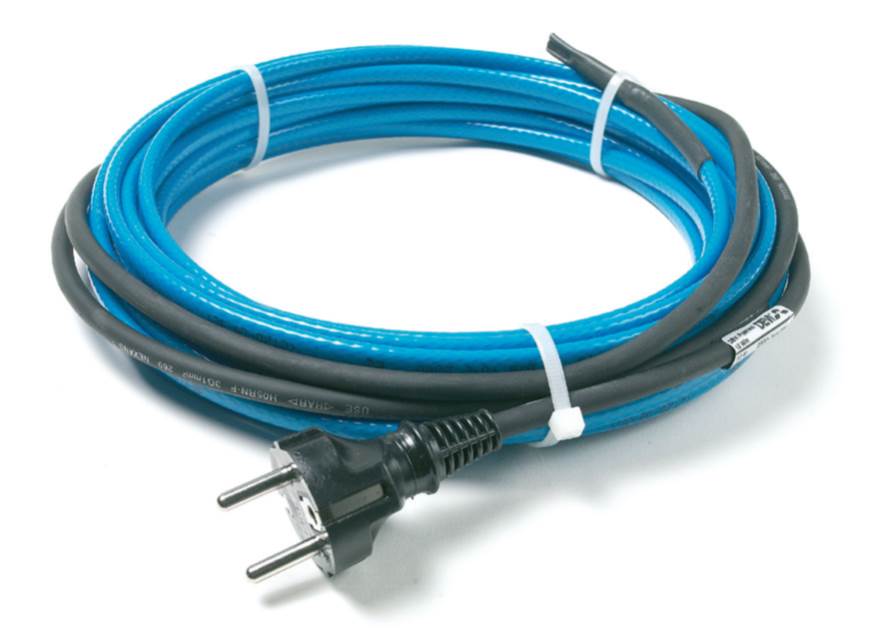

Саморегулирующийся кабель для обогрева труб
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Этот кабель поможет вам купировать ледяные заторы в трубах

Электрика для отогрева: Srl 16 2, Gws с термостатом, Lavita 80 вт, Raychem, Devi 60вт

Устройство невероятно просто – силовой кабель с сопротивлением, выглядящий как обычный провод. Состоит из жил, оплетки, изоляции, экранирования тепла и комплектующих для подключения к источнику тока. Принцип действия понятен – нагреваясь, жилы передают тепло трубе и носителю соответственно, отчего ледяные заторы просто не смогут образоваться. Защита трубопровода от промерзания оснащена датчиками и вступает в работу тогда, когда это нужно.

Греющий кабель для водопровода
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Греющий кабель для водопровода хорош тем, что надежно защищает от влаги

Преимущества установки токопроводящей системы не только в купировании ледовых заторов. Греющий кабель для водопровода несет и другие плюсы:

  1. Защиту от конденсата. Лишняя влага – это проблема. В возникающей сырости на трубах порча размножаются быстро, отчего металлические конструкции покрываются ржавчиной, а поливинилхлоридные – плесенью.
  2. Предохранение водопровода от поломок. Кабель для обогрева водопроводной трубы держит постоянную температуру, отчего образование наледи и разломов в трубах невозможно. Без устройства острые края повреждают части системы при купировании затора, и это влияет на долговечность конструкции в целом.
  3. Самостоятельное подключение греющего кабеля позволит сэкономить на земляных работах – трубы водопровода не придется укладывать на значительную глубину, спасая их от промерзания.

Особое достоинство – цена на греющий кабель. От 200 рублей или 2 тыс. за комплект. Недостатками становятся особенности того или иного вида. Поэтому при выборе, следует отдать предпочтение типу с меньшим количеством минусов.

Виды нагревательных кабелей

Есть два вида изделия, поддерживающих температуру водопровода: саморегулирующийся кабель для обогрева труб и резистивный. Преимущества одного перед другим важно рассмотреть:

Резистивный

Представляет собой одно- или двухжильный провод с плеткой и изоляцией. Разделяется на зональный и линейный вариант. Греющий кабель для труб не приемлет резку на куски, поэтому чаще всего его используют для протяженного трубопровода без находящейся на нем запорной арматуры. Недостаток резистивного провода в постоянной температуре и сопротивлении на особо холодных или забитых мусором участках – провод работает на полную мощность, отчего перегорает быстрее.

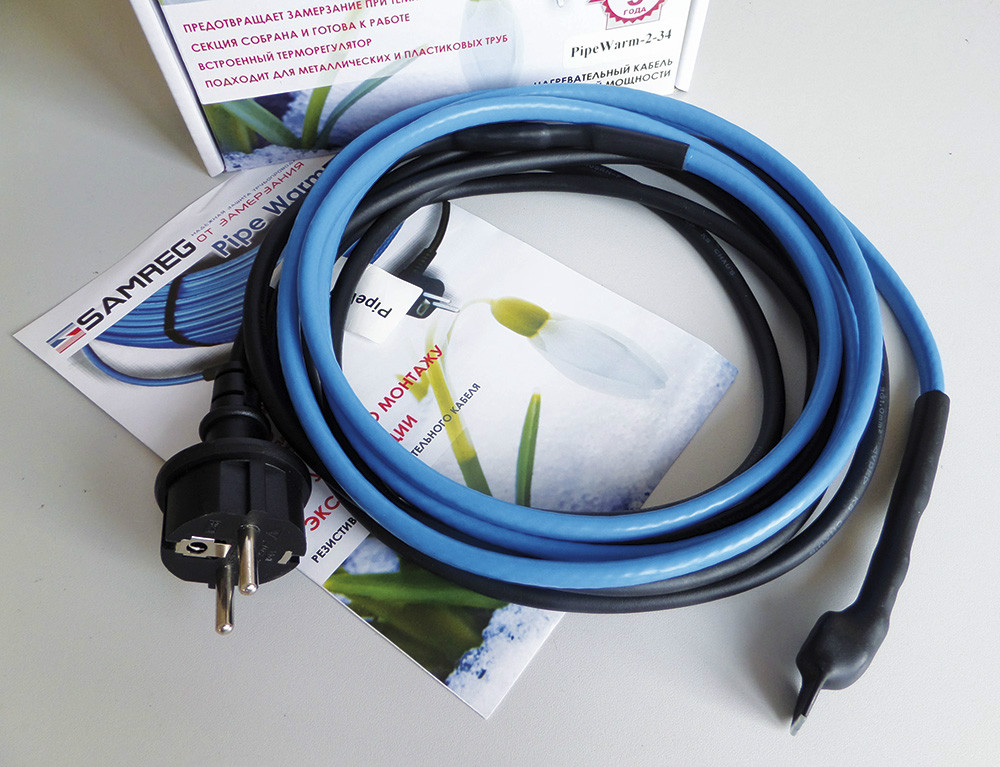

Резистивный кабель для водопровода
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Монтировать его внахлест нельзя по той же причине. Достоинство – низкая цена.

Греющий саморегулирующийся кабель для обогрева труб водоснабжения: цена соответствует качеству

В отличие от резистивного, кабель не имеет внутренней изоляции, отчего распределение температуры неравномерно – специальная матрица работает там, где температура ниже. Если среда в трубе стабильна, то сопротивление растет, отчего работа кабеля снижается или прекращается совсем. Достоинства кабеля в следующем:

Саморегулирующий кабель для водопровода
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Саморегулирующий кабель хорош тем, что способствует экономному расходу электроэнергии

  • Саморегулирующийся кабель отрезается на любую длину, следовательно, монтируется даже на труднодоступных участках.
  • Электроэнергия расходуется в небольшом объеме, следовательно, есть экономия трат на поставку ресурса.
  • Способность кабеля справляться даже с трудно выводимыми заторами – увеличивающаяся мощность нагрева растопит образования.
  • Инертность к любым негативным проявлениям – агрессивным средам, открытому огню, ультрафиолету, плесени.

Следует учесть одну особенность саморегулирующего кабеля – включение в работу сопровождается всплеском мощности электроэнергии.

Это чревато отключением тока по всему дому. Решают проблему предохранительными пакетниками либо отдельным вводом для системы трубного обогрева. Греющий саморегулирующийся кабель — вариант для постояннозамерзающего водопровода.

Расчет мощности кабеля для обогрева канализации, водостоков и других объектов

Толщина и соответственно мощность обогревающего элемента для трубопровода прямо пропорциональна следующим факторам – чем больше значения, тем внушительнее сечение кабеля. Что влияет на конечные параметры:

  1. Диаметр водопроводных труб. Если кабель для обогрева труб предназначен для канализации, то соответственно увеличение сечения.
  2. Материал водопроводных труб. Металл нагревается и передает температуру быстрее, чем пластик, который лучше ее сохраняет. Для стального водопровода достаточно среднего параметра.
  3. Толщина слоя теплоизоляции. Если она внушительна, то габаритного провода не требуется. Также учитывается и материал, из которого выполняется «рукав» – полимерные покрытия удерживают тепло лучше.
  4. Теплопотери. Узнать это просто – значения для конкретных материалов + 1 кВт энергии на 10 погонных метров трубы.

Для быстрого подбора достаточно обратиться к продавцу-консультанту, чтобы не мучиться с собственными расчетами. Он определит требуемые технические характеристики греющего кабеля.

Наружный или внутренний обогрев – что выбрать: принцип работы

Расположение кабеля имеет значение для продуктивности процесса. Так, внутренний обогрев труб обеспечит лучшее бесперебойное пользование водопроводом, если трубы старые или промерзание – частый недостаток разводки. Устанавливается такой элемент частично – на запорную арматуру, в незащищенные теплоизоляцией участки.

Внутренний обогрев труб
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Кроме того, соблюдена внешняя привлекательность – нигде нет выпирающих обрезков, и кабель для водопровода с успехом монтируют в наружном трубопроводе, проходящем по участку.

Монтаж системы обогрева

В зависимости от выбранного монтажа – внутреннего или наружного, укладка происходит согласно определенным правилам:

Наружный монтаж

Кабель обогрева труб укладывается разными способами – в длину – одной или несколькими параллельными линиями, волнами по поверхности труб, спирально. В любом случае нельзя допустить нахлеста или неверного шага – витки кладутся чаще, если диаметр труб внушителен. Греющий саморегулирующийся кабель для труб способен обеспечить непрерывную подачу воды. Действую так:

  • Подготавливают водопровод – очищают его от ржавчины, если трубы металлические, протирают поливинилхлоридные от пыли и грязи.
  • Выбранным способом прокладывают нагревательный кабель для труб.
  • Алюминиевой фольгой фиксируют проводку и затем кладут второй слой изоляции, дабы кабель избежал контакта с тепловым материалом.

После проведенной работы, трубопровод укрывают выбранным теплоизоляционным сырьем. Это пенополистирол, ватные маты и прочие продукты. Для поддержания респектабельности, готовую конструкцию закрывают пластиковыми стаканами. Остается подключить греющий кабель и наблюдать результат.

Внутренний обогрев трубопровода: инструкция по установке

Монтаж в отличие от внешнего сложнее: потребуются дополнительные комплектующие – концевые муфты, тройники. Система обогрева трубопроводов внутри устанавливается на отдельные участки, поэтому экономически это не затратно. Итак:

Монтаж внутреннего обогрева трубопровода
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Чтобы самостоятельно смонтировать систему обогрева труб, воспользуйтесь нашими рекомендациями

  • Участок, предназначенный греть возникающие заторы, демонтируют. Если на концах нет резьбы, ее следует нарезать специальной леркой, не игнорируя концы водопровода.
  • Внутренний кабель для труб разрезают на соответствующие куски и разделяют на концах для силового подключения.
  • Места соединения с общим трубопроводом оснащают тройниками и концевыми муфтами.
  • Через патрубок протягивают греющий кабель, и концы подцепляют проволочной петлей через верхнее отверстие тройника.
  • Концы протягивают через муфты, которые, в свою очередь, завинчивают на резьбу. Все соединения уплотняют лентой-фум, чтобы не случилось протечек.

Теперь концы вытянутого провода закрепляют и подводят к силовому узлу. Остается включить кабель обогрева труб в розетку.

Это важно

Самостоятельный монтаж чреват ошибками. Чтобы пользование нововведением вызывало только положительные стороны, следует помнить о нюансах:

  1. Монтаж трубного обогрева не проводят в теплую погоду. Температура за окном должна составлять, по крайней мере – 15⁰С. Это позволит жилам не перегреться и не работать вхолостую, потребляя дорогостоящую энергию.
  2. Спиральная прокладка подчиняется правилу – минимальный изгиб не менее шестикратного сечения нагревательного кабеля.
  3. Важна автоматика. Она экстренно отключит обогрев трубопроводов, если произошла утечка тока, внеплановое отключение или короткое замыкание.

Если доморощенным мастерам монтаж кажется сложным, то всегда есть возможность обратиться к профессиональным установщикам. Работа под ключ имеет преимущество в виде гарантии.

ПОСМОТРЕТЬ ВИДЕО

В частном доме обогрев водопровода необходим – регионы России не отличаются мягкими зимами. Чтобы жить в постоянном комфорте, требуется рассмотреть полезную конструкцию и понять ее преимущества для быта – беспроблемного пользования водопроводом и канализацией. Греющий саморегулирующийся кабель для обогрева труб пользуется большой популярностью среди загородных жителей.
