6 плюсов системы отопления с естественной циркуляцией

Современные домовладельцы часто выбирают системы отопления, функционирующие за счет естественной циркуляции. Современные насосы дороги, а гравитация — дешевая движущая сила, из-за которой происходит естественная циркуляция воды в системе отопления и вода движется по трубопроводу. Самотечные схемы используют там, где отсутствует электричество для питания насоса. Иногда насос все же присутствует, а при возникновении аварийной ситуации и отключении насоса теплоноситель двигается под воздействием гравитации. То есть, даже когда электрическое оборудование не работает, отопление с естественной циркуляцией продолжает функционировать.

Система отопления с естественной циркуляцией

Такой вариант отопительной системы прекрасно подойдет для коттеджей, площадь которых не превышает 100 кв.м

Минус конструкции — невозможность использовать ее в помещениях с большой квадратурой. Но для коттеджей, имеющих площадь менее сотни кв. м, такой вариант отлично подходит. По этой причине многие домовладельцы решаются сделать отопление с естественной циркуляцией без привлечения посторонней помощи.

Принцип работы самотечной отопительной системы

Принцип работы отопления выглядит просто: вода передвигается по трубопроводу, движимая гидростатическим напором, появившимся вследствие различной массы нагретой и остывшей воды. Еще такую конструкцию называют самотечная или гравитационная. Циркуляция – это перемещение остывшей в батареях и потяжелевшей жидкости под гнетом собственной массы вниз к нагревательному элементу, и вытеснение легкой нагревшейся воды в подающую трубу. Система функционирует, когда котел с естественной циркуляцией располагается ниже радиаторов.

В контурах открытого типа он напрямую сообщается с внешней средой, и лишний воздух уходит в атмосферу. Увеличившийся от нагрева объем воды ликвидирован, постоянное давление нормализовано.

Естественная циркуляция возможна и в закрытой системе отопления, если та оснащена расширительным баком с мембраной. Иногда конструкции открытого типа переоборудуют в закрытые. Закрытые контуры стабильнее в работе, теплоноситель в них не испаряется, но они так же независимы от электричества.
Что влияет на циркуляционный напор

Циркуляция воды в котле зависит от разницы в плотности горячей и холодной жидкости и от величины перепада высоты между бойлером и самым низко расположенным радиатором. Эти параметры просчитываются еще до начала монтажа отопительного контура. Естественная циркуляция возникает, т.к. температура обратки в системе отопления низкая. Теплоноситель успевает остыть, двигаясь через радиаторы, становится тяжелее и своей массой выталкивает из котла разогретую жидкость, заставляя ее продвигаться по трубам.

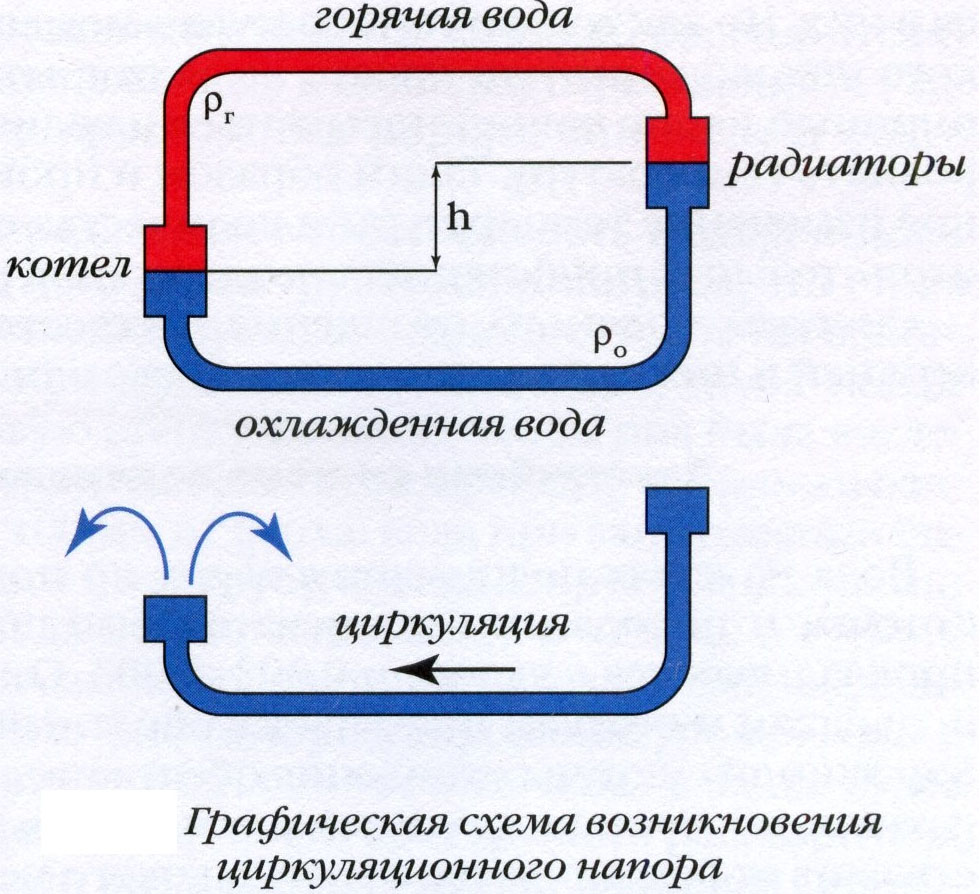

Циркуляция воды в котле

Схема циркуляции воды в котле

Высота уровня батарей над котлом усиливают напор, помогая воде легче преодолевать сопротивление труб. Чем выше расположены радиаторы по отношению к котлу, тем больше высота столба охлажденной обратки и с тем большим давлением она выталкивает нагретую воду вверх, когда достигает котла.

Плотность также регулирует напор: чем сильнее прогревается вода, тем меньше становится ее плотность в сравнении с обраткой. В результате она выталкивается с больше силой и напор увеличивается. По этой причине самотечные отопительные конструкции причисляют к саморегулирующимся, ведь если изменить температуру нагрева воды, поменяется и давление на теплоноситель, а значит, изменится его расход.

При монтаже следует располагать котел в самом низу, ниже всех других элементов, чтобы обеспечить достаточный напор теплоносителя.

Схема монтажа самотечных систем отопления

Поскольку циркуляция воды в системе отопления происходит без участия насоса, для беспрепятственного течения жидкости по магистралям, они должны иметь диаметр больше, чем в схеме, где циркуляция воды обеспечивается принудительно. Самотечная система функционирует за счет снижения сопротивления, которое приходится преодолевать воде: чем дальше труба от котла, тем она шире.

Водяное отопление с естественной циркуляцией может иметь верхнюю или нижнюю разводку. Когда разводка проектируется двухтрубной, нагретая вода поступает непосредственно в каждую батарею, а не проходит их поочередно, как в однотрубной схеме.

Верхняя разводка, при которой теплоноситель сначала поднимается под потолок, а уже оттуда спускается к батареям, наилучшим образом подходит, чтобы осуществить монтаж такой конструкции. Если же разводка планируется нижняя, то сооружается разгонный контур: перепад высот, при котором вода от котла сначала идет наверх, где в верхней точке трубопровода попадает в расширительный бачок, а потом уже опускается к радиаторам отопления.





Чем выше располагается нагревательный прибор, тем выше давление внутри трубопровода. Поэтому батареи верхних этажей часто прогреваются лучше, чем те, что на нижних. Соответственно, если делать отопление с естественной циркуляцией двухтрубным, батареи, размещенные на одном уровне с котлом или ниже, прогреваются недостаточно.

Чтобы избежать такой ситуации, котельную основательно заглубляют, обеспечивая достаточно высокое давление для прохода теплоносителя по трубам с требуемой скоростью. Котел помещают в подвальном помещении, приблизительно на 3 метра ниже центра самого нижнего отопительного элемента. Трубы с горячей водой, наоборот, поднимают максимально вверх, располагая в высшей точке конструкции расширительный бачок, а затем вода от подающей трубы спускается к радиаторам.

Однотрубная система для дома: расчет диаметра труб

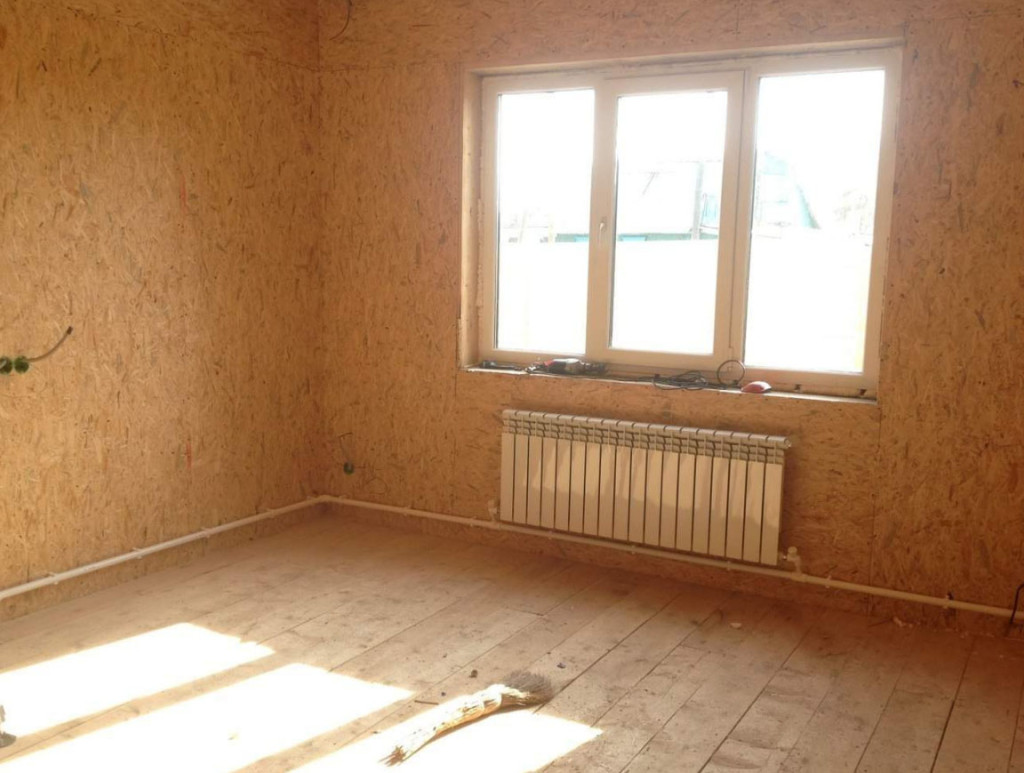

однотрубная система отопления

Однотрубная система отопления популярна, так как очень проста

К отличительным чертам, которыми обладает однотрубная система отопления с естественной циркуляцией, можно отнести:

  • Отсутствие обратной магистрали: охлажденная обратка поступает обратно в нагревательный элемент по той же трубе.
  • Радиаторы нижних этажей прогреваются хуже, т.к. поступающая вниз вода уже охладилась в радиаторах, расположенных выше. Поэтому чем дальше батарея от котла, тем большим количеством секций она должна обладать, чтобы обеспечивать равномерный нагрев всех помещений.
  • Вода циркулирует по трубам, движимая разницей в температуре. На каждом радиаторе можно установить кран, который будет варьировать количество поступающей воды, отправляя остальную в другие радиаторы и регулируя обогрев помещения.
  • Если вода поступает последовательно из одного радиатора в другой, охлаждаясь по пути, не стоит размещать на радиаторах запорные краны, т.к. это может привести в замедлению движения теплоносителя по трубам.

Системы отопления с естественной циркуляцией с последовательным подключением радиаторов монтируют, применяя верхнюю разводку. Соответственно, использовать одноконтурную схему можно только в доме с чердаком, где будет располагаться подающая магистраль. Несмотря на это, такая схема отопления с естественной циркуляцией пользуется популярностью, т.к. ее просто монтировать, а труб требуется меньше, чем для двухтрубной.

Как регулировать температуру в принудительной закрытой системе подачи воды для отопления

Чтобы контролировать микроклимат в помещении, можно разместить на радиаторах замыкающие участки. Разогретый теплоноситель, достигая радиатора, будет разделяться на два потока. Один проходит через радиатор, нагревая помещение, а второй протекает по байпасу, обводной трубе, направляющей часть потока теплоносителя мимо радиатора дальше по направлению движения. Добавляя в схему отопления обводные контуры, следует помнить, что они не должны быть равного диаметра с подводящей трубой, иначе в радиатор не будет поступать достаточного количества воды для обогрева. Обычно диаметр обводящего участка делают на один размер меньше диаметра подводящей трубы, чтобы избежать этой проблемы. Между обводным контуром и входным отверстием радиатора размещается вентиль, который регулирует поступление воды в батарею, меняя тем самым температурный режим. Однотрубная система отопления с естественной циркуляцией способна обогреть ваш дом без проблем.

Помимо ручного вентиля можно использовать для контроля температуры радиаторные терморегуляторы. С их помощью задается желаемая температура в помещении, и термостат поддерживает ее самостоятельно, без постороннего вмешательства, ослабляя или усиливая поток теплоносителя. Терморегуляторы бывают со встроенными и выносными датчиками. Первые располагаются непосредственно на батарее отопления, а выносные или, как их еще называют, дистанционные вынесены за пределы отопительного прибора и соединяются с ним при помощи капилляра. Плюс выносных датчиков — точное измерение комнатной температуры, тогда как встроенные могут давать ложные показания под влиянием внешних факторов: расположения батареи в нише, влияние температуры самой батареи, декоративных элементов, закрывающих радиатор.

Как проектировать двухтрубную систему под уклоном в частном одноэтажном доме с трубами из полипропилена

В двухтрубной схеме есть подающая и обратная магистрали. Горячая вода поступает в радиаторы из верхнего трубопровода, а затем, остыв, утекает в бойлер через нижний. Расширительный бачок монтируется сразу после котла, его соединяет с контуром вертикальная труба. Устанавливают его таким образом, чтобы он находился в самой высокой точке конструкции.  Каждый отопительный элемент системы соединяется с обратным трубопроводом, по которому холодный теплоноситель поступает в котел.
Плюсы и минусы обустройства отопления такого типа

Отопление самотеком с вертикально расположенным стояком подразумевают обогрев здания с несколькими этажами. Такой вариант дороже, но защищен от образования воздушных пробок.

Горизонтальный стояк – экономичный вариант, но при перемещении теплоноситель перемешивается с воздухом. Этот нюанс легко устранить: монтируя отопление с естественной циркуляцией своими руками, нужно добавить в систему воздухоотводчики.

Преимущества системы отопления с естественной циркуляцией

Плюсы естественной циркуляции:

  1. Простота монтажа и использования
  2. Высокая тепловая устойчивость контура
  3. Отсутствие шума во время работы (т.к. нет громко работающего насоса)
  4. Экономичный расход энергии (при должном утеплении труб и здания)
  5. Автономность: система отопления двухэтажного дома легко сможет работать без электричества
  6. Долговечность и износостойкость: при должном уходе самотечная система отопления частного дома может работать, не требуя ремонта, на протяжении 30-ти лет.

Минусы однотрубной естественной циркуляции с насосом

Слабые стороны гравитационной схемы отопления:

  • Площадь строения, которое отапливает одно- или двухтрубная система отопления с естественной циркуляцией, не должна превышать 100 кв.м
  • Длина контура в горизонтальной плоскости – в пределах 30 м (иначе не хватит напора)
  • Невозможно установить отопление одноэтажного дома с естественной циркуляцией в здании без чердака, т.к. на чердаке размещается расширительный бачок.
  • Высокая вероятность замерзания воды, из-за которой трубы вне жилых помещений приходится тщательно утеплять.

Система отопления с естественной циркуляцией проста и очень надежна.
