Пропиленовые трубы: 3 вида армирования творят чудеса

Полипропилен – материал, который не был известен еще десять лет назад, но очень быстро приобрел популярность.

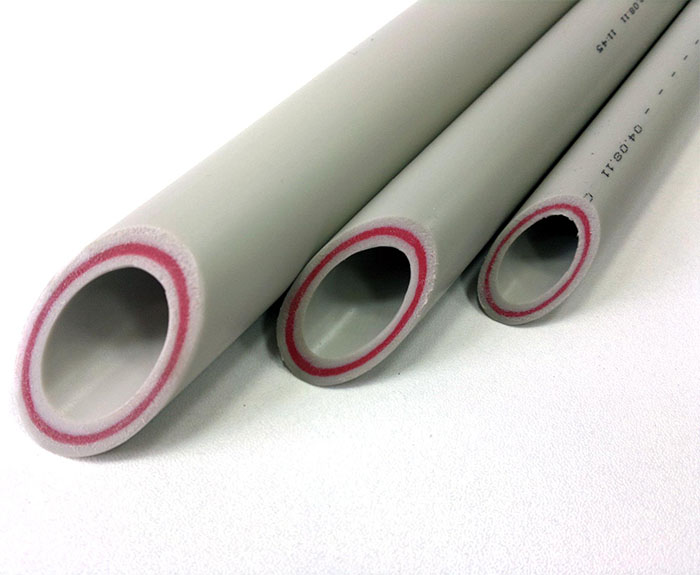

Армированая полипропиленовая труба

Армированая полипропиленовая труба

Полипропиленовая армированная труба – тот материал, из которого монтируются современные отопительные магистрали, что связано с увеличением КПД и длительности срока эксплуатации, ведь они не поржавеют изнутри. Остается разобраться во всем многообразии полипропиленовых изделий, чтобы подобрать подходящие полипропиленовые трубы для отопления.

Проблемы полипропиленовых труб диаметром 20, 25, 32 мм

Несмотря на все положительные стороны, присущие пластиковым изделиям, есть и отрицательные. Недостатки полипропиленовых труб:

  1. Изменение геометрическим размером (под действием повышенных температур происходит линейное удлинение полипропиленовых труб).
  2. Преждевременное «старение» материала под действием прямых солнечных лучей.
  3. Размягчение пластика при высоких температурах (выше 95 °С) и давлении.

Значительное удлинение полипропиленовых труб при нагреве объясняется увеличенным коэффициентом линейного расширения, по сравнению с металлическими аналогами. Опасность этого явления – нарушение целостности декоративного покрытия, под которым спрятана труба. Через определенный промежуток времени на нем обязательно появятся трещины. Казалось бы, можно ограничиться наружным монтажом, но в этом случае наблюдаются неопрятные волны вместо длинной прямой линии.

Что же делать? Ответ прост – армировать пластиковый материал! Подобная конструкция представляет собой специальный армированный слой, окруженный с двух сторон слоями пластика.

Совет: «При обустройстве отопительного трубопровода рекомендуется использовать полипропиленовые трубы армированные алюминием или стекловолокном».

Армированные пластиковые трубы хороши тем, что образуется жесткий каркас, который не позволяет трубам расти в длину или расширяться. При этом отдельные полимерные молекулы извиваются змейкой, но общая структура остается неизменной.

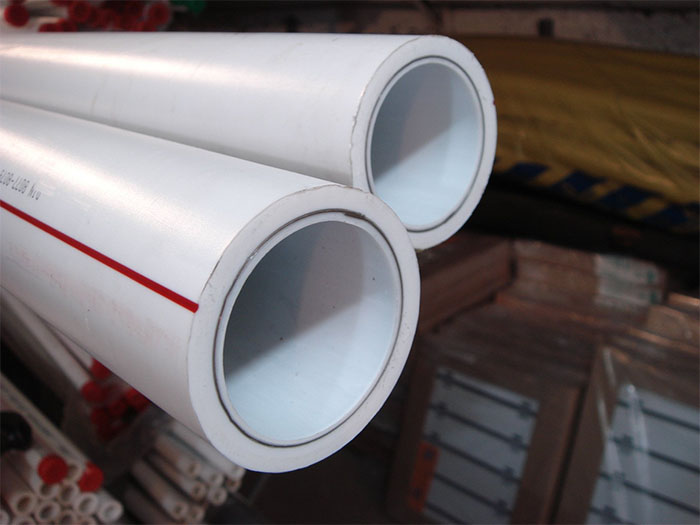

Армированая труба

Армированая труба

Виды армирования: коэффициент линейного теплового расширения, кислородопроницаемость и другие технические характеристики

Армированный полипропилен создает непреодолимый барьер – молекулы кислорода не диффундируют, а, значит, можно избежать окисления стенок котла или радиатора. К тому же материал используемого армирующего каркаса влияет на свойства готовой конструкции. Чтобы не ошибиться при выборе того или иного материала, следует более подробно изучить характеристики алюминия и стекловолокна.

Так, труба пропиленовая, армированная алюминием отличается сниженным тепловым расширением (сказывается низкое тепловое расширение алюминия). В этом случае применяется технический алюминий (фольга, толщина которой не превышает 0,5 мм), который и склеивается с полипропиленом.

Совет: «Следует обращать особое внимание на толщину алюминиевой составляющей, состав пропилена и качество клеевого соединения, поскольку дешевые изделия низкого качества могут расслаиваться».

Труба, армированная алюминием, отличается не только по диаметру, но и по расположению армирующего слоя – возможно:

  • нанесение цельной (сплошной) или перфорированной алюминиевой фольги по всей наружной поверхности – образуется внешняя защитная оболочка;
  • использование алюминиевого листа (фольга), который располагается по центру изделия или смещен в сторону внутренней поверхности, что можно понять, только по срезу детали.

В первом случае достаточно сложно обеспечить качественное соединение гладкого алюминия с основным материалом, в результате чего могут образовываться пузыри в местах скопления молекул воды (проникают из системы). Этого недостатка лишено конструкция, в состав которой входит перфорированная фольга (обеспечивается хорошее сцепление с материалом-основой и допустимый коэффициент кислородопроницаемости).

Во втором же случае производитель гарантирует:

  • низкую степень проникновения молекул свободного кислорода;
  • сниженный коэффициент термического расширения.

Полимерные трубы

Из такого полимера выполняются трубы малого диаметра, которые работают без избыточного давления потока

Полипропилен армированный стекловолокном – альтернатива алюминиевому каркасу. Но, такие изделия характеризуются повышенной чувствительностью к воздействию внутреннего давления (наблюдается расширение полипропиленовых труб армированных стекловолокном, применяемых в трубопроводах, которые работают при повышенных давлениях).

Совет: «Поскольку пластик армированный стекловолокном обладает немного меньшим показателем теплопроводности (отличительные свойства стекловолокна), его рекомендуется использовать только при открытой прокладке магистрали, отвечающей за горячее водоснабжение».

Как получаются лучшие полипропиленовые трубы армированные стекловолокном: pn25, Fiber, pn20, Kalde, Valtec, Ppr, Fv plast и другие чешские и немецкие производители

Армирование композитным материалом, который состоит из смеси полипропилена со стекловолокном. При этом внешнюю и внутреннюю сторону детали изготавливают из полипропилена, а композитный каркас располагается в центре (средний слой).Полипропиленовые трубы, армированные стекловолокном получаются следующим образом:





  • Изготовление трехслойной конструкции, сердцевина которого – прослойка стекловолокна, окруженная пластиком.

Стекловолоконные трубы – своеобразный многослойный монолит (чаще трехслойный), в котором слои свариваются между собой. В этом случае получается двойной эффект – полипропилен склеивает волокна, которые в дальнейшем не позволяют изделию деформироваться. Полипропиленовые трубы армированные стекловолокном — это качество на высшем уровне.

Особенности монтажа труб для горячей воды (отопления и водоснабжения): цена вопроса не велика

Монтаж армированных полипропиленовых труб достаточно прост и эффективен. Он заключается в последовательной сварке (или пайке) отдельных элементов.

Стандартный набор инструментов, которые могут понадобиться:

  • Паяльник (или специфический сварочный аппарат) – пригодится при пайке раструбов.
  • Труборез или подходящие кусачки.
  • Приспособления, с помощью которого снимается фаска.
  • Прибор для удаления алюминиевой фольги (шейвер).
  • Специальные насадки.

Совет: «Монтаж полипропиленового трубопровода – тот случай, когда не рекомендуется экономить на материалах, обходясь подручными средствами. Только применение специнструментов может обеспечить качественное соединение».

Прежде чем приступить к непосредственной сборке магистрали, следует выполнить следующую последовательность действий (подготовительный этап):

  • Отмерять необходимую длину и отрезать нужный участок.
  • Снять фаску по внешнему краю, воспользовавшись фаскоснимателем.
  • Очистить (обезжирить) стыки – места, в которых элементы будут соединяться между собой.

Пластиковая труба для воды

Пластиковая труба для воды выделяется на фоне остальных многообразием фитингов и диаметров

Полипропиленовые трубы армированные алюминием для отопления нуждаются в дополнительной подготовительной операции – зачистке, благодаря чему армированная труба не начнет расслаиваться. К тому же это позволит уберечь алюминий от электрохимического разрушения и возможных протечек.

Совет: «Слой фольги рекомендуется снимать до того, как деталь будет одета на насадку паяльника, иначе на качественное соединение торца и фитинга можно не рассчитывать».

Снять фольгу, находящуюся под декоративно нанесенным пропиленом (микроскопическая толщина) закрепленную снаружи можно установив ее в простейшее приспособление (муфта с ножами) и выполнив 1…2 оборота.

Зачистка трехслойных элементов (армирующий каркас расположен между слоями пластика) выполняется немного сложнее – потребуется специальный торцеватель, который удаляет внутренний слой (около 1 мм), расположенный возле самого торца.

Нуждается ли в подобной операции труба армированная стекловолокном? Однозначный ответ – нет! Ведь внутренний слой мало отличается от пропилена.

Как правильно паять и зачищать трубы: сварка

Следующий шаг заключается в подготовке паяльника, для чего необходимо:

  1. Закрепить приспособление на специальной подставке.
  2. Включить нагревательный элемент – паяльник должен нагреться до 260 °С.

Теперь можно переходить к процессу пайки. Сварка полипропиленовых труб армированных стекловолокном заключается в плотном соединении двух изделий, края которых предварительно размягчены, в результате чего на стыке образуется монолитное соединение (происходит взаимная диффузия молекул соединяемых элементов).

Последовательность действий:

  • Взять две подготовленные детали и установить их на гильзу и дорн (конусообразная цилиндрическая поверхность).
  • Прогреть их до того момента, когда материал начнет «плавиться». Затраченное на прогрев время зависит от типа деталей и толщины стенки (конкретные значения можно легко отыскать в специальных таблицах).
  • Снять элементы с нагревателя (действие необходимо выполнять одновременно) и быстро соединить между собой, обеспечив их неподвижность в течение двух-трех секунд. Этого времени достаточно, чтобы материал затвердел и образовался монолит.

Совет: «Во время стыковки нагретых элементов необходимо обеспечить соединение в одной плоскости. При этом детали не вкручиваются друг в друга».

Монтаж отопительного трубопровода: все по ГОСТу

Поскольку подобные магистрали не нуждаются в регулярном техническом обслуживании, чаще всего они прокладываются внутри стен (закрытый вариант монтажа). А, значит, необходимо заранее разработать план монтажных работ и схему разводки труб по квартире (дому), привязанную к отдельным помещениям.

Построение подобного плана позволит значительно сократить количество деталей, соединяемых в подвешенном состоянии. Гораздо проще соединять отдельные ветви на монтажном столе, после чего соединить их в одно целое.

В случае наружного монтажа отопительный трубопровод закрепляется на стене при помощи специальных хомутов. Сначала хомут фиксируется на поверхности (используется саморез), а уже в него вставляется труба. Полипропиленовые трубы армированные стекловолокном пользуются большой популярностью в строительстве и производстве.
