Трубная резьба не является секретом ни для кого, ведь резьбовое соединение – простейший способ монтажа стальных магистралей или подсоединения сантехнических приборов. Но следует понимать, что классификация резьбовых соединений не ограничивается привычной метрической системой. Так, пользователь может столкнуться с проблемой несовместимости отдельных вариантов трубной резьбы.

Резьба
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger


Понятие о резьбовых элементах

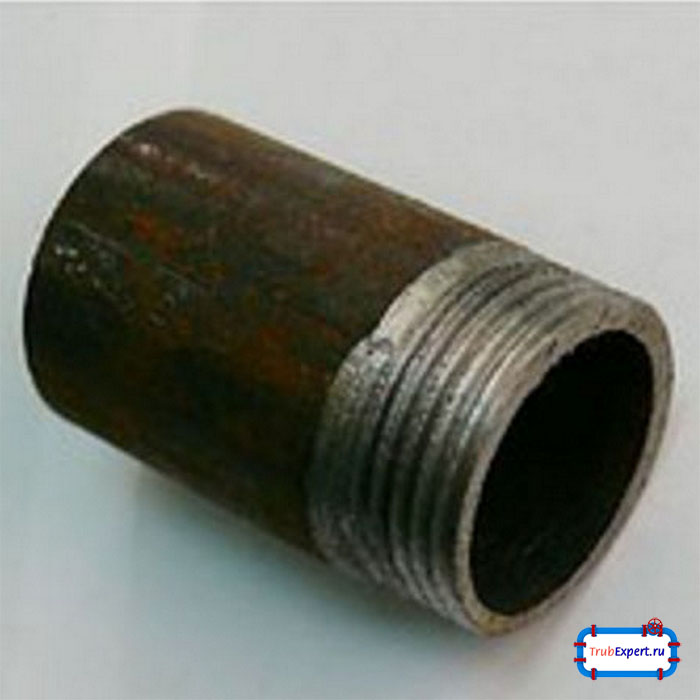

С их помощью выполняется соединение или уплотнение отдельных элементов конструкции (канализация, водопроводные и отопительные магистрали). При этом немаловажным фактором является вопрос качественной нарезки резьбового фрагмента на трубе, которая очень часто выполняется собственными силами (специальный метчик или плашка).

Совет: «Самостоятельная нарезка не рекомендуется в тех случаях, когда монтируются ответственные соединения. Это объясняется тем, что ни плашка, ни метчик не гарантируют точное соблюдение размера зуба и шага его нарезки. Относительная соосность опасна снижением прочности соединения и нарушением его герметичности».

Размеры трубных резьб контролируются специальным инструментом (резьбовой микрометр) и сводятся в отдельные таблицы.


Классификация трубной резьбы

Классификация резьбы зависит от следующих параметров:

  1. места расположения (бывает внутренняя и наружная);
  2. числа и размера витков;
  3. направленности (бывает левая и правая) – обозначается только левая нарезка (символ LH);
  4. сечения (диаметра) трубы;
  5. профиля обрабатываемой поверхности (бывает круглая, коническая или цилиндрическая).

Известны и другие критерии оценки, но перечисленные характеристики являются основными (к примеру, левосторонняя резьба несовместима с правосторонней, или детали различных диаметров не смогут соединиться). Ведь именно они определяют разнообразные типы резьбовых соединений.


Цилиндрический тип: размеры, ГОСТ 6357 81, G1

Цилиндрическая резьба – дюймовая резьба со специфической нарезкой зубьев (профиль зуба – треугольник, в котором две боковые стороны равны, а угол между ними составляет 55°).

Нарезка по методу Витворда (BSW) используется в тех случаях, когда необходимо состыковать два изделия цилиндрической формы. При этом обеспечивается высококачественное соединение.

Цилиндрические трубные резьбы выполняются в соответствии с ГОСТ 6357, а все необходимые данные сведены в одну таблицу, что очень удобно для чтения. Трубная резьба должна изготавливаться строго по ГОСТу.

Стандартное обозначение – G1-A, где:

  • G – отвечает за класс резьбы (цилиндрическая);
  • 1 – величина условного прохода, дюйм;
  • А – символ, отвечающий за класс точности (может быть другая литера, А – первый класс).

В некоторых случаях после класса точности можно увидеть еще один символ – цифру, обозначающую длину свинчивания (глубина нарезания).

Востребованными считаются следующие типы резьб – ¼, 2/4, ¾, 1 и 2 дюйма, а ее шаг может составлять 28, 19, 14 или 11 ниток на 1 дюйм (указывается в мм – 0,907, 1,337, 1,814 и 2,309 соответственно).

Конический трубный тип: дюймовая резьба с правильными отверстиями

Конические резьбы предназначены для совместного монтажа конической (внешняя) и цилиндрической (внутренняя) деталей или двух конических элементов. Особенность их применения:

  1. нанесение уплотнителя (герметика), что позволит обеспечить надежность крепления;
  2. обязательное совпадение маркировок на трубе и муфте.

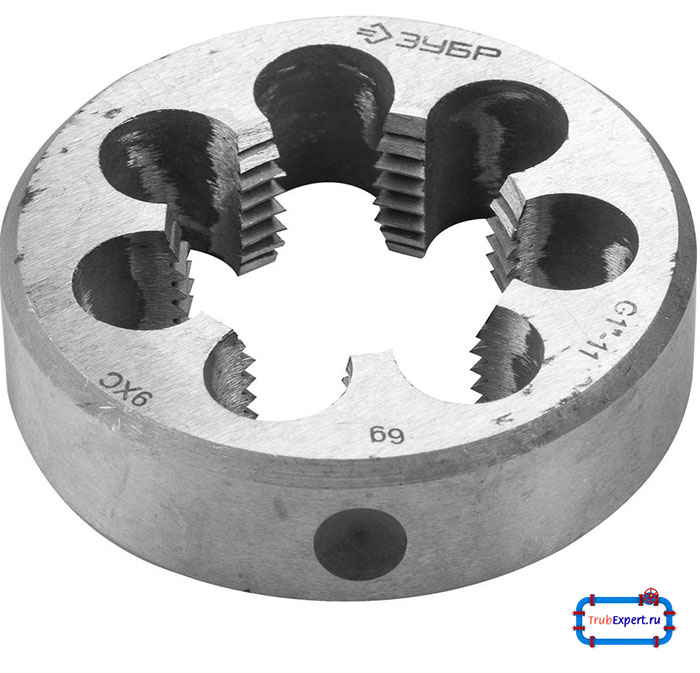

Механизм для нарезки резьбы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Коническая дюймовая резьба бывает:

  • наружной ®;
  • внутренней (Rc);
  • левонаправленной (LH).

Совет: «На резьбу подобного типа рекомендуется наносить герметик, что объясняется смятием гребешков в процессе закручивания штуцера».

Таблица конических резьб (ГОСТ 6211) поможет определиться с возможными размерами и подобрать оптимальный вариант. Как и в предыдущем варианте, популярностью пользуются резьбы от ¼ до 2 дюймов.

Отличительной чертой конической нарезки является ее профиль (выполнен в виде равнобедренного треугольника), при этом конусность равна 1/16 (или 3°34’48”).

«Американская» нарезка плашкой наружной и внутренней резьбы: метчик, гайка, переходники, наборы, трещетка

Разновидность классической цилиндрической нарезки – американская NPSM -нарезка, выполненная согласно NSI/ASME (стандарт). Профиль – все тот же равнобедренный треугольник, но угол между боковыми сторонами составляет 60°. Другие размеры мало чем отличаются от цилиндрических аналогов.

Совет: «NPSM-нарезку невозможно выполнять в домашних условиях. Она нарезается на специальных станках, при этом максимальное сечение трубы ограничено (24 дюйма)».

Круглый сантехнический тип: обозначение, диаметр и шаг резьбы

Круглая сантехническая резьба незаменима в тех случаях, когда предполагается выполнять периодическую сборку/разборку конструкции. Она встречается на различных моделях кранов, смесителей и другой запорной арматуре.

Совет: «Поскольку герметичность подобного соединения отличается повышенной надежностью (не страшно даже попадание мелких посторонних предметов/загрязнений), можно отказаться от дополнительного применения герметика».

Профиль круглой резьбы отличается от ранее рассмотренных вариантов – закругленная форма вместо классического треугольника, при помощи чего увеличивается:

  1. сопротивляемость действию нагрузок;
  2. срок эксплуатации.

Размеры сантехнической резьбы оговариваются отраслевыми стандартами.

ПОСМОТРЕТЬ ВИДЕО

Какой бы ни был выбран тип резьбы, при монтаже магистралей (трубопровод) следует учитывать особенности всех используемых элементов, что позволит выбрать долговечный и надежный вариант. Трубная резьба — это неотъемлемый аспект коммуникации и магистрали.
