Как узнать диаметр трубы самостоятельно в 3 простых этапа

Если возникают неполадки в водопроводе, канализации или газовой коммуникации, то приходится заменять и устанавливать новый фрагмент трубопровода. Для реализации операции в домашних условиях учатся находить диаметр труб, вооружившись подручными средствами. Выбирают конкретный метод обмера, опираясь на габариты изделий и расположение трубопровода.

Трубы

Диаметр трубы можно узнать самостоятельно, нужно знать всего лишь несколько простых способов

При формировании новой инженерной коммуникации требуется определение размеров износившихся труб, если планируется приобретение новых изделий из металлопластика и пластика подобных размеров.

Как в домашних условиях определить овальность трубы большого диаметра

Если нет высокоточных устройств для замеров, то запасаются подручными инструментами. По-разному можно измерить диаметр трубной продукции. В зависимости от способа пригодится подручный инструмент:

  • рулетка;
  • калькулятор;
  • линейка;
  • штангенциркуль;
  • мобильный телефон с камерой ли фотоаппарат;
  • нитка или шнурок;
  • предмет с измеренными сторонами (коробок спичек).

В каких единицах измерить показатели? В дюймах. Единица измерения равна 2,54 см. Когда требуется замена трубы, узнают диаметр снаружи и внутри. Первое значение учитывает производитель при формировании резьбы и спаек. Параметр зависит напрямую от толщины стенок изделия (разности показателей снаружи и внутри).

Узнаем, как произвести замеры труб в разной доступности и положении.

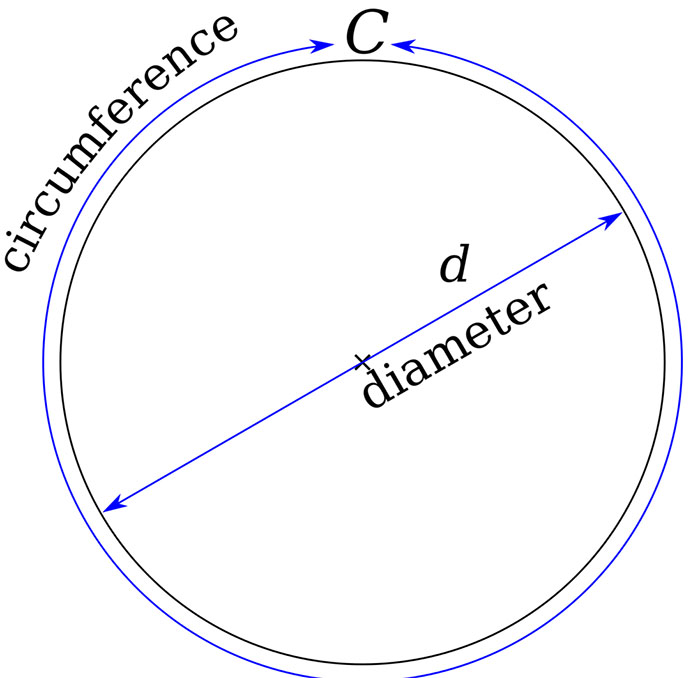

Диаметр трубы

Выисление диаметра трубы

Изделие полностью доступно для обмера

Найти наружный диаметр помогает штангенциркуль. Если измеряют параметр изделия, торец которого виден и доступен, то разрешается воспользоваться линейкой либо рулеткой. Но запросы к точности вычислений должны быть минимальными. Выполняют следующие задачи.

  • К краю изделия, к широкой части прикладывают измерительный инструмент.
  • Отсчитывают количество частей, которые отвечают диаметру.

Методика позволяет узнать точный размер изделия. У малых труб узнается значение посредством уже привычного приспособления под названием штангенциркуль.

Правильное измерение диаметра трубы в 3 этапа

Производится поэтапно измерение диаметра трубы:

  1. Разъединяют ножки приспособления и прикладывают к концу трубы.
  2. Сдвигают ножки для плотного прилегания к внешним стенкам изделия.
  3. По шкале значений инструмента определяют показатель. Точность – до миллиметра.

Узнаем, как произвести измерение, если трубная продукция была смонтирована.
Как поступить, если труба смонтирована

Для замера понадобится штангенциркуль. Ножки приспособления касаются широкого участка, боковой поверхности. Замер проводят, если длина ножек приспособления больше половины диаметра рассматриваемого изделия.

Если труба обладает большой толщиной, замеряют окружность посредством рулетки и делят на 3,14.





Обмер крупного изделия рулеткой, линейкой, штангенциркулем и без него

Обмер крупного изделия

Обмер крупного изделия потребует тщательных расчетов

Трубу с солидными габаритами обмерить несложно. Для этого определяют окружность посредством рулетки либо шнура и находят диаметр заготовки по формуле D = L/число Пи. Первое значение – это диаметр трубы, второе – окружность. К примеру, окружность составляет 35,2 см, тогда D равняется 11, 2 сантиметра или 112 мм  (35,2:3,14).
Что делать при полной недоступности элемента

Не найден доступ к трубам? Обмеры осуществляют методом копирования. Небольшой объект с известными габаритами приставляют к поверхности изделия и фотографируют. По полученному фотоснимку производят вычисления. Видимая толщина элемента определятся до миллиметра. Подсчеты переводят  в реальный размер, ссылаясь на масштаб съемки. Диаметр труб необходимо измерять с большой точностью, так как от этого показателя зависят многие функции трубопроводных коммуникаций.

Проверка диаметра труб и остальных параметров в условиях производства: наружный, внутренний показатель

Трубная продукция, поставляемая в производственный цех или на строительную площадку, снабжается сертификатом. В документе обозначаются пункты: марка материала, номинальные размер труб, номер партии, итоги испытаний и необходимая информация. Обозначается нормативная документация, согласно которой изготавливалась продукция.

На краю трубы (дистанция 500 мм от торца) наносят маркировку, где указывается номер изделия и плавки, дата создания, номинальные габариты, название производителя.

Линейка или проволока помогает измерить коммуникации перед началом эксплуатации. Допустимые отклонения параметров от назначенной величины для продукции первого класса – длина не более 15 мм в сторону уменьшения или увеличения. Для труб второго класса – уклонения не более 100 мм.

Наружный диаметр изделий на производстве отыскивают с помощью усложненной формулы. Изначально определяется длина окружности. Значение делят на 3,14 и из полученного результата отнимают умноженную на два толщину измерительной ленты и допуск на прилегание, составляющий 0,2 мм.

Замеры

Замеры своими руками

Уклонение наружного диаметра от описанного для изделий диаметром не меньше 200 мм – 1,5 мм.

Обмер трубной продукции крупного диаметра производится с помощью измерительной ультразвуковой установки. Для определения толщины стенки берут штангенциркуль с дроблениями в 0,01 мм.

Допускается дефектность элементов коммуникаций. Однако кривизна трубы не должны превосходить отметку в 1,5 мм на метр длины. Совокупная кривизна – не больше 0,15% от длины.

Овальность продукции выявляется соотношением разности минимального и максимального диаметров к обозначенному диаметру. Овальная форма изделий с толщиной стенки меньше 2 см составляет не больше 1%; с толщиной больше 2 см – не больше 0,8%.

Для выявления овальности продукции находят диаметр торцевой части посредством нутромера либо индикаторной скобы. Замеры производятся в перпендикулярных плоскостях.

Определить размерные значения коммуникаций совсем не сложно. Вышеописанные методики незамысловатые. Внимательность, школьные познания, умение использовать простые инструменты помогут узнать размеры любых объектов и изделий. Измерить параметры труб с помощью подручных получится у любого мужчины! Диаметр труб измерить не трудно, главное знать как это правильно делается.
