Строительство невозможно без прокладки коммуникаций. Медные, пластиковые или железные трубопроводы присутствуют в каждом здании. При прокладке газа, воды или тепловых сетей приходится делать множество изгибов и поворотов. Для соединения можно использовать фитинги, переходники и муфты, однако нарушение целостности никогда не идет на пользу конструкциям. Изгибание с помощью трубогиба решит эту проблему.
Виды оборудования для гибки

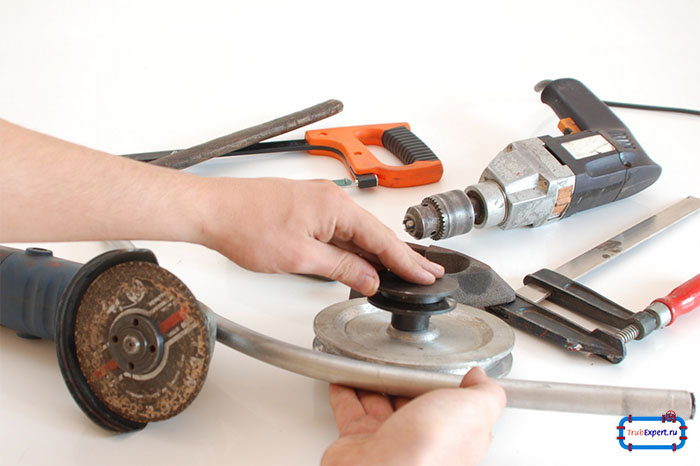

Трубогиб представляет собой раму, в которой фиксируется труба, и двигающийся рычагом башмак или валик, направляющий усилия на изгибаемый участок трубы. Диаметр изделия может быть от 5 до 150 мм, изгибать можно на угол до 1800.
Есть специальные трубогибы для каждой из возможных задач. Они разделяются по способности правильно согнуть трубу из определенного материала, или по способам приведения в действие:
- Ручной трубогиб служит для изгибания узких медных, латунных, тонкостенных стальных изделий диаметром от 5 до 32 мм, сможет правильно согнуть трубу из полипропилена. Применяется при мелких работах на строительном объекте.
- Электромеханический трубогиб создан для профессионалов и больших объемов работ. Отличается высокой точностью, способен гнуть трубы диаметром до 150 мм.
- Гидравлический трубогиб. Может согнуть металлическую трубу диаметром до 10 см. Часто представляет собой стационарную конструкцию весом до 500 кг. Преимущество в независимости от электропитания, домкрат приводится в действие мускульной силой человека.
- Электрогидравлический трубогиб позволяет создать усилие до 20 тонн. Незаменим для работы с толстыми стальными трубами, при прокладке сетей в промышленном масштабе.
В случает отсутствия трубогиба применяют станок Вольнова. Это простая конструкция позволит согнуть трубу холодным способом. При определенных навыках устройство легко изготовить самостоятельно.
Как гнуть трубы из разных материалов
Специальное оборудование поможет согнуть любую трубу. Однако у домашнего мастера не всегда под рукой найдется станок весом в пару тонн по цене легкомоторного самолета. Часто для прокладки водопровода или других коммуникаций в доме можно обойтись и подручными средствами. Это соль, песок, обрезки проводов или пружины. Фен, паяльная лампа, пара столбиков, все зависит от поставленной задачи.
Сгибание алюминия
Использовать промышленный трубогиб для алюминиевых труб не обязательно, отличное качество изделия можно получить и с подручными средствами. Мягкость этого металла провоцирует на простой изгиб руками. Однако ни в коем случае не стоит торопиться. Образование заломов и сгибов следует избежать, надо согнуть алюминиевую трубу, а не сломать.
Горячий способ сгибания алюминия:
- наполнить просеянным песком, желательно речным;
- оба конца заткнуть пробкой;
- на краях просверлить два отверстия, чтобы обеспечить выход разогретого газа;
- зафиксировать трубу в тисках;
- нагреть паяльной лампой сгибаемый участок;
- согнуть до нужного угла.
Чтобы изгиб получился ровным, необходимо заранее рассчитать длину прогреваемой части трубы. Для угла в 450 он равен трем диаметрам, для угла в 900 – шесть диаметров.
При холодном способе рекомендуется использовать пружинный трубогиб, изготовить который легко из куска жесткой стальной пружины. Алюминиевая круглая тонкостенная труба прекрасно сгибается руками, сложнее не повредить ее при работе. Поэтому необходимо:
- подобрать пружину необходимого размера;
- вставить ее внутрь на место будущего изгиба;
- согнуть до нужного угла;
- извлечь пружину.
Если перед работой место сгиба прогреть, сделать ровный сгиб будет легче и качество работы повысится. Чтобы определить, что металл достаточно нагрелся, надо поднести к нему бумажку. При правильном нагреве бумага обуглится.
Сгибание меди и других цветных металлов
Для цветных металлов идеально подходит арбалетный трубогиб. Однако мягкость материала позволяет с легкость обходиться без него. Чтобы согнуть медную трубку, хватит силы рук. А чтобы избежать деформации, внутренняя часть наполняется упругим материалом, который легко извлечь. Как и для алюминиевых, используется самодельный пружинный трубогиб для медных труб. Есть способ, при котором пружина надевается на трубку. Тогда ее можно просто согнуть о колено, хотя желательно использовать ролик с пазом под конкретный диаметр. Самый лучший вариант – использовать две пружины одновременно, под внешний и под внутренний диаметры.
Сгибание металлопластика
Чтобы гнуть металлопластиковые трубы, требуется учитывать его особенности. Каждый слой ведет себя по-разному, надо быть особенно внимательным при работе. Для металлопластика подходят следующие методы:
- гибка труб на дорновом трубогибе, оптимальный вариант, требующий специального оборудования;
- сгибание руками;
- сгибание пружинным трубогибом;
- использование соли, песка или проволоки;
- нагревание феном.
Отличный трубогиб для металлопластиковых труб своими руками – это две пружины. Одна вставляется внутрь, другая держит наружную часть. Если пружина для гибки металлопластиковых труб нужного диаметра не нашлась, нужно воспользоваться песком:
- скотчем заклеить одно отверстие;
- засыпать во второе отверстие песок;
- одним движением согнуть трубу на нужный угол;
- высыпать песок, убрать скотч.
Вместо песка можно использовать соль, на результате это не скажется. Так же можно использовать небольшие отрезки проволоки. Изделие с диаметром 20мм и меньше легко согнуть руками:
- аккуратно сделать сгиб на 200;
- передвинуть руки на 1 сантиметр, сделать новый сгиб;
- таким образом загибать до образования нужного угла.
Если возникает необходимость снова сделать участок прямым, то действия повторяются в обратном порядке, с соблюдением мер предосторожности. Изделия разных диаметров по-разному ведут себя при сгибании, так что перед началом работы необходимо потренироваться.
Нагревание феном может быть как самостоятельным способом согнуть металлопластиковую трубу, так и дополнением к остальным. Главное при этом не увлечься и не расплавить пластик.
Сгибание полипропилена
Только нагрев поможет согнуть полипропиленовую трубу. Производитель рекомендует производить сгибание при температуре 1400 С. При этом запрещено пользоваться открытым огнем. Производить разогрев лучше всего строительным феном, с регулятором температуры. Если приходится воспользоваться горелкой, не приближать полипропилен к пламени, он может загореться. И согнуть полипропиленовую трубу можно только на радиус, равный восьми наружным диаметрам.
Необходимо учитывать, что после остывания полипропилен стремится вернуться в начальное положение, так что сгибать нужно на 5-10 градусов больше, чем требуется. Так же надо помнить, что сгибать можно только трубы малого диаметра, от 16 до 32 мм. Для остальных желательно использовать фитинги.
Сгибание пластика
Пластик по своей структуре очень похож на полипропилен, однако разница есть. Он выдерживает меньшее давление и температуру, обладает большей гибкостью и пластичностью. Используется для прокладки водопровода и канализации. Полиэтилен очень капризный материал, и согнуть пластиковую трубу можно только с применением шаблона:
- Из ДСП вырезается шаблон по форме будущего изгиба.
- С помощью фена нагревается нужный участок, по ходу разогревания изделие нужно вращать вокруг своей оси. Делать это нужно медленно, чтобы пластик стал мягким со всех сторон.
- Поместить разогретый участок в шаблон.
- После полного остывания изделие достать из шаблона. Если угол оказался недостаточен, нельзя пытаться согнуть пластик, даже если он еще теплый, это повредит изделие. Требуется повторить нагревание еще раз. В то же время цикл нагрев-остывание больше трех раз повторять опасно, так что желательно сразу делать нужный изгиб.
Если под рукой фена не оказалось, можно использовать газовую горелку. Нельзя забывать, что пластик неплохо горит, и не допускать его контакта с открытым пламенем.
Сгибание стали
При монтаже коммуникаций часто приходится работать с железом. Это самый прочный материал, и гнуть нержавеющую трубу руками не получится. Когда трубогиба под рукой нет, придется использовать народные способы, самый простой из них:
- Заполнить пустое пространство песком, забить концы деревянными чопиками. Это позволит избежать деформации и надлома.
- Вбить в землю два столбика. Или использовать любые два столба, прочно закрепленных на фундаменте.
- Просунуть трубу между ними, и используя их как опору, сделать нужный угол.
- Убрать чопики, высыпать песок.
Зимой вместо песка можно использовать воду. Залить, дать замерзнуть, а после сгибания воду растопить и вылить.
Если нужна гнутая труба из стали большого диаметра или с толстой стеной, то не обойтись без горелки. Изгибаемый участок разогревают до ярко-красного цвета и производят те же операции. Естественно, внутри должна быть не вода, а песок или соль.
Очень легко правильно гнуть гофрированную трубу. Это новинка на рынке сантехники отличается возможностью легкого изгибания руками, причем на любой угол. Радиус сгиба равен трем радиусам трубы, что является отличным показателем.
