Профильная труба отрезана, но возникла необходимость ее согнуть (к примеру, металлическая труба применяется при строительстве каркаса теплицы навеса или козырька). Поможет специальное устройство (профилегиб – станок для гибки профиля). Если же его нет под рукой, можно обойтись сварочным агрегатом и болгаркой.
Совет: «Гибка труб круглого сечения выполняется обычным трубогибом (округлая форма сгиба ролика и башмака), тогда как согнуть квадратный профиль поможет только профилегибочный станок. В противном случае можно повредить профиль (появляется сплющивание, трещина или излом)».
Гибка профильной трубы – достаточно сложный процесс (настройка оборудования, калибровка усилия и контроль результата), для которого понадобятся как физические, так и умственные усилия.
Какие агрегаты могут облегчить операцию?
Разработано (выпускается) несколько приспособлений, позволяющих согнуть профильную трубу:

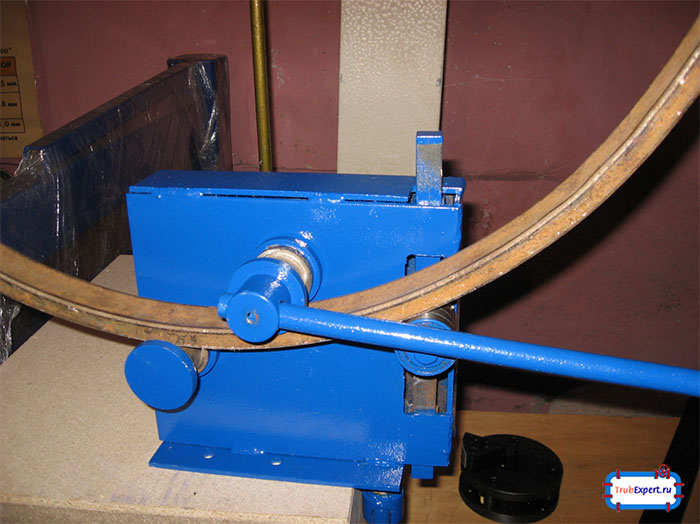

- ручные профилегибы (используется при работе с металлическими изделиями, сечение которых ограничивается 40 мм);
- электрические модели.
В первом случае приспособления достаточно компактны, но они малоэффективны в массовом производстве. Он не может соревноваться с профессиональным инструментом, поскольку:
- показатели производительности недостаточно высоки;
- приходится подгонять радиус изгиба (приблизительно) каждой трубы.
Агрегат укомплектовывается сменными валиками, на выбор которых влияют не только размеры профильной трубы, но и сечение.
Совет: «Ручные модификации предназначены для сгибания небольшого числа профильных изделий».
Подобные гибочные станки устроены таким образом, что труба прогоняется несколько раз, прежде чем удается получить нужный угол изгиба. К тому же в процессе работы приходится постепенно опускать центральный валик (подкручивание выполняется вручную). За счет неподвижности боковых роликов и происходит сгибание.

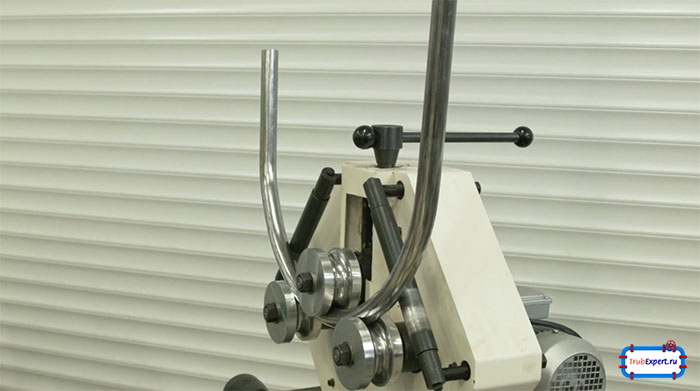

Электрический профилегиб позволяет добиться высокой точности сгибания профильных деталей, с погрешностью в 1° (угол выставляется либо электронным, либо механическим способом).
Электрический трубогиб гарантирует повышенную производительность, но обладает большим весом, к тому же его стоимость достаточно высока.
Альтернативные способы сгибания профильных труб
Можно ли согнуть трубу без трубогиба, чтобы не пострадало качество изгиба? Существует несколько альтернативных вариантов.
Болгарка + сварочный аппарат
Совет: «Выполняя сварочные работы, следует помнить о соблюдении техники безопасности».
Вооружившись сварочным агрегатом и болгаркой, можно согнуть профильную трубу. Для этого понадобится выполнить следующие действия:
- начертить схему и вычислить радиус изгиба (закругления);
- выполнить равномерные надрезы (используется болгарка) в трех точках, которые равномерно располагаются по всему изгибаемому участку;
- зажать профиль в тиски;
- согнуть трубу в нужную сторону, приложив определенное (минимальное) усилие;
- заварить надрезы, воспользовавшись сварочным оборудованием;
- прошлифовать сварной шов (предварительно механически обработан).
Болванка и песок
Согнуть трубу можно и другим способом, к примеру, воспользовавшись таким свойством, как пластичность разогретого материала. При этом изделие прокаляется (металл нагревается до тех пор, пока не приобретает красный цвет) в месте деформации. Но и здесь есть свои тонкости.
Совет: «Чтобы деформированный металл не сложился в складку, во внутреннюю полость трубы рекомендуется засыпать песок, и вбивать кляпы в оба торца».
Пошаговое руководство заключается в следующих действиях:
- подготовить песок (просеять и просушить);
- закрыть один торец изделия, забив деревянный клин;
- всыпать песок и закупорить второй конец детали;
- зафиксировать один конец между двумя штырями;
- разогреть трубу и приступить к сгибанию профиля на специальном калибре (металлическая или деревянная болванка, подходящего диаметра);
- удалить кляпы, и высыпать песок.
Осуществление подобного процесса было бы невозможно, без использования песка – сыпучего вещества, которое спрессовывается в случае приложения давления. Песок прессуется в месте изгиба, передавая возникающее давление (внутреннее напряжение) стенкам металлического изделия, а, значит, труба не сминается (складки не образуются).
Если же профиль выполнен из меди, технология значительно упрощается, ведь она гибкая и без предварительного нагрева.
Суть столь экзотического метода:
- вставить пробку в один торец;
- залить воды и закупорить второй торец;
- охладить, поместив в морозильник или вынеся на улицу (зимой), до полного промерзания жидкости;
- согнуть медный профиль на заранее подготовленном калибре.
Совет: «Подобным образом можно согнуть и латунный профиль».
Эффект гидроформирования используется и при сгибе нержавеющего профиля, но здесь приходится постоянно контролировать давление, создаваемое жидкостью в замкнутом пространстве.
Гибка трубы с пружиной квадратного сечения
В подобной методике, применяется специально подобранная пружина (форма сечения совпадает с формой профиля, но сечение меньше на 1,5…2 мм), которая должна легко внедряться в сгибаемую трубу. Для ее изготовления (навивки) используется стальная проволока (толщина зависит от стенок изделия, и равняется 1…4 мм).
Сущность метода заключается в следующем:
- вставить внутрь профильной детали квадратную пружину;
- определить место изгиба и прогреть его (можно воспользоваться паяльником);
- согнуть профиль на металлических штырях (забиты в землю по дуге) или специальном калибре.
Совет: «Чтобы не обжечься, нужно воспользоваться клещами и защитными рукавицами».
Согнуть профиль без применения специального оборудования можно, но существует ряд недостатков, к которым относится:
- длительность и трудоемкость процесса;
- не гарантируется качество изгиба.
А ведь именно качество изготовленного каркаса влияет на прочность возводимого сооружения.
